Работоспособность гарантируется только при использовании стоковых ядер, поставляемых вместе с поддерживаемыми дистрибутивами. При использовании нестандартных ядер или дистрибутивов поведение может быть непредсказуемым.

Клонирование виртуальных машин

При создании виртуальных машин методом клонирования замените UUID групп томов (VG), выполнив:

vgchange -u

Команда сгенерирует новые UUID для всех VG на виртуальной машине. При необходимости команду можно добавить в скрипт cloud-init.

Сменить UUID можно только если в группе нет активных логических томов (LV). Деактивировать их можно так:

lvchange -an <VG_or_LV_NAME>

Здесь <VG_or_LV_NAME> — название VG для деактивации всех томов в группе или название LV для деактивации конкретного тома.

Способы и сценарии конфигурации дисковой подсистемы узлов

Дисковую подсистему каждого узла можно организовать двумя способами — в зависимости от того, одинаковые ли диски установлены в сервере:

Для каждого из способов конфигурации дисковой подсистемы на узлах существует два сценария конфигурации:

  • Полное зеркало — рекомендуемый, надёжный и самый простой.
  • Частичное зеркало — более гибкий, но требует аккуратности.

Особенности, плюсы и минусы сценариев приведены в таблице:

Сценарий конфигурации Особенности реализации Плюсы Минусы
Полное зеркало
  • Диски не делятся на разделы, создаётся зеркало из дисков целиком
  • Единая VG для ОС и данных
  • Высокая надёжность
  • Простота настройки и эксплуатации
  • Гибкое распределение ресурсов между SDS
  • Избыточное потребление диска при репликации SDS
Частичное зеркало
  • Диски делятся на 2 раздела
  • Из первых разделов каждого диска создаётся зеркало, на нём создается VG под ОС
  • Из вторых разделов создаётся VG для данных без зеркалирования
  • Надёжное хранение
  • Максимальная эффективность использования пространства
  • Сложная настройка
  • Трудности с перераспределением места между safe- и unsafe- разделами

Различия в порядке конфигурации дисковой подсистемы в зависимости от выбранного сценария конфигурации изображены на схеме:

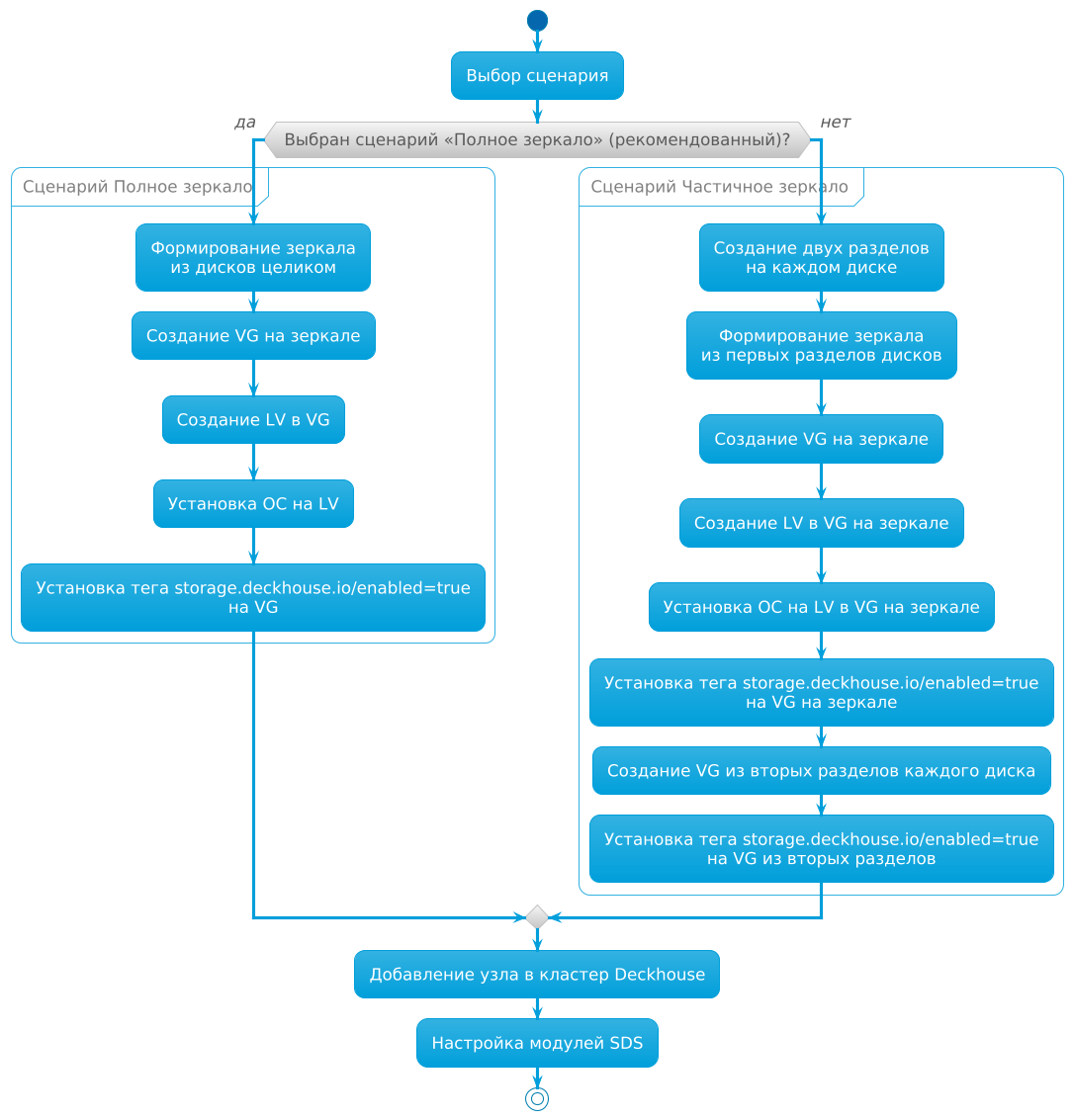

Сценарии конфигурации

Хранилище с одинаковыми дисками

Полное зеркало

Мы рекомендуем использовать этот сценарий конфигурации, поскольку он достаточно надёжен и прост в настройке.

Чтобы настроить узел по этому сценарию, выполните следующее:

  1. Создайте зеркало из всех дисков (аппаратно или программно). Это зеркало будет использоваться одновременно для корневой системы и для данных.
  2. Установите операционную систему:
    • создайте VG с именем main на зеркале;
    • создайте LV с именем root в VG main;
    • установите операционную систему на LV root.

  3. Установите тег storage.deckhouse.io/enabled=true для VG main, используя следующую команду:

    vgchange main --addtag storage.deckhouse.io/enabled=true

  4. Добавьте подготовленный узел в кластер DVP.

    Если узел подходит под nodeSelector, который указан в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, то агент sds‑node‑configurator обнаружит VG main и создаст ресурс LVMVolumeGroup. Его можно использовать в модулях sds‑local‑volume и sds‑replicated‑volume.

Пример настройки модулей SDS (одинаковые диски, «Полное зеркало»)

В этом сценарии три узла кластера DVP сконфигурированы в режиме «Полное зеркало».
После запуска автоматического обнаружения в кластере появятся три CRD-ресурса типа LVMVolumeGroup с автоматически сгенерированными именами.

Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

В результате будет выведен следующий список:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG     AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main   61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main   4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main   108s
Настройка модуля sds-local-volume (одинаковые диски, «Полное зеркало»)

Чтобы сконфигурировать sds-local-volume в режиме «Полное зеркало», создайте ресурс LocalStorageClass и укажите в нём все обнаруженные LVMVolumeGroup. Это гарантирует, что VG с меткой main будет доступен на каждом узле в модуле:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: local-sc
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF
Настройка модуля sds-replicated-volume (одинаковые диски, «Полное зеркало»)

Чтобы настроить модуль sds-replicated-volume по сценарию «Полное зеркало», выполните следующее:

  1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG main использовалась на всех узлах в модуле sds-replicated-volume:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

  2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r1
spec:
  storagePool: data
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone).
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r2
spec:
  storagePool: data
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r3
spec:
  storagePool: data
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored
EOF

Частичное зеркало

  • Не используйте разделы с одинаковыми PARTUUID.
  • Изменение PARTUUID раздела, на котором уже создан VG, не поддерживается.
  • Для таблицы разделов рекомендуется использовать GPT — в MBR PARTUUID псевдослучайный и содержит номер раздела, а также отсутствует поддержка PARTLABEL, который может пригодиться для идентификации разделов в DVP.

В данном сценарии используются два раздела на каждом диске:

  • раздел для корневой системы и хранения данных SDS, которые не реплицируются;
  • раздел для данных SDS, которые реплицируются.

Первый раздел каждого диска используется для создания зеркала, а второй — для создания отдельной VG без зеркалирования. Это позволяет максимально эффективно использовать место на диске.

Чтобы настроить узел по сценарию «Частичное зеркало», выполните следующее:

  1. При установке операционной системы:
    • создайте по два раздела на каждом диске;
    • соберите зеркало из первых разделов на каждом диске;
    • создайте VG с именем main-safe на зеркале;
    • создайте LV с именем root в VG main-safe;
    • установите операционную систему на LV root.

  2. Установите тег storage.deckhouse.io/enabled=true для VG main-safe, используя следующую команду:

    vgchange main-safe --addtag storage.deckhouse.io/enabled=true
  3. Создайте VG с именем main-unsafe из вторых разделов каждого диска.

  4. Установите тег storage.deckhouse.io/enabled=true для VG main-unsafe, используя следующую команду:

    vgchange main-unsafe --addtag storage.deckhouse.io/enabled=true

  5. Добавьте подготовленный узел в кластер DVP.

    Если узел подходит под nodeSelector, который указан в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, то на этом узле запустится агент модуля sds-node-configurator, который определит VG main-safe и main-unsafe и добавит соответствующие этим VG ресурсы LVMVolumeGroup в кластер DVP. Дальше ресурсы LVMVolumeGroup можно использовать для создания томов в модулях sds-replicated-volume или sds-local-volume.

Пример настройки модулей SDS (одинаковые диски, «Частичное зеркало»)

В данном примере предполагается, что вы настроили три узла по сценарию «Частичное зеркало». В кластере DVP при этом появятся шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

В результате будет выведен следующий список:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG            AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main-safe     61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main-safe     4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main-safe     108s
vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                main-unsafe   61s
vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                main-unsafe   4m17s
vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                main-unsafe   108s
Настройка модуля sds-local-volume (одинаковые диски, «Частичное зеркало»)

Чтобы настроить модуль sds-local-volume по сценарию «Частичное зеркало», создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только VG main-safe:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: local-sc
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF
Настройка модуля sds-replicated-volume (одинаковые диски, «Частичное зеркало»)

Чтобы настроить модуль sds-replicated-volume по сценарию «Частичное зеркало», выполните следующее:

  1. Создайте ресурс ReplicatedStoragePool с именем data-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только VG main-safe:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-safe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

  2. Создайте ресурс ReplicatedStoragePool с именем data-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только VG main-unsafe:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-unsafe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
    - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
    - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
EOF

  3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались VG main-safe и main-unsafe:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r1
spec:
  storagePool: data-safe # Обратите внимание, что из-за replication: None для этого ресурса используется data-safe; следовательно, репликация данных для постоянных томов (PV), созданных с этим StorageClass, проводиться не будет.
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone).
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r2
spec:
  storagePool: data-unsafe # Обратите внимание, что из-за replication: Availability для этого ресурса используется data-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass.
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r3
spec:
  storagePool: data-unsafe # Обратите внимание, что из-за replication: ConsistencyAndAvailability для этого ресурса используется data-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass.
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored
EOF

Комбинированное хранилище

Комбинированное хранилище предполагает одновременное использование на узле дисков разных типов.

В ситуации, когда для создания хранилища комбинируются диски разных типов, мы рекомендуем сделать зеркало из дисков одного типа и установить на него операционную систему по сценарию «Полное зеркало», но не использовать для SDS.

Для SDS используйте диски других типов (далее — дополнительные диски), отличающихся от тех, что используются для зеркала под операционную систему.

Рекомендации по использованию дополнительных дисков в зависимости от их типа:

Тип диска Рекомендуемые цели использования
NVMe SSD Создание томов, требующих высокой производительности
SATA SSD Создание томов, не требующих высокой производительности
HDD Создание томов, не требующих высокой производительности

Дополнительные диски можно настраивать по любому из сценариев «Полное зеркало» либо «Частичное зеркало».

Ниже будет рассмотрен процесс настройки дополнительных дисков на примере следующих типов:

  • NVMe SSD;
  • SATA SSD;
  • HDD.

Настройка дополнительных дисков (Полное зеркало)

Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать VG с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

Чтобы настроить дополнительные диски на узле по сценарию «Полное зеркало», выполните следующее:

  1. Соберите зеркало из всех дополнительных дисков определенного типа целиком (аппаратно или программно).
  2. Создайте VG с именем <vg-name> на зеркале.

  3. Установите тег storage.deckhouse.io/enabled=true для VG <vg-name>, используя следующую команду:

    vgchange <vg-name> --addtag storage.deckhouse.io/enabled=true

В примере выше замените <vg-name> на информативное имя, в зависимости от типа дополнительных дисков.

Примеры имен VG для дополнительных дисков разных типов:

  • ssd-nvme — для дисков NVMe SSD;
  • ssd-sata — для дисков SATA SSD;
  • hdd — для дисков HDD.

Пример настройки модулей SDS (комбинированное хранилище, «Полное зеркало»)

В данном примере предполагается, что вы настроили три узла по сценарию «Полное зеркало». В кластере DVP при этом появятся три ресурса LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

В результате будет выведен список вида:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG          AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>   61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>   4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>   108s

где <vg-name> — имя, присвоенное VG на зеркале на предыдущем шаге.

Настройка модуля sds-local-volume (комбинированное хранилище, «Полное зеркало»)

Чтобы настроить модуль sds-local-volume по сценарию «Полное зеркало», создайте ресурс LocalStorageClass и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG <vg-name> использовалась на всех узлах в модуле sds-local-volume:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: <local-storage-class-name>
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF

В примере выше <local-storage-class-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

  • local-sc-ssd-nvme — для дисков NVMe SSD;
  • local-sc-ssd-sata — для дисков SATA SSD;
  • local-sc-ssd-hdd — для дисков HDD.
Настройка модуля sds-replicated-volume (комбинированное хранилище, «Полное зеркало»)

Чтобы настроить модуль sds-replicated-volume по сценарию «Полное зеркало», выполните следующее:

  1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG <vg-name> использовалась на всех узлах в модуле sds-replicated-volume:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: <replicated-storage-pool-name>
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

    В примере выше замените <replicated-storage-pool-name> на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme — для дисков NVMe SSD;
    • data-ssd-sata — для дисков SATA SSD;
    • data-hdd — для дисков HDD.

  2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r1
spec:
  storagePool: <replicated-storage-pool-name>
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone).
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r2
spec:
  storagePool: <replicated-storage-pool-name>
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r3
spec:
  storagePool: <replicated-storage-pool-name>
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored
EOF

Настройка дополнительных дисков (Частичное зеркало)

  • Не используйте разделы с одинаковыми PARTUUID.
  • Изменение PARTUUID раздела, на котором уже создан VG, не поддерживается.
  • Для таблицы разделов рекомендуется использовать GPT — в MBR PARTUUID псевдослучайный и содержит номер раздела, а также отсутствует поддержка PARTLABEL, который может пригодиться для идентификации разделов в DVP.

Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать VG с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

В данном сценарии используются два раздела на каждом диске: один для хранения данных SDS, которые не реплицируются, и другой для данных SDS, которые реплицируются. Первый раздел каждого диска используется для создания зеркала, а второй — для создания отдельной VG без зеркалирования. Это позволяет максимально эффективно использовать место на диске.

Чтобы настроить узел с дополнительными дисками по сценарию «Частичное зеркало», выполните следующее:

  1. Создайте по два раздела на каждом дополнительном диске.
  2. Соберите зеркало из первых разделов на каждом диске.
  3. Создайте VG с именем <vg-name>-safe на зеркале.
  4. Создайте VG с именем <vg-name>-unsafe из вторых разделов каждого диска.

  5. Установите тег storage.deckhouse.io/enabled=true для VG <vg-name>-safe и <vg-name>-unsafe, используя следующую команду:

    vgchange <vg-name>-safe --addtag storage.deckhouse.io/enabled=true
vgchange <vg-name>-unsafe --addtag storage.deckhouse.io/enabled=true

    В примере выше <vg-name> замените на информативный префикс, в зависимости от типа дополнительных дисков.

    Примеры информативного префикса <vg-name> для дополнительных дисков разных типов:

    • ssd-nvme — для дисков NVMe SSD;
    • ssd-sata — для дисков SATA SSD;
    • hdd — для дисков HDD.

Пример настройки модулей SDS (комбинированное хранилище, «Частичное зеркало»)

В данном примере предполагается, что вы настроили три узла по сценарию «Частичное зеркало». В кластере DVP при этом появятся шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

В результате будет выведен список вида:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG                AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-safe     61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-safe     4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-safe     108s
vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-unsafe   61s
vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-unsafe   4m17s
vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-unsafe   108s

где <vg-name> — префикс имени, присвоенного VG, созданным на предыдущем шаге.

Настройка модуля sds-local-volume (комбинированное хранилище, «Частичное зеркало»)

Чтобы настроить модуль sds-local-volume по сценарию «Частичное зеркало», создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только VG <vg-name>-safe:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: <local-storage-class-name>
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF

В примере выше замените <local-storage-class-name> на информативное имя, в зависимости от типа дополнительных дисков.

Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

  • local-sc-ssd-nvme — для дисков NVMe SSD;
  • local-sc-ssd-sata — для дисков SATA SSD;
  • local-sc-hdd — для дисков HDD.
Настройка модуля sds-replicated-volume (комбинированное хранилище, «Частичное зеркало»)

Чтобы настроить модуль sds-replicated-volume по сценарию «Частичное зеркало», выполните следующее:

  1. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только VG <vg-name>-safe:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-<vg-name>-safe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

    В примере выше замените data-<vg-name>-safe на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-safe — для дисков NVMe SSD;
    • data-ssd-sata-safe — для дисков SATA SSD;
    • data-hdd-safe — для дисков HDD.

  2. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только VG <vg-name>-unsafe:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-<vg-name>-unsafe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
    - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
    - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
EOF

    В примере выше замените data-<vg-name>-unsafe на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-unsafe — для дисков NVMe SSD;
    • data-ssd-sata-unsafe — для дисков SATA SSD;
    • data-hdd-unsafe — для дисков HDD.

  3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались VG <vg-name>-safe и <vg-name>-unsafe:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r1
spec:
  storagePool: data-<vg-name>-safe # Обратите внимание, что из-за replication: None для этого ресурса используется data-<vg-name>-safe; следовательно, репликация данных для PV, созданных с этим StorageClass, проводиться не будет.
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone).
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r2
spec:
  storagePool: data-<vg-name>-unsafe # Обратите внимание, что из-за replication: Availability для этого ресурса используется data-<vg-name>-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass.
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r3
spec:
  storagePool: data-<vg-name>-unsafe # Обратите внимание, что из-за replication: ConsistencyAndAvailability для этого ресурса используется data-<vg-name>-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass.
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored
EOF

    В примере выше замените data-<vg-name>-unsafe на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-unsafe — для дисков NVMe SSD;
    • data-ssd-sata-unsafe — для дисков SATA SSD;
    • data-hdd-unsafe — для дисков HDD.

    Аналогичным образом замените data-<vg-name>-safe.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-safe — для дисков NVMe SSD;
    • data-ssd-sata-safe — для дисков SATA SSD;
    • data-hdd-safe — для дисков HDD.
