Стадия жизненного цикла модуля: General Availability

Поддерживаются три схемы размещения. Ниже подробнее о каждой их них.

Standard

В данной схеме размещения узлы не будут иметь публичных IP-адресов и будут выходить в интернет через NAT-шлюз (NAT Gateway) Yandex Cloud. NAT-шлюз (NAT Gateway) использует случайные публичные IP-адреса из выделенных диапазонов. Из-за этого невозможно добавить в белый список (whitelist) адреса облачных ресурсов, находящихся за конкретным NAT-шлюзом, на стороне других сервисов.

Так как в данной схеме размещения узлы создаются без публичных IP-адресов, для установки кластера на master-узел должен быть SSH-доступ с машины, на которой запускается dhctl: напрямую по приватной сети или через bastion-хост. Если master-узел недоступен напрямую, запускайте установку с параметрами --ssh-bastion-host, --ssh-bastion-user и, при необходимости, --ssh-bastion-port.

Схема размещения Standard в Yandex Cloud

Пример конфигурации схемы размещения:

apiVersion: deckhouse.io/v1
kind: YandexClusterConfiguration
layout: Standard
sshPublicKey: "<SSH_PUBLIC_KEY>"
nodeNetworkCIDR: 192.168.12.13/24
existingNetworkID: <EXISTING_NETWORK_ID>
provider:
  cloudID: <CLOUD_ID>
  folderID: <FOLDER_ID>
  serviceAccountJSON: |
    {
    "id": "id",
    "service_account_id": "service_account_id",
    "key_algorithm": "RSA_2048",
    "public_key": "-----BEGIN PUBLIC KEY-----\nMIIwID....AQAB\n-----END PUBLIC KEY-----\n",
    "private_key": "-----BEGIN PRIVATE KEY-----\nMIIE....1ZPJeBLt+\n-----END PRIVATE KEY-----\n"
    }
masterNodeGroup:
  replicas: 3
  zones:
  - ru-central1-a
  - ru-central1-b
  - ru-central1-d
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
    # Опционально: раскомментируйте, чтобы назначить master-узлам публичные IP-адреса.
    # externalIPAddresses:
    # - "<ZONE_A_EXTERNAL_IP_MASTER_1>"
    # - "Auto"
    # - "Auto"
    # externalSubnetIDs:
    # - <ZONE_A_SUBNET_ID>
    # - <ZONE_B_SUBNET_ID>
    # - <ZONE_D_SUBNET_ID>
    additionalLabels:
      takes: priority
nodeGroups:
- name: worker
  replicas: 2
  zones:
  - ru-central1-a
  - ru-central1-b
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
    coreFraction: 50
    # Опционально: раскомментируйте, чтобы назначить worker-узлам публичные IP-адреса.
    # externalIPAddresses:
    # - "Auto"
    # - "Auto"
    # externalSubnetIDs:
    # - <ZONE_A_SUBNET_ID>
    # - <ZONE_B_SUBNET_ID>
    additionalLabels:
      role: example
labels:
  billing: prod
dhcpOptions:
  domainName: test.local
  domainNameServers:
  - <DNS_SERVER_1>
  - <DNS_SERVER_2>

WithoutNAT

В данной схеме размещения NAT (любого вида) не используется, а каждому узлу выдается публичный IP-адрес.

Внимание. В модуле cloud-provider-yandex нет поддержки групп безопасности (security group), поэтому все узлы кластера будут доступны без ограничения подключения.

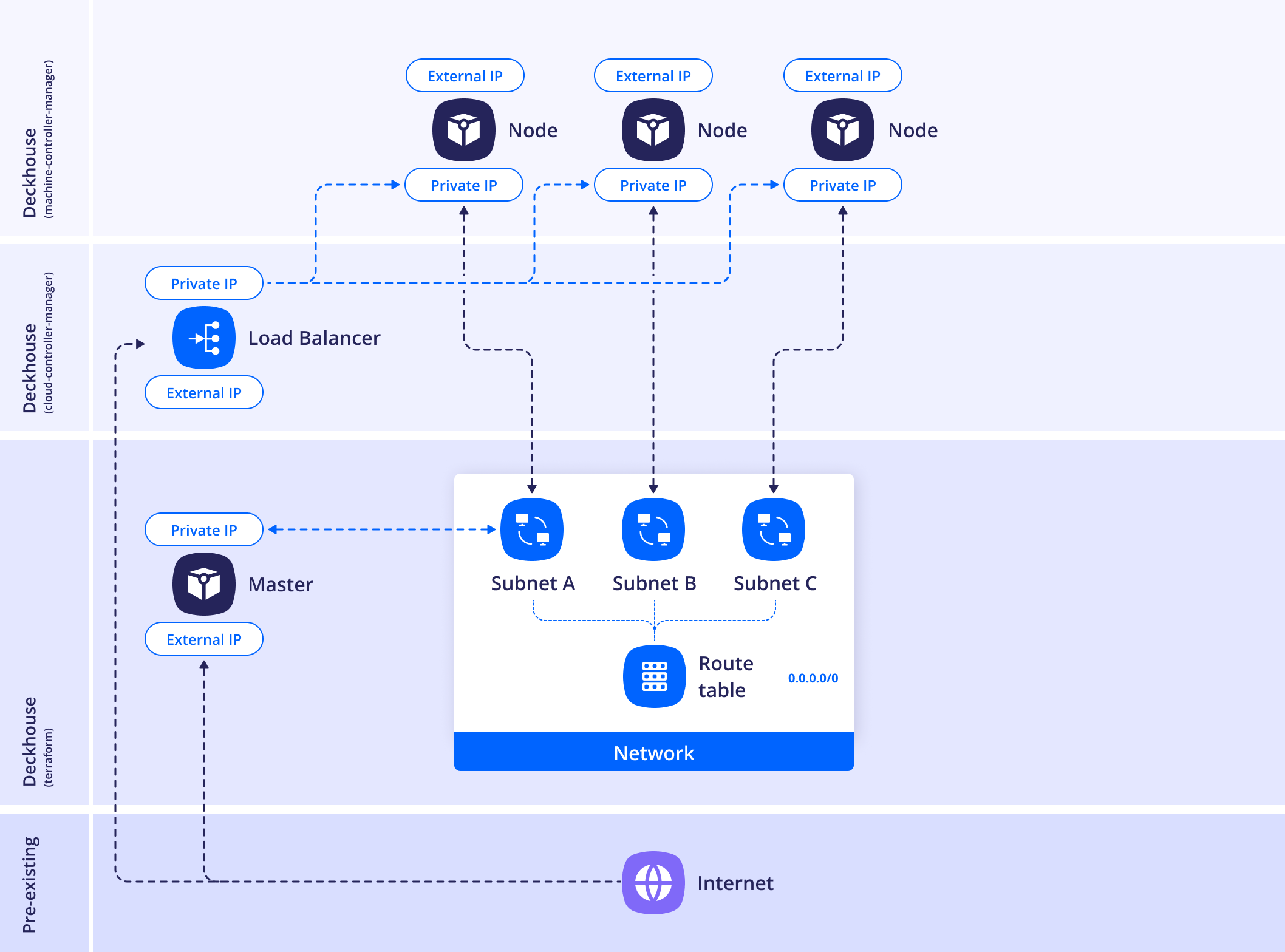

Схема размещения WithoutNAT в Yandex Cloud

Пример конфигурации схемы размещения:

apiVersion: deckhouse.io/v1
kind: YandexClusterConfiguration
layout: WithoutNAT
provider:
  cloudID: <CLOUD_ID>
  folderID: <FOLDER_ID>
  serviceAccountJSON: |
    {
    "id": "id",
    "service_account_id": "service_account_id",
    "key_algorithm": "RSA_2048",
    "public_key": "-----BEGIN PUBLIC KEY-----\nMIIwID....AQAB\n-----END PUBLIC KEY-----\n",
    "private_key": "-----BEGIN PRIVATE KEY-----\nMIIE....1ZPJeBLt+\n-----END PRIVATE KEY-----\n"
    }
masterNodeGroup:
  replicas: 3
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
    externalIPAddresses:
    - "Auto"
    - "Auto"
    - "Auto"
    externalSubnetIDs:
    - <ZONE_A_SUBNET_ID>
    - <ZONE_B_SUBNET_ID>
    - <ZONE_D_SUBNET_ID>
    zones:
    - ru-central1-a
    - ru-central1-b
    - ru-central1-d
nodeGroups:
- name: worker
  replicas: 2
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
    coreFraction: 50
    externalIPAddresses:
    - "<ZONE_A_EXTERNAL_IP_WORKER_1>"
    - "Auto"
    externalSubnetIDs:
    - <ZONE_A_SUBNET_ID>
    - <ZONE_B_SUBNET_ID>
    zones:
    - ru-central1-a
    - ru-central1-b
sshPublicKey: "<SSH_PUBLIC_KEY>"
nodeNetworkCIDR: 192.168.12.13/24
existingNetworkID: <EXISTING_NETWORK_ID>
dhcpOptions:
  domainName: test.local
  domainNameServers:
  - <DNS_SERVER_1>
  - <DNS_SERVER_2>

WithNATInstance

В данной схеме размещения в отдельной подсети создается NAT-инстанс, а в таблицу маршрутизации подсетей зон добавляется правило с маршрутом на 0.0.0.0/0 с NAT-инстансом в качестве nexthop’а. Подсеть выделяется для предотвращения петли маршрутизации и не должна пересекаться с другими сетями, используемыми в кластере.

Для размещения NAT-инстанса в существующей подсети используйте параметр withNATInstance.internalSubnetID — инстанс будет создан в зоне, соответствующей этой подсети.

Если необходимо создать новую подсеть, укажите параметр withNATInstance.internalSubnetCIDR — в ней будет размещён NAT-инстанс.

Обязателен один из параметров: withNATInstance.internalSubnetID или withNATInstance.internalSubnetCIDR.

При указании параметра withNATInstance.internalSubnetCIDR NAT-инстанс будет создан в единственном экземпляре в зоне a.

При указании параметра withNATInstance.internalSubnetID NAT-инстанс будет создан в единственном экземпляре в зоне, указанной в настройках обозначенной сети.

Если withNATInstance.externalSubnetID указан в дополнение к предыдущим, NAT-инстанс будет подключен к нему через вторичный интерфейс.

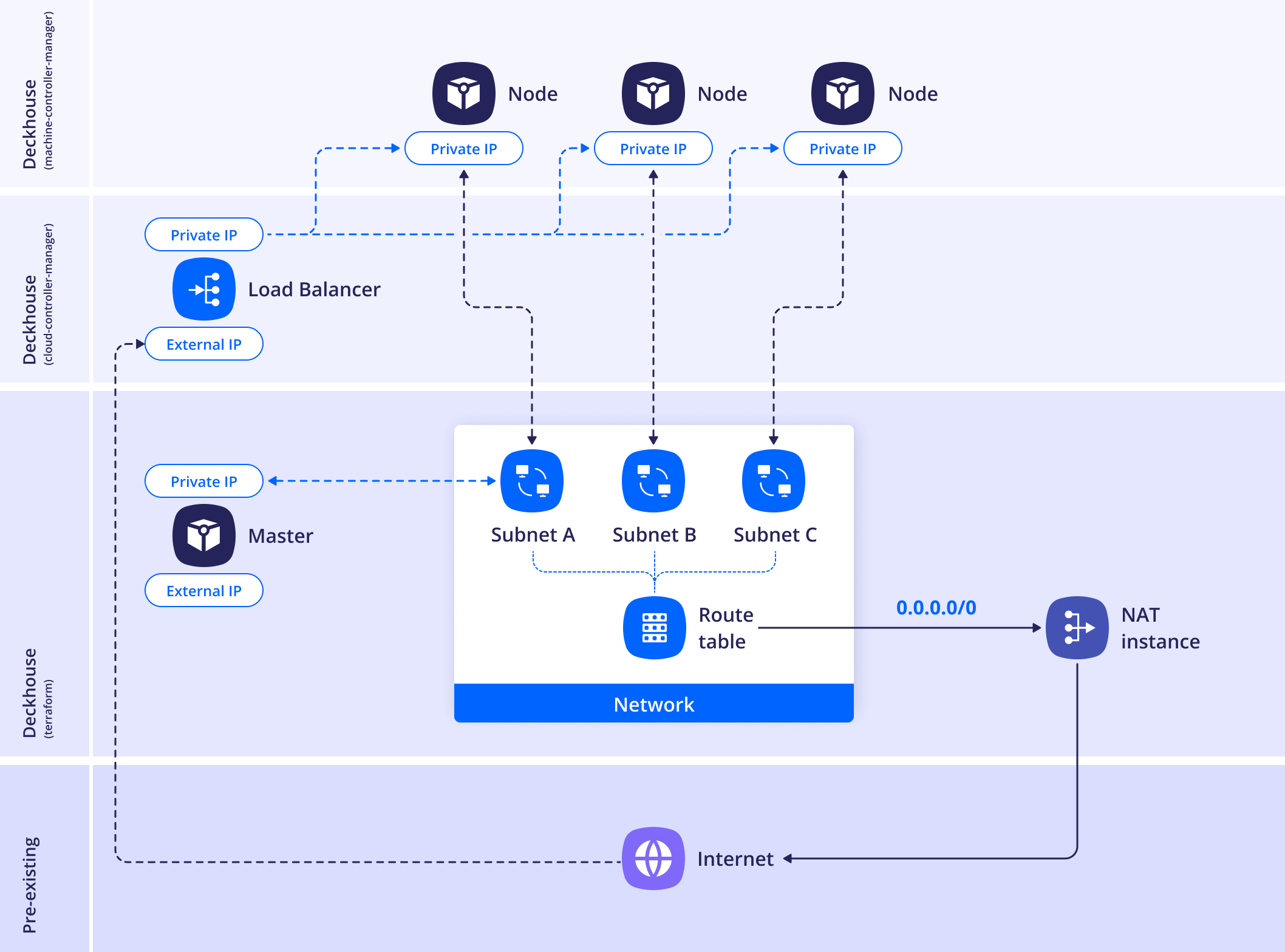

Схема размещения WithNATInstance в Yandex Cloud

Пример конфигурации схемы размещения:

apiVersion: deckhouse.io/v1
kind: YandexClusterConfiguration
layout: WithNATInstance
withNATInstance:
  natInstanceExternalAddress: <NAT_INSTANCE_EXTERNAL_ADDRESS>
  internalSubnetID: <INTERNAL_SUBNET_ID>
  externalSubnetID: <EXTERNAL_SUBNET_ID>
provider:
  cloudID: <CLOUD_ID>
  folderID: <FOLDER_ID>
  serviceAccountJSON: |
    {
    "id": "id",
    "service_account_id": "service_account_id",
    "key_algorithm": "RSA_2048",
    "public_key": "-----BEGIN PUBLIC KEY-----\nMIIwID....AQAB\n-----END PUBLIC KEY-----\n",
    "private_key": "-----BEGIN PRIVATE KEY-----\nMIIE....1ZPJeBLt+\n-----END PRIVATE KEY-----\n"
    }
masterNodeGroup:
  replicas: 1
  zones:
  - ru-central1-a
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
nodeGroups:
- name: worker
  replicas: 1
  zones:
  - ru-central1-a
  instanceClass:
    cores: 4
    memory: 8192
    imageID: <IMAGE_ID>
    coreFraction: 50
sshPublicKey: "<SSH_PUBLIC_KEY>"
nodeNetworkCIDR: 192.168.12.13/24
existingNetworkID: <EXISTING_NETWORK_ID>
dhcpOptions:
  domainName: test.local
  domainNameServers:
  - <DNS_SERVER_1>
  - <DNS_SERVER_2>

В примере master и worker-узлы создаются без публичных IP-адресов и без дополнительных внешних сетевых интерфейсов. Исходящий трафик из подсетей кластера проходит через NAT-инстанс.

NAT-инстанс не используется инсталлятором dhctl автоматически в качестве bastion-хоста или jump-хоста. Для установки кластера у master-узла должен быть SSH-доступ с машины, на которой запускается dhctl: напрямую или через bastion-хост.

Если master-узел не имеет публичного IP-адреса или недоступен напрямую, запускайте установку с параметрами --ssh-bastion-host и --ssh-bastion-user.

Если необходимо подключаться к master-узлу напрямую по публичному IP-адресу, укажите для него параметры externalIPAddresses и externalSubnetIDs. Учитывайте, что интерфейс из сети, указанной в externalSubnetIDs, будет использоваться как шлюз по умолчанию для узла.
