Модуль operator-prometheus

Модуль устанавливает Prometheus Operator, который автоматизирует развёртывание и управление инсталляциями Prometheus.

Оператор:

• Создаёт следующие кастомные ресурсы:
  • Prometheus — описывает инсталляцию (кластер) Prometheus;
  • ServiceMonitor — определяет как собирать метрики с сервисов;
  • Alertmanager — описывает кластер Alertmanager;
  • PrometheusRule — содержит набор правил Prometheus.
• Отслеживает эти ресурсы и:
  • Генерирует StatefulSet с Prometheus и необходимые конфигурационные файлы, сохраняя их в секрете (Secret).
  • При изменениях ServiceMonitor и PrometheusRule обновляет конфигурацию Prometheus путём изменения соответствующего секрета.

Prometheus

Функции Prometheus

Сервер Prometheus выполняет две основные задачи — собирает метрики и обрабатывает правила.

• Для каждой цели мониторинга (target) с указанным интервалом scrape_interval выполняется HTTP-запрос к этой цели. Метрики в собственном текстовом формате сохраняются в базу данных Prometheus.
• Через указанный интервал evaluation_interval обрабатываются правила (rules), в результате чего:
  • отправляются алерты;
  • в базу записываются новые метрики (результаты выполнения правил).

Настройка Prometheus

Конфигурация Prometheus состоит из основного файла config и файлов правил (rule files).

В config используются ключевые секции:

• scrape_configs — определяет, где и как обнаруживать цели мониторинга (targets);

• rule_files — перечисляет пути к файлам правил, которые Prometheus должен загружать. Пример:

  rule_files:
  - /etc/prometheus/rules/rules-0/*
  - /etc/prometheus/rules/rules-1/*


• alerting — задаёт параметры поиска и отправки алертов в кластеры Alertmanager. По структуре секция похожа на scrape_configs, но результатом будет список эндпоинтов, в которые Prometheus отправляет оповещения.

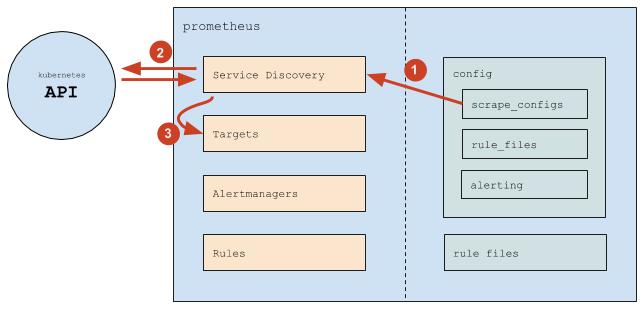

Источники целей мониторинга

Общий принцип работы Prometheus:

1. Prometheus читает секцию scrape_configs и настраивает внутренний механизм Service Discovery.
2. Service Discovery взаимодействует с API Kubernetes (получает эндпоинты и связанную метаинформацию).
3. На основе событий в кластере Service Discovery обновляет список целей мониторинга.

В scrape_configs задаётся набор scrape job — логических описаний того, откуда и как собирать метрики. Пример:

scrape_configs:
  # Общие настройки.
  - job_name: d8-monitoring/custom/0    # Название scrape job, показывается в разделе Service Discovery.
    scrape_interval: 30s                  # Как часто собирать данные.
    scrape_timeout: 10s                   # Таймаут на запрос.
    metrics_path: /metrics                # HTTP-путь.
    scheme: http                          # HTTP или HTTPS.
    # Настройки Service Discovery.
    kubernetes_sd_configs:                # Брать цели из Kubernetes.
    - api_server: null                    # Адрес API-сервера используется из переменных окружения (переменные есть в каждом поде).
      role: endpoints                     # Брать цели из эндпоинтов.
      namespaces:
        names:                            # Ограничение спика пространств имён.
        - foo
        - baz
    # Настройки фильтрации (какие эндпоинты брать, а какие нет) и relabeling'а (какие лейблы добавить или удалить, распостраняется на все получаемые метрики).
    relabel_configs:
    # Фильтр по значению лейбла prometheus_custom_target (полученного из связанного с эндпоинтом сервиса).
    - source_labels: [__meta_kubernetes_service_label_prometheus_custom_target]
      regex: .+                           # Любой не пустой лейбл.
      action: keep
    # Фильтр по имени порта.
    - source_labels: [__meta_kubernetes_endpointslice_port_name]
      regex: http-metrics                 # Только порт с именем http-metrics.
      action: keep
    # Добавление лейбла job. Используйте значение лейбла prometheus_custom_target у сервиса, к которому добавлен префикс "custom-".
    #
    # Лейбл job:
    #    * определяет название группы, в которой будет показываться цель мониторинга;
    #    * добавляется к метрикам для удобной фильтрации в правилах и дашбордах.
    - source_labels: [__meta_kubernetes_service_label_prometheus_custom_target]
      regex: (.*)
      target_label: job
      replacement: custom-$1
      action: replace
    # Добавление лейбла namespace.
    - source_labels: [__meta_kubernetes_namespace]
      regex: (.*)
      target_label: namespace
      replacement: $1
      action: replace
    # Добавление лейбла service.
    - source_labels: [__meta_kubernetes_service_name]
      regex: (.*)
      target_label: service
      replacement: $1
      action: replace
    # Добавление лейбла instance (в котором будет имя пода).
    - source_labels: [__meta_kubernetes_pod_name]
      regex: (.*)
      target_label: instance
      replacement: $1
      action: replace

Таким образом, Prometheus автоматически отслеживает добавление и удаление:

• подов (изменение эндпоинтов приводит к добавлению или удалению целей мониторинга);
• сервисов (и соответствующих эндпоинтов) в указанных пространствах имён.

Изменение конфигурации требуется, когда необходимо:

• добавить новый scrape_config (обычно — новый класс сервисов для мониторинга);
• изменить список пространств имён.

Prometheus Operator

Функции Prometheus Operator

Prometheus Operator с помощью механизма CRD (Custom Resource Definitions) определяет четыре кастомных ресурса:

• Prometheus — описывает инсталляцию (кластер) Prometheus;
• ServiceMonitor — задаёт, как собирать метрики с набора сервисов;
• Alertmanager — описывает кластер Alertmanager;
• PrometheusRule — содержит набор правил Prometheus.

Также Prometheus Operator отслеживает ресурсы Prometheus и для каждого генерирует:

• StatefulSet с самим Prometheus;
• секрет с prometheus.yaml (основной конфигурационный файл) и configmaps.json (конфигурационный файл для prometheus-config-reloader).

Отслеживает ресурсы ServiceMonitor и PrometheusRule и на их основании обновляет конфигурацию (prometheus.yaml и configmaps.json) в соответствующем секрете.

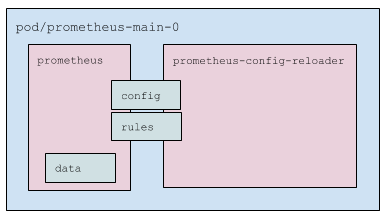

Состав пода Prometheus

Поды Prometheus представляют собой:

• Три контейнера:
  • prometheus — сам Prometheus;
  • prometheus-config-reloader — утилита, которая:
    • следит за изменениями prometheus.yaml и при необходимости инициирует перезагрузку конфигурации Prometheus (специальным HTTP-запросом, см. подробнее ниже);
    • отслеживает PrometheusRule (см. подробнее ниже), по необходимости скачивает их и перезапускает Prometheus.
  • kube-rbac-proxy — прокси для аутентификации и авторизации по RBAC при доступе к метрикам Prometheus.
• Ключевые тома (volumes):
  • config — примонтированный секрет с файлами prometheus.yaml и configmaps.json. Используется в контейнерах prometheus и prometheus-config-reloader.
  • rules — emptyDir, который заполняет prometheus-config-reloader, а читает prometheus. Примонтирован в оба контейнера, в prometheus — в режиме только для чтения.
  • data— данные Prometheus. Примонтирован только в контейнер prometheus.

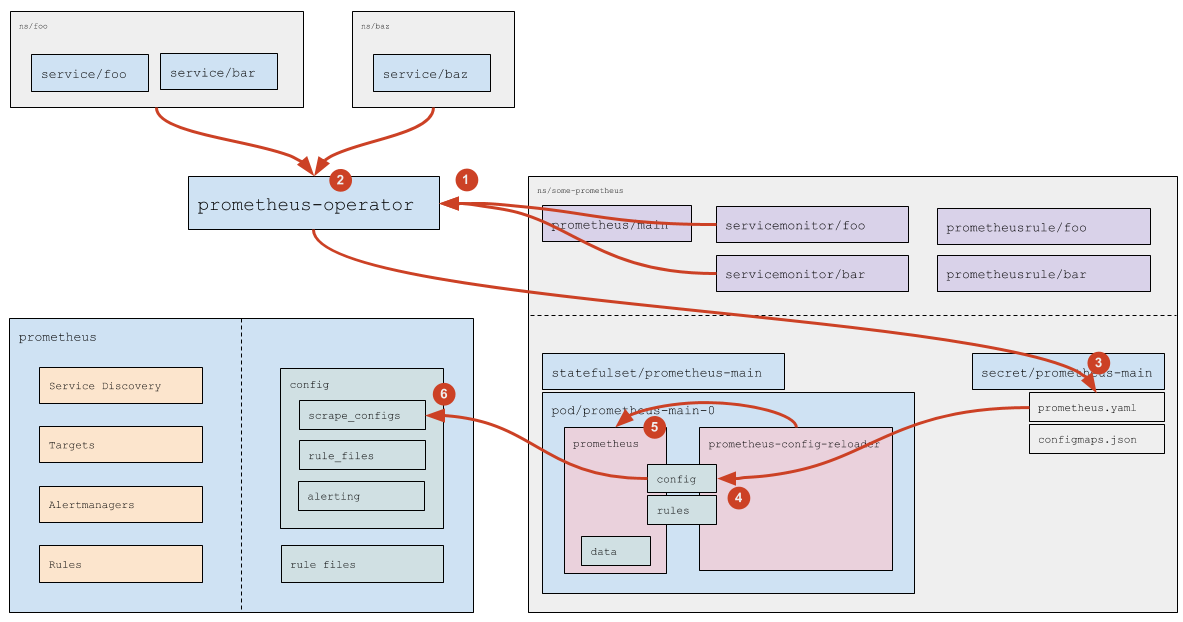

Обработка ServiceMonitor

1. Prometheus Operator отслеживает ресурсы ServiceMonitor (какие именно — задаётся в спецификации ресурса Prometheus, см. подробнее в официальной документации).
2. Для каждого ServiceMonitor, у которого не задан явный список пространств имён (используется any: true), Prometheus Operator через API Kubernetes вычисляет список пространств имён с сервисами (Service), подходящими под лейблы из ServiceMonitor.
3. На основе найденных ресурсов ServiceMonitor и вычисленных пространств имён Prometheus Operator формирует фрагмент конфигурации Prometheus (секцию scrape_configs) и сохраняет его в соответствующий секрет.
4. Механизм монтирования Kubernetes обновляет файлы в поде Prometheus, в результате чего обновляется prometheus.yaml из секрета.
5. Контейнер prometheus-config-reloader обнаруживает изменение prometheus.yaml и отправляет Prometheus HTTP-запрос на перезагрузку конфигурации.
6. Prometheus перечитывает конфигурацию и применяет изменения в scrape_configs согласно своей логике работы.

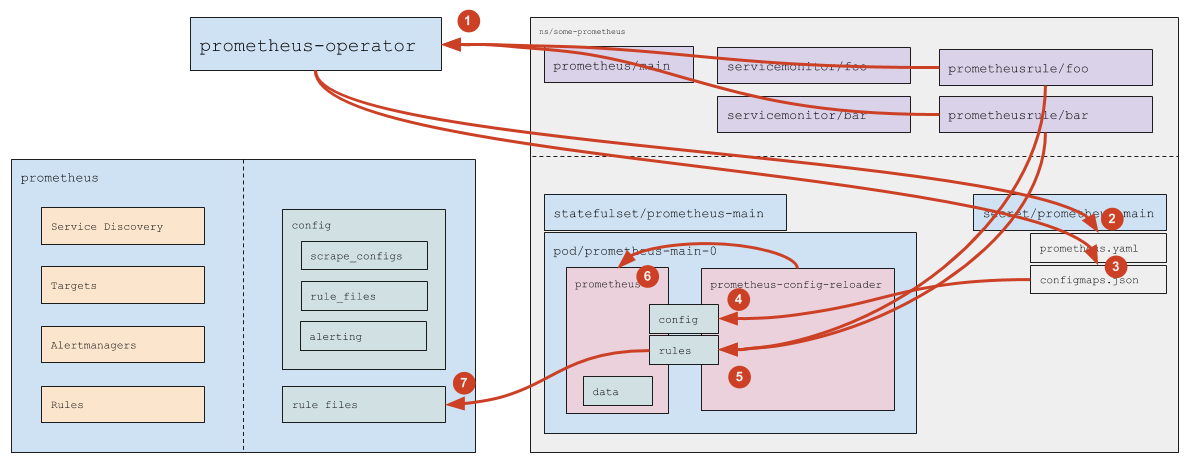

Обработка каcтомных ресурсов с правилами

1. Prometheus Operator отслеживает объекты PrometheusRule, подходящие под ruleSelector, заданный в ресурсе Prometheus.
2. При появлении нового или удалении существующего PrometheusRule Prometheus Operator обновляет prometheus.yaml — далее срабатывает та же цепочка, что описана для обработки ServiceMonitor.
3. При добавлении, удалении или изменении содержимого PrometheusRule Prometheus Operator обновляет ConfigMap prometheus-main-rulefiles-0.
4. Механизм монтирования Kubernetes доставляет обновлённый ConfigMap в под.
5. Контейнер prometheus-config-reloader фиксирует изменения, затем:
   • выгружает обновлённые ConfigMap в каталог rules (emptyDir);
   • отправляет Prometheus HTTP-запрос на перезагрузку конфигурации.
6. Prometheus перечитывает конфигурацию и применяет изменённые правила.
