Cloud provider — VMware vSphere: подготовка окружения

Требования к окружению

Для корректной работы Deckhouse Kubernetes Platform с VMware vSphere необходимы:

• Доступ к vCenter;
• Пользователь с необходимым набором привилегий;
• Созданные теги и категории тегов в vSphere;
• Сети с DHCP и доступом в Интернет;
• Доступные shared Datastore на всех используемых ESXi;
• Версия vSphere — 7.x или 8.x с поддержкой механизма Online volume expansion;
• vCenter, доступный изнутри кластера с master-узлов;
• Созданный Datacenter, в котором должны быть настроены следующие объекты:
  1. VirtualMachine template:
     • Образ виртуальной машины должен использовать Virtual machines with hardware version 15 or later — это необходимо для работы online resize.
     • В образе должны быть установлены пакеты open-vm-tools, cloud-init и cloud-init-vmware-guestinfo — при использовании версии cloud-init ниже 21.3.
  2. Network:
     • Сеть должна быть доступна на всех ESXi, на которых планируется создание виртуальных машин.
  3. Datastore (один или несколько):
     • Datastore должен быть подключен ко всем ESXi, на которых планируется создание виртуальных машин.
     • На Datastore должен быть назначен тег из категории, указанной в параметре zoneTagCategory (по умолчанию — k8s-zone). Этот тег определяет зону.
     • Все Cluster в пределах одной зоны должны иметь доступ ко всем Datastore с той же зоной.
  4. Cluster:
     • В Cluster должны быть добавлены все используемые ESXi.
     • На Cluster должен быть назначен тег из категории, указанной в параметре zoneTagCategory (по умолчанию — k8s-zone). Этот тег определяет зону.
  5. Folder для создаваемых виртуальных машин:
     • Параметр опционален.
     • По умолчанию используется корневой каталог виртуальных машин.
  6. Role:
     • Роль должна содержать необходимый набор привилегий.
  7. User:
     • Пользователю должна быть назначена роль, указанная в предыдущем пункте.
• На созданный Datacenter должен быть назначен тег из категории, указанной в параметре regionTagCategory (по умолчанию — k8s-region). Этот тег определяет регион.

Список необходимых ресурсов vSphere

• User с необходимым набором привилегий.
• Network с DHCP и доступом в интернет.
• Datacenter с соответствующим тегом k8s-region.
• Cluster с соответствующим тегом k8s-zone.
• Datastore в любом количестве с соответствующими тегами.
• Template — подготовленный образ виртуальной машины.

Список необходимых привилегий

О том, как создать и назначить роль пользователю, читайте в разделах «Настройка через vSphere Client» и «Настройка через govc».

Детальный список привилегий, необходимых для работы Deckhouse Kubernetes Platform в vSphere:

Конфигурация vSphere

Настройка через vSphere Client

Создание тегов и категорий тегов с использованием vSphere Client

В VMware vSphere нет понятий «регион» и «зона». «Регионом» в vSphere является Datacenter, а «зоной» — Cluster. Для создания этой связи используются теги.

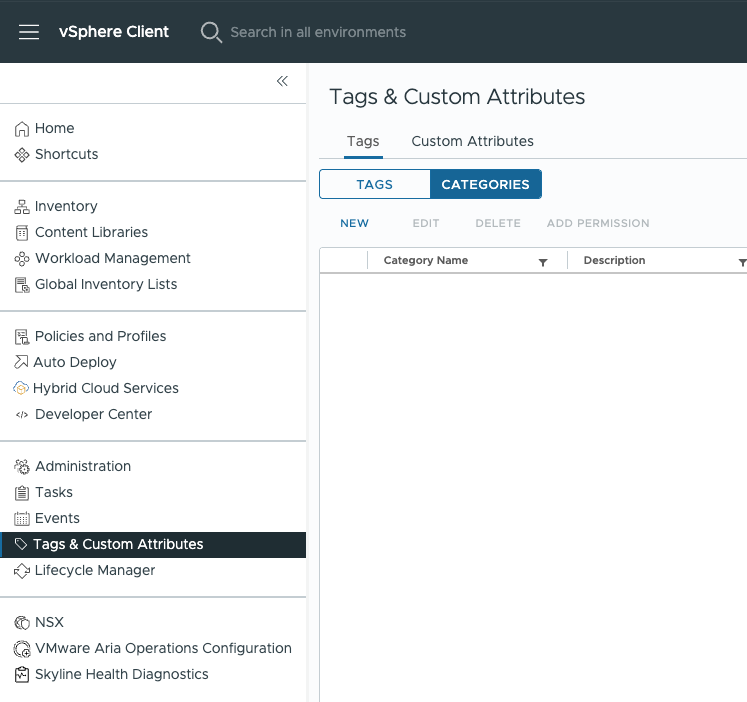

1. Откройте vSphere Client и перейдите в «Menu» → «Tags & Custom Attributes» → «Tags».

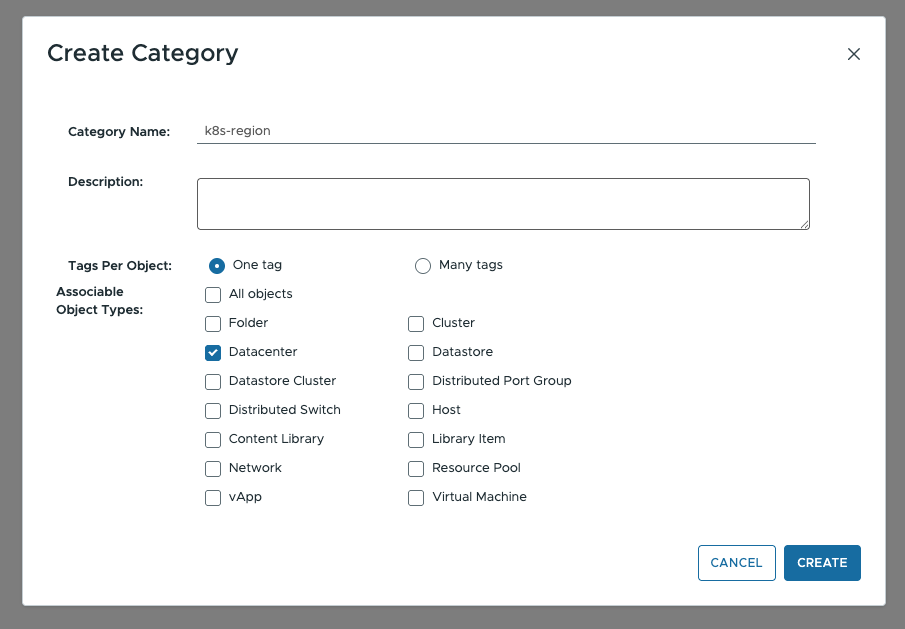

2. Откройте вкладку «Categories» и нажмите «NEW». Создайте категорию для регионов (например k8s-region): установите значение «One tag» для параметра «Tags Per Object» и задайте связываемые типы, включая Datacenter.

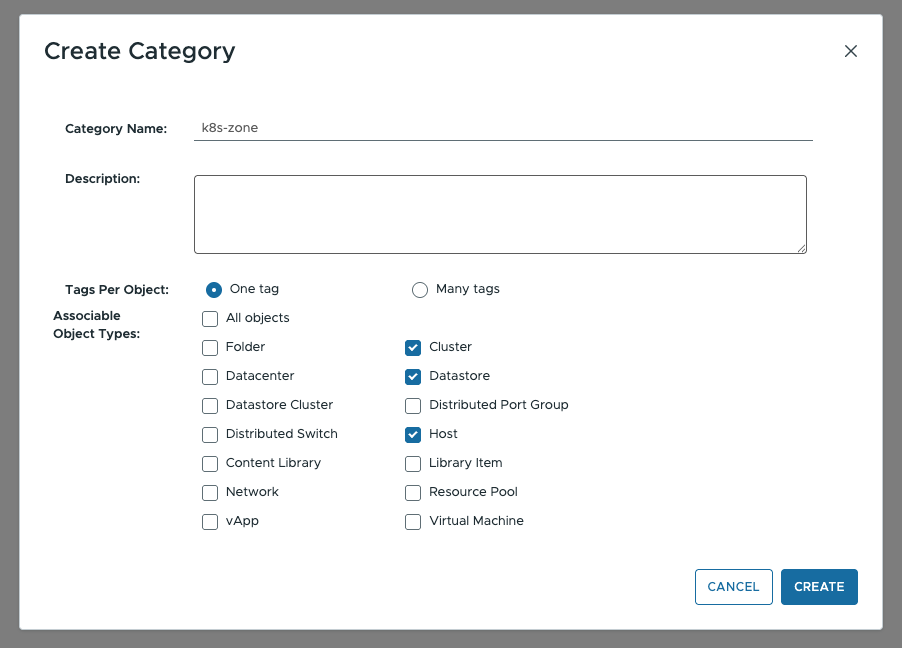

3. Создайте вторую категорию для зон (например, k8s-zone) с типами объектов Host, Cluster и Datastore.

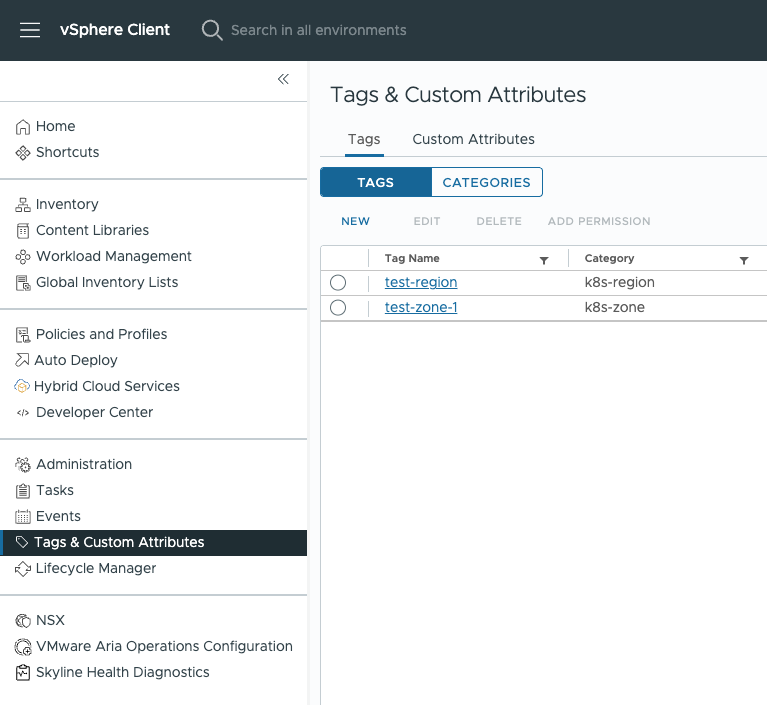

4. Перейдите на вкладку «Tags» и создайте минимум по одному тегу в категории региона и в категории зон (например, test-region, test-zone-1).

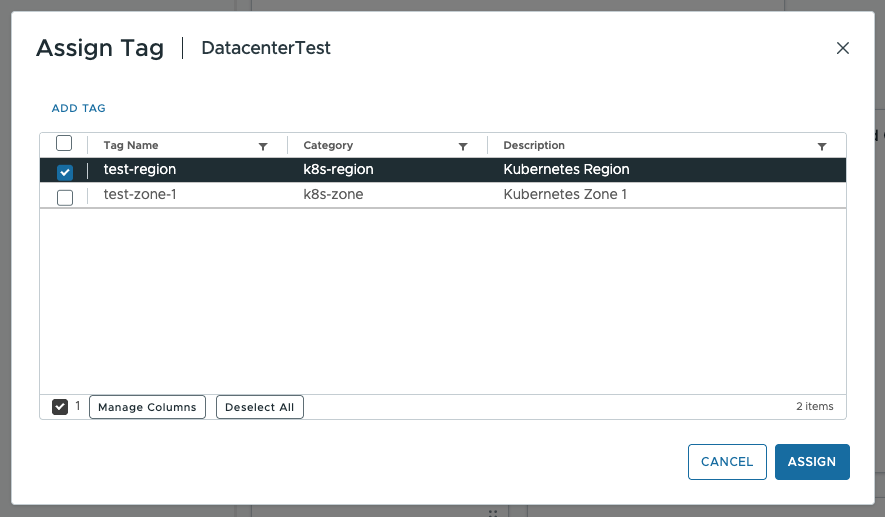

5. Во вкладке «Inventory» выберите целевой Datacenter, перейдите в панель «Summary», откройте «Actions» → «Tags & Custom Attributes» → «Assign Tag» и назначьте тег региона. Повторите для каждого Cluster, на котором будут узлы, назначая соответствующие теги зон.



Настройка Datastore с использованием vSphere Client

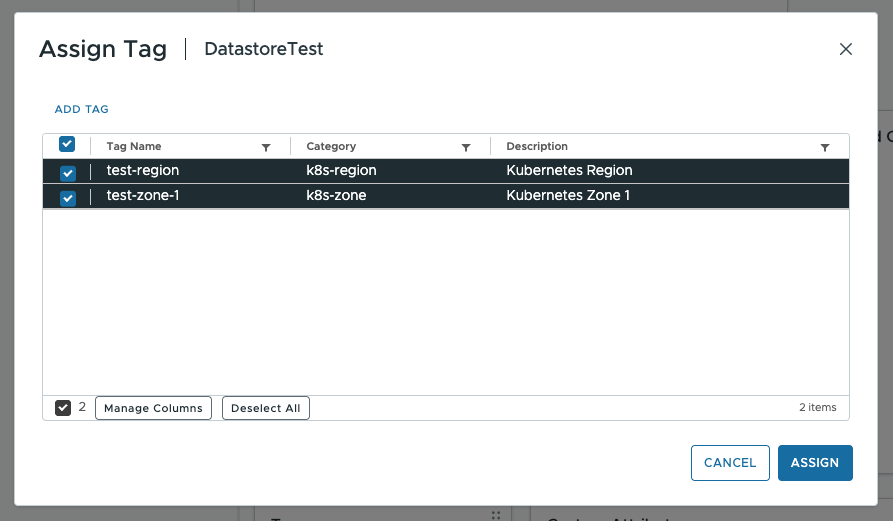

Во вкладке «Inventory» выберите Datastore, перейдите в панель «Summary», затем откройте меню «Actions» → «Tags & Custom Attributes» → «Assign Tag». Назначьте Datastore тот же тег региона, что и у соответствующего Datacenter, а также тот же тег зоны, что и у соответствующего Cluster.

Создание и назначение роли с использованием vSphere Client

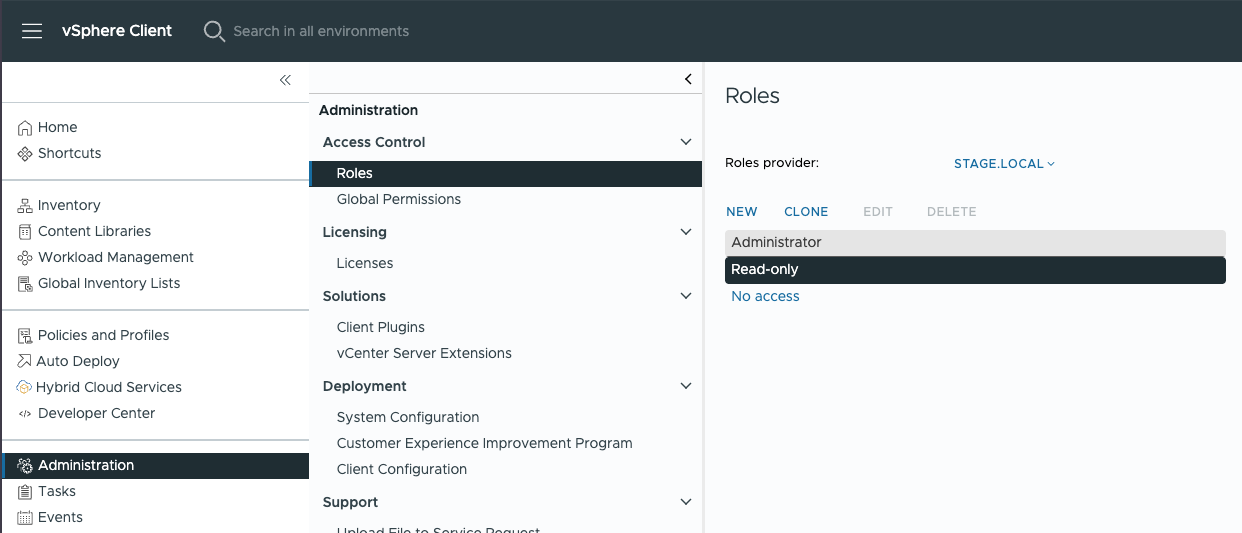

1. Перейдите в «Menu» → «Administration» → «Access Control» → «Roles».

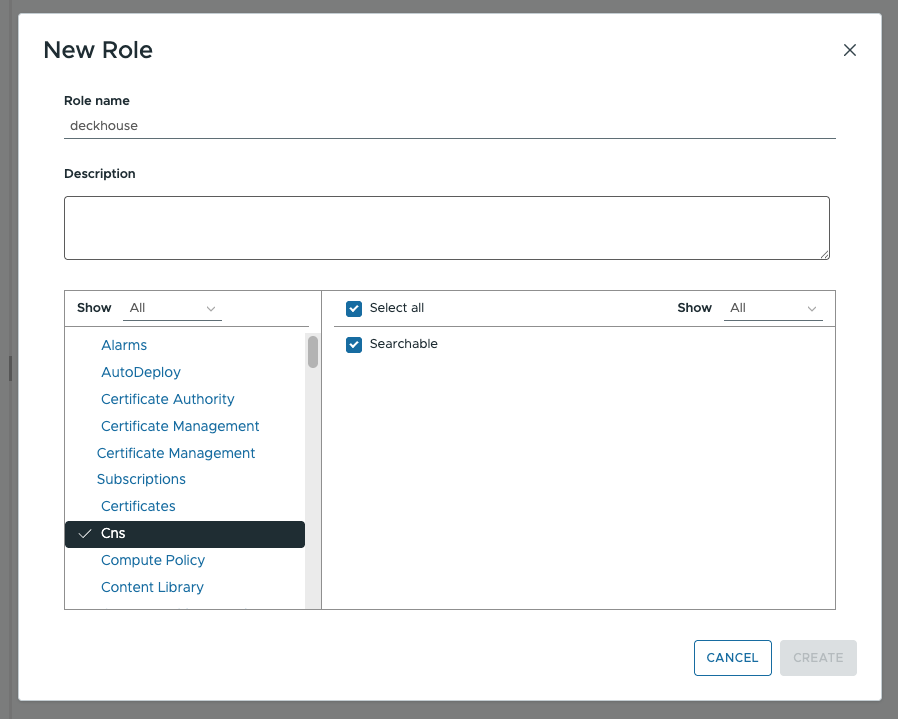

2. Нажмите «NEW», введите имя роли (например, deckhouse) и добавьте привилегии из списка.

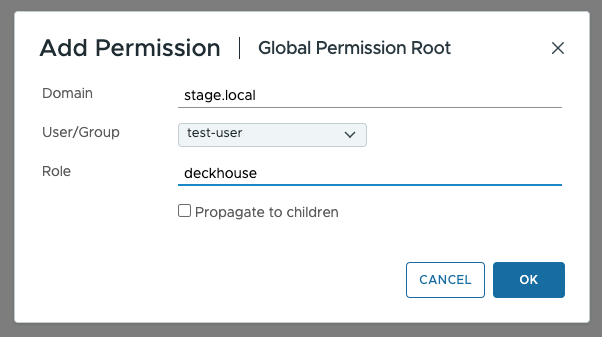

3. Назначьте роль для учётной записи Deckhouse, во вкладке «Menu» → «Administration» → «Access Control» → «Global Permissions» нажмите «ADD» и выберите пользователя и роль deckhouse.



Настройка через govc

Установка govc

Для дальнейшей настройки vSphere потребуется CLI-утилита govc.

После установки задайте переменные окружения для работы с vCenter:

export GOVC_URL=example.com
export GOVC_USERNAME=<username>@vsphere.local
export GOVC_PASSWORD=<password>
export GOVC_INSECURE=1

Создание тегов и категорий тегов с использованием govc

В VMware vSphere нет понятий «регион» и «зона». «Регионом» в vSphere является Datacenter, а «зоной» — Cluster. Для создания этой связи используются теги.

Создайте категории тегов с помощью команд:

govc tags.category.create -d "Kubernetes Region" k8s-region
govc tags.category.create -d "Kubernetes Zone" k8s-zone

Создайте теги в каждой категории. Если вы планируете использовать несколько «зон» (Cluster), создайте тег для каждой из них:

govc tags.create -d "Kubernetes Region" -c k8s-region test-region
govc tags.create -d "Kubernetes Zone Test 1" -c k8s-zone test-zone-1
govc tags.create -d "Kubernetes Zone Test 2" -c k8s-zone test-zone-2

Назначьте тег «региона» на Datacenter:

govc tags.attach -c k8s-region test-region /<DatacenterName>

Назначьте теги «зон» на объекты Cluster:

govc tags.attach -c k8s-zone test-zone-1 /<DatacenterName>/host/<ClusterName1>
govc tags.attach -c k8s-zone test-zone-2 /<DatacenterName>/host/<ClusterName2>

Настройка Datastore с использованием govc

Для автоматического создания StorageClass в кластере Kubernetes назначьте созданные ранее теги «региона» и «зоны» на объекты Datastore:

govc tags.attach -c k8s-region test-region /<DatacenterName>/datastore/<DatastoreName1>
govc tags.attach -c k8s-zone test-zone-1 /<DatacenterName>/datastore/<DatastoreName1>

govc tags.attach -c k8s-region test-region /<DatacenterName>/datastore/<DatastoreName2>
govc tags.attach -c k8s-zone test-zone-2 /<DatacenterName>/datastore/<DatastoreName2>

Создание и назначение роли с использованием govc

Создайте роль с необходимыми привилегиями:

govc role.create deckhouse \
   Cns.Searchable \
   Datastore.AllocateSpace Datastore.Browse Datastore.FileManagement \
   Folder.Create Folder.Delete Folder.Move Folder.Rename \
   Global.GlobalTag Global.SystemTag \
   InventoryService.Tagging.AttachTag InventoryService.Tagging.CreateCategory \
   InventoryService.Tagging.CreateTag InventoryService.Tagging.DeleteCategory \
   InventoryService.Tagging.DeleteTag InventoryService.Tagging.EditCategory \
   InventoryService.Tagging.EditTag InventoryService.Tagging.ModifyUsedByForCategory \
   InventoryService.Tagging.ModifyUsedByForTag InventoryService.Tagging.ObjectAttachable \
   Network.Assign \
   Resource.AssignVMToPool Resource.CreatePool Resource.DeletePool Resource.EditPool Resource.RenamePool \
   StorageProfile.View \
   System.Anonymous System.Read System.View \
   VApp.ApplicationConfig VApp.AssignResourcePool VApp.AssignVM VApp.Create VApp.Delete \
   VApp.ExtractOvfEnvironment VApp.Import VApp.InstanceConfig VApp.PowerOff VApp.PowerOn VApp.ResourceConfig \
   VirtualMachine.Config.AddExistingDisk VirtualMachine.Config.AddNewDisk VirtualMachine.Config.AddRemoveDevice \
   VirtualMachine.Config.AdvancedConfig VirtualMachine.Config.Annotation VirtualMachine.Config.CPUCount \
   VirtualMachine.Config.ChangeTracking VirtualMachine.Config.DiskExtend VirtualMachine.Config.DiskLease \
   VirtualMachine.Config.EditDevice VirtualMachine.Config.ManagedBy VirtualMachine.Config.Memory \
   VirtualMachine.Config.QueryUnownedFiles VirtualMachine.Config.RawDevice VirtualMachine.Config.ReloadFromPath \
   VirtualMachine.Config.RemoveDisk VirtualMachine.Config.Rename VirtualMachine.Config.ResetGuestInfo \
   VirtualMachine.Config.Resource VirtualMachine.Config.Settings VirtualMachine.Config.SwapPlacement \
   VirtualMachine.Config.UpgradeVirtualHardware \
   VirtualMachine.GuestOperations.Query \
   VirtualMachine.Interact.AnswerQuestion VirtualMachine.Interact.DeviceConnection \
   VirtualMachine.Interact.GuestControl VirtualMachine.Interact.PowerOff VirtualMachine.Interact.PowerOn \
   VirtualMachine.Interact.Reset VirtualMachine.Interact.SetCDMedia VirtualMachine.Interact.ToolsInstall \
   VirtualMachine.Inventory.Create VirtualMachine.Inventory.CreateFromExisting VirtualMachine.Inventory.Delete \
   VirtualMachine.Inventory.Move \
   VirtualMachine.Provisioning.Clone VirtualMachine.Provisioning.Customize VirtualMachine.Provisioning.DeployTemplate \
   VirtualMachine.Provisioning.GetVmFiles VirtualMachine.Provisioning.PutVmFiles VirtualMachine.Provisioning.ReadCustSpecs \
   VirtualMachine.State.CreateSnapshot VirtualMachine.State.RemoveSnapshot VirtualMachine.State.RenameSnapshot

Назначьте пользователю роль на объекте vCenter:

govc permissions.set -principal <username>@vsphere.local -role deckhouse /

Требования к образу виртуальной машины

Для создания шаблона виртуальной машины (Template) рекомендуется использовать готовый cloud-образ/OVA-файл, предоставляемый вендором ОС:

• Ubuntu
• Debian
• CentOS
• Rocky Linux (секция Generic Cloud / OpenStack)

Подготовка образа виртуальной машины

DKP использует cloud-init для настройки виртуальной машины после запуска.

Чтобы подготовить cloud-init и образ ВМ, выполните следующие действия:

1. Установите необходимые пакеты:

   Если используется версия cloud-init ниже 21.3 (требуется поддержка VMware GuestInfo):

   sudo apt-get update
   sudo apt-get install -y open-vm-tools cloud-init cloud-init-vmware-guestinfo


   Если используется версия cloud-init 21.3 и выше:

   sudo apt-get update
   sudo apt-get install -y open-vm-tools cloud-init


2. Проверьте, что в файле /etc/cloud/cloud.cfg установлен параметр disable_vmware_customization: false.

3. Убедитесь, что в файле /etc/cloud/cloud.cfg указан параметр default_user. Он необходим для добавления SSH-ключа при запуске ВМ.

4. Добавьте datasource VMware GuestInfo — создайте файл /etc/cloud/cloud.cfg.d/99-DataSourceVMwareGuestInfo.cfg:

   datasource:
     VMware:
       vmware_cust_file_max_wait: 10


5. Перед созданием шаблона ВМ сбросьте идентификаторы и состояние cloud-init, используя следующие команды:

   truncate -s 0 /etc/machine-id &&
   rm /var/lib/dbus/machine-id &&
   ln -s /etc/machine-id /var/lib/dbus/machine-id


6. Очистите логи событий cloud-init:

   cloud-init clean --logs --seed


systemctl is-enabled cloud-config.service cloud-init.service cloud-final.service

enabled
enabled
enabled

Инфраструктура

Сети

Для работы кластера необходим VLAN с DHCP и доступом в интернет:

• Если VLAN публичный (публичные адреса), нужна вторая сеть, в которой необходимо развернуть сеть узлов кластера (в этой сети DHCP не нужен).
• Если VLAN внутренний (приватные адреса), эта же сеть будет сетью узлов кластера.

Входящий трафик

• Если у вас имеется внутренний балансировщик запросов, можно обойтись им и направлять трафик напрямую на frontend-узлы кластера.
• Если балансировщика нет, для организации отказоустойчивых LoadBalancer’ов рекомендуется использовать MetalLB в режиме BGP. В кластере будут созданы frontend-узлы с двумя интерфейсами. Для этого дополнительно потребуются:
  • отдельный VLAN для обмена трафиком между BGP-роутерами и MetalLB. В этом VLAN’e должны быть DHCP и доступ в интернет;
  • IP-адреса BGP-роутеров;
  • ASN (номер автономной системы) на BGP-роутере;
  • ASN (номер автономной системы) в кластере;
  • диапазон, из которого анонсировать адреса.

Использование хранилища данных

В кластере может одновременно использоваться различное количество типов хранилищ. В минимальной конфигурации потребуются:

• Datastore, в котором Kubernetes-кластер будет заказывать PersistentVolume;
• Datastore, в котором будут заказываться root-диски для виртуальной машины (это может быть тот же Datastore, что и для PersistentVolume).
