Модуль istio: примеры

Модуль istio: примеры

Circuit Breaker

Для выявления проблемных эндпоинтов используются настройки outlierDetection в custom resource DestinationRule. Более подробно алгоритм Outlier Detection описан в документации Envoy.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: reviews-cb-policy
spec:
  host: reviews.prod.svc.cluster.local
  trafficPolicy:
    connectionPool:
      tcp:
        maxConnections: 100 # Максимальное число коннектов в сторону host, суммарно для всех эндпоинтов.
      http:
        maxRequestsPerConnection: 10 # Каждые 10 запросов коннект будет пересоздаваться.
    outlierDetection:
      consecutive5xxErrors: 7 # Допустимо 7 ошибок (включая пятисотые, TCP-таймауты и HTTP-таймауты)
      interval: 5m            # в течение пяти минут,
      baseEjectionTime: 15m   # после которых эндпоинт будет исключен из балансировки на 15 минут.

А также для настройки HTTP-таймаутов используется ресурс VirtualService. Эти таймауты также учитываются при подсчете статистики ошибок на эндпоинтах.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: my-productpage-rule
  namespace: myns
spec:
  hosts:
  - productpage
  http:
  - timeout: 5s
    route:
    - destination:
        host: productpage

Балансировка gRPC

Важно! Чтобы балансировка gRPC-сервисов заработала автоматически, присвойте name с префиксом или значением grpc для порта в соответствующем Service.

Locality Failover

При необходимости ознакомьтесь с основной документацией.

Istio позволяет настроить приоритетный географический фейловер между эндпоинтами. Для определения зоны Istio использует лейблы узлов с соответствующей иерархией:

topology.istio.io/subzone;
topology.kubernetes.io/zone;
topology.kubernetes.io/region.

Это полезно для межкластерного фейловера при использовании совместно с мультикластером.

Важно! Для включения Locality Failover используется ресурс DestinationRule, в котором также необходимо настроить outlierDetection.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: helloworld
spec:
  host: helloworld
  trafficPolicy:
    loadBalancer:
      localityLbSetting:
        enabled: true # Включили LF.
    outlierDetection: # outlierDetection включить обязательно.
      consecutive5xxErrors: 1
      interval: 1s
      baseEjectionTime: 1m

Retry

С помощью ресурса VirtualService можно настроить Retry для запросов.

Внимание! По умолчанию при возникновении ошибок все запросы (включая POST-запросы) выполняются повторно до трех раз.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: ratings-route
spec:
  hosts:
  - ratings.prod.svc.cluster.local
  http:
  - route:
    - destination:
        host: ratings.prod.svc.cluster.local
    retries:
      attempts: 3
      perTryTimeout: 2s
      retryOn: gateway-error,connect-failure,refused-stream

Canary

Важно! Istio отвечает лишь за гибкую маршрутизацию запросов, которая опирается на спецзаголовки запросов (например, cookie) или просто на случайность. За настройку этой маршрутизации и «переключение» между канареечными версиями отвечает CI/CD-система.

Подразумевается, что в одном namespace выкачено два Deployment с разными версиями приложения. У подов разных версий разные лейблы (version: v1 и version: v2).

Требуется настроить два custom resource:

DestinationRule с описанием, как идентифицировать разные версии вашего приложения (subset’ы);
VirtualService с описанием, как распределять трафик между разными версиями приложения.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: productpage-canary
spec:
  host: productpage
  # subset'ы доступны только при обращении к хосту через VirtualService из пода под управлением Istio.
  # Эти subset'ы должны быть указаны в маршрутах.
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productpage-canary
spec:
  hosts:
  - productpage
  http:
  - match:
    - headers:
       cookie:
         regex: "^(.*;?)?(canary=yes)(;.*)?"
    route:
    - destination:
        host: productpage
        subset: v2 # Ссылка на subset из DestinationRule.
  - route:
    - destination:
        host: productpage
        subset: v1

Распределение по вероятности

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productpage-canary
spec:
  hosts:
  - productpage
  http:
  - route:
    - destination:
        host: productpage
        subset: v1 # Ссылка на subset из DestinationRule.
      weight: 90 # Процент трафика, который получат поды с лейблом version: v1.
  - route:
    - destination:
        host: productpage
        subset: v2
      weight: 10

Ingress для публикации приложений

Istio Ingress Gateway

Пример:

apiVersion: deckhouse.io/v1alpha1
kind: IngressIstioController
metadata:
 name: main
spec:
  # ingressGatewayClass содержит значение селектора меток, используемое при создании ресурса Gateway.
  ingressGatewayClass: istio-hp
  inlet: HostPort
  hostPort:
    httpPort: 80
    httpsPort: 443
  nodeSelector:
    node-role/frontend: ''
  tolerations:
    - effect: NoExecute
      key: dedicated
      operator: Equal
      value: frontend
  resourcesRequests:
    mode: VPA

apiVersion: v1
kind: Secret
metadata:
  name: app-tls-secert
  namespace: d8-ingress-istio # Обратите внимание, что namespace не является app-ns.
type: kubernetes.io/tls
data:
  tls.crt: |
    <tls.crt data>
  tls.key: |
    <tls.key data>

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: gateway-app
  namespace: app-ns
spec:
  selector:
    # Селектор меток для использования Istio Ingress Gateway main-hp.
    istio.deckhouse.io/ingress-gateway-class: istio-hp
  servers:
    - port:
        # Стандартный шаблон для использования протокола HTTP.
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - app.example.com
    - port:
        # Стандартный шаблон для использования протокола HTTPS.
        number: 443
        name: https
        protocol: HTTPS
      tls:
        mode: SIMPLE
        # Secret с сертификатом и ключем, который должен быть создан в d8-ingress-istio namespace.
        # Поддерживаемые форматы Secret'ов можно посмотреть по ссылке https://istio.io/latest/docs/tasks/traffic-management/ingress/secure-ingress/#key-formats.
        credentialName: app-tls-secrets
      hosts:
        - app.example.com

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: vs-app
  namespace: app-ns
spec:
  gateways:
    - gateway-app
  hosts:
    - app.example.com
  http:
    - route:
        - destination:
            host: app-svc

NGINX Ingress

Для работы с NGINX Ingress требуется подготовить:

Ingress-контроллер, добавив к нему sidecar от Istio. В нашем случае включить параметр enableIstioSidecar у custom resource IngressNginxController модуля ingress-nginx.
Ingress-ресурс, который ссылается на Service. Обязательные аннотации для Ingress-ресурса:
- nginx.ingress.kubernetes.io/service-upstream: "true" — с этой аннотацией Ingress-контроллер будет отправлять запросы на ClusterIP сервиса (из диапазона Service CIDR) вместо того, чтобы слать их напрямую в поды приложения. Sidecar-контейнер istio-proxy перехватывает трафик только в сторону диапазона Service CIDR, остальные запросы отправляются напрямую;
- nginx.ingress.kubernetes.io/upstream-vhost: myservice.myns.svc — с данной аннотацией sidecar сможет идентифицировать прикладной сервис, для которого предназначен запрос.

Примеры:

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: productpage
  namespace: bookinfo
  annotations:
    # Просим nginx проксировать трафик на ClusterIP вместо собственных IP подов.
    nginx.ingress.kubernetes.io/service-upstream: "true"
    # В Istio вся маршрутизация осуществляется на основе `Host:` заголовка запросов.
    # Чтобы не сообщать Istio о существовании внешнего домена `productpage.example.com`,
    # мы просто используем внутренний домен, о котором Istio осведомлен.
    nginx.ingress.kubernetes.io/upstream-vhost: productpage.bookinfo.svc
spec:
  rules:
    - host: productpage.example.com
      http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: productpage
              port:
                number: 9080

apiVersion: v1
kind: Service
metadata:
  name: productpage
  namespace: bookinfo
spec:
  ports:
  - name: http
    port: 9080
  selector:
    app: productpage
  type: ClusterIP

Примеры настройки авторизации

Алгоритм принятия решения

Важно! Как только для приложения создается AuthorizationPolicy, начинает работать следующий алгоритм принятия решения о судьбе запроса:

Если запрос попадает под политику DENY — запретить запрос.
Если для данного приложения нет политик ALLOW — разрешить запрос.
Если запрос попадает под политику ALLOW — разрешить запрос.
Все остальные запросы — запретить.

Иными словами, если вы явно что-то запретили, работает только ваш запрет. Если же вы что-то явно разрешили, теперь разрешены только явно одобренные запросы (запреты никуда не исчезают и имеют приоритет).

Важно! Для работы политик, основанных на высокоуровневых параметрах, таких как namespace или principal, необходимо, чтобы все вовлеченные сервисы работали под управлением Istio. Также между приложениями должен быть организован Mutual TLS.

Примеры:

Запретим POST-запросы для приложения myapp. Отныне, так как для приложения появилась политика, согласно алгоритму выше будут запрещены только POST-запросы к приложению.

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-post-requests
  namespace: foo
spec:
  selector:
    matchLabels:
      app: myapp
  action: DENY
  rules:
  - to:
    - operation:
        methods: ["POST"]

Здесь для приложения создана политика ALLOW. При ней будут разрешены только запросы из NS bar, остальные запрещены.

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-all
  namespace: foo
spec:
  selector:
    matchLabels:
      app: myapp
  action: ALLOW # default, можно не указывать.
  rules:
  - from:
    - source:
        namespaces: ["bar"]

Здесь для приложения создана политика ALLOW. При этом она не имеет ни одного правила, и поэтому ни один запрос под нее не попадет, но она таки есть. Поэтому, согласно алгоритму, раз что-то разрешено, то все остальное запрещено. В данном случае все остальное — это вообще все запросы.
```
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-all
  namespace: foo
spec:
  selector:
    matchLabels:
      app: myapp
  action: ALLOW # default, можно не указывать.
  rules: []
```
Здесь для приложения созданы политика ALLOW (это default) и одно пустое правило. Под это правило попадает любой запрос и автоматически получает добро.
```
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: allow-all
  namespace: foo
spec:
  selector:
    matchLabels:
      app: myapp
  rules:
  - {}
```

Запретить вообще все в рамках namespace foo

Два способа:

Запретить явно. Здесь мы создаем политику DENY с единственным универсальным фильтром {}, под который попадают все запросы:
```
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-all
  namespace: foo
spec:
  action: DENY
  rules:
  - {}
```
Неявно. Здесь мы создаем политику ALLOW (по умолчанию), но не создаем ни одного фильтра, так что ни один запрос под нее не попадет и будет автоматически запрещен.
```
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: deny-all
  namespace: foo
spec: {}
```

Запретить доступ только из namespace foo

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: deny-from-ns-foo
 namespace: myns
spec:
 action: DENY
 rules:
 - from:
   - source:
       namespaces: ["foo"]

Разрешить запросы только в рамках нашего namespace foo

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-intra-namespace-only
 namespace: foo
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       namespaces: ["foo"]

Разрешить из любого места в нашем кластере

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-my-cluster
 namespace: myns
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["mycluster.local/*"]

Разрешить любые запросы только кластеров foo или bar

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-foo-or-bar-clusters-to-ns-baz
 namespace: baz
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["foo.local/*", "bar.local/*"]

Разрешить любые запросы только кластеров foo или bar, при этом из namespace baz

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-foo-or-bar-clusters-to-ns-baz
 namespace: baz
spec:
 action: ALLOW
 rules:
 - from:
   - source: # Правила ниже логически перемножаются.
       namespaces: ["baz"]
       principals: ["foo.local/*", "bar.local/*"]

Разрешить из любого кластера (по mTLS)

Важно! Если есть запрещающие правила, у них будет приоритет. Смотри алгоритм.

Пример:

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-any-cluster-with-mtls
 namespace: myns
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["*"] # To set mTLS mandatory.

Разрешить вообще откуда угодно (в том числе без mTLS)

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-any
 namespace: myns
spec:
 action: ALLOW
 rules: [{}]

Устройство федерации из двух кластеров с помощью custom resource IstioFederation

Доступно только в редакции Enterprise Edition.

Cluster A:

apiVersion: deckhouse.io/v1alpha1
kind: IstioFederation
metadata:
  name: cluster-b
spec:
  metadataEndpoint: https://istio.k8s-b.example.com/metadata/
  trustDomain: cluster-b.local

Cluster B:

apiVersion: deckhouse.io/v1alpha1
kind: IstioFederation
metadata:
  name: cluster-a
spec:
  metadataEndpoint: https://istio.k8s-a.example.com/metadata/
  trustDomain: cluster-a.local

Устройство мультикластера из двух кластеров с помощью ресурса IstioMulticluster

Доступно только в редакции Enterprise Edition.

Cluster A:

apiVersion: deckhouse.io/v1alpha1
kind: IstioMulticluster
metadata:
  name: cluster-b
spec:
  metadataEndpoint: https://istio.k8s-b.example.com/metadata/

Cluster B:

apiVersion: deckhouse.io/v1alpha1
kind: IstioMulticluster
metadata:
  name: cluster-a
spec:
  metadataEndpoint: https://istio.k8s-a.example.com/metadata/

Управление поведением data plane

Предотвратить завершение работы istio-proxy до завершения соединений основного приложения

По умолчанию в процессе остановки пода все контейнеры, включая istio-proxy, получают сигнал SIGTERM одновременно. Но некоторым приложениям для правильного завершения работы необходимо время и иногда дополнительная сетевая активность. Это невозможно, если istio-proxy завершился раньше.

Решение — добавить в istio-proxy preStop-хук для оценки активности прикладных контейнеров, а единственный доступный метод — это выявление сетевых сокетов приложения, и если таковых нет, тогда можно останавливать контейнер.

Аннотация ниже добавляет описанный выше preStop-хук в контейнер istio-proxy прикладного пода:

annotations:
  inject.istio.io/templates: "sidecar,d8-hold-istio-proxy-termination-until-application-stops"

Ограничения режима перенаправления прикладного трафика `CNIPlugin`

В отличие от режима InitContainer, настройка перенаправления осуществляется в момент создании пода, а не в момент срабатывания init-контейнера istio-init. Это значит, что прикладные init-контейнеры не смогут взаимодействовать с остальными сервисами так как весь трафик будет перенаправлен на обработку в sidecar-контейнер istio-proxy, который ещё не запущен. Обходные пути:

Запустить прикладной init-контейнер от пользователя с uid 1337. Запросы данного пользователя не перехватываются под управление Istio.
Исключить IP-адрес или порт сервиса из-под контроля Istio с помощью аннотаций traffic.sidecar.istio.io/excludeOutboundIPRanges или traffic.sidecar.istio.io/excludeOutboundPorts.

Обновление Istio

Обновление control plane Istio

Deckhouse позволяет инсталлировать несколько версий control plane одновременно:
- Одна глобальная, обслуживает namespace’ы или поды без явного указания версии (label у namespace istio-injection: enabled). Настраивается параметром globalVersion.
- Остальные — дополнительные, обслуживают namespace’ы или поды с явным указанием версии (label у namespace или пода istio.io/rev: v1x19). Настраиваются параметром additionalVersions.

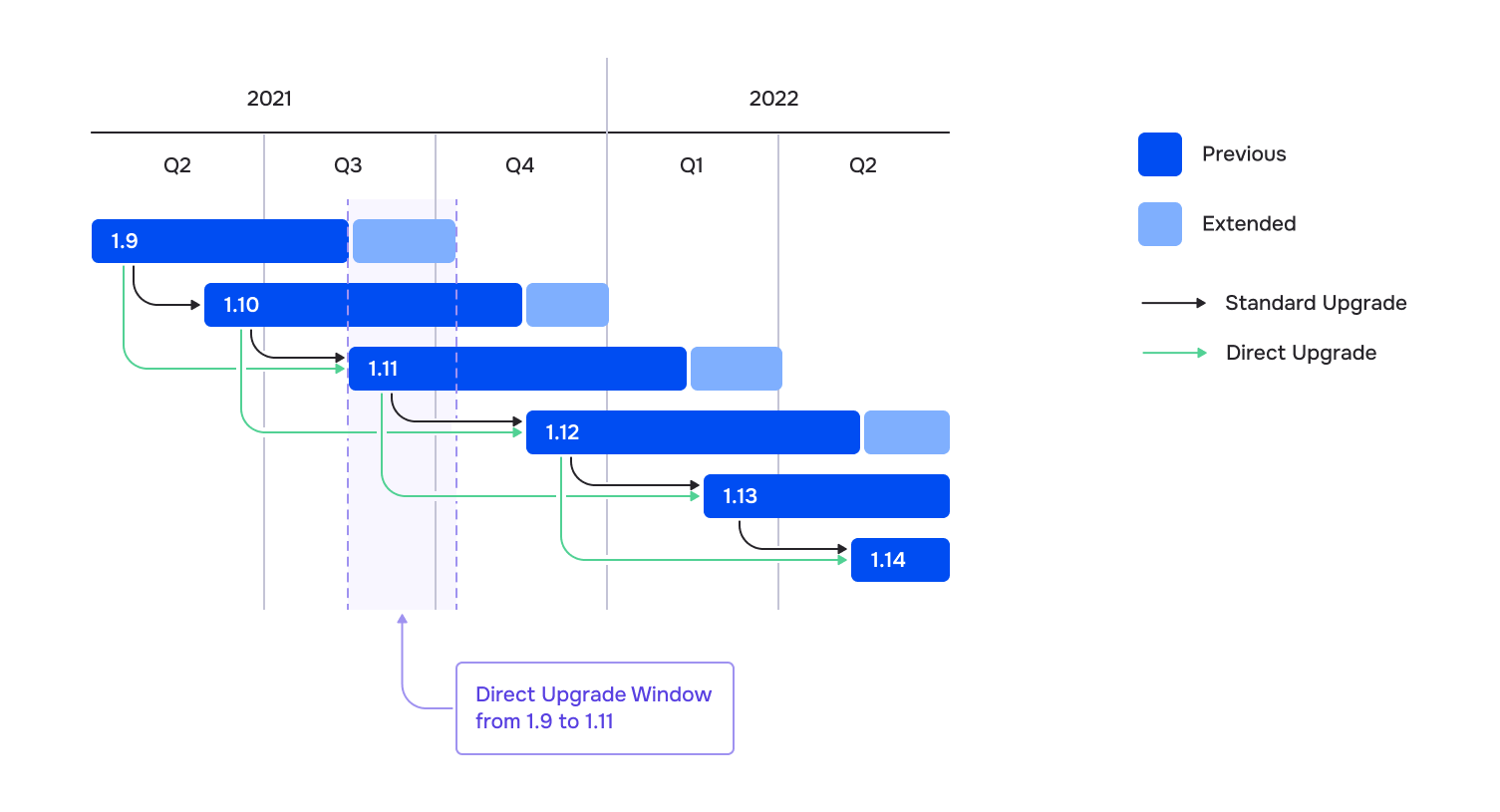

Istio заявляет обратную совместимость между data plane и control plane в диапазоне двух минорных версий:
Алгоритм обновления (для примера, на версию 1.19):
- Добавить желаемую версию в параметр модуля additionalVersions (additionalVersions: ["1.19"]).
- Дождаться появления соответствующего пода istiod-v1x19-xxx-yyy в namespace d8-istio.
- Для каждого прикладного namespace, где включен istio:
  - поменять label istio-injection: enabled на istio.io/rev: v1x19;
  - по очереди пересоздать поды в namespace, параллельно контролируя работоспособность приложения.
- Поменять настройку globalVersion на 1.19 и удалить additionalVersions.
- Убедиться, что старый под istiod удалился.
- Поменять лейблы прикладных namespace на istio-injection: enabled.

Чтобы найти все поды под управлением старой ревизии Istio, выполните:

kubectl get pods -A -o json | jq --arg revision "v1x16" \
  '.items[] | select(.metadata.annotations."sidecar.istio.io/status" // "{}" | fromjson |
   .revision == $revision) | .metadata.namespace + "/" + .metadata.name'

Автоматическое обновление data plane Istio

Доступно только в редакции Enterprise Edition.

Для автоматизации обновления istio-sidecar’ов установите лейбл istio.deckhouse.io/auto-upgrade="true" на Namespace либо на отдельный ресурс — Deployment, DaemonSet или StatefulSet.

Модуль istio: примеры

Circuit Breaker

Балансировка gRPC

Locality Failover

Retry

Canary

Распределение по наличию cookie

Распределение по вероятности

Ingress для публикации приложений

Istio Ingress Gateway

NGINX Ingress

Примеры настройки авторизации

Алгоритм принятия решения

Запретить вообще все в рамках namespace foo

Запретить доступ только из namespace foo

Разрешить запросы только в рамках нашего namespace foo

Разрешить из любого места в нашем кластере

Разрешить любые запросы только кластеров foo или bar

Разрешить любые запросы только кластеров foo или bar, при этом из namespace baz

Разрешить из любого кластера (по mTLS)

Разрешить вообще откуда угодно (в том числе без mTLS)

Устройство федерации из двух кластеров с помощью custom resource IstioFederation

Устройство мультикластера из двух кластеров с помощью ресурса IstioMulticluster

Управление поведением data plane

Предотвратить завершение работы istio-proxy до завершения соединений основного приложения

Ограничения режима перенаправления прикладного трафика CNIPlugin

Обновление Istio

Обновление control plane Istio

Автоматическое обновление data plane Istio

Запросить пробный доступ

Запрос получен

Ошибка

Запросить обратный звонок

Заявка отправлена

Возникла ошибка отправки формы

Запросить обучение

Запрос получен

Ошибка

Запросить демо

Запрос получен

Ошибка

Получите отчет о соответствии рекомендациям PCI SSC

Спасибо

Ошибка

Запросить подробности партнёрской программы

Запрос получен

Ошибка

Ограничения режима перенаправления прикладного трафика `CNIPlugin`
