Стадия жизненного цикла модуля: General Availability

Работоспособность модуля гарантируется только при использовании стоковых ядер, поставляемых вместе с поддерживаемыми дистрибутивами.

Работоспособность модуля при использовании других ядер или дистрибутивов возможна, но не гарантируется.

Если вы создаёте виртуальные машины клонированием, измените UUID у групп томов на созданных таким образом виртуальных машинах. Клонированные группы томов имеют идентичные UUID, что может привести к конфликтам. Подробные инструкции см. в разделе «Как изменить UUID у групп томов при клонировании виртуальных машин?».

Способы и сценарии конфигурации дисковой подсистемы узлов

Существуют два способа конфигурации дисковой подсистемы на узлах кластера Kubernetes в зависимости от условий организации хранилища:

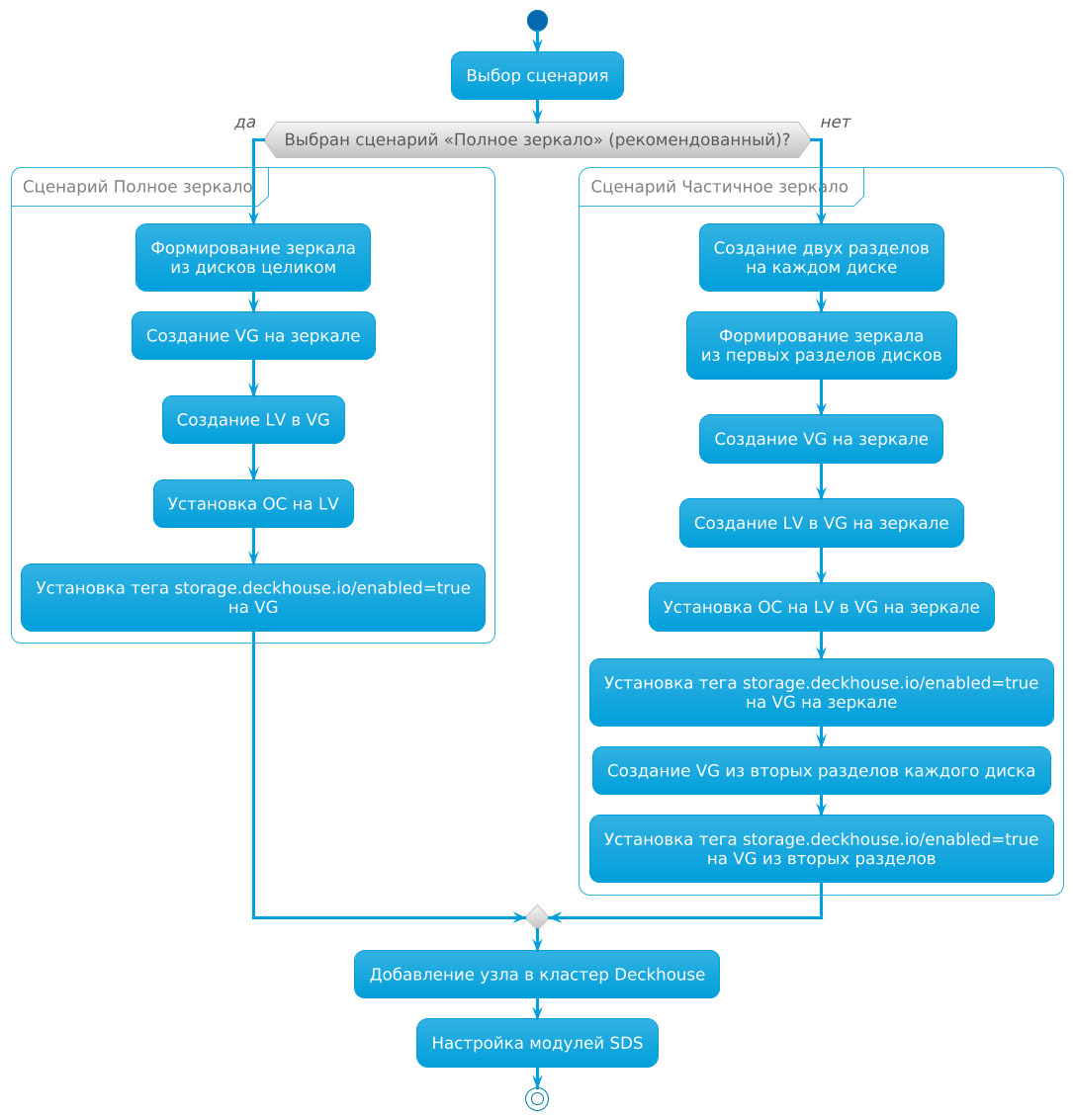

Для каждого из способов конфигурации дисковой подсистемы на узлах существует два сценария конфигурации:

Особенности, плюсы и минусы сценариев приведены в таблице:

Сценарий конфигурации Особенности реализации Плюсы Минусы
«Полное зеркало»
  • Диски не делятся на разделы, делается зеркало из дисков целиком
  • Используется одна группа томов для корневой системы и для данных
  • Надежно
  • Просто в настройке и использовании
  • Удобно распределять место между разными SDS
  • Избыточное место на диске для программно-определяемых хранилищ (SDS), которые сами реплицируют данные
«Частичное зеркало»
  • Диски делятся на 2 раздела
  • Из первых разделов каждого диска создается зеркало. На нем создается группа томов, куда устанавливается ОС
  • Из вторых разделов диска создается группа томов для данных, без зеркалирования
  • Надежно
  • Максимально эффективное использование места
  • Сложно в настройке и использовании
  • Очень сложно перераспределять место между safe- и unsafe-разделами

Различия в конфигурации дисковой подсистемы в зависимости от выбранного сценария изображены на схеме:

Различия в зависимости от выбранного сценария конфигурации

Хранилище с одинаковыми дисками

Используйте этот способ при наличии на узле дисков одного типа.

Полное зеркало

Этот сценарий рекомендуется использовать, так как он надёжен и прост в настройке.

Настройте узел по этому сценарию:

  1. Соберите зеркало из дисков целиком (аппаратно или программно). Это зеркало будет использоваться одновременно для корневой системы и для данных.

  2. При установке операционной системы:

    • создайте группу томов с именем main на зеркале;
    • создайте логический том с именем root в группе томов main;
    • установите операционную систему на логический том root.

  3. Установите тег storage.deckhouse.io/enabled=true для группы томов main, выполнив команду:

    vgchange main --addtag storage.deckhouse.io/enabled=true

  4. Добавьте подготовленный узел в кластер.

    Если узел соответствует nodeSelector, указанному в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, на узле запустится агент модуля sds-node-configurator. Агент обнаружит группу томов main и создаст соответствующий ресурс LVMVolumeGroup в кластере. Ресурс можно использовать для создания томов в модулях sds-replicated-volume или sds-local-volume.

Пример настройки модулей SDS (одинаковые диски, «Полное зеркало»)

Настройте три узла по сценарию «Полное зеркало». После настройки в кластере будут созданы три ресурса LVMVolumeGroup со случайно сгенерированными именами. В будущем будет возможность указать имя для ресурсов LVMVolumeGroup, создаваемых при автоматическом обнаружении групп томов, путём добавления тега LVM с желаемым именем ресурса.

Выведите список ресурсов LVMVolumeGroup, выполнив команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

Пример вывода:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG     AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main   61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main   4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main   108s
Настройка модуля sds-local-volume (одинаковые диски, «Полное зеркало»)

Настройте модуль sds-local-volume по сценарию «Полное зеркало»: создайте ресурс LocalStorageClass и добавьте в него все ресурсы LVMVolumeGroup, чтобы группа томов main использовалась на всех узлах в модуле sds-local-volume. Выполните команду:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: local-sc
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF
Настройка модуля sds-replicated-volume (одинаковые диски, «Полное зеркало»)

Настройте модуль sds-replicated-volume по сценарию «Полное зеркало»:

  1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы группа томов main использовалась на всех узлах в модуле sds-replicated-volume. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

  2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool. Выполните команду:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r1
spec:
  storagePool: data
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r2
spec:
  storagePool: data
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r3
spec:
  storagePool: data
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
EOF

Частичное зеркало

Не поддерживается использование разделов с одинаковыми PARTUUID, а также изменение PARTUUID раздела, который используется для создания группы томов. При создании таблицы разделов рекомендуется выбрать формат GPT, так как PARTUUID в MBR является псевдослучайным и содержит в себе номер раздела. Помимо этого, в MBR нельзя задать атрибут PARTLABEL, который может пригодиться для последующей идентификации раздела.

В этом сценарии на каждом диске создаются два раздела:

  • первый раздел используется для создания зеркала, на котором размещается корневая система и данные SDS, которые не реплицируются;
  • второй раздел используется для создания отдельной группы томов без зеркалирования для данных SDS, которые реплицируются.

Это позволяет максимально эффективно использовать место на диске.

Настройте узел по сценарию «Частичное зеркало»:

  1. При установке операционной системы:

    • создайте по два раздела на каждом диске;
    • соберите зеркало из первых разделов на каждом диске;
    • создайте группу томов с именем main-safe на зеркале;
    • создайте логический том с именем root в группе томов main-safe;
    • установите операционную систему на логический том root.

  2. Установите тег storage.deckhouse.io/enabled=true для группы томов main-safe, выполнив команду:

    vgchange main-safe --addtag storage.deckhouse.io/enabled=true

  3. Создайте группу томов с именем main-unsafe из вторых разделов каждого диска.

  4. Установите тег storage.deckhouse.io/enabled=true для группы томов main-unsafe, выполнив команду:

    vgchange main-unsafe --addtag storage.deckhouse.io/enabled=true

  5. Добавьте подготовленный узел в кластер.

    Если узел соответствует nodeSelector, указанному в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, на узле запустится агент модуля sds-node-configurator. Агент обнаружит группы томов main-safe и main-unsafe и создаст соответствующие ресурсы LVMVolumeGroup в кластере. Ресурсы можно использовать для создания томов в модулях sds-replicated-volume или sds-local-volume.

Пример настройки модулей SDS (одинаковые диски, «Частичное зеркало»)

Пример описывает настройку трёх узлов по сценарию «Частичное зеркало». После настройки в кластере будут созданы шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем будет возможность указать имя для ресурсов LVMVolumeGroup, создаваемых при автоматическом обнаружении групп томов, путём добавления тега LVM с желаемым именем ресурса.

Выведите список ресурсов LVMVolumeGroup, выполнив команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

Пример вывода:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG            AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main-safe     61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main-safe     4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main-safe     108s
vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                main-unsafe   61s
vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                main-unsafe   4m17s
vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                main-unsafe   108s
Настройка модуля sds-local-volume (одинаковые диски, «Частичное зеркало»)

Настройте модуль sds-local-volume по сценарию «Частичное зеркало»: создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только группа томов main-safe. Выполните команду:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: local-sc
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF
Настройка модуля sds-replicated-volume (одинаковые диски, «Частичное зеркало»)

Настройте модуль sds-replicated-volume по сценарию «Частичное зеркало»:

  1. Создайте ресурс ReplicatedStoragePool с именем data-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только группа томов main-safe. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-safe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

  2. Создайте ресурс ReplicatedStoragePool с именем data-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только группа томов main-unsafe. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-unsafe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
    - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
    - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
EOF

  3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались группы томов main-safe и main-unsafe. Выполните команду:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r1
spec:
  storagePool: data-safe # Обратите внимание, что для этого ресурса следует использовать `data-safe`, поскольку у него указано `replication: None`, что означает, что репликация данных для постоянных томов (PV), созданных с этим StorageClass, выполняться не будет
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r2
spec:
  storagePool: data-unsafe # Обратите внимание, что для этого ресурса следует использовать `data-unsafe`, поскольку у него указано `replication: Availability`, что означает, что будет выполняться репликация данных для постоянных томов (PV), созданных с этим StorageClass
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-r3
spec:
  storagePool: data-unsafe # Обратите внимание, что для этого ресурса следует использовать `data-unsafe`, поскольку у него указано `replication: ConsistencyAndAvailability`, что означает, что будет выполняться репликация данных для постоянных томов (PV), созданных с этим StorageClass
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
EOF

Комбинированное хранилище

Используйте комбинированное хранилище при одновременном использовании на узле дисков разных типов.

При комбинировании дисков разных типов для создания хранилища рекомендуется сделать зеркало из дисков одного типа и установить на него операционную систему по сценарию «Полное зеркало», но не использовать для SDS.

Для SDS используйте диски других типов (далее — дополнительные диски), отличающиеся от используемых для зеркала под операционную систему.

Рекомендации по использованию дополнительных дисков в зависимости от их типа:

Тип диска Рекомендуемые цели использования
NVMe SSD Создание томов, требующих высокой производительности
SATA SSD Создание томов, не требующих высокой производительности
HDD Создание томов, не требующих высокой производительности

Дополнительные диски можно настраивать по любому из сценариев «Полное зеркало» либо «Частичное зеркало».

Ниже описан процесс настройки дополнительных дисков на примере следующих типов:

  • NVMe SSD.
  • SATA SSD.
  • HDD.

Настройка дополнительных дисков (Полное зеркало)

Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать группы томов с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

Настройте дополнительные диски на узле по сценарию «Полное зеркало»:

  1. Соберите зеркало из всех дополнительных дисков определенного типа целиком (аппаратно или программно).

  2. Создайте группу томов с именем <vg-name> на зеркале.

  3. Установите тег storage.deckhouse.io/enabled=true для группы томов <vg-name>, выполнив команду:

    vgchange <vg-name> --addtag storage.deckhouse.io/enabled=true

Замените <vg-name> на информативное имя в зависимости от типа дополнительных дисков.

Примеры имён групп томов для дополнительных дисков разных типов:

  • ssd-nvme — для дисков NVMe SSD.
  • ssd-sata — для дисков SATA SSD.
  • hdd — для дисков HDD.

Пример настройки модулей SDS (комбинированное хранилище, «Полное зеркало»)

Пример описывает настройку трёх узлов по сценарию «Полное зеркало». После настройки в кластере будут созданы три ресурса LVMVolumeGroup со случайно сгенерированными именами. В будущем будет возможность указать имя для ресурсов LVMVolumeGroup, создаваемых при автоматическом обнаружении групп томов, путём добавления тега LVM с желаемым именем ресурса.

Выведите список ресурсов LVMVolumeGroup, выполнив команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

Пример вывода:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG          AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>   61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>   4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>   108s

<vg-name> — имя, присвоенное группе томов на зеркале на предыдущем шаге.

Настройка модуля sds-local-volume (комбинированное хранилище, «Полное зеркало»)

Настройте модуль sds-local-volume по сценарию «Полное зеркало»: создайте ресурс LocalStorageClass и добавьте в него все ресурсы LVMVolumeGroup, чтобы группа томов <vg-name> использовалась на всех узлах в модуле sds-local-volume. Выполните команду:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: <local-storage-class-name>
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF

В примере выше <local-storage-class-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

  • local-sc-ssd-nvme — для дисков NVMe SSD.
  • local-sc-ssd-sata — для дисков SATA SSD.
  • local-sc-ssd-hdd — для дисков HDD.

Настройка модуля sds-replicated-volume (комбинированное хранилище, «Полное зеркало»)

Настройте модуль sds-replicated-volume по сценарию «Полное зеркало»:

  1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы группа томов <vg-name> использовалась на всех узлах в модуле sds-replicated-volume. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: <replicated-storage-pool-name>
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

    Замените <replicated-storage-pool-name> на информативное имя в зависимости от типа дополнительных дисков.

    Примеры информативных имён ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme — для дисков NVMe SSD.
    • data-ssd-sata — для дисков SATA SSD.
    • data-hdd — для дисков HDD.

  2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool. Выполните команду:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r1
spec:
  storagePool: <replicated-storage-pool-name>
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r2
spec:
  storagePool: <replicated-storage-pool-name>
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r3
spec:
  storagePool: <replicated-storage-pool-name>
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
EOF

Настройка дополнительных дисков (Частичное зеркало)

Не поддерживается использование разделов с одинаковыми PARTUUID, а также изменение PARTUUID раздела, который используется для создания группы томов. При создании таблицы разделов рекомендуется выбрать формат GPT, так как PARTUUID в MBR является псевдослучайным и содержит в себе номер раздела. Помимо этого, в MBR нельзя задать атрибут PARTLABEL, который может пригодиться для последующей идентификации раздела.

Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать группы томов с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

В этом сценарии на каждом диске создаются два раздела:

  • первый раздел используется для создания зеркала для данных SDS, которые не реплицируются;
  • второй раздел используется для создания отдельной группы томов без зеркалирования для данных SDS, которые реплицируются.

Это позволяет максимально эффективно использовать место на диске.

Настройте узел с дополнительными дисками по сценарию «Частичное зеркало»:

  1. Создайте по два раздела на каждом дополнительном диске.

  2. Соберите зеркало из первых разделов на каждом диске.

  3. Создайте группу томов с именем <vg-name>-safe на зеркале.

  4. Создайте группу томов с именем <vg-name>-unsafe из вторых разделов каждого диска.

  5. Установите тег storage.deckhouse.io/enabled=true для групп томов <vg-name>-safe и <vg-name>-unsafe, выполнив команды:

    vgchange <vg-name>-safe --addtag storage.deckhouse.io/enabled=true
vgchange <vg-name>-unsafe --addtag storage.deckhouse.io/enabled=true

    Замените <vg-name> на информативный префикс в зависимости от типа дополнительных дисков.

    Примеры информативного префикса <vg-name> для дополнительных дисков разных типов:

    • ssd-nvme — для дисков NVMe SSD.
    • ssd-sata — для дисков SATA SSD.
    • hdd — для дисков HDD.

Пример настройки модулей SDS (комбинированное хранилище, «Частичное зеркало»)

Пример описывает настройку трёх узлов по сценарию «Частичное зеркало». После настройки в кластере будут созданы шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем будет возможность указать имя для ресурсов LVMVolumeGroup, создаваемых при автоматическом обнаружении групп томов, путём добавления тега LVM с желаемым именем ресурса.

Выведите список ресурсов LVMVolumeGroup, выполнив команду:

d8 k get lvmvolumegroups.storage.deckhouse.io

Пример вывода:

NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG                AGE
vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-safe     61s
vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-safe     4m17s
vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-safe     108s
vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-unsafe   61s
vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-unsafe   4m17s
vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-unsafe   108s

<vg-name> — префикс имени, присвоенного группе томов, созданной на предыдущем шаге.

Настройка модуля sds-local-volume (комбинированное хранилище, «Частичное зеркало»)

Настройте модуль sds-local-volume по сценарию «Частичное зеркало»: создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только группа томов <vg-name>-safe. Выполните команду:

d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: LocalStorageClass
metadata:
  name: <local-storage-class-name>
spec:
  lvm:
    lvmVolumeGroups:
      - name: vg-08d3730c-9201-428d-966c-45795cba55a6
      - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
      - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
    type: Thick
  reclaimPolicy: Delete
  volumeBindingMode: WaitForFirstConsumer
EOF

В примере выше <local-storage-class-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

  • local-sc-ssd-nvme — для дисков NVMe SSD.
  • local-sc-ssd-sata — для дисков SATA SSD.
  • local-sc-hdd — для дисков HDD.

Настройка модуля sds-replicated-volume (комбинированное хранилище, «Частичное зеркало»)

Настройте модуль sds-replicated-volume по сценарию «Частичное зеркало»:

  1. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только группа томов <vg-name>-safe. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-<vg-name>-safe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-08d3730c-9201-428d-966c-45795cba55a6
    - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
    - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
EOF

    Замените data-<vg-name>-safe на информативное имя в зависимости от типа дополнительных дисков.

    Примеры информативных имён ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-safe — для дисков NVMe SSD.
    • data-ssd-sata-safe — для дисков SATA SSD.
    • data-hdd-safe — для дисков HDD.

  2. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только группа томов <vg-name>-unsafe. Выполните команду:

    d8 k apply -f -<<EOF
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStoragePool
metadata:
  name: data-<vg-name>-unsafe
spec:
  type: LVM
  lvmVolumeGroups:
    - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
    - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
    - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
EOF

    В примере выше data-<vg-name>-unsafe замените на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-unsafe — для дисков NVMe SSD.
    • data-ssd-sata-unsafe — для дисков SATA SSD.
    • data-hdd-unsafe — для дисков HDD.

  3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались группы томов <vg-name>-safe и <vg-name>-unsafe. Выполните команду:

    d8 k apply -f -<<EOF
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r1
spec:
  storagePool: data-<vg-name>-safe # Обратите внимание, что для этого ресурса следует использовать `data-<vg-name>-safe`, поскольку у него указано `replication: None`, что означает, что репликация данных для постоянных томов (PV), созданных с этим StorageClass, выполняться не будет
  replication: None
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r2
spec:
  storagePool: data-<vg-name>-unsafe # Обратите внимание, что для этого ресурса следует использовать `data-<vg-name>-unsafe`, поскольку у него указано `replication: Availability`, что означает, что будет выполняться репликация данных для постоянных томов (PV), созданных с этим StorageClass
  replication: Availability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
---
apiVersion: storage.deckhouse.io/v1alpha1
kind: ReplicatedStorageClass
metadata:
  name: replicated-sc-ssd-nvme-r3
spec:
  storagePool: data-<vg-name>-unsafe # Обратите внимание, что для этого ресурса следует использовать `data-<vg-name>-unsafe`, поскольку у него указано `replication: ConsistencyAndAvailability`, что означает, что будет выполняться репликация данных для постоянных томов (PV), созданных с этим StorageClass
  replication: ConsistencyAndAvailability
  reclaimPolicy: Delete
  topology: Ignored # При указании данной топологии в кластере не должно быть зон
EOF

    Замените data-<vg-name>-unsafe на информативное имя в зависимости от типа дополнительных дисков.

    Примеры информативных имён ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-unsafe — для дисков NVMe SSD.
    • data-ssd-sata-unsafe — для дисков SATA SSD.
    • data-hdd-unsafe — для дисков HDD.

    Замените data-<vg-name>-safe на информативное имя в зависимости от типа дополнительных дисков.

    Примеры информативных имён ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

    • data-ssd-nvme-safe — для дисков NVMe SSD.
    • data-ssd-sata-safe — для дисков SATA SSD.
    • data-hdd-safe — для дисков HDD.
