Работоспособность модуля гарантируется только при использовании стоковых ядер, поставляемых вместе с поддерживаемыми дистрибутивами.

Работоспособность модуля при использовании других ядер или дистрибутивов возможна, но не гарантируется.

Если вы создаёте виртуальные машины клонированием, необходимо изменить UUID у групп томов (VG) на созданных таким образом виртуальных машинах, выполнив команду vgchange -u. Данная команда сгенерирует новые UUID для всех VG на виртуальной машине. При необходимости команду можно добавить в скрипт cloud-init.

Изменить UUID у VG можно, только если в группе томов нет активных логических томов (LV). Чтобы деактивировать логический том, отмонтируйте его и выполните следующую команду:

lvchange -an <VG_or_LV_NAME>

, где <VG_or_LV_NAME> — название VG, для деактивации всех томов в группе, или название LV, для деактивации конкретного тома.

Способы и сценарии конфигурации дисковой подсистемы узлов

На данной странице рассматриваются 2 способа конфигурации дисковой подсистемы на узлах кластера Kubernetes в зависимости от условий организации хранилища:

Для каждого из способов конфигурации дисковой подсистемы на узлах существует два сценария конфигурации:

  • «Полное зеркало». Мы рекомендуем использовать данный сценарий конфигурации, поскольку он достаточно надёжен и прост в настройке.
  • «Частичное зеркало».

Особенности, плюсы и минусы сценариев приведены в таблице:

Сценарий конфигурации Особенности реализации Плюсы Минусы
«Полное зеркало»
  • Диски не делятся на разделы, делается зеркало из дисков целиком
  • Используется одна VG для корневой системы и для данных
  • Надежно
  • Просто в настройке и использовании
  • Удобно распределять место между разными SDS
  • Избыточное место на диске для программно-определяемых хранилищ (SDS), которые сами реплицируют данные
«Частичное зеркало»
  • Диски делятся на 2 раздела
  • Из первых разделов каждого диска создается зеркало. На нем создается VG, куда устанавливается ОС
  • Из вторых разделов диска создается VG для данных, без зеркалирования
    • Надежно
    • Максимально эффективное использование места
    • Сложно в настройке и использовании
    • Очень сложно перераспределять место между safe- и unsafe-разделами

    Различия в порядке конфигурации дисковой подсистемы в зависимости от выбранного сценария конфигурации изображены на схеме:

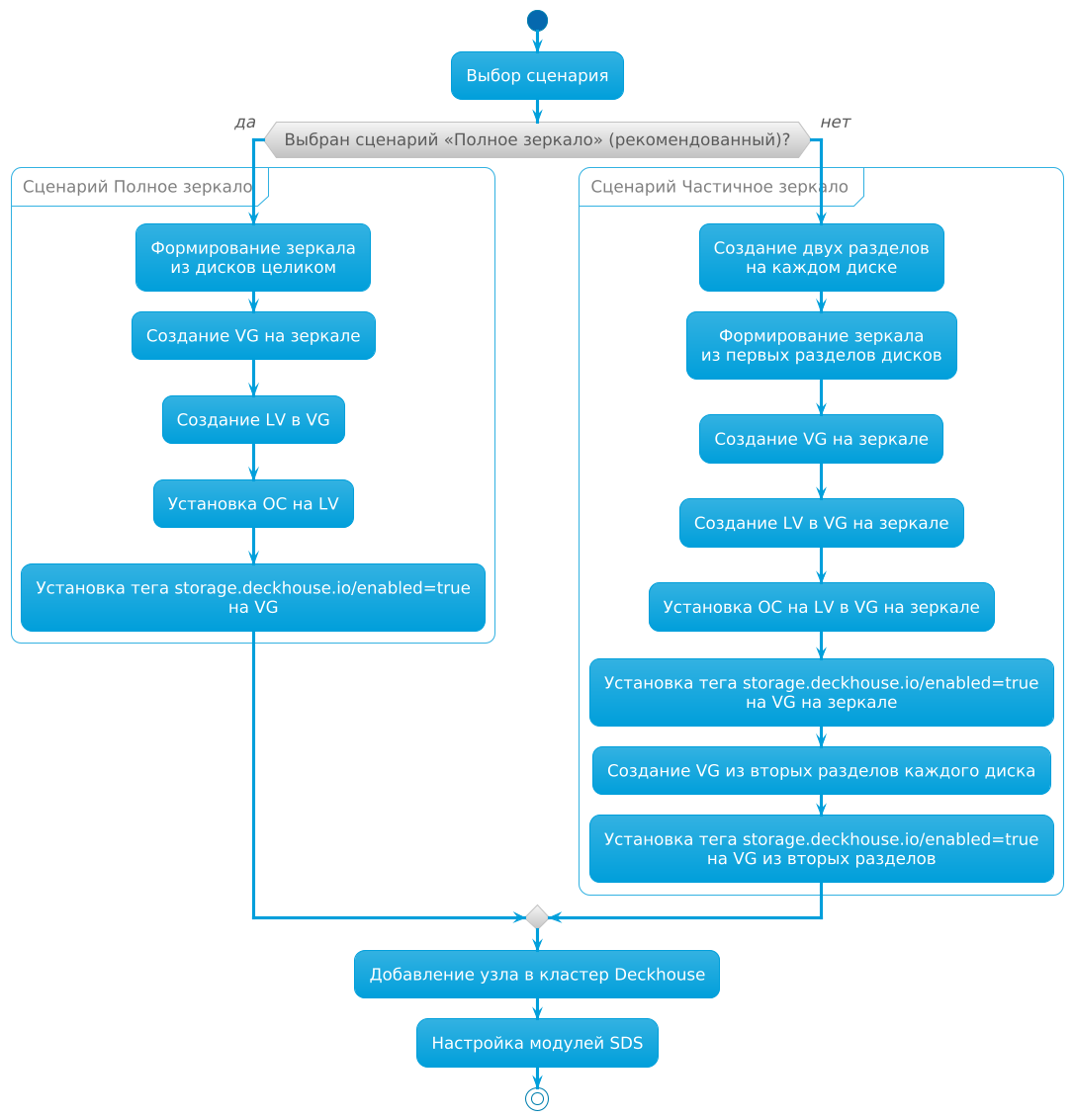

    Флоу с разными сценариями

    Хранилище с одинаковыми дисками

    Этот способ подразумевает использование на узле дисков одного типа.

    Полное зеркало

    Мы рекомендуем использовать этот сценарий конфигурации, поскольку он достаточно надёжен и прост в настройке.

    Чтобы настроить узел по этому сценарию, выполните следующее:

    1. Соберите зеркало из дисков целиком (аппаратно или программно). Это зеркало будет использоваться одновременно для корневой системы и для данных.

    2. При установке операционной системы:

      • создайте VG с именем main на зеркале;
      • создайте LV с именем root в VG main;
      • установите операционную систему на LV root.
    3. Установите тег storage.deckhouse.io/enabled=true для VG main, используя следующую команду:

      vgchange main --addtag storage.deckhouse.io/enabled=true

    4. Добавьте подготовленный узел в кластер Deckhouse.

      Если узел подходит под nodeSelector, который указан в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, то на этом узле запустится агент модуля sds-node-configurator, который определит VG main и добавит соответствующий этой VG ресурс LVMVolumeGroup в кластер Deckhouse. Дальше ресурс LVMVolumeGroup можно использовать для создания томов в модулях sds-replicated-volume или sds-local-volume.

    Пример настройки модулей SDS (одинаковые диски, «Полное зеркало»)

    В данном примере предполагается, что вы настроили три узла по сценарию «Полное зеркало». В кластере Deckhouse при этом появятся три ресурса LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

    Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

    kubectl get lvmvolumegroups.storage.deckhouse.io


    В результате будет выведен следующий список:

    NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG     AGE
    vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main   61s
    vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main   4m17s
    vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main   108s

    Настройка модуля sds-local-volume (одинаковые диски, «Полное зеркало»)

    Чтобы настроить модуль sds-local-volume по сценарию «Полное зеркало», создайте ресурс LocalStorageClass и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG main использовалась на всех узлах в модуле sds-local-volume:

    kubectl apply -f -<<EOF
    apiVersion: storage.deckhouse.io/v1alpha1
    kind: LocalStorageClass
    metadata:
      name: local-sc
    spec:
      lvm:
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
        type: Thick
      reclaimPolicy: Delete
      volumeBindingMode: WaitForFirstConsumer
    EOF

    Настройка модуля sds-replicated-volume (одинаковые диски, «Полное зеркало»)

    Чтобы настроить модуль sds-replicated-volume по сценарию «Полное зеркало», выполните следующее:

    1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG main использовалась на всех узлах в модуле sds-replicated-volume:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: data
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
      EOF

    2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool:

      kubectl apply -f -<<EOF
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r1
      spec:
        storagePool: data
        replication: None
        reclaimPolicy: Delete
        topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r2
      spec:
        storagePool: data
        replication: Availability
        reclaimPolicy: Delete
        topology: Ignored
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r3
      spec:
        storagePool: data
        replication: ConsistencyAndAvailability
        reclaimPolicy: Delete
        topology: Ignored
      EOF


    Частичное зеркало

    Не поддерживается использование разделов с одинаковыми PARTUUID, а также изменение PARTUUID раздела, который используется для создания VG. При создании таблицы разделов рекомендуется выбрать формат GPT, так как PARTUUID в MBR является псевдослучайным и содержит в себе номер раздела. Помимо этого, в MBR нельзя задать атрибут PARTLABEL, который может пригодиться для последующей идентификации раздела в Deckhouse.

    В данном сценарии используются два раздела на каждом диске: один для корневой системы и хранения данных SDS, которые не реплицируются, и другой для данных SDS, которые реплицируются. Первый раздел каждого диска используется для создания зеркала, а второй – для создания отдельной VG без зеркалирования. Это позволяет максимально эффективно использовать место на диске.

    Чтобы настроить узел по сценарию «Частичное зеркало», выполните следующее:

    1. При установке операционной системы:

      • создайте по два раздела на каждом диске;
      • соберите зеркало из первых разделов на каждом диске;
      • создайте VG с именем main-safe на зеркале;
      • создайте LV с именем root в VG main-safe;
      • установите операционную систему на LV root.
    2. Установите тег storage.deckhouse.io/enabled=true для VG main-safe, используя следующую команду:

      vgchange main-safe --addtag storage.deckhouse.io/enabled=true

    3. Создайте VG с именем main-unsafe из вторых разделов каждого диска.

    4. Установите тег storage.deckhouse.io/enabled=true для VG main-unsafe, используя следующую команду:

      vgchange main-unsafe --addtag storage.deckhouse.io/enabled=true

    5. Добавьте подготовленный узел в кластер Deckhouse.

      Если узел подходит под nodeSelector, который указан в spec.nodeSelector модулей sds-replicated-volume или sds-local-volume, то на этом узле запустится агент модуля sds-node-configurator, который определит VG main-safe и main-unsafe и добавит соответствующие этим VG ресурсы LVMVolumeGroup в кластер Deckhouse. Дальше ресурсы LVMVolumeGroup можно использовать для создания томов в модулях sds-replicated-volume или sds-local-volume.

    Пример настройки модулей SDS (одинаковые диски, «Частичное зеркало»)

    В данном примере предполагается, что вы настроили три узла по сценарию «Частичное зеркало». В кластере Deckhouse при этом появятся шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

    Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

    kubectl get lvmvolumegroups.storage.deckhouse.io


    В результате будет выведен следующий список:

    NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG            AGE
    vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                main-safe     61s
    vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                main-safe     4m17s
    vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                main-safe     108s
    vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                main-unsafe   61s
    vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                main-unsafe   4m17s
    vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                main-unsafe   108s

    Настройка модуля sds-local-volume (одинаковые диски, «Частичное зеркало»)

    Чтобы настроить модуль sds-local-volume по сценарию «Частичное зеркало», создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только VG main-safe:

    kubectl apply -f -<<EOF
    apiVersion: storage.deckhouse.io/v1alpha1
    kind: LocalStorageClass
    metadata:
      name: local-sc
    spec:
      lvm:
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
        type: Thick
      reclaimPolicy: Delete
      volumeBindingMode: WaitForFirstConsumer
    EOF

    Настройка модуля sds-replicated-volume (одинаковые диски, «Частичное зеркало»)

    Чтобы настроить модуль sds-replicated-volume по сценарию «Частичное зеркало», выполните следующее:

    1. Создайте ресурс ReplicatedStoragePool с именем data-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только VG main-safe:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: data-safe
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
      EOF

    2. Создайте ресурс ReplicatedStoragePool с именем data-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только VG main-unsafe:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: data-unsafe
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
          - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
          - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
      EOF

    3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались VG main-safe и main-unsafe:

      kubectl apply -f -<<EOF
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r1
      spec:
        storagePool: data-safe # Обратите внимание, что из-за replication: None для этого ресурса используется data-safe; следовательно, репликация данных для постоянных томов (PV), созданных с этим StorageClass, проводиться не будет
        replication: None
        reclaimPolicy: Delete
        topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r2
      spec:
        storagePool: data-unsafe # Обратите внимание, что из-за replication: Availability для этого ресурса используется data-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass
        replication: Availability
        reclaimPolicy: Delete
        topology: Ignored
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-r3
      spec:
        storagePool: data-unsafe # Обратите внимание, что из-за replication: ConsistencyAndAvailability для этого ресурса используется data-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass
        replication: ConsistencyAndAvailability
        reclaimPolicy: Delete
        topology: Ignored
      EOF


    Комбинированное хранилище

    Комбинированное хранилище предполагает одновременное использование на узле дисков разных типов.

    В ситуации, когда для создания хранилища комбинируются диски разных типов, мы рекомендуем сделать зеркало из дисков одного типа и установить на него операционную систему по сценарию «Полное зеркало», но не использовать для SDS.

    Для SDS используйте диски других типов (далее — дополнительные диски), отличающихся от тех, что используются для зеркала под операционную систему.

    Рекомендации по использованию дополнительных дисков в зависимости от их типа:

    Тип диска Рекомендуемые цели использования
    NVMe SSD Создание томов, требующих высокой производительности
    SATA SSD Создание томов, не требующих высокой производительности
    HDD Создание томов, не требующих высокой производительности

    Дополнительные диски можно настраивать по любому из сценариев «Полное зеркало» либо «Частичное зеркало».

    Ниже будет рассмотрен процесс настройки дополнительных дисков на примере следующих типов:

    • NVMe SSD.
    • SATA SSD.
    • HDD.

    Настройка дополнительных дисков (Полное зеркало)

    Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать VG с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

    Чтобы настроить дополнительные диски на узле по сценарию «Полное зеркало», выполните следующее:

    1. Соберите зеркало из всех дополнительных дисков определенного типа целиком (аппаратно или программно).

    2. Создайте VG с именем <vg-name> на зеркале.

    3. Установите тег storage.deckhouse.io/enabled=true для VG <vg-name>, используя следующую команду:

      vgchange <vg-name> --addtag storage.deckhouse.io/enabled=true


    В примере выше <vg-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры имен VG для дополнительных дисков разных типов:

    • ssd-nvme — для дисков NVMe SSD.
    • ssd-sata — для дисков SATA SSD.
    • hdd — для дисков HDD.

    Пример настройки модулей SDS (комбинированное хранилище, «Полное зеркало»)

    В данном примере предполагается, что вы настроили три узла по сценарию «Полное зеркало». В кластере Deckhouse при этом появятся три ресурса LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

    Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

    kubectl get lvmvolumegroups.storage.deckhouse.io


    В результате будет выведен список вида:

    NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG          AGE
    vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>   61s
    vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>   4m17s
    vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>   108s


    где <vg-name> — имя, присвоенное VG на зеркале на предыдущем шаге.

    Настройка модуля sds-local-volume (комбинированное хранилище, «Полное зеркало»)

    Чтобы настроить модуль sds-local-volume по сценарию «Полное зеркало», создайте ресурс LocalStorageClass и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG <vg-name> использовалась на всех узлах в модуле sds-local-volume:

    kubectl apply -f -<<EOF
    apiVersion: storage.deckhouse.io/v1alpha1
    kind: LocalStorageClass
    metadata:
      name: <local-storage-class-name>
    spec:
      lvm:
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
        type: Thick
      reclaimPolicy: Delete
      volumeBindingMode: WaitForFirstConsumer
    EOF


    В примере выше <local-storage-class-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

    • local-sc-ssd-nvme — для дисков NVMe SSD.
    • local-sc-ssd-sata — для дисков SATA SSD.
    • local-sc-ssd-hdd — для дисков HDD.

    Настройка модуля sds-replicated-volume (комбинированное хранилище, «Полное зеркало»)

    Чтобы настроить модуль sds-replicated-volume по сценарию «Полное зеркало», выполните следующее:

    1. Создайте ресурс ReplicatedStoragePool и добавьте в него все ресурсы LVMVolumeGroup, чтобы VG <vg-name> использовалась на всех узлах в модуле sds-replicated-volume:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: <replicated-storage-pool-name>
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
      EOF


      В примере выше <replicated-storage-pool-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

      Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

      • data-ssd-nvme — для дисков NVMe SSD.
      • data-ssd-sata — для дисков SATA SSD.
      • data-hdd — для дисков HDD.
    2. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданного ранее ресурса ReplicatedStoragePool:

      kubectl apply -f -<<EOF
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r1
      spec:
        storagePool: <replicated-storage-pool-name>
        replication: None
        reclaimPolicy: Delete
        topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r2
      spec:
        storagePool: <replicated-storage-pool-name>
        replication: Availability
        reclaimPolicy: Delete
        topology: Ignored
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r3
      spec:
        storagePool: <replicated-storage-pool-name>
        replication: ConsistencyAndAvailability
        reclaimPolicy: Delete
        topology: Ignored
      EOF


    Настройка дополнительных дисков (Частичное зеркало)

    Не поддерживается использование разделов с одинаковыми PARTUUID, а также изменение PARTUUID раздела, который используется для создания VG. При создании таблицы разделов рекомендуется выбрать формат GPT, так как PARTUUID в MBR является псевдослучайным и содержит в себе номер раздела. Помимо этого, в MBR нельзя задать атрибут PARTLABEL, который может пригодиться для последующей идентификации раздела в Deckhouse.

    Ниже описан порядок действий по настройке дополнительных дисков для случая первичного развертывания и конфигурирования кластера при подключении к узлам по SSH. Если у вас уже есть работающий кластер и вы добавляете на его узлы дополнительные диски, рекомендуется создавать и настраивать VG с помощью ресурса LVMVolumeGroup, вместо выполнения на узле приведенных ниже команд.

    В данном сценарии используются два раздела на каждом диске: один для хранения данных SDS, которые не реплицируются, и другой для данных SDS, которые реплицируются. Первый раздел каждого диска используется для создания зеркала, а второй – для создания отдельной VG без зеркалирования. Это позволяет максимально эффективно использовать место на диске.

    Чтобы настроить узел с дополнительными дисками по сценарию «Частичное зеркало», выполните следующее:

    1. создайте по два раздела на каждом дополнительном диске;

    2. соберите зеркало из первых разделов на каждом диске;

    3. создайте VG с именем <vg-name>-safe на зеркале;

    4. создайте VG с именем <vg-name>-unsafe из вторых разделов каждого диска;

    5. установите тег storage.deckhouse.io/enabled=true для VG <vg-name>-safe и <vg-name>-unsafe, используя следующую команду:

      vgchange <vg-name>-safe --addtag storage.deckhouse.io/enabled=true
      vgchange <vg-name>-unsafe --addtag storage.deckhouse.io/enabled=true


      В примере выше <vg-name> замените на информативный префикс, в зависимости от типа дополнительных дисков.

      Примеры информативного префикса <vg-name> для дополнительных дисков разных типов:

      • ssd-nvme — для дисков NVMe SSD.
      • ssd-sata — для дисков SATA SSD.
      • hdd — для дисков HDD.

    Пример настройки модулей SDS (комбинированное хранилище, «Частичное зеркало»)

    В данном примере предполагается, что вы настроили три узла по сценарию «Частичное зеркало». В кластере Deckhouse при этом появятся шесть ресурсов LVMVolumeGroup со случайно сгенерированными именами. В будущем добавится возможность указывать имя для ресурсов LVMVolumeGroup, которые создаются в процессе автоматического обнаружения VG, с помощью тега LVM с желаемым именем ресурса.

    Чтобы вывести список ресурсов LVMVolumeGroup, выполните следующую команду:

    kubectl get lvmvolumegroups.storage.deckhouse.io


    В результате будет выведен список вида:

    NAME                                      THINPOOLS   CONFIGURATION APPLIED   PHASE   NODE       SIZE      ALLOCATED SIZE   VG                AGE
    vg-08d3730c-9201-428d-966c-45795cba55a6   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-safe     61s
    vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-safe     4m17s
    vg-c7863e12-c143-42bb-8e33-d578ce50d6c7   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-safe     108s
    vg-deccf08a-44d4-45f2-aea9-6232c0eeef91   0/0         True                    Ready   worker-2   25596Mi   0                <vg-name>-unsafe   61s
    vg-e0f00cab-03b3-49cf-a2f6-595628a2593c   0/0         True                    Ready   worker-0   25596Mi   0                <vg-name>-unsafe   4m17s
    vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2   0/0         True                    Ready   worker-1   25596Mi   0                <vg-name>-unsafe   108s


    где <vg-name> — префикс имени, присвоенного VG, созданным на предыдущем шаге.

    Настройка модуля sds-local-volume (комбинированное хранилище, «Частичное зеркало»)

    Чтобы настроить модуль sds-local-volume по сценарию «Частичное зеркало», создайте ресурс LocalStorageClass и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-local-volume использовалась только VG <vg-name>-safe:

    kubectl apply -f -<<EOF
    apiVersion: storage.deckhouse.io/v1alpha1
    kind: LocalStorageClass
    metadata:
      name: <local-storage-class-name>
    spec:
      lvm:
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
        type: Thick
      reclaimPolicy: Delete
      volumeBindingMode: WaitForFirstConsumer
    EOF


    В примере выше <local-storage-class-name> замените на информативное имя, в зависимости от типа дополнительных дисков.

    Примеры информативных имен ресурса LocalStorageClass для дополнительных дисков разных типов:

    • local-sc-ssd-nvme — для дисков NVMe SSD.
    • local-sc-ssd-sata — для дисков SATA SSD.
    • local-sc-hdd — для дисков HDD.

    Настройка модуля sds-replicated-volume (комбинированное хранилище, «Частичное зеркало»)

    Чтобы настроить модуль sds-replicated-volume по сценарию «Частичное зеркало», выполните следующее:

    1. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-safe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: None использовалась только VG <vg-name>-safe:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: data-<vg-name>-safe
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-08d3730c-9201-428d-966c-45795cba55a6
          - name: vg-b59ff9e1-6ef2-4761-b5d2-6172926d4f4d
          - name: vg-c7863e12-c143-42bb-8e33-d578ce50d6c7
      EOF


      В примере выше data-<vg-name>-safe замените на информативное имя, в зависимости от типа дополнительных дисков.

      Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

      • data-ssd-nvme-safe — для дисков NVMe SSD.
      • data-ssd-sata-safe — для дисков SATA SSD.
      • data-hdd-safe — для дисков HDD.
    2. Создайте ресурс ReplicatedStoragePool с именем data-<vg-name>-unsafe и добавьте в него ресурсы LVMVolumeGroup, чтобы на всех узлах в модуле sds-replicated-volume в ReplicatedStorageClass с параметром replication: Availability или replication: ConsistencyAndAvailability использовалась только VG <vg-name>-unsafe:

      kubectl apply -f -<<EOF
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStoragePool
      metadata:
        name: data-<vg-name>-unsafe
      spec:
        type: LVM
        lvmVolumeGroups:
          - name: vg-deccf08a-44d4-45f2-aea9-6232c0eeef91
          - name: vg-e0f00cab-03b3-49cf-a2f6-595628a2593c
          - name: vg-fe679d22-2bc7-409c-85a9-9f0ee29a6ca2
      EOF


      В примере выше data-<vg-name>-unsafe замените на информативное имя, в зависимости от типа дополнительных дисков.

      Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

      • data-ssd-nvme-unsafe — для дисков NVMe SSD.
      • data-ssd-sata-unsafe — для дисков SATA SSD.
      • data-hdd-unsafe — для дисков HDD.
    3. Создайте ресурс ReplicatedStorageClass и в поле storagePool укажите имя созданных ранее ресурсов ReplicatedStoragePool, чтобы на всех узлах использовались VG <vg-name>-safe и <vg-name>-unsafe:

      kubectl apply -f -<<EOF
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r1
      spec:
        storagePool: data-<vg-name>-safe # Обратите внимание, что из-за replication: None для этого ресурса используется data-<vg-name>-safe; следовательно, репликация данных для PV, созданных с этим StorageClass, проводиться не будет
        replication: None
        reclaimPolicy: Delete
        topology: Ignored # Если указать данную топологию, в кластере не должно быть зон (узлов с метками topology.kubernetes.io/zone)
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r2
      spec:
        storagePool: data-<vg-name>-unsafe # Обратите внимание, что из-за replication: Availability для этого ресурса используется data-<vg-name>-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass
        replication: Availability
        reclaimPolicy: Delete
        topology: Ignored
      ---
      apiVersion: storage.deckhouse.io/v1alpha1
      kind: ReplicatedStorageClass
      metadata:
        name: replicated-sc-ssd-nvme-r3
      spec:
        storagePool: data-<vg-name>-unsafe # Обратите внимание, что из-за replication: ConsistencyAndAvailability для этого ресурса используется data-<vg-name>-unsafe; следовательно, будет проводиться репликация данных для PV, созданных с этим StorageClass
        replication: ConsistencyAndAvailability
        reclaimPolicy: Delete
        topology: Ignored
      EOF


      В примере выше data-<vg-name>-unsafe замените на информативное имя, в зависимости от типа дополнительных дисков.

      Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

      • data-ssd-nvme-unsafe — для дисков NVMe SSD.
      • data-ssd-sata-unsafe — для дисков SATA SSD.
      • data-hdd-unsafe — для дисков HDD.

      data-<vg-name>-safe замените на информативное имя, в зависимости от типа дополнительных дисков.

      Примеры информативных имен ресурса ReplicatedStoragePool для дополнительных дисков разных типов:

      • data-ssd-nvme-safe — для дисков NVMe SSD.
      • data-ssd-sata-safe — для дисков SATA SSD.
      • data-hdd-safe — для дисков HDD.
