Функциональность модуля может измениться, но основные возможности сохранятся. Совместимость с будущими версиями обеспечивается, но может потребовать дополнительных действий по миграции.

В данном разделе приведена инфрмация по созданию и управлению ресурсами доступными Администратору платформы.

С детальным описанием параметров настройки ресурсов приведенных в данном документе вы можете ознакомится в разделе Custom Resources

Кластерные образы

ClusterVirtualImage используются для хранения образов виртуальных машин.

Образы могут быть следующих видов:

  • Образ диска виртуальной машины, который предназначен для тиражирования идентичных дисков виртуальных машин.
  • ISO-образ, содержащий файлы для установки ОС. Этот тип образа подключается к виртуальной машине как cdrom.

ClusterVirtualImage доступен для всех пространств имен внутри кластера.

Образы могут быть получены из различных источников, таких как HTTP-серверы, на которых расположены файлы образов, или контейнерные реестры (container registries), где образы сохраняются и становятся доступны для скачивания. Также существует возможность загрузить образы напрямую из командной строки, используя утилиту curl.

Создание и использование образа c HTTP-ресурса

  1. Создайте ClusterVirtualImage:

    apiVersion: virtualization.deckhouse.io/v1alpha2
kind: ClusterVirtualImage
metadata:
  name: ubuntu-img
spec:
  dataSource:
    type: HTTP
    http:
      url: "https://cloud-images.ubuntu.com/minimal/releases/jammy/release-20230615/ubuntu-22.04-minimal-cloudimg-amd64.img"

  2. Проверьте статус ClusterVirtualImage с помощью команды:

    kubectl get clustervirtualimage -o wide

# NAME          PHASE   CDROM   PROGRESS   STOREDSIZE   UNPACKEDSIZE   REGISTRY URL                                 AGE
# ubuntu-img    Ready   false   100%       285.9Mi      2.2Gi          dvcr.d8-virtualization.svc/cvi/ubuntu-img    52s

Создание и использование образа из container registry

Cформируйте образ для хранения в container registry.

Ниже представлен пример создания образа c диском Ubuntu 22.04.

  • Загрузите образ локально:

    curl -L https://cloud-images.ubuntu.com/minimal/releases/jammy/release-20230615/ubuntu-22.04-minimal-cloudimg-amd64.img -o ubuntu2204.img

  • Создайте Dockerfile со следующим содержимым:

    FROM scratch
COPY ubuntu2204.img /disk/ubuntu2204.img

  • Соберите образ и загрузите его в container registry. В качестве container registry в примере ниже использован docker.io. для выполнения вам необходимо иметь учетную запись сервиса и настроенное окружение.

    docker build -t docker.io/username/ubuntu2204:latest

    где username — имя пользователя, указанное при регистрации в docker.io.

  • Загрузите созданный образ в container registry с помощью команды:

    docker push docker.io/username/ubuntu2204:latest

  • Чтобы использовать этот образ, создайте в качестве примера ресурс ClusterVirtualImage:

    apiVersion: virtualization.deckhouse.io/v1alpha2
kind: ClusterVirtualImage
metadata:
  name: ubuntu-2204
spec:
  dataSource:
    type: ContainerImage
    containerImage:
      image: docker.io/username/ubuntu2204:latest

  • Чтобы посмотреть ресурс и его статус, выполните команду:

    kubectl get clustervirtualimage

Загрузка образа из командной строки

  1. Чтобы загрузить образ из командной строки, предварительно создайте следующий ресурс, как представлено ниже на примере ClusterVirtualImage:

    apiVersion: virtualization.deckhouse.io/v1alpha2
kind: ClusterVirtualImage
metadata:
  name: some-image
spec:
  dataSource:
    type: Upload

  2. После того как ресурс будет создан, проверьте его статус с помощью команды:

    kubectl get clustervirtualimages some-image -o json | jq .status.uploadCommand -r

> uploadCommand: curl https://virtualization.example.com/upload/dSJSQW0fSOerjH5ziJo4PEWbnZ4q6ffc -T example.iso

    ClusterVirtualImage с типом Upload ожидает начала загрузки образа 15 минут после создания. По истечении этого срока ресурс перейдет в состояние Failed.

  3. Загрузите образ Cirros (представлено в качестве примера):

    curl -L http://download.cirros-cloud.net/0.5.1/cirros-0.5.1-x86_64-disk.img -o cirros.img

  4. Выполните загрузку образа:

    curl https://virtualization.example.com/upload/dSJSQW0fSOerjH5ziJo4PEWbnZ4q6ffc -T cirros.img

    После завершения работы команды curl образ должен быть создан.

  5. Проверьте, что статус созданного образа Ready:

    kubectl get clustervirtualimages -o wide

# NAME          PHASE   CDROM   PROGRESS   STOREDSIZE   UNPACKEDSIZE   REGISTRY URL                                 AGE
# some-image    Ready   false   100%       285.9Mi      2.2Gi          dvcr.d8-virtualization.svc/cvi/some-image    2m21s

Классы виртуальных машин

Ресурс VirtualMachineClass предназначен для централизованной конфигурации предпочтительных параметров виртуальных машин. Он позволяет определять инструкции CPU и политики конфигурации ресурсов CPU и памяти для виртуальных машин, а также определять соотношения этих ресурсов. Помимо этого, VirtualMachineClass обеспечивает управление размещением виртуальных машин по узлам платформы. Это позволяет администраторам эффективно управлять ресурсами платформы виртуализации и оптимально размещать виртуальные машины на узлах платформы.

Платформа виртуализации предоставляет 3 предустановленных ресурса VirtualMachineClass:

kubectl get virtualmachineclass
NAME               PHASE   AGE
host               Ready   6d1h
host-passthrough   Ready   6d1h
generic            Ready   6d1h
  • host - данный класс использует виртуальный CPU, максимально близкий к CPU узла платформы по набору инструкций. Это обеспечивает высокую производительность и функциональность, а также совместимость с живой миграцией для узлов с похожими типами процессоров. Например, миграция ВМ между узлами с процессорами Intel и AMD не будет работать. Это также справедливо для процессоров разных поколений, так как набор инструкций у них отличается.
  • host-passthrough - используется физический CPU узла платформы напрямую без каких-либо изменений. При использовании данного класса, гостевая ВМ может быть мигрирована только на целевой узел, у которого CPU точно соответствует CPU исходного узла.
  • generic - универсальная модель CPU, использующая достаточно старую, но поддерживаемую большинством современных процессоров модель Nehalem. Это позволяет запускать ВМ на любых узлах кластера с возможностью живой миграции.

VirtualMachineClass является обязательным для узказания в конфигурации виртуальной машины, пример того как указывать класс в спецификаии ВМ:

apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachine
metadata:
  name: linux-vm
spec:
  virtualMachineClassName: generic # название ресурса VirtualMachineClass
  ...

Администраторы платформы могут создавать требуемые классы виртуальных машин по своим потребностям, но рекомендуется создавать необходимый миниум. Рассмотрим на следующем примере:

Пример конфигурации VirtualMachineClass

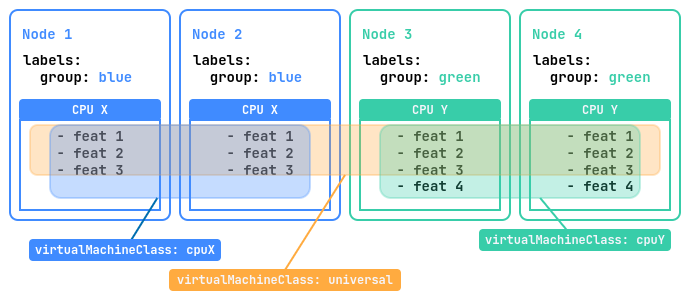

Представим, что у нас есть кластер из четырех узлов. Два из этих узлов с лейблом group=blue оснащены процессором “CPU X” с тремя наборами инструкций, а остальные два узла с лейблом group=green имеют более новый процессор “CPU Y” с четырьмя наборами инструкций.

Для оптимального использования ресурсов данного кластера, рекомендуется создать три дополнительных класса виртуальных машин (VirtualMachineClass):

  • universal: Этот класс позволит виртуальным машинам запускаться на всех узлах платформы и мигрировать между ними. При этом будет использоваться набор инструкций для самой младшей модели CPU, что обеспечит наибольшую совместимость.
  • cpuX: Этот класс будет предназначен для виртуальных машин, которые должны запускаться только на узлах с процессором “CPU X”. ВМ смогут мигрировать между этими узлами, используя доступные наборы инструкций “CPU X”.
  • cpuY: Этот класс предназначен для виртуальных машин, которые должны запускаться только на узлах с процессором “CPU Y”. ВМ смогут мигрировать между этими узлами, используя доступные наборы инструкций “CPU Y”.

Наборы инструкций для процессора — это список всех команд, которые процессор может выполнять, таких как сложение, вычитание или работа с памятью. Они определяют, какие операции возможны, влияют на совместимость программ и производительность, а также могут меняться от одного поколения процессоров к другому.

Примерные конфигурации ресурсов для данного кластера:

---
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineClass
metadata:
  name: universal
spec:
  cpu:
    discovery: {}
    type: Discovery
  sizingPolicies: { ... }
---
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineClass
metadata:
  name: cpuX
spec:
  cpu:
    discovery: {}
    type: Discovery
  nodeSelector:
    matchExpressions:
      - key: group
        operator: In
        values: ["blue"]
  sizingPolicies: { ... }
---
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineClass
metadata:
  name: cpuY
spec:
  cpu:
    discovery:
      matchExpressions:
        - key: group
          operator: In
          values: ["green"]
    type: Discovery
  sizingPolicies: { ... }

Прочие варианты конфигурации

Пример конфигурации ресурса VirtualMachineClass:

apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineClass
metadata:
  name: discovery
spec:
  cpu:
    # сконфигурировать универсальный vCPU для заданного набора узлов
    discovery:
      matchExpressions:
        - key: node-role.kubernetes.io/control-plane
          operator: DoesNotExist
    type: Discovery
  # разрешать запуск ВМ с данным классом только на узлах группы worker
  nodeSelector:
    matchExpressions:
      - key: node.deckhouse.io/group
        operator: In
        values:
          - worker
  # политика конфигурации ресурсов
  sizingPolicies:
    # для диапазона от 1 до 4 ядер возможно использовать от 1 до 8 Гб оперативной памяти с шагом 512Mi
    # т.е 1Гб, 1,5Гб, 2Гб, 2,5Гб итд
    # запрещено использовать выделенные ядра
    # и доступны все варианты параметра corefraction
    - cores:
        min: 1
        max: 4
      memory:
        min: 1Gi
        max: 8Gi
        step: 512Mi
      dedicatedCores: [false]
      coreFractions: [5, 10, 20, 50, 100]
    # для диапазона от 5 до 8 ядер возможно использовать от 5 до 16 Гб оперативной памяти с шагом 1Гб
    # т.е. 5Гб, 6Гб, 7Гб, итд
    # запрещено использовать выделенные ядра
    # и доступны некоторые варианты параметра corefraction
    - cores:
        min: 5
        max: 8
      memory:
        min: 5Gi
        max: 16Gi
        step: 1Gi
      dedicatedCores: [false]
      coreFractions: [20, 50, 100]
    # для диапазона от 9 до 16 ядер возможно использовать от 9 до 32 Гб оперативной памяти с шагом 1Гб
    # можно использовать выделенные ядра (а можно и не использовать)
    # и доступны некоторые варианты параметра corefraction
    - cores:
        min: 9
        max: 16
      memory:
        min: 9Gi
        max: 32Gi
        step: 1Gi
      dedicatedCores: [true, false]
      coreFractions: [50, 100]
    # для диапазона от 17 до 1024 ядер возможно использовать от 1 до 2 Гб оперативной памяти из расчета на одно ядро
    # доступны для использования только выделенные ядра
    # и единственный параметр corefraction = 100%
    - cores:
        min: 17
        max: 1024
      memory:
        perCore:
          min: 1Gi
          max: 2Gi
      dedicatedCores: [true]
      coreFractions: [100]

Далее приведены фрагменты конфигураций VirtualMachineClass для решения различных задач:

  • класс с vCPU с требуемым набором процессорных инструкций, для этого используем type: Features, чтобы задать необходимый набор поддерживаемых инструкций для процессора:

    spec:
  cpu:
    features:
      - vmx
    type: Features

  • класс c универсальным vCPU для заданного набора узлов, для этого используем type: Discovery:

    spec:
  cpu:
    discovery:
      matchExpressions:
        - key: node-role.kubernetes.io/control-plane
          operator: DoesNotExist
    type: Discovery

  • чтобы создать vCPU конкретного процессора с предварительно определенным набором интрукций, используем тип type: Model. Предварительно, чтобы получить перечень названий поддерживаемых CPU для узла кластера, выполните команду:

    kubectl get nodes <node-name> -o json | jq '.metadata.labels | to_entries[] | select(.key | test("cpu-model")) | .key | split("/")[1]' -r

# Примерный вывод:
#
# IvyBridge
# Nehalem
# Opteron_G1
# Penryn
# SandyBridge
# Westmere

далее указать в спецификации ресурса VirtualMachineClass:

spec:
  cpu:
    model: IvyBridge
    type: Model
