Веб-интерфейс визуализации сетевого стека кластера позволяет оперативно анализировать сетевые взаимодействия между подами, сервисами и внешними ресурсами, анализировать сетевую активность и выявлять проблемы с сетью. Реализация этого интерфейса осуществляется модулем cilium-hubble
.
Доступ к веб-интерфейсу
Для перехода в веб-интерфейс визуализации сетевого стека кластера откройте адрес hubble.<ШАБЛОН_ИМЕН_КЛАСТЕРА>
, где <ШАБЛОН_ИМЕН_КЛАСТЕРА>
– строка, соответствующая шаблону DNS-имен кластера, указанному в глобальном параметре modules.publicDomainTemplate
.
При переходе по адресу hubble.<ШАБЛОН_ИМЕН_КЛАСТЕРА>

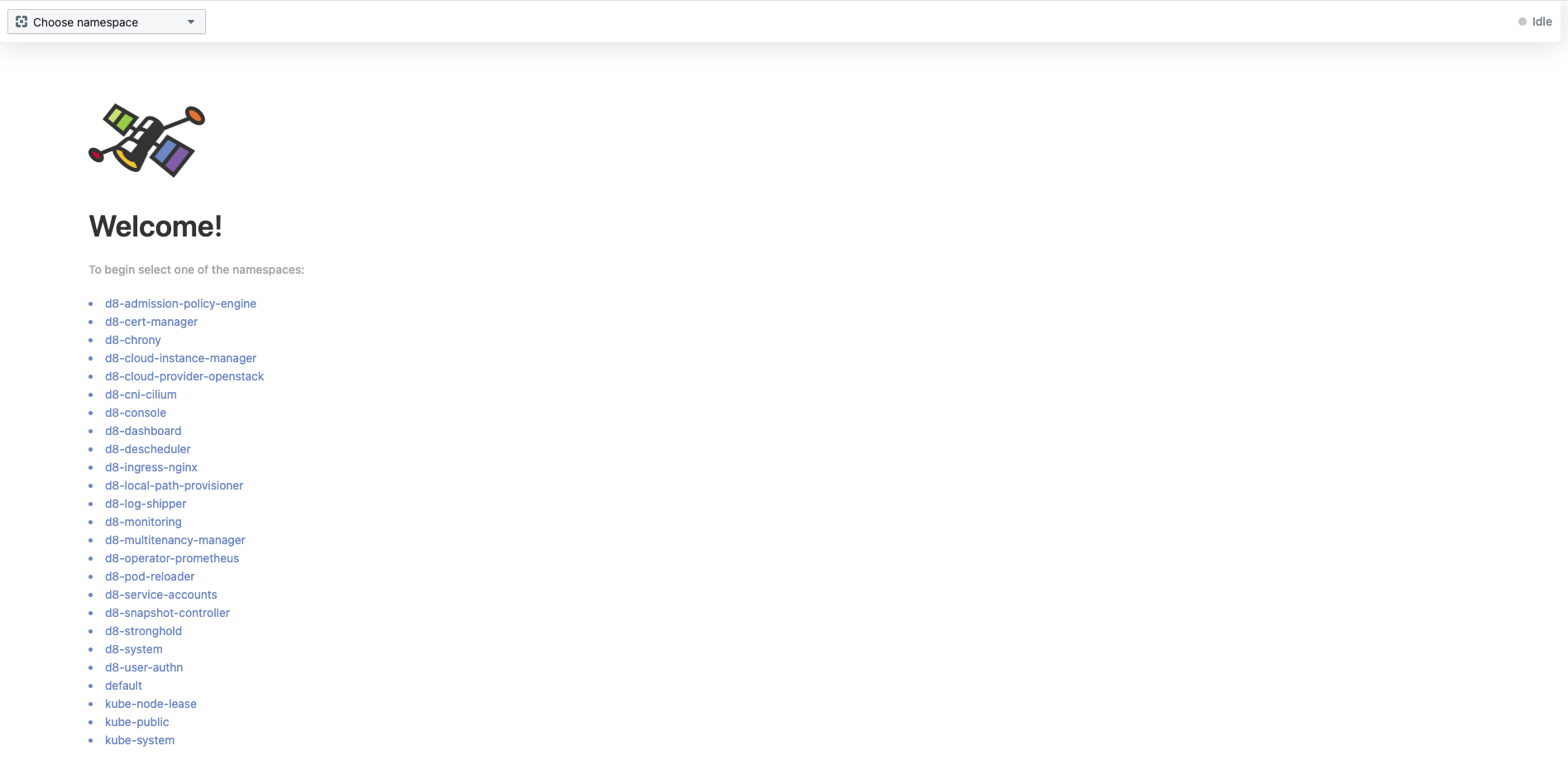

откроется экран выбора пространства имен, для которого будет визуализирован сетевой стек.

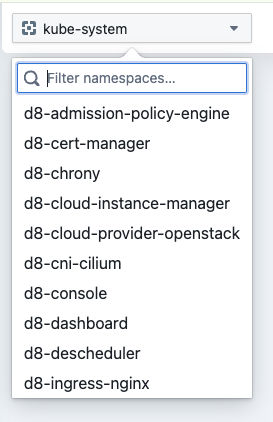

Выберите пространство имен с помощью выпадающего списка в левой верхней части экрана или нажав на название нужного пространства имен в списке в центре экрана.

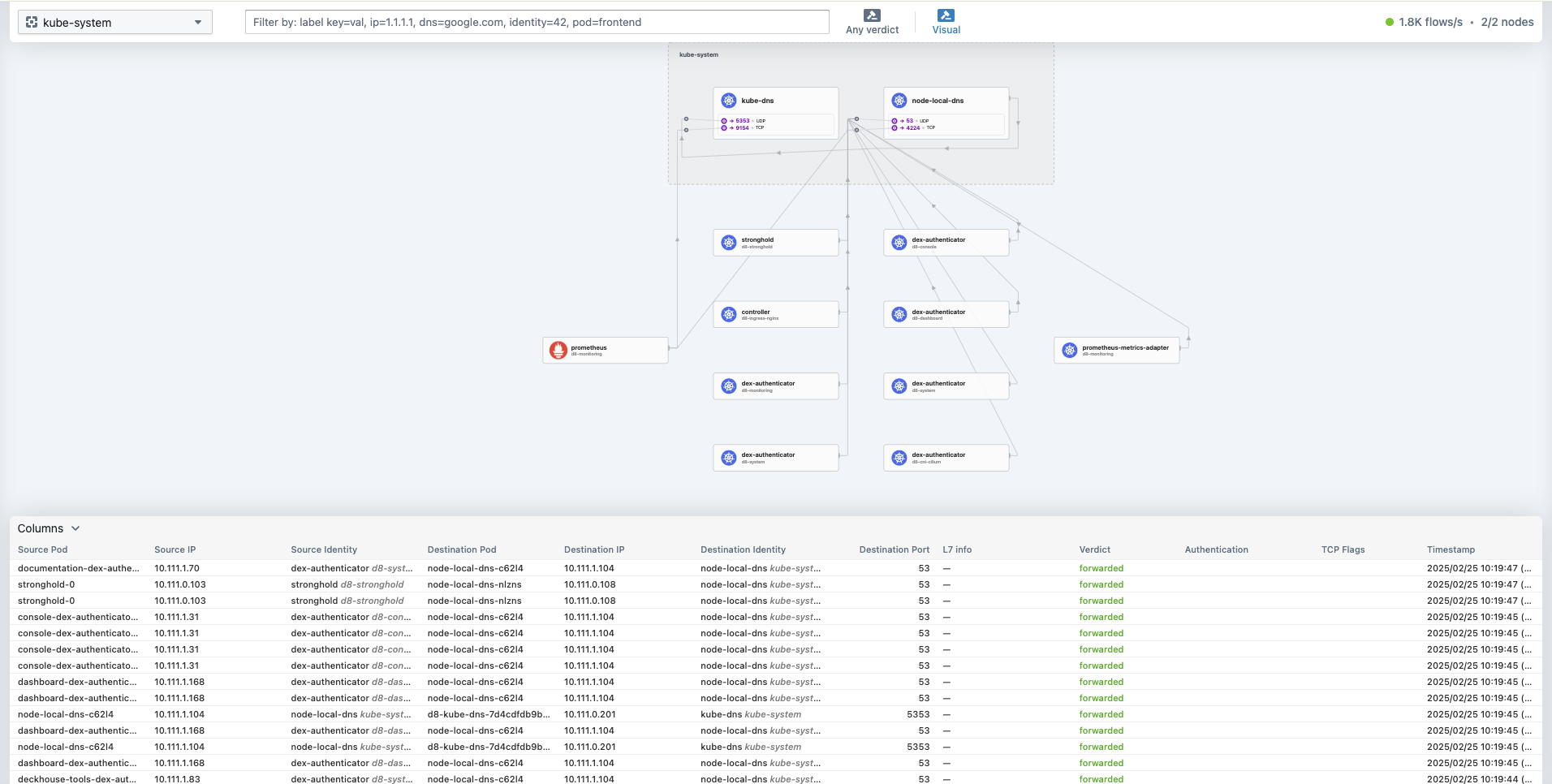

После выбора пространства имен откроется экран с визуализацией сетевого стека и средствами анализа. Он состоит из следующих частей:
- Верхняя панель с фильтрами и краткой сводкой по кластеру (количество потоков и количество узлов). Подробнее о фильтрации данных для отображения — в разделе Фильтрация данных для отображения.
- Схема сетевых потоков. Подробнее о работе с визуальной схемой сетевых потоков — в разделе Работа со схемой сетевых потоков.
- Таблица сетевых потоков и событий. Подробнее о работе с таблицей — в разделе Работа с таблицей сетевых потоков и событий.
Данные на схеме и в таблице сетевых потоков отображаются в реальном времени.
Фильтрация данных для отображения
Чтобы отфильтровать отображаемые данные о сетевом стеке и потоках, воспользуйтесь верхней панелью с фильтрами. Здесь расположены фильтры:
-
для выбора пространства имен (выпадающий список в левой части панели);
-
для выбора ресурсов пространства имен, для которых нужно отобразить потоки (поле ввода в центральной части панели);
-

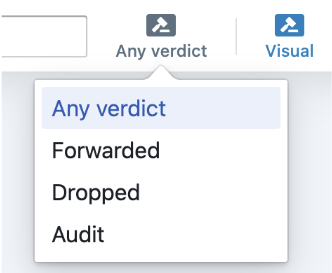

для выбора сетевых потоков на основе решения («вердикта»), принятого по ним Cilium;
-

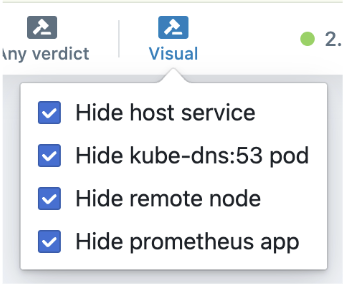

для выбора элементов схемы анализируемого пространства имен.
Работа со схемой сетевых потоков

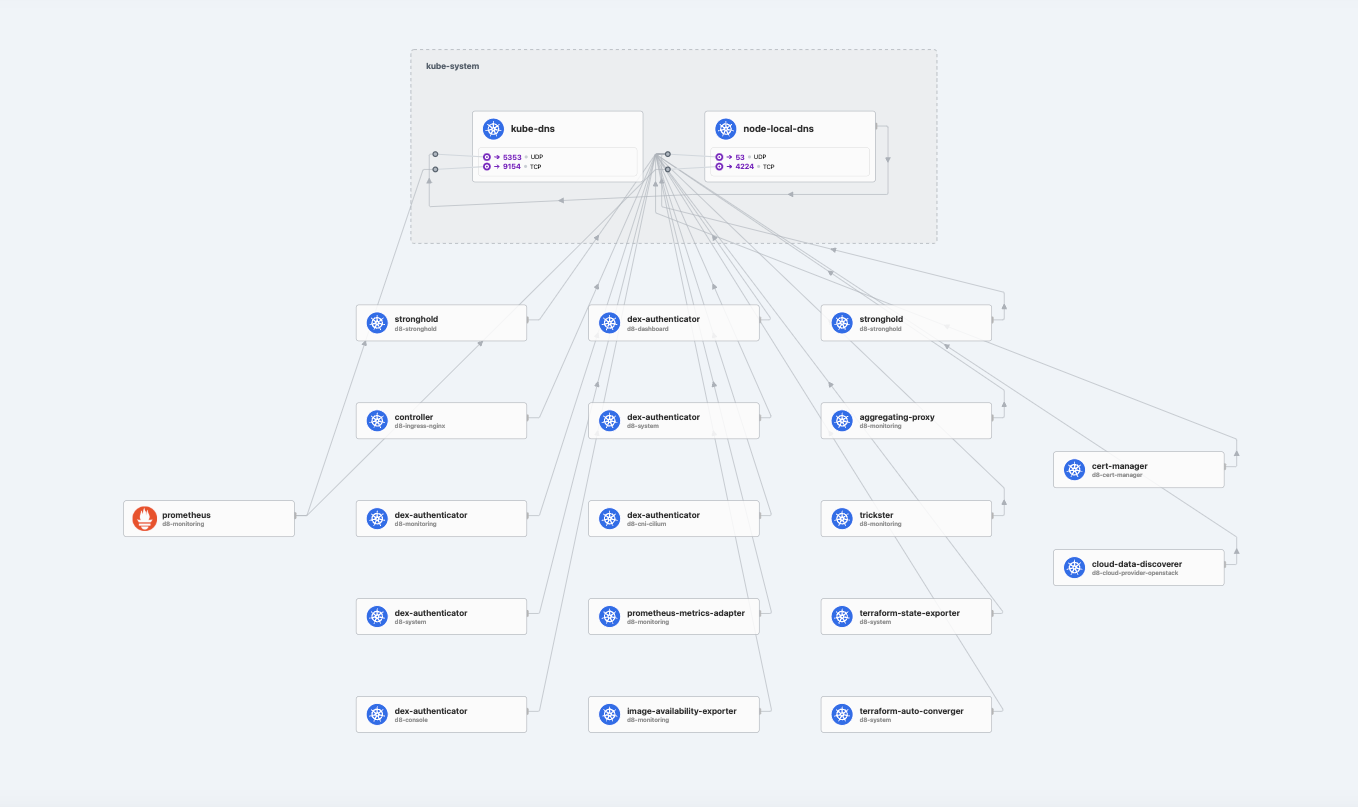

Схема сетевых потоков для выбранного пространства имен отображается в средней части экрана с визуализацией сетевого стека и средствами анализа. На схеме отображаются ресурсы выбранного пространства имен, расположенные в прямоугольнике с названием пространства имен, и внешние элементы, с которыми они взаимодействуют.
Чтобы посмотреть детальную информацию (список лейблов, сетевые взаимодействия и т.д.) по конкретному ресурсу на схеме, нажмите на его название.
Работа с таблицей сетевых потоков и событий

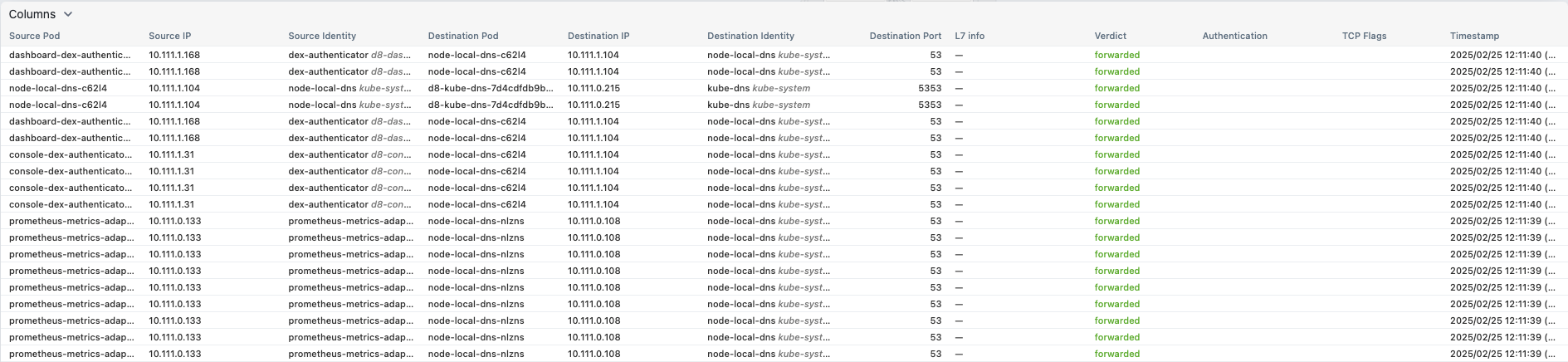

Каждая строка таблицы содержит следующую информацию о сетевом потоке:
- имя пода — источника потока (столбец «Source Pod»);
- IP-адрес пода — источника потока (столбец «Source IP»);
- идентификатор сущности — источника потока (столбец «Source Identity»);
- имя пода — получателя потока (столбец «Destination Pod»);
- IP-адрес пода — получателя потока (столбец «Destination IP»);
- идентификатор сущности-получателя (столбец «Destination Identity»);
- номер порта назначения (столбец «Destination Port»);
- информация о прикладном уровне (Layer 7), если поток использует протоколы HTTP (столбец «L7 info»);
- результат («вердикт») обработки сетевого потока Cilium (столбец «Verdict»);
- информация о результатах проверки подлинности сетевого потока, если такая проверка выполнялась (столбец «Authentication»);
- флаги TCP, связанные с потоком (столбец «TCP Flags»);
- временная метка потока (столбец «Timestamp»).
Настройка набора столбцов таблицы

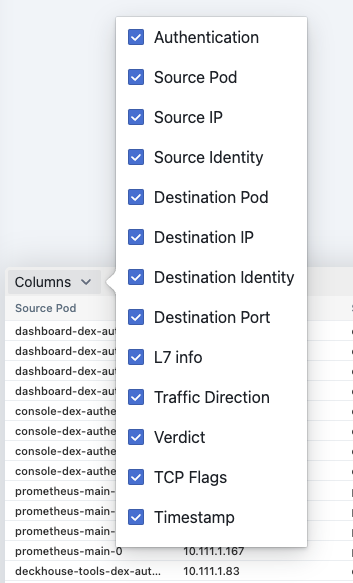

Чтобы настроить набор столбцов, отображаемых в таблице, нажмите «Columns» в ее левой верхней части и выберете нужные.
Просмотр информации о записях таблицы

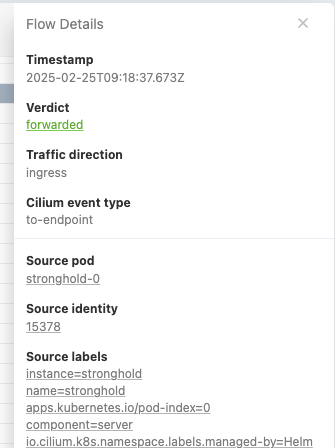

Чтобы посмотреть информацию о записи таблицы в текстовом виде, нажмите в любой части соответствующей строки. Информация отобразится в правой части таблицы. Данные здесь отображаются независимо от того, какой набор столбцов выбран для отображения в таблице.
