Веб-интерфейс системы мониторинга

В качестве веб-интерфейса системы мониторинга используется Grafana.

Главный экран

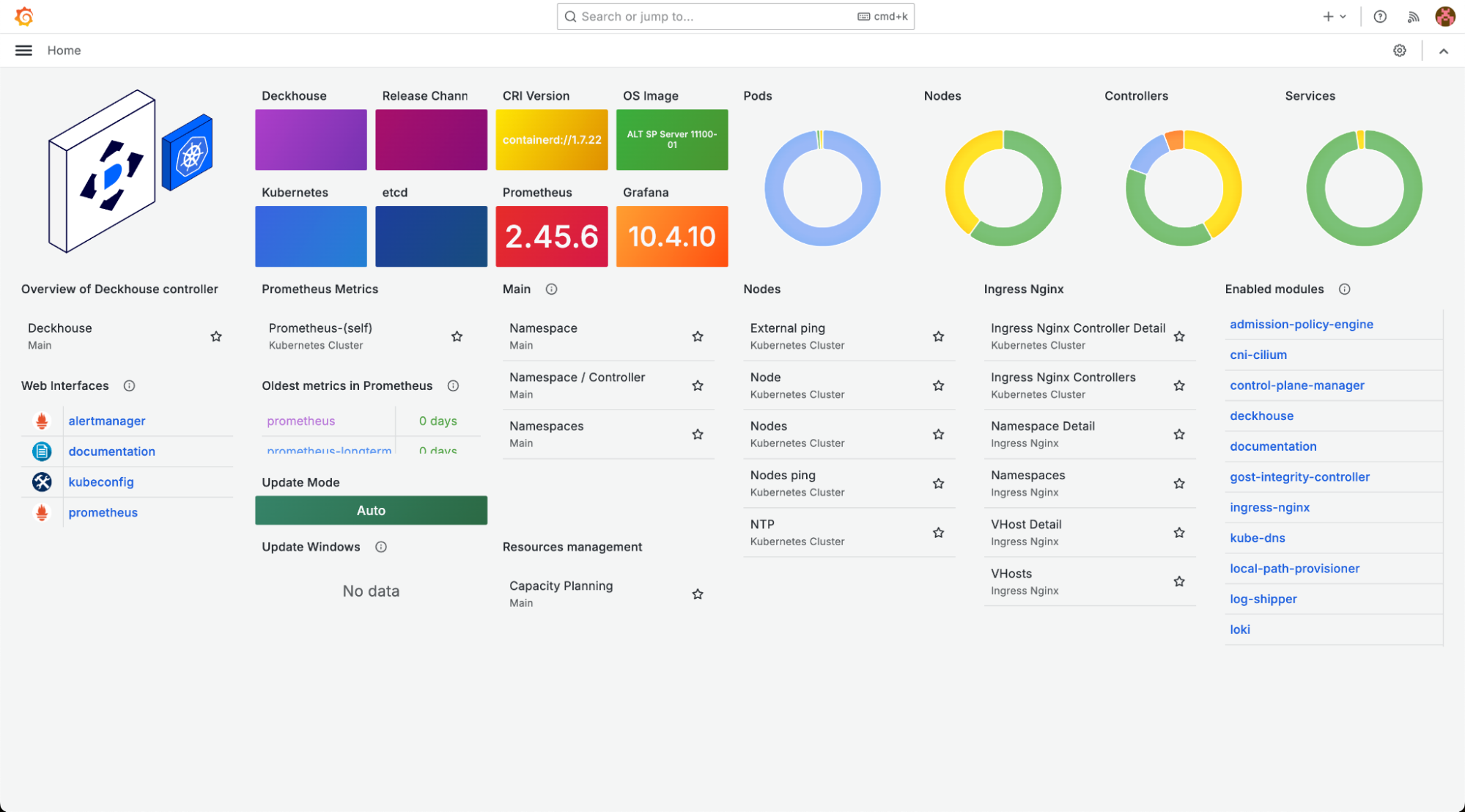

На главном экране Grafana расположена основная информация о кластере и его основных компонентах.

В левой верхней части экрана указаны характеристики основных компонентов кластера: версия containerd, дистрибутив Linux, на базе которого работает кластер, а также версии Grafana, Prometheus и т.д.

В правой верхней части экрана расположены удобные графические обозначения для основных параметров — количества узлов кластере, количество запущенных в ней подов и других сущностей кластера.

Для получения более подробной информации можно навести на любой элемент курсор мыши, нужная информация отображается во всплывающей подсказке.

Ниже блоков с характеристиками расположены быстрые ссылки на дашборды некоторых компонентов кластера. Например, на мониторинг узлов кластера, потребления системных ресурсов его компонентами и статистику сетевого взаимодействия.

Левее расположен блок со ссылками на веб-интерфейсы кластера, доступные для пользователя, а также блок с информацией о способе обновления кластера и временных окнах, в которые это обновление должно произойти (если они настроены).

В левом верхнем углу главного экрана расположена кнопка открытия бокового меню, в котором расположены ссылки на основные элементы Grafana.

При переходе на вкладку «Dashboards» откроется список всех доступных дашбордов Deckhouse, сгруппированных по категориям.

Они имеют вложенную структуру и сгруппированы по назначению — приложения в кластере (Applications), сетевое взаимодействие (Ingress Nginx), параметры кластера (Kubernetes Cluster), основные (Main) и безопасность (Security).

Главный экран Grafana

Работа с дашбордами

Дашборд представляет собой экран с расположенными на нем таблицами и графиками, содержащими информацию о выбранном компоненте кластера.

Дашборд

Фильтрация информации

В верхней части под названием и быстрой ссылкой на родительскую категорию располагается блок фильтров, позволяющий настроить отображение, исключив из выдачи несущественную информацию или сконцентрировав выбор на одном конкретном компоненте.

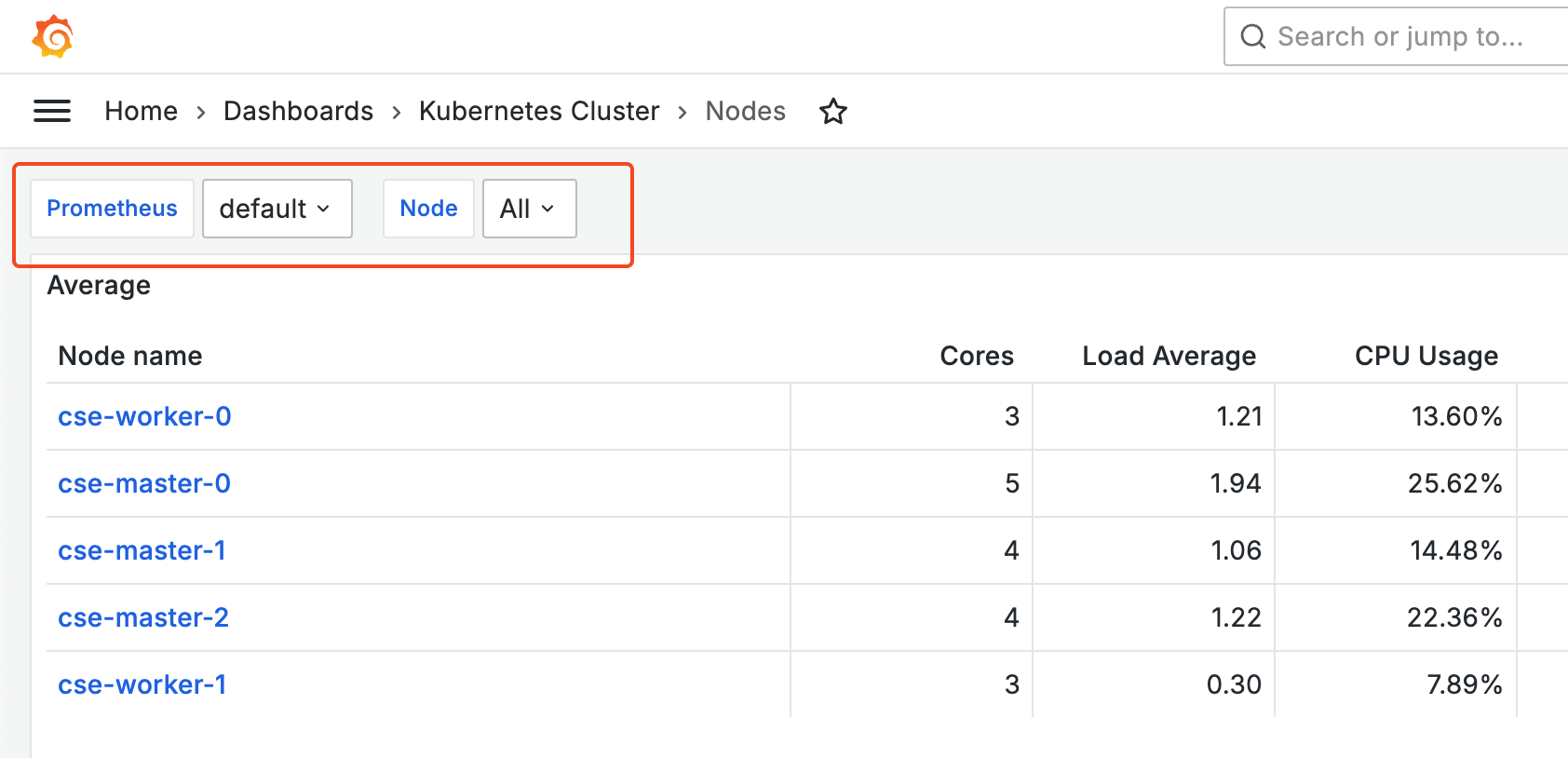

Блок фильтров

Например, на приведенном выше примере с дашбордом узлов кластера можно задать в фильтре отображение только одного из трех узлов, исключив из выдачи информацию об остальных двух узлах.

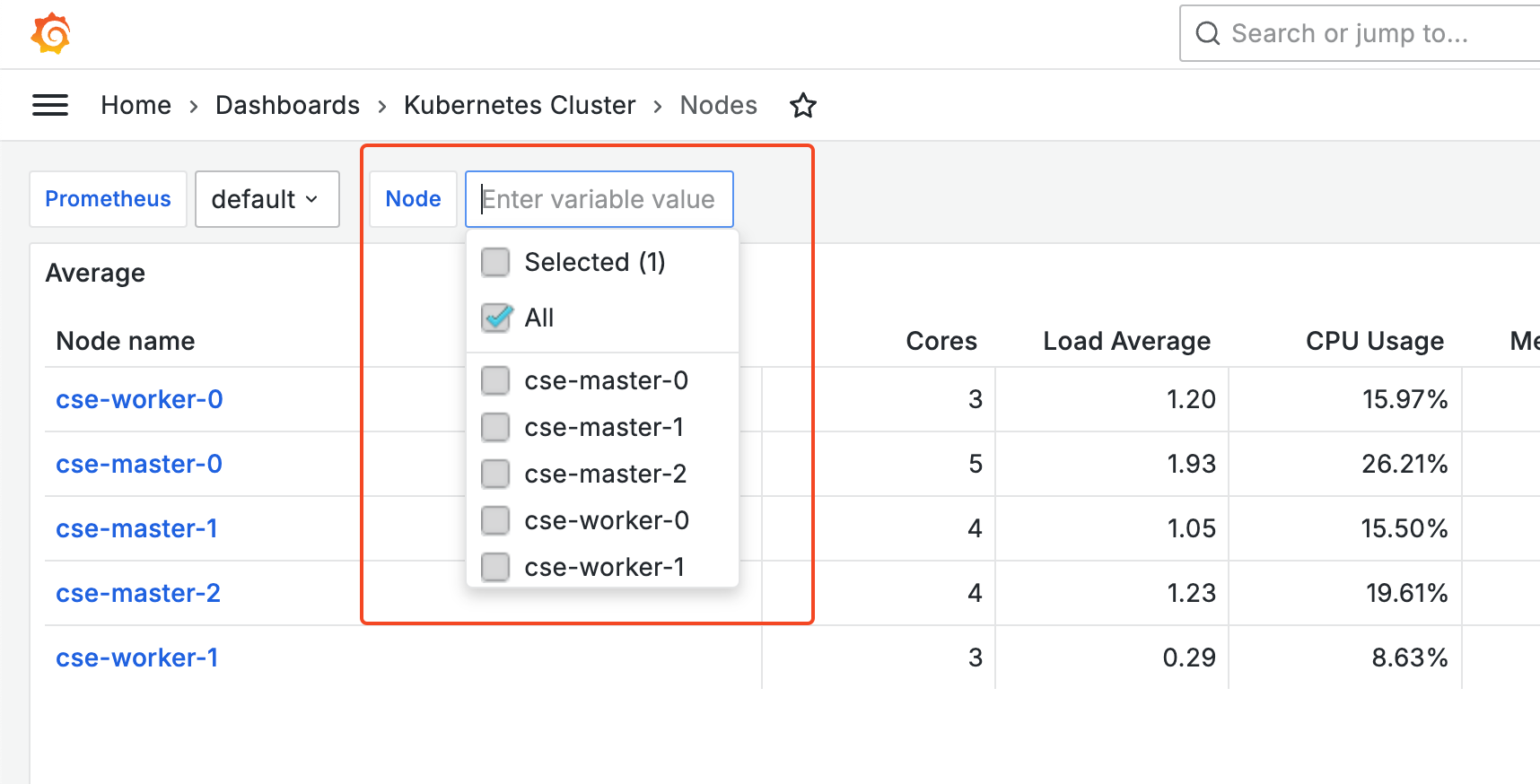

Применение фильтров

После выбора в фильтре параметров дашборд сразу же изменится, и содержимое будет заменено на соответствующее заданным параметрам фильтрации.

Отображение информации

Работа с данными

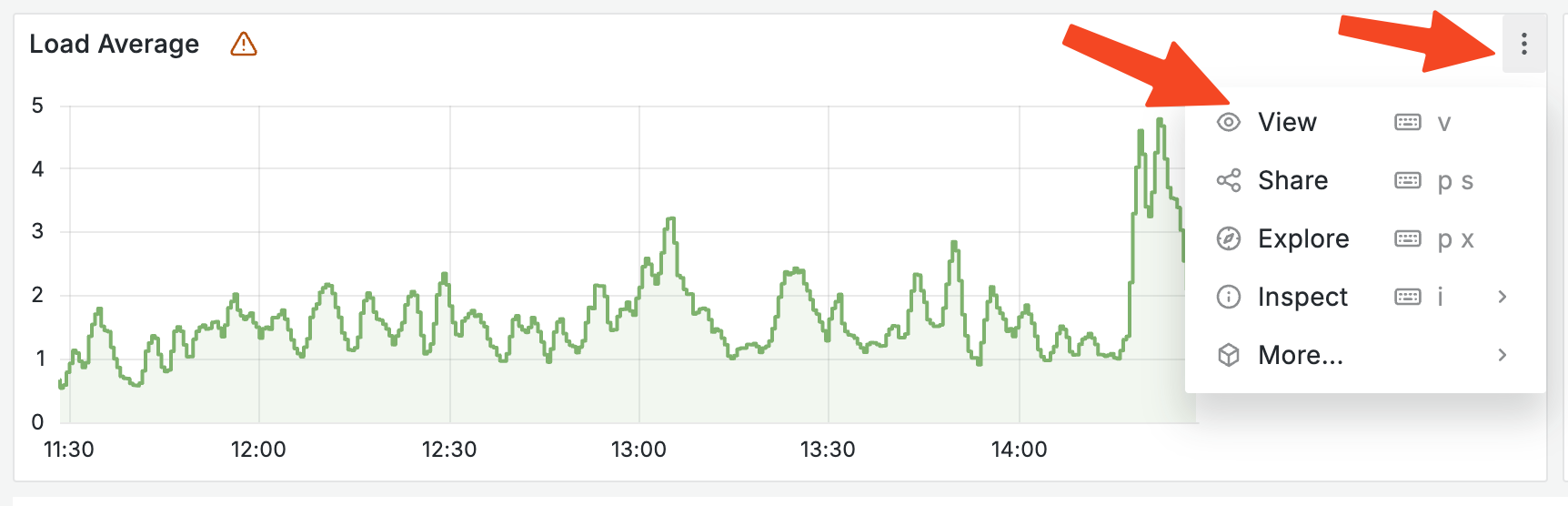

Каждый из представленных на дашборде графиков можно открыть в более подробном виде. Для этого необходимо навести курсор на правый верхний угол блока с графиком, нажать на появившуюся кнопку с тремя точками и выбрать пункт «View».

Вывод графика

Выбранный график откроется на весь экран.

Пример графика

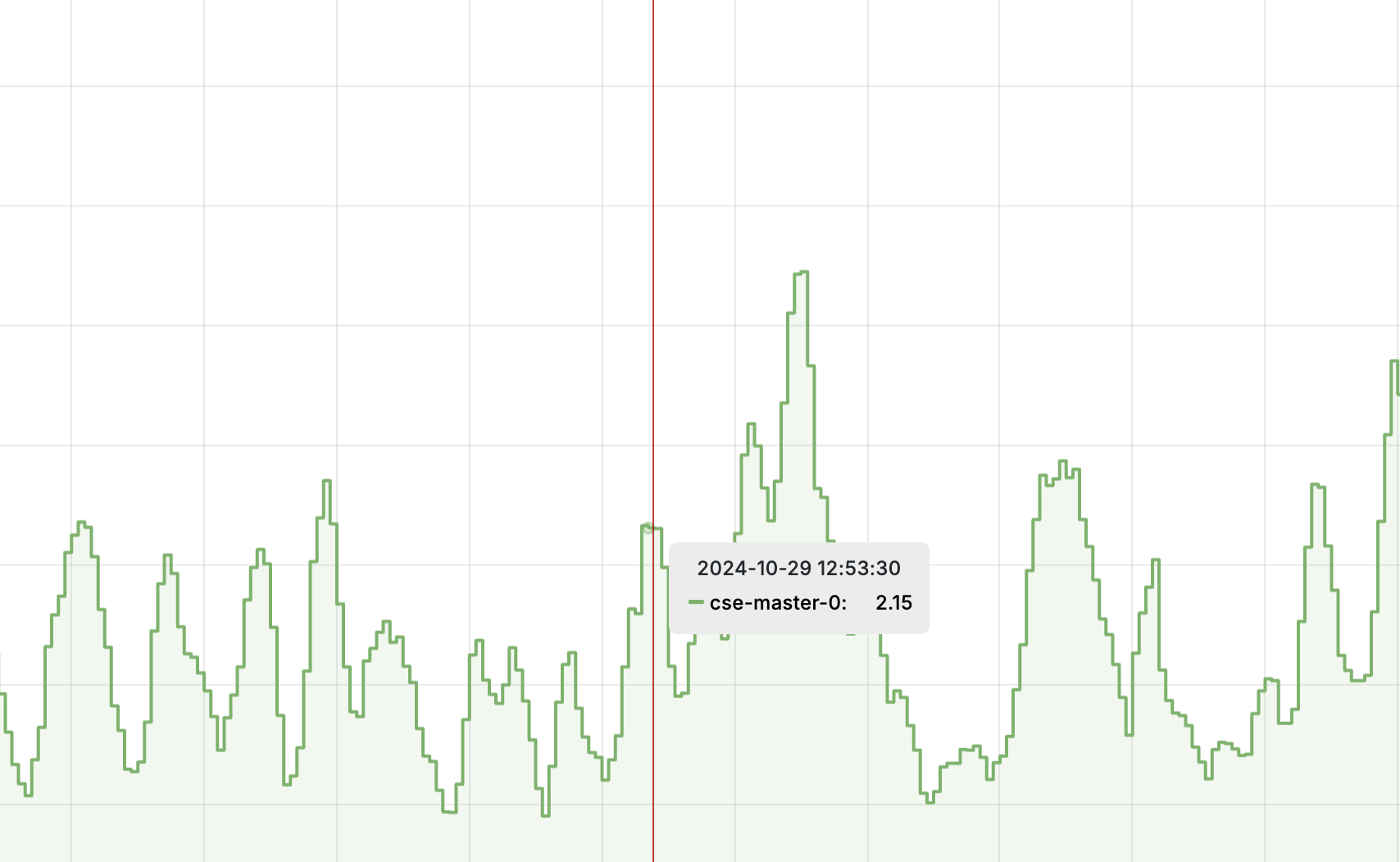

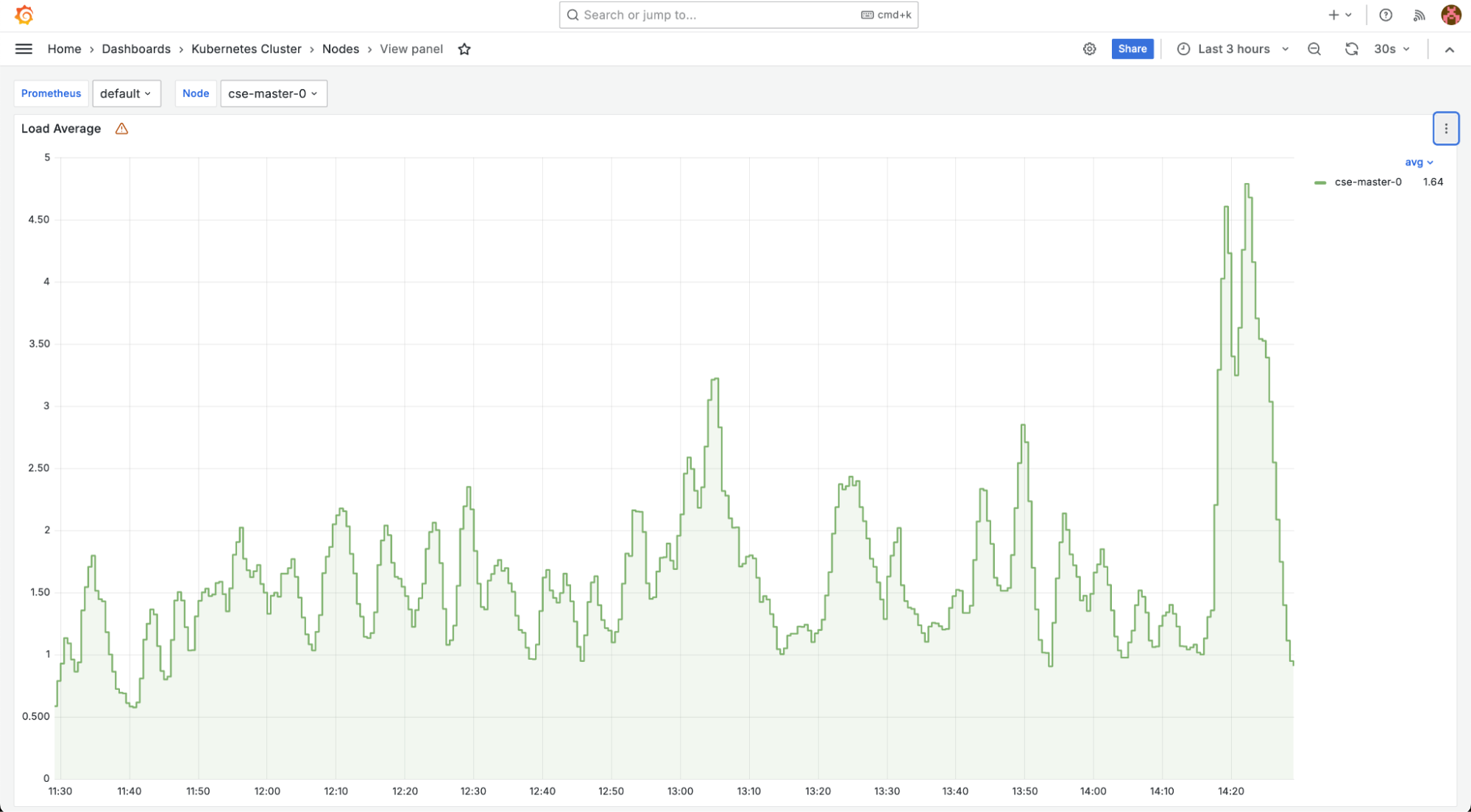

Здесь можно просмотреть более подробно информацию на графике за определенный момент времени. Для этого нужно навести курсор мыши на график — он примет вид красной горизонтальной черты, а рядом с ним отобразится всплывающее окошко с временной меткой и значением графика на этот момент:

График за определенный момент времени

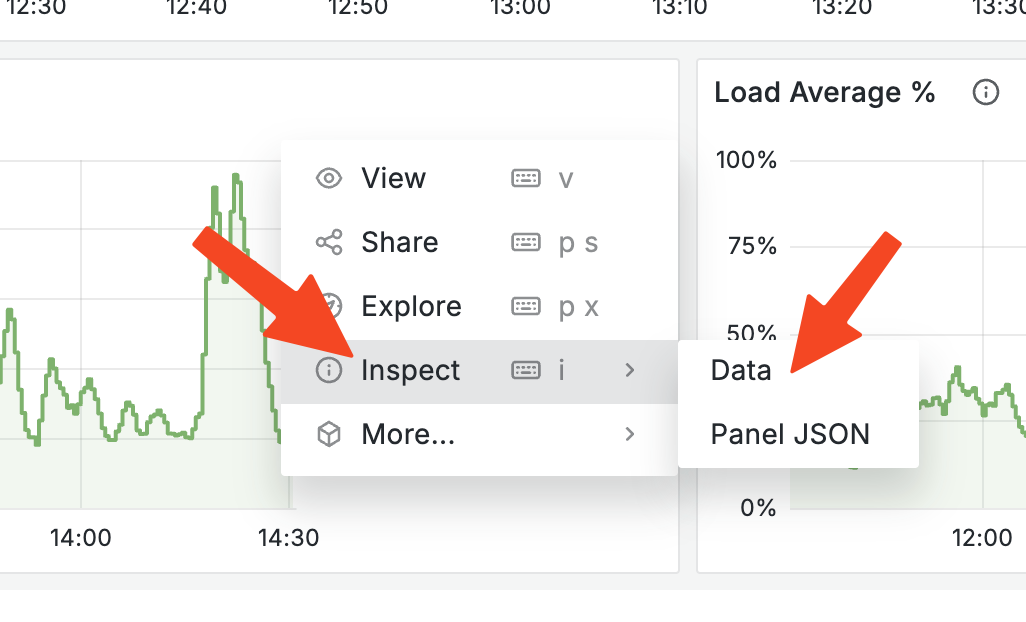

Для перехода обратно на предыдущий экран достаточно нажать «Esc». Просмотреть подробно список записей из которых строится график, можно, выбрав в меню блока (по кнопке с тремя точками в правом верхнем углу блока) пункт «Inspect» и соответствующий запросу подпункт «Data».

Настройка просмотра списка записей из которых строится график

В правой части экрана откроется окно с подробным содержанием записей.

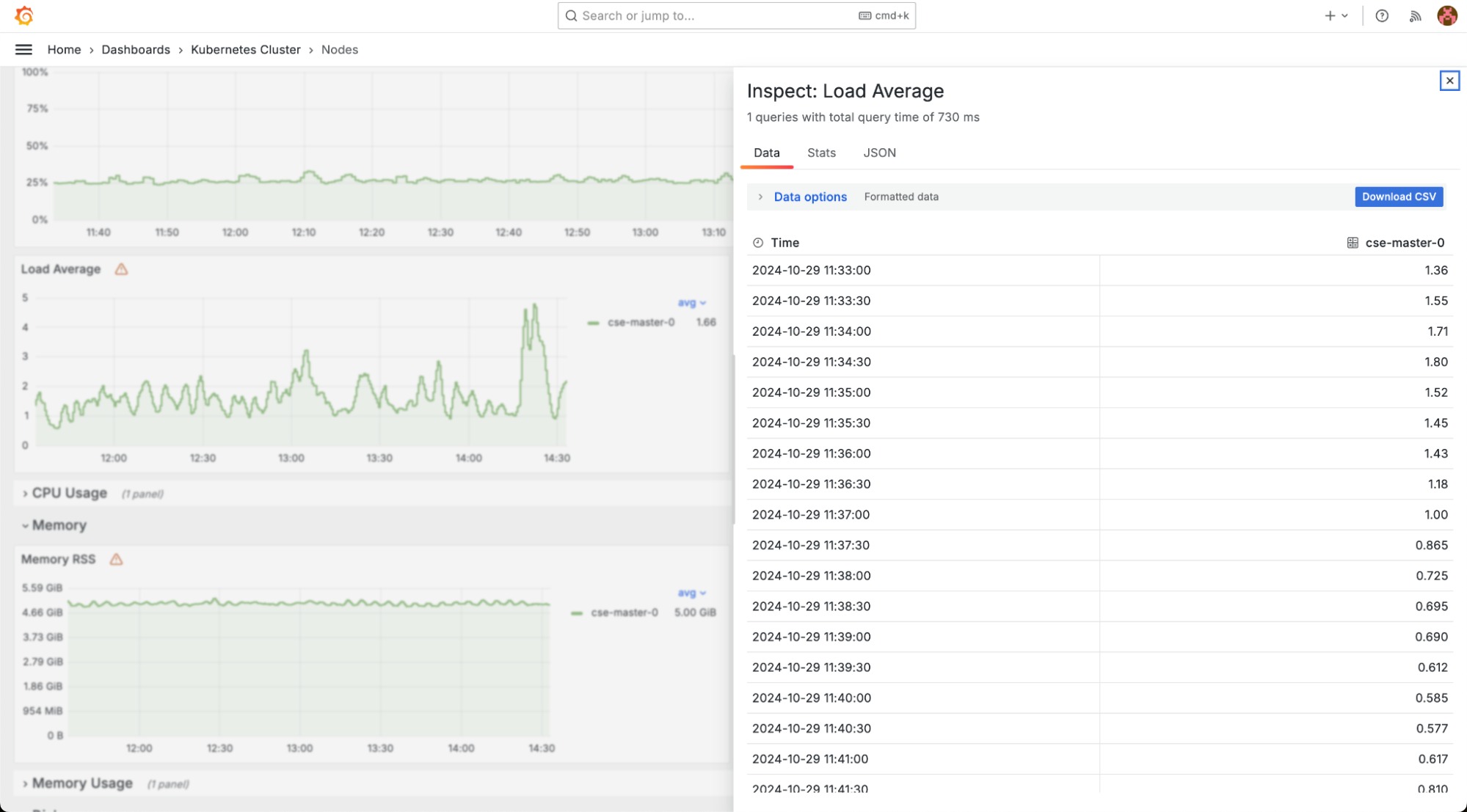

Содержание записей из которых строится график

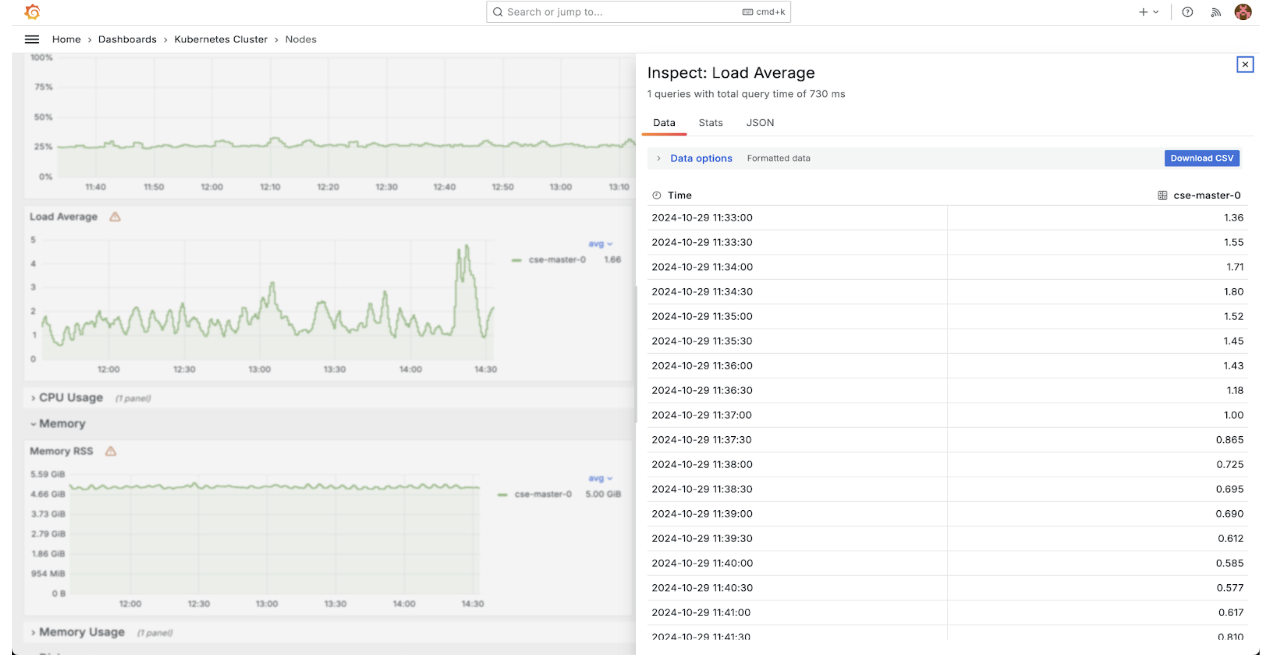

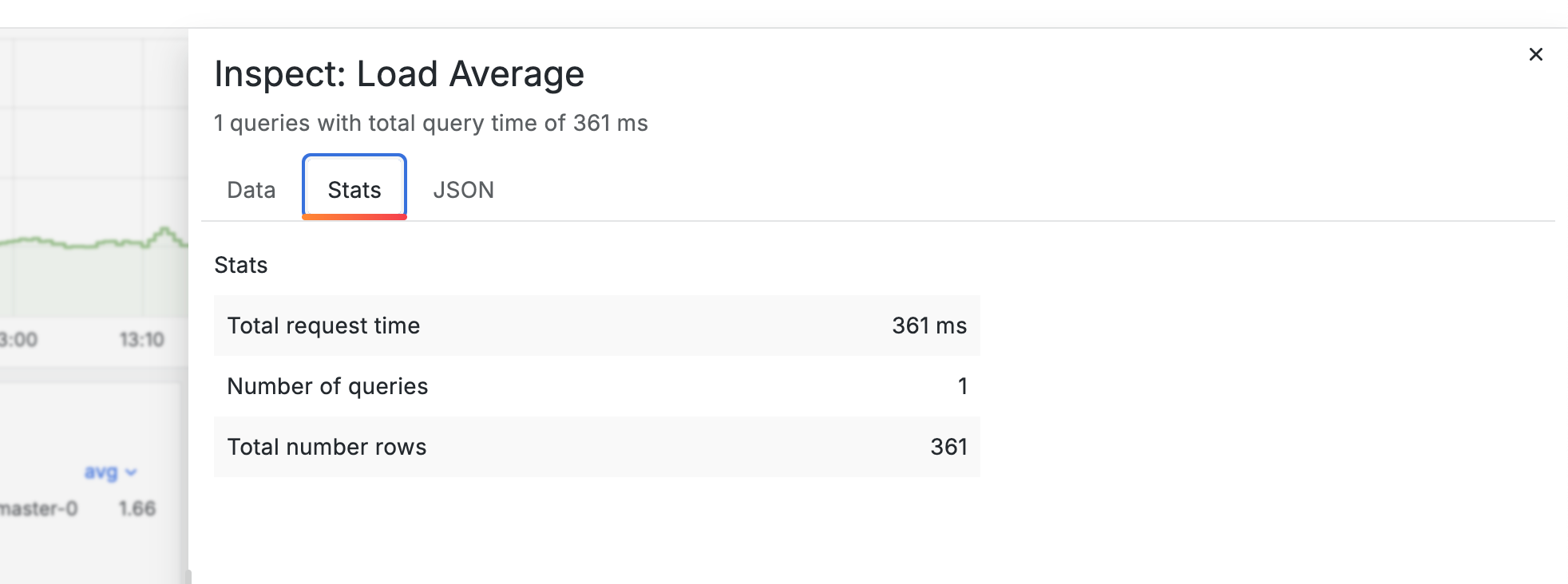

В открывшемся окне отобразятся все данные, из которых построен график. Здесь их также можно скачать в формате CSV и просмотреть общую статистику (например, общее количество записей). Для этого необходимо перейти на вкладку «Stats» окна со с данными.

Скачивание данных графика

Описание дашбордов

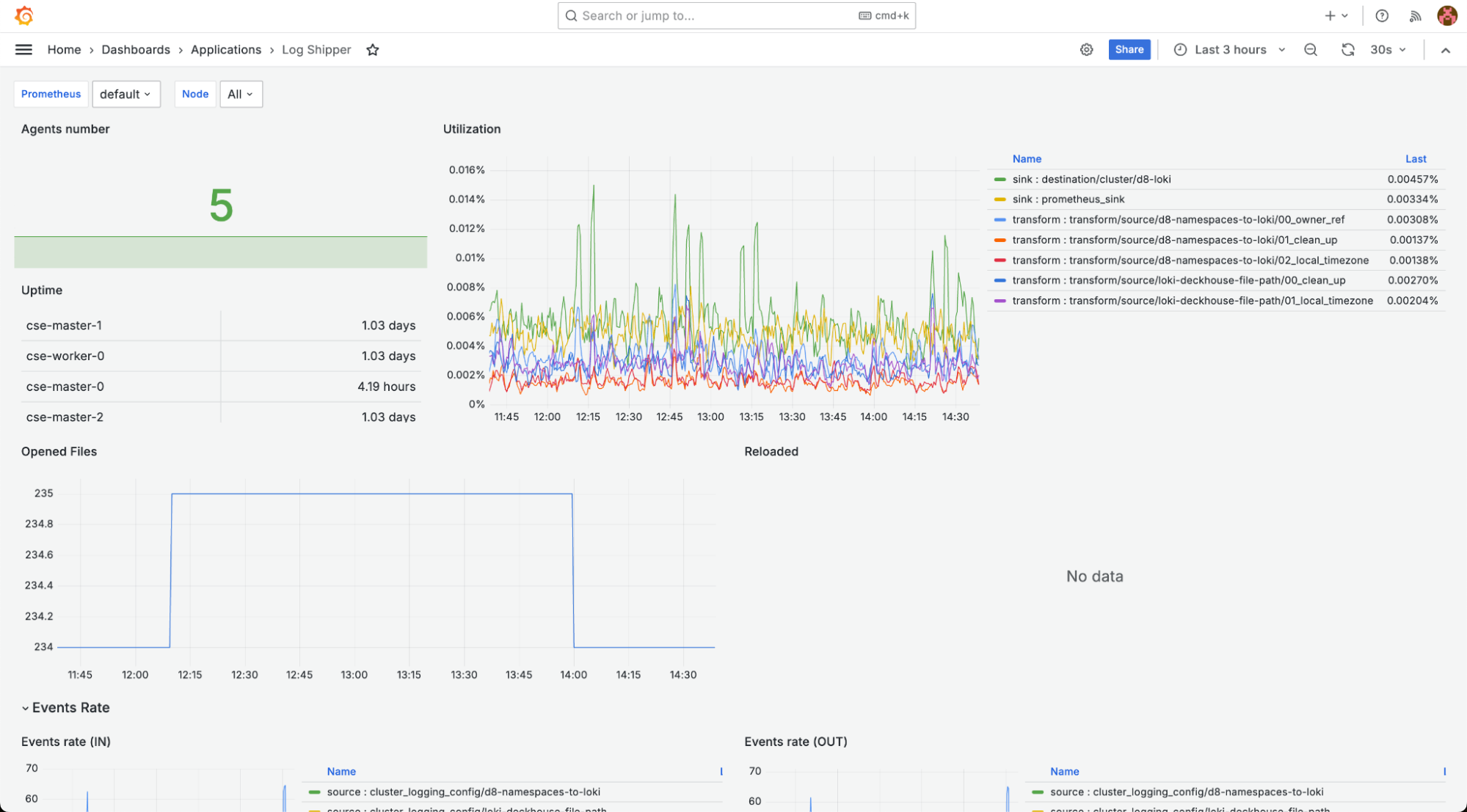

Дашборд «Applications – Log Shipper» — состояние модуля log-shipper. Здесь представлено количество агентов модуля на узлах и их нагрузка.

Log Shipper

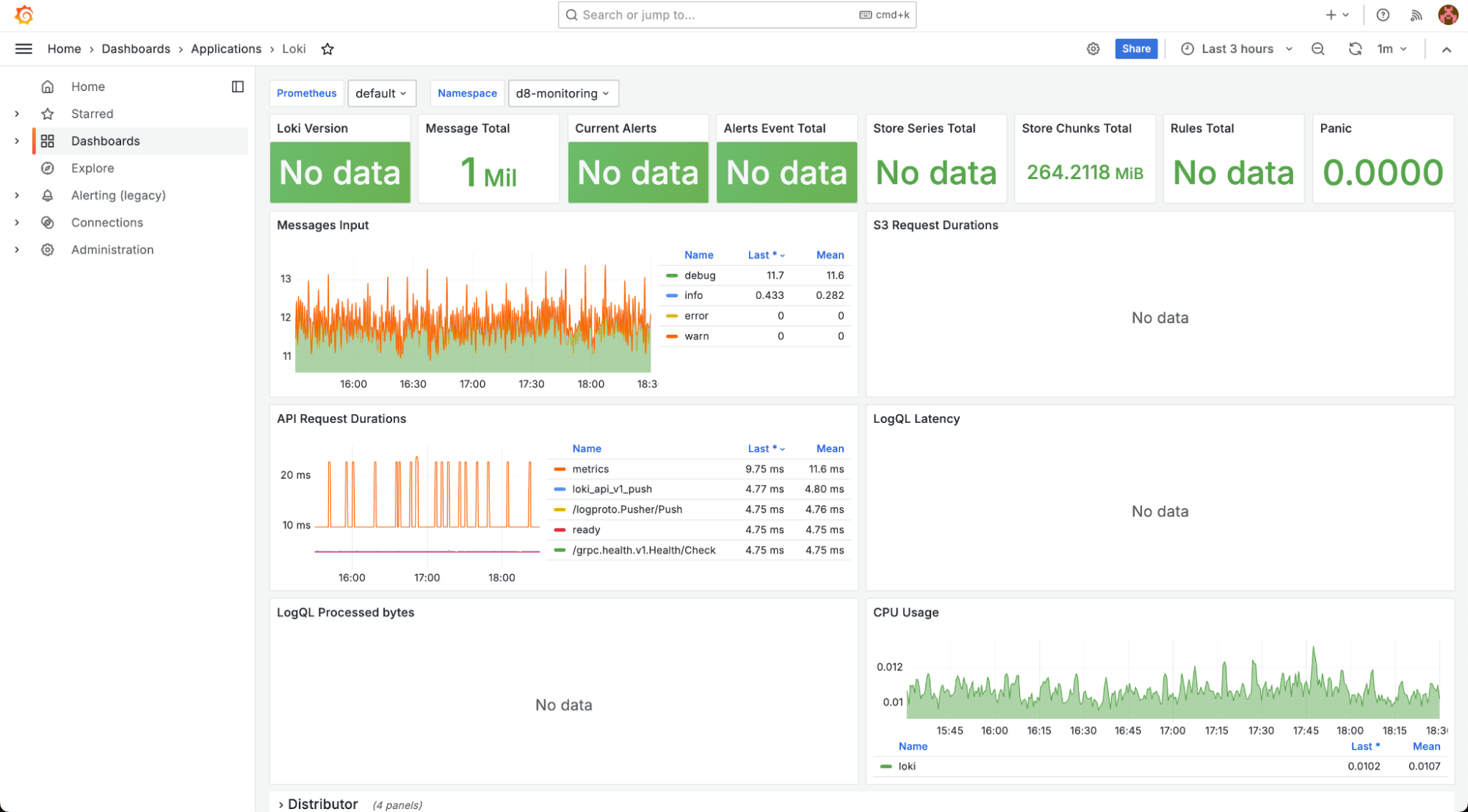

Дашборд «Applications – Loki» — состояние модуля loki.

Loki

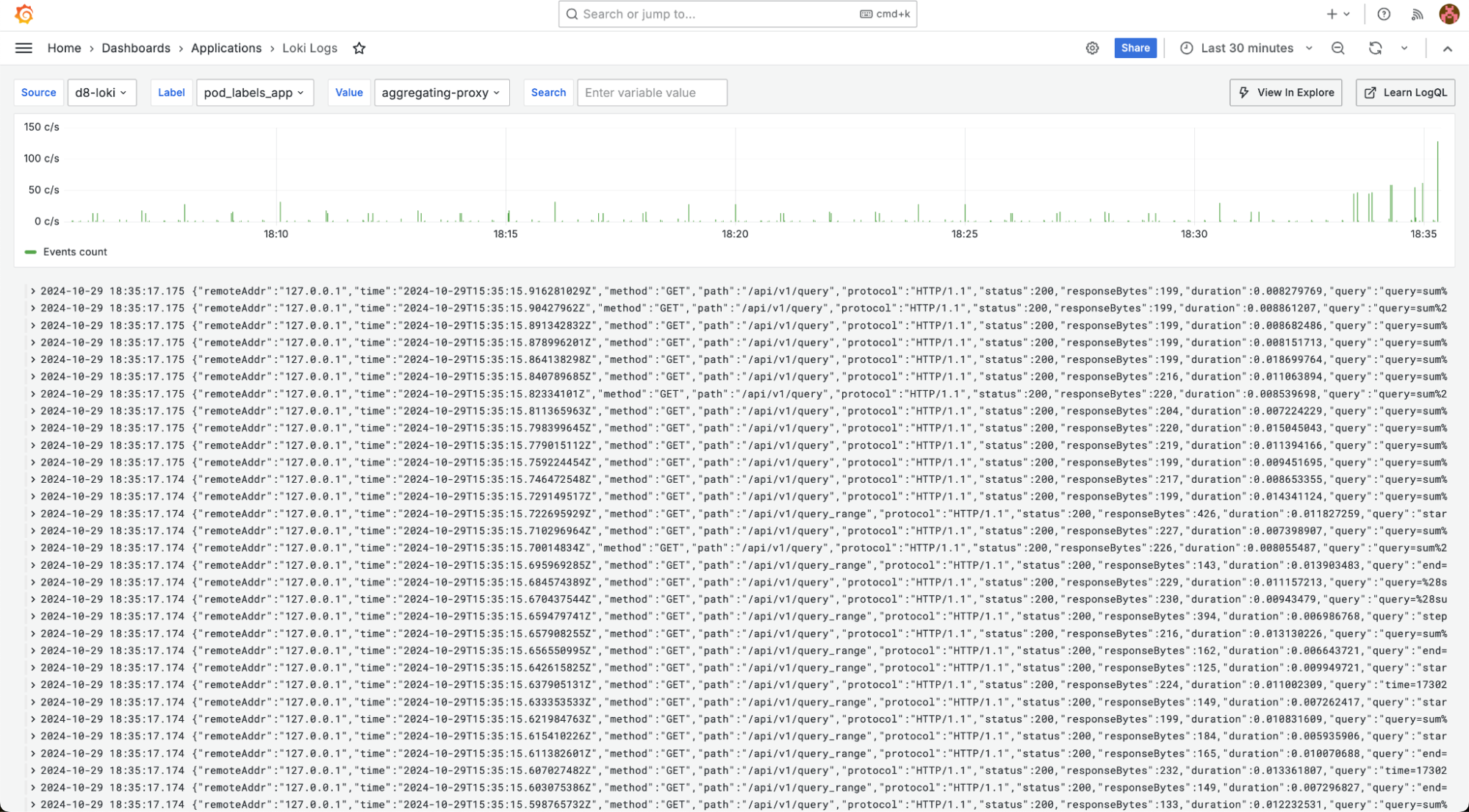

Дашборд «Applications – Loki Logs» — логи модуля loki.

Loki Logs

Дашборды группы Ingress Nginx — дашборды, связанные с Ingress-контроллерами:

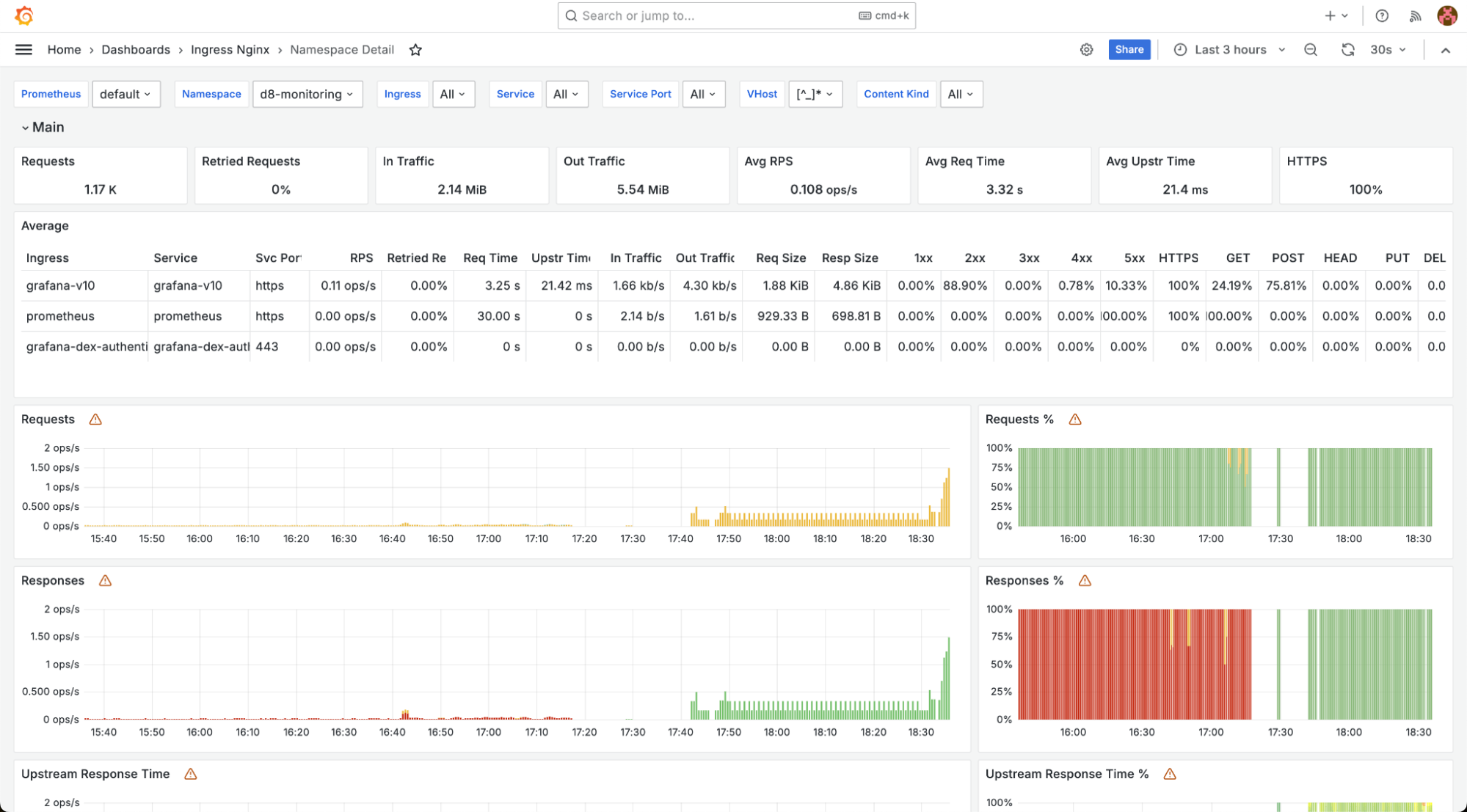

  • Дашборд «Namespace Detail» — на этом дашборде отображается детализация компонентов в пространстве имен. В фильтрах возможно выбрать конкретное пространство имен, Ingress, Service и другие параметры для отображения.

    Namespace Detail

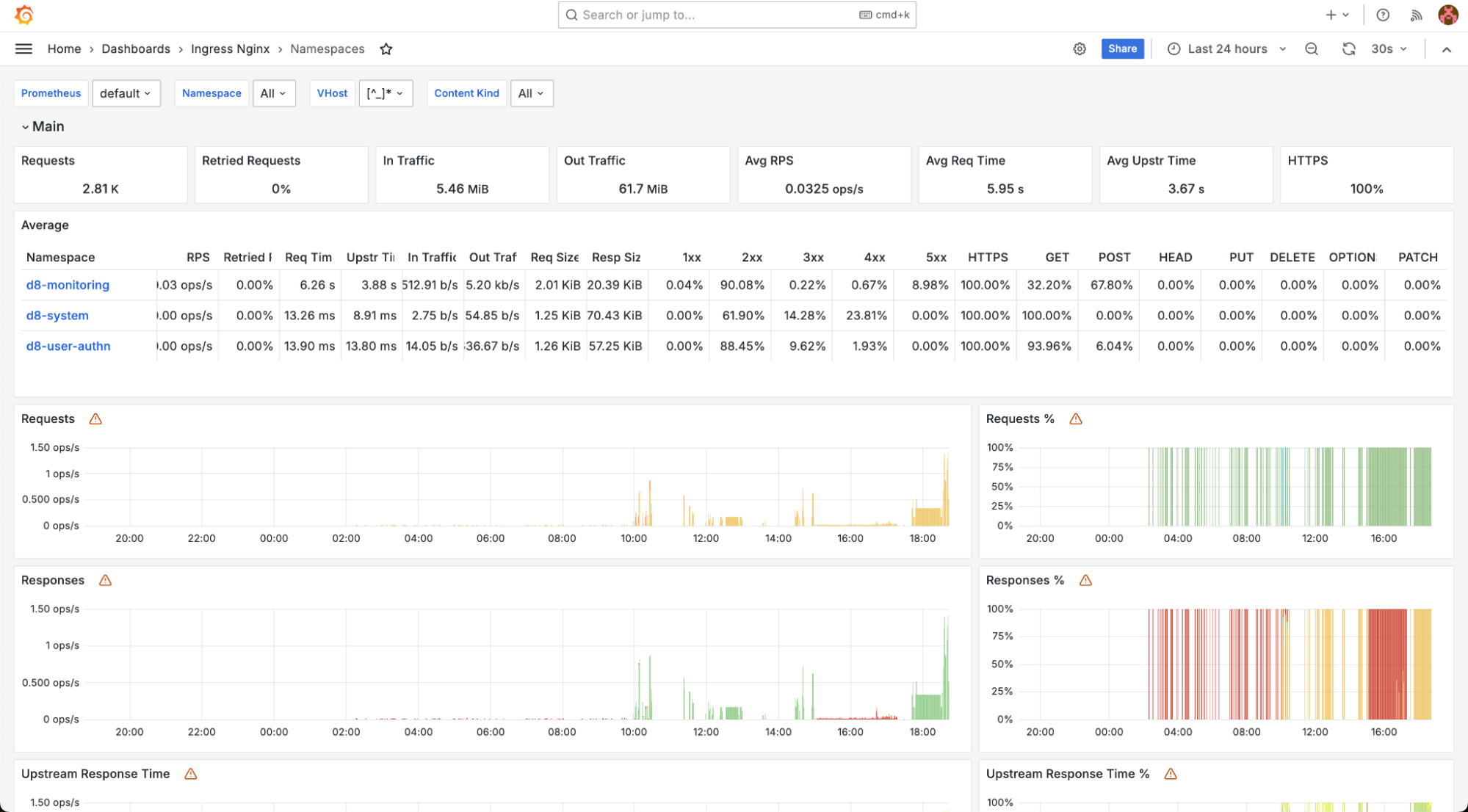

  • Дашборд «Namespaces» — данные по Ingress-контроллеру в разрезе пространств имен кластера. В фильтрах можно выбрать конкретное пространство имен, виртуальные хосты и тип контента.

    Namespaces

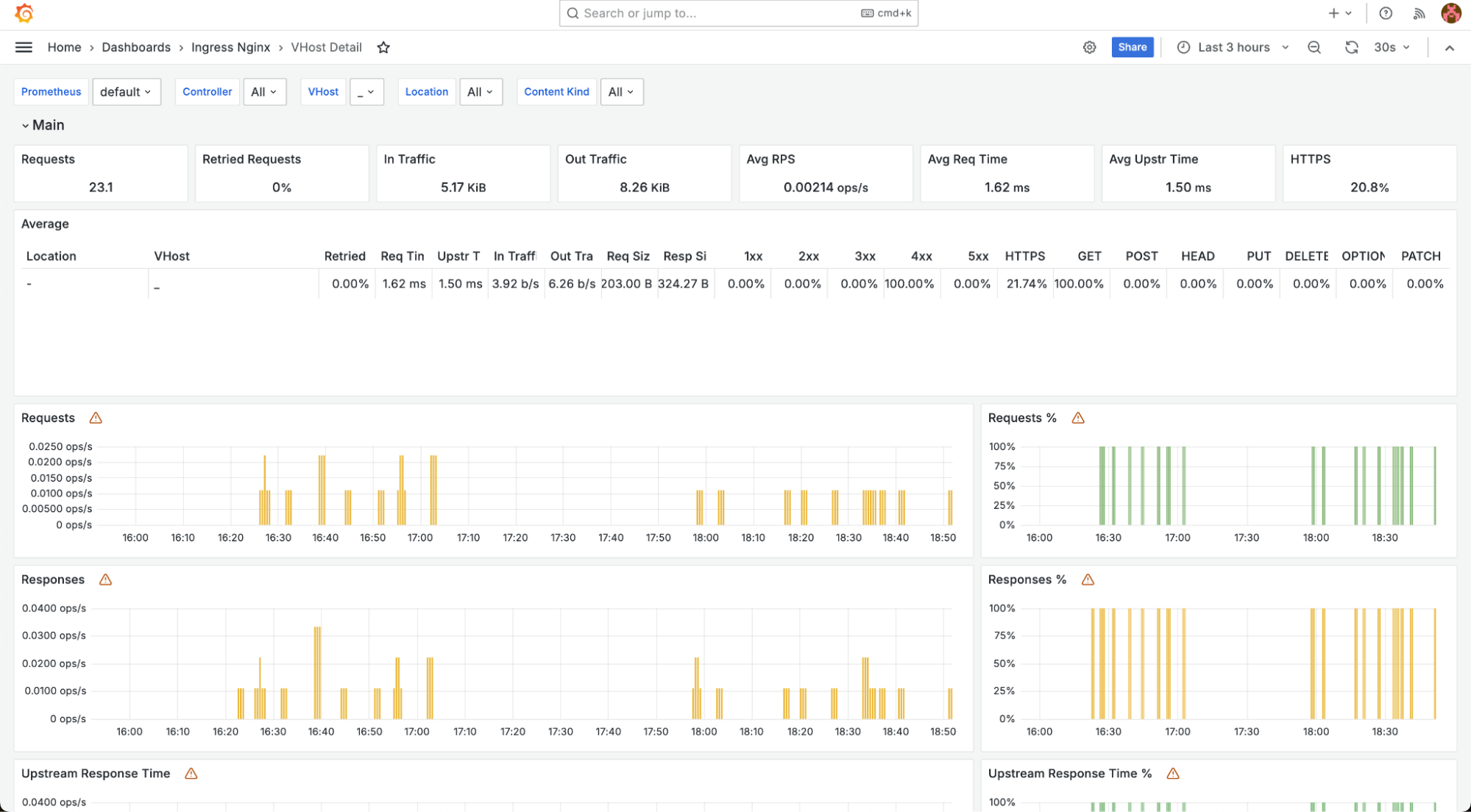

  • Дашборд «VHost Detail» — подробные данные по Ingress-контроллеру в разрезе виртуальных хостов.

    VHost Detail

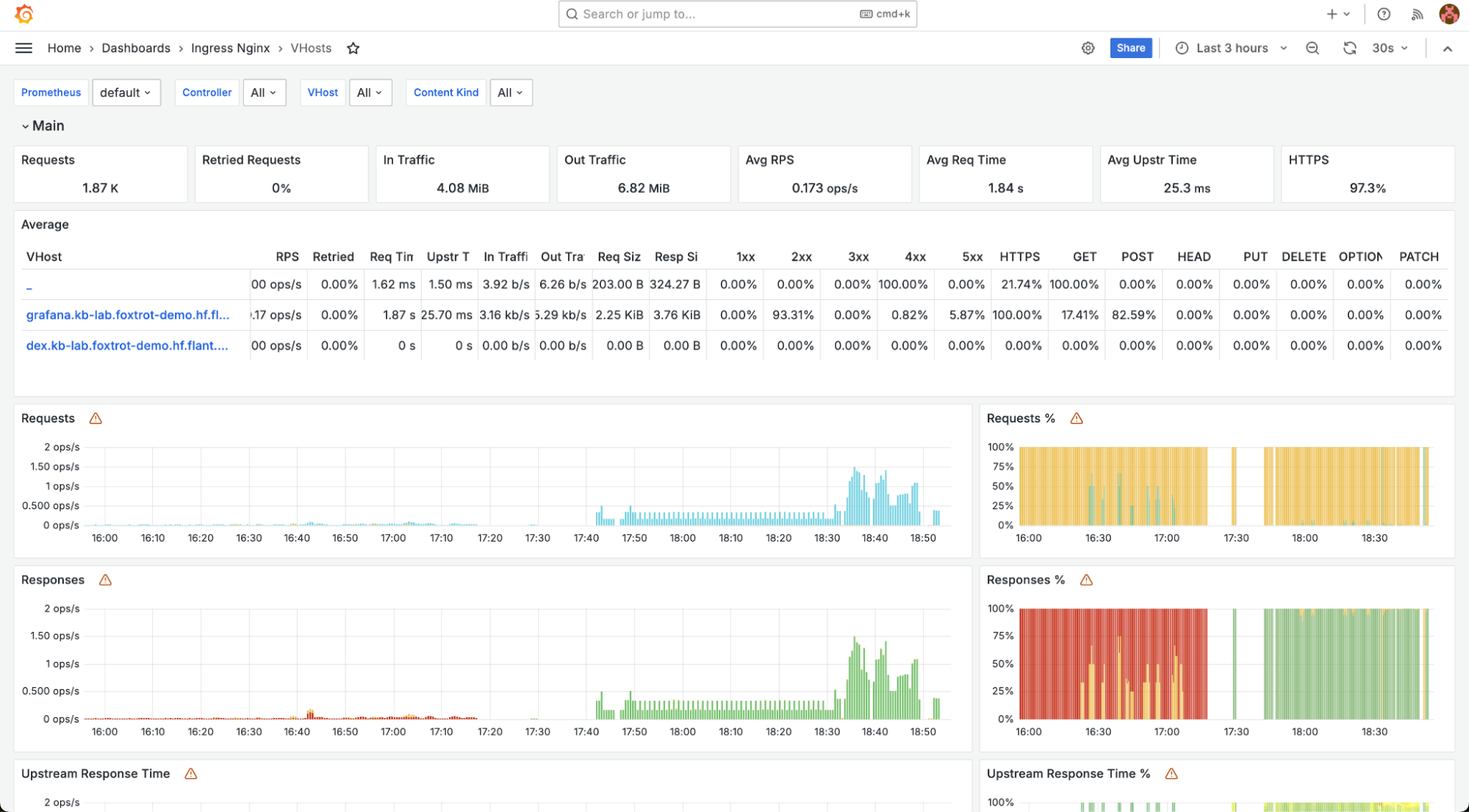

  • Дашборд «VHost» — сводные данные по Ingress-контроллеру в разрезе виртуальных хостов кластера. В фильтрации можно выбрать конкретный виртуальный хост.

    VHost

Дашборды группы «Kubernetes Cluster» — дашборды, связанные с кластером Kubernetes:

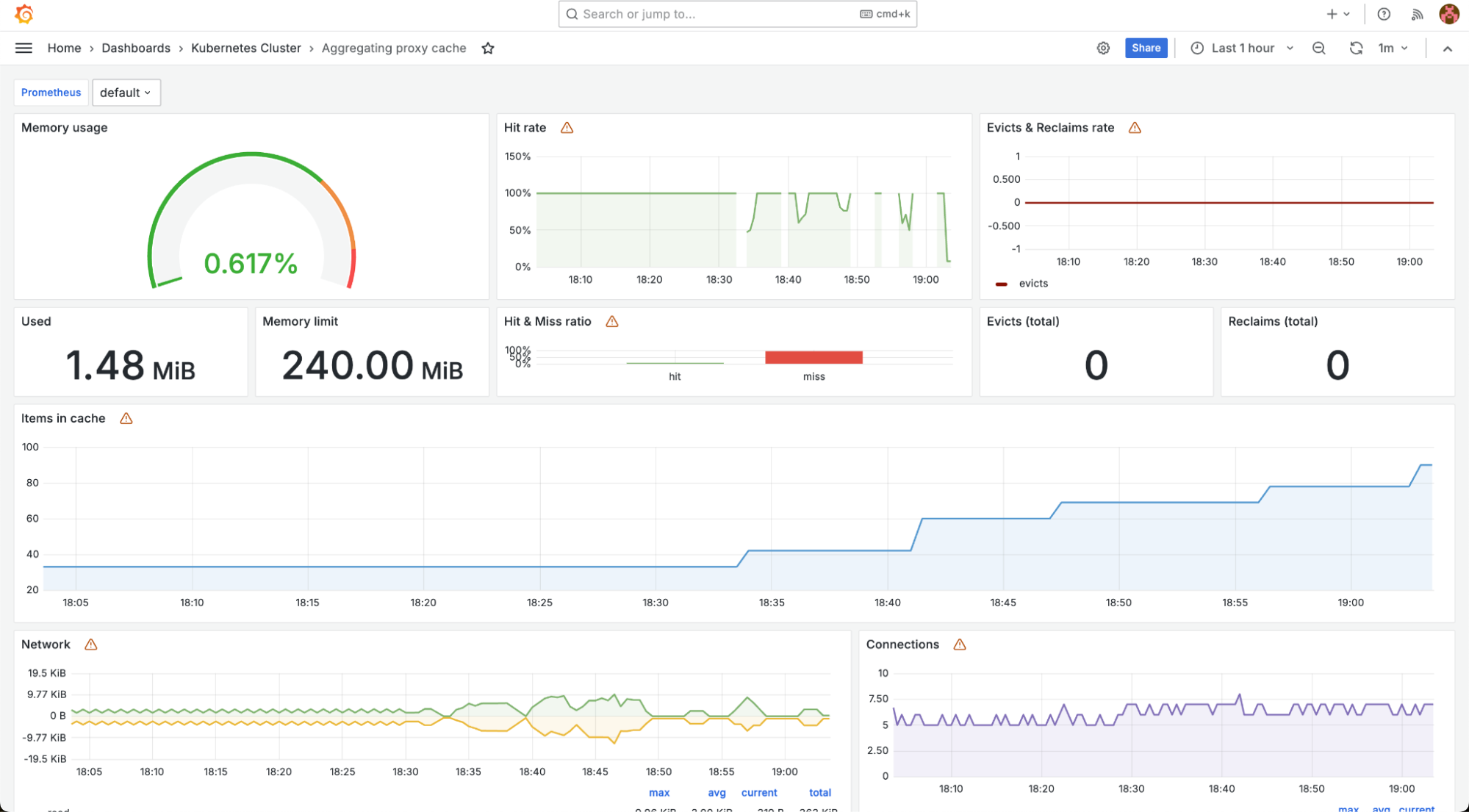

  • Дашборд «Aggregating Proxy Cache» — сводная информация по потребляемым прокси-сервером ресурсам.

    Aggregating Proxy Cache

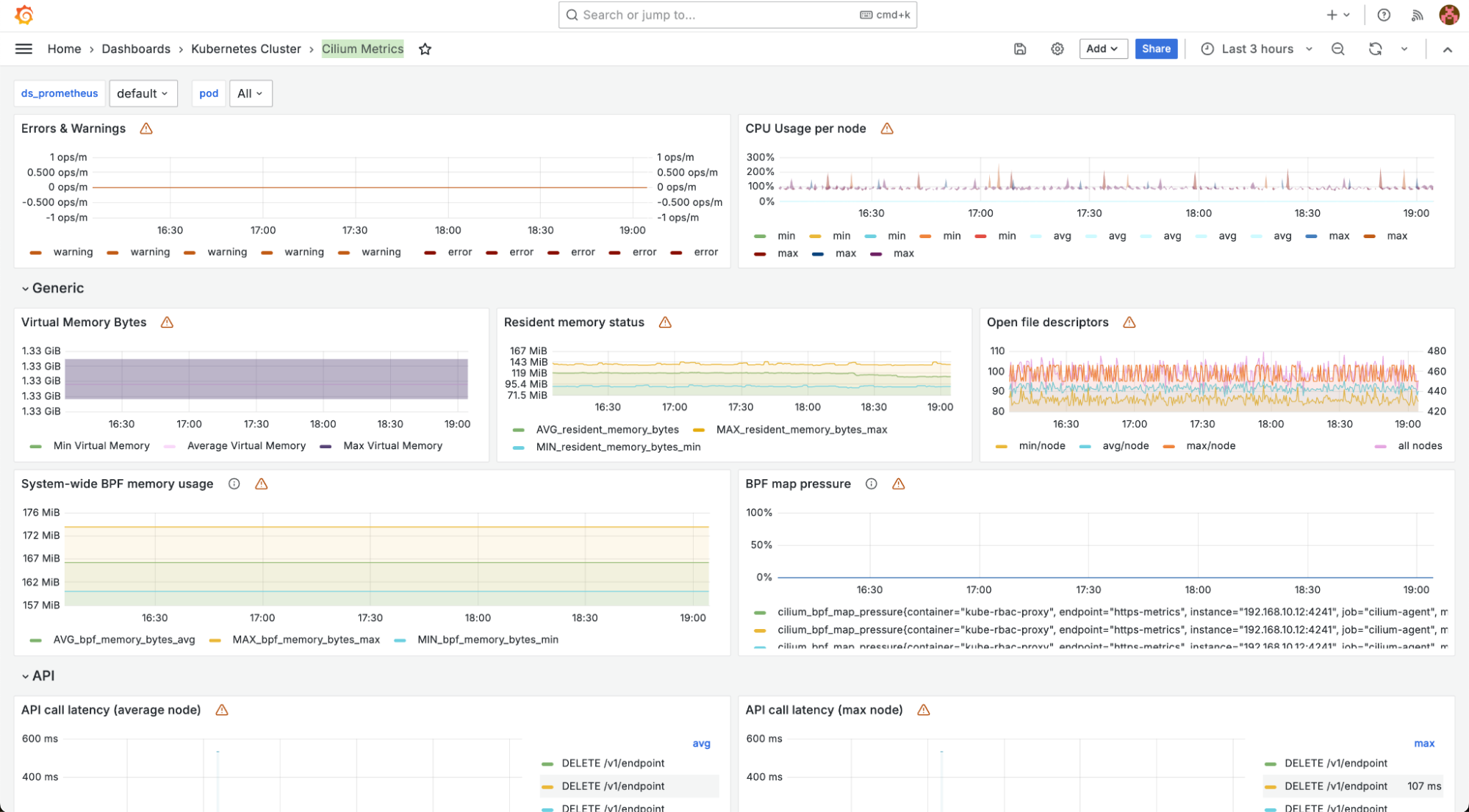

  • Дашборд «Cilium Metrics» — метрики модуля cni-cilium.

    Cilium Metrics

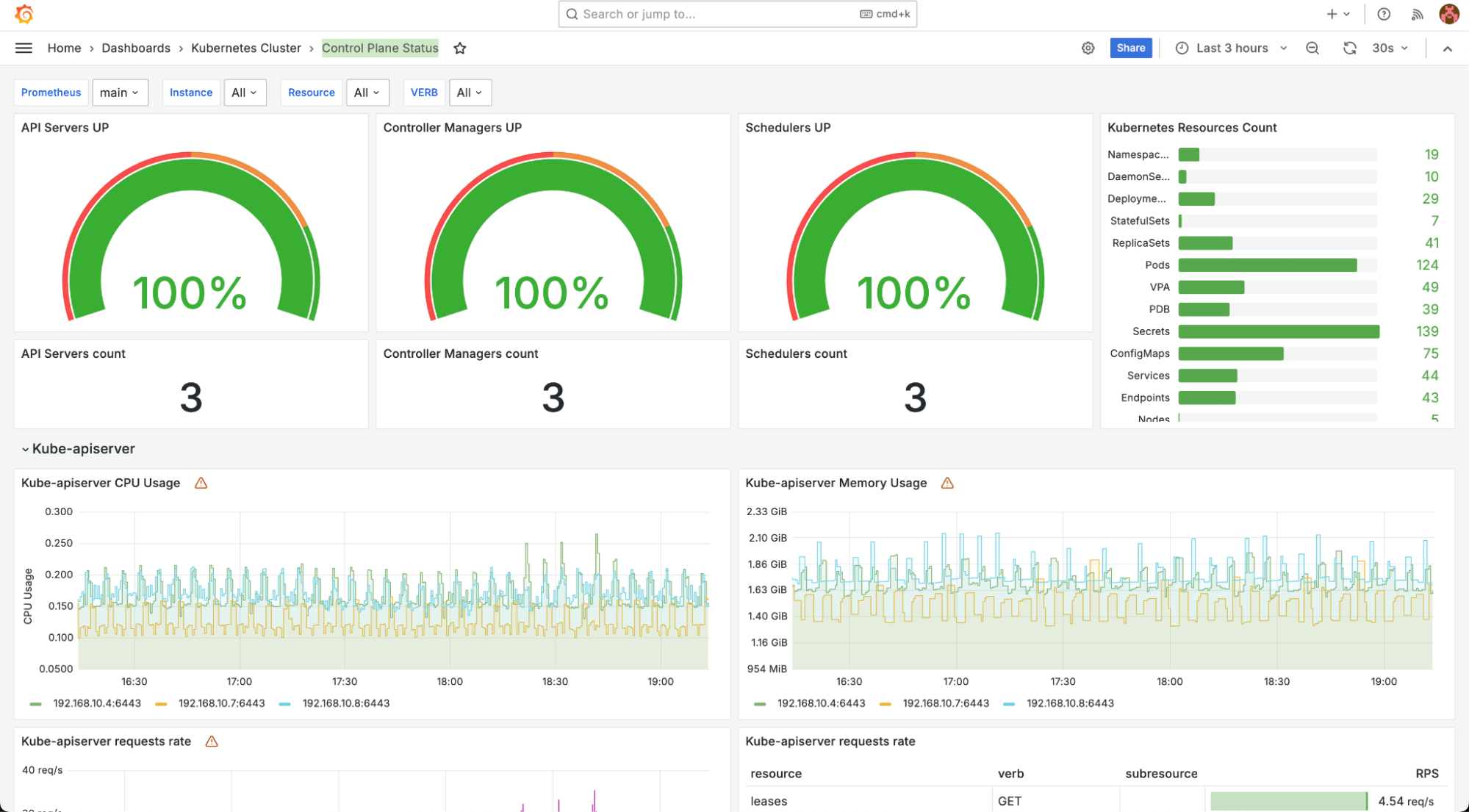

  • Дашборд «Control Plane Status» — состояние управляющего слоя кластера.

    Control Plane Status

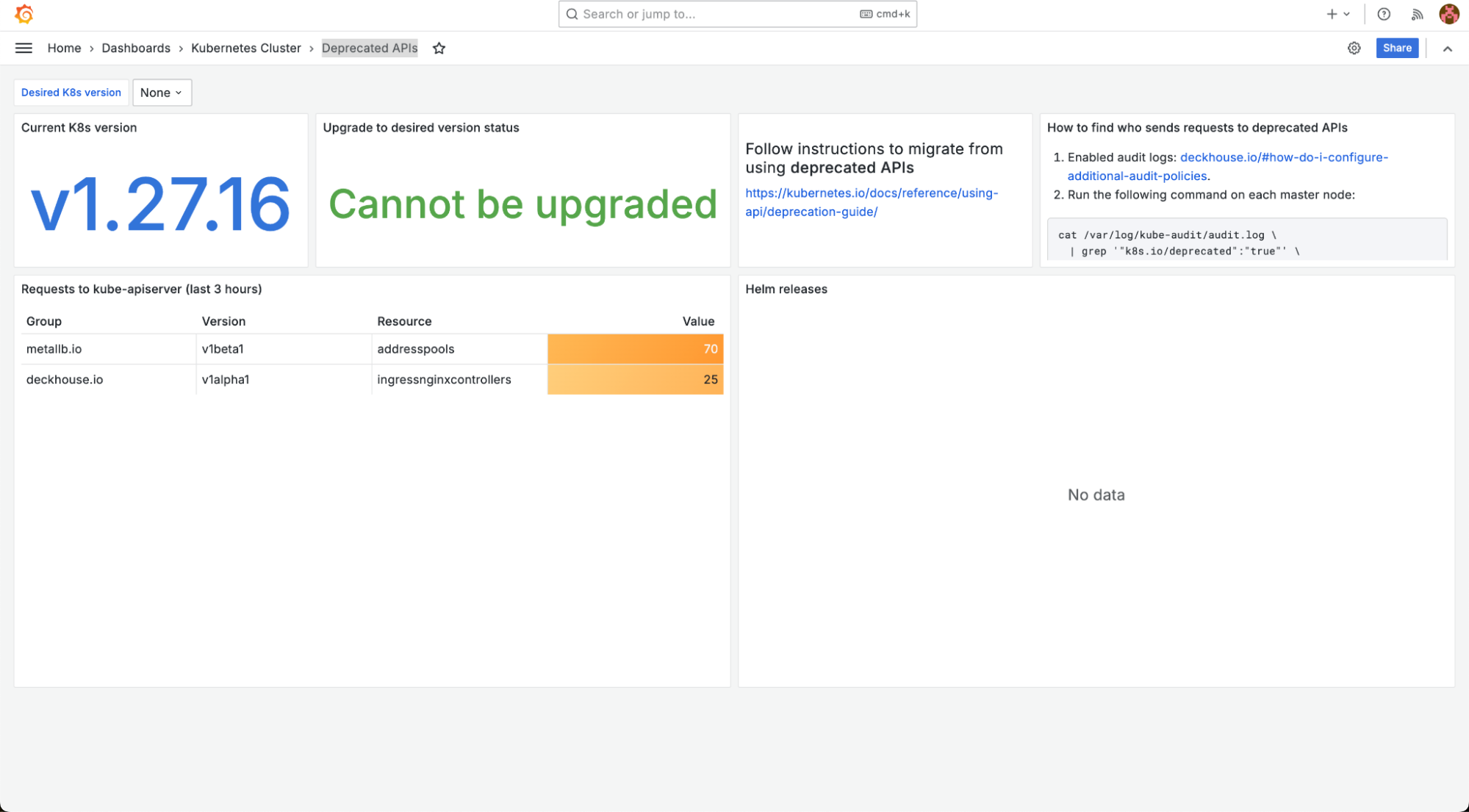

  • Дашборд «Deprecated APIs» — отображает состояния Kubernetes API, которое на текущий момент находится в состоянии прекращения поддержки. Также на нем расположены инструкции по миграции на актуальные версии и запросы к эндпоинтам этого API.

    Deprecated APIs

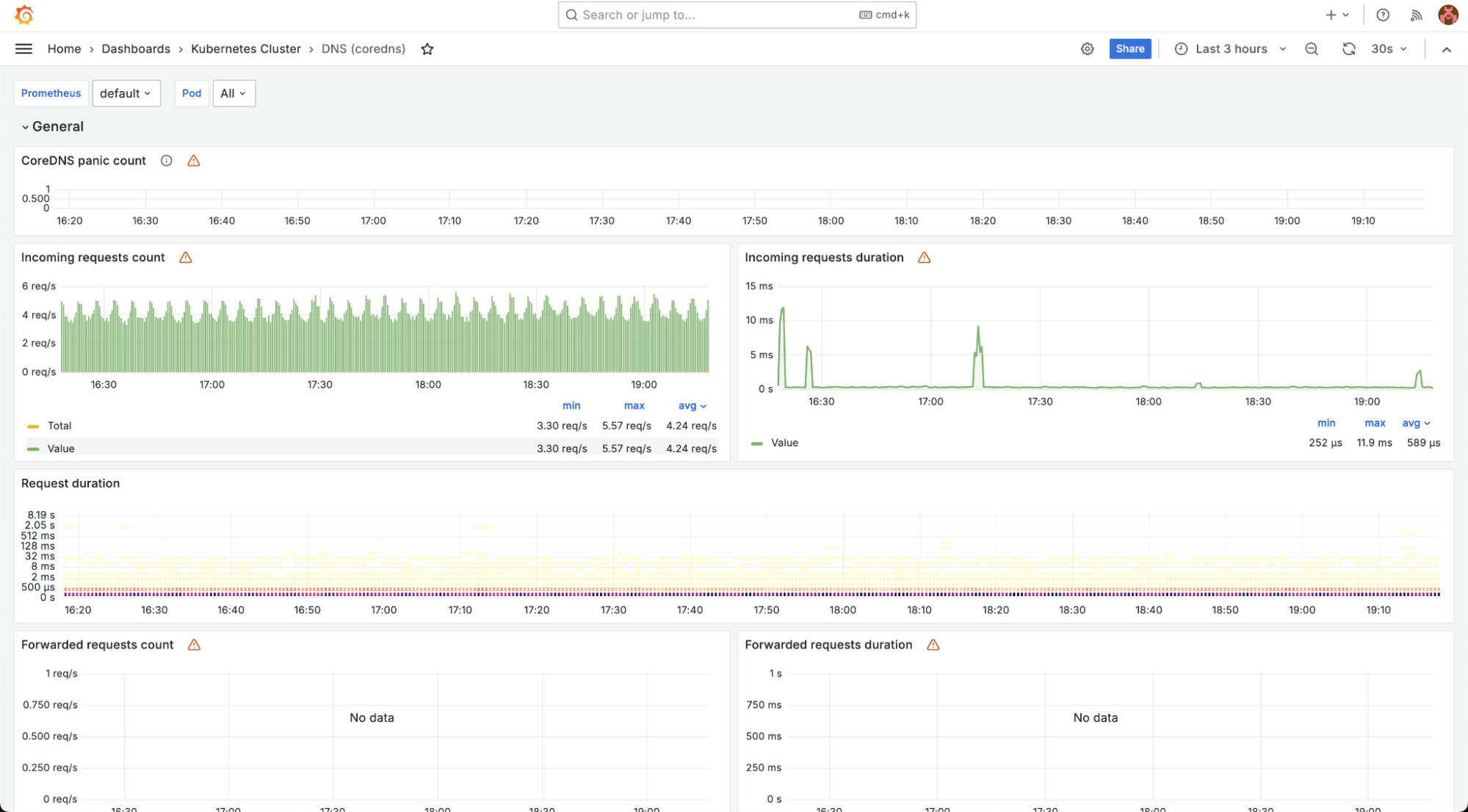

  • Дашборд «DNS (coredns)» — данные о работе CoreDNS.

    DNS (CoreDNS)

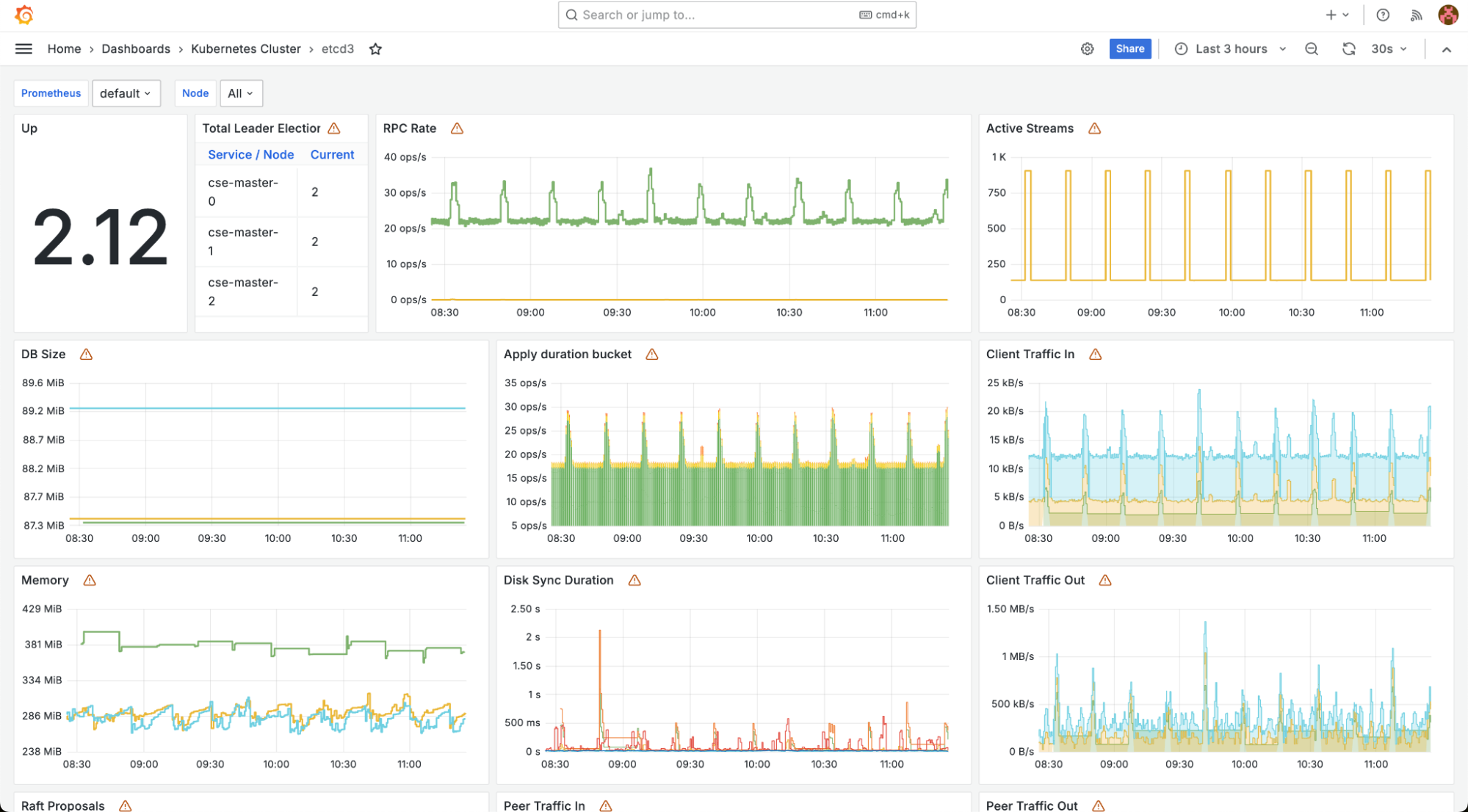

  • Дашборд «etcd3» — состояние базы данных etcd.

    etcd3

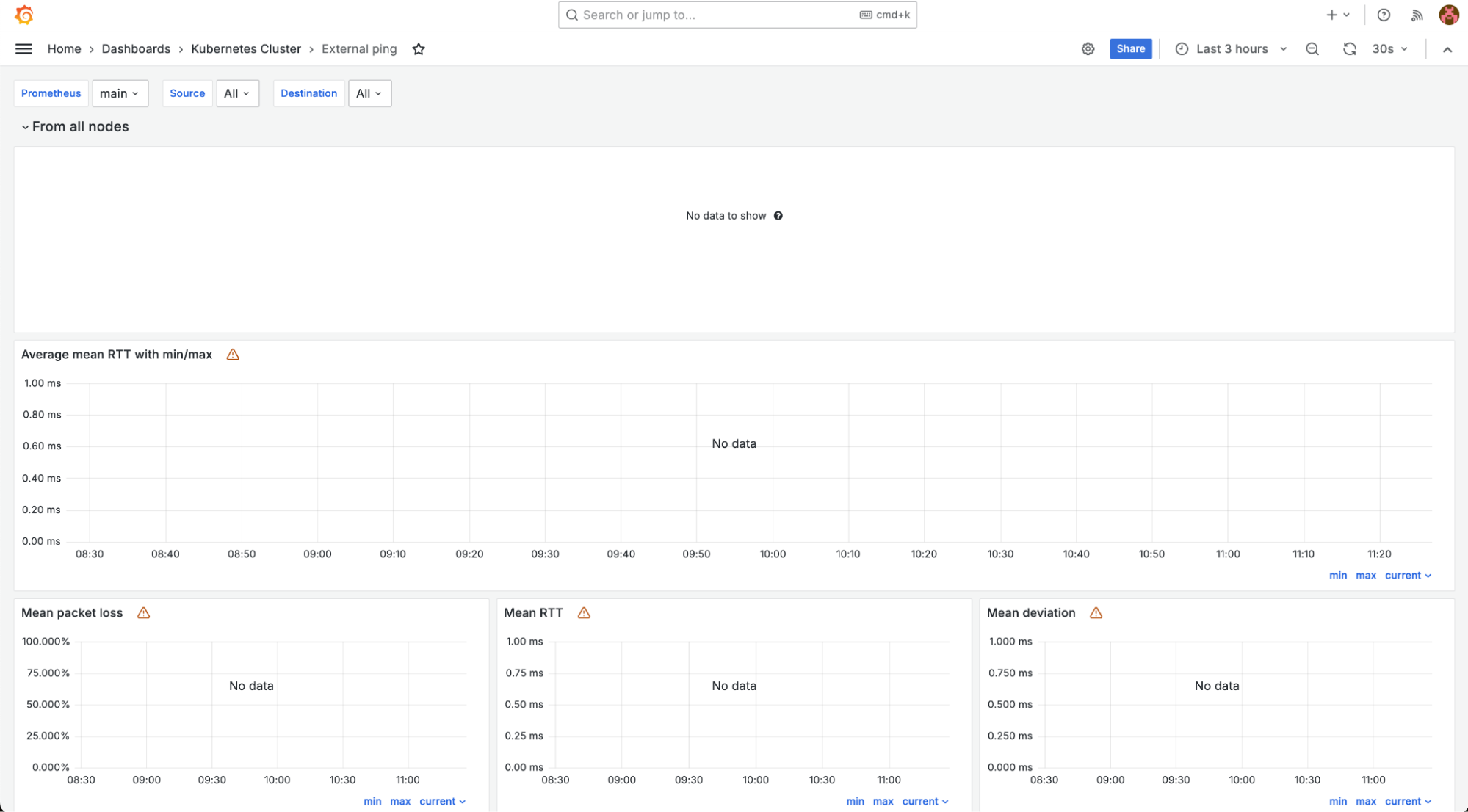

  • Дашборд «External ping» — статистика внешних запросов.

    External ping

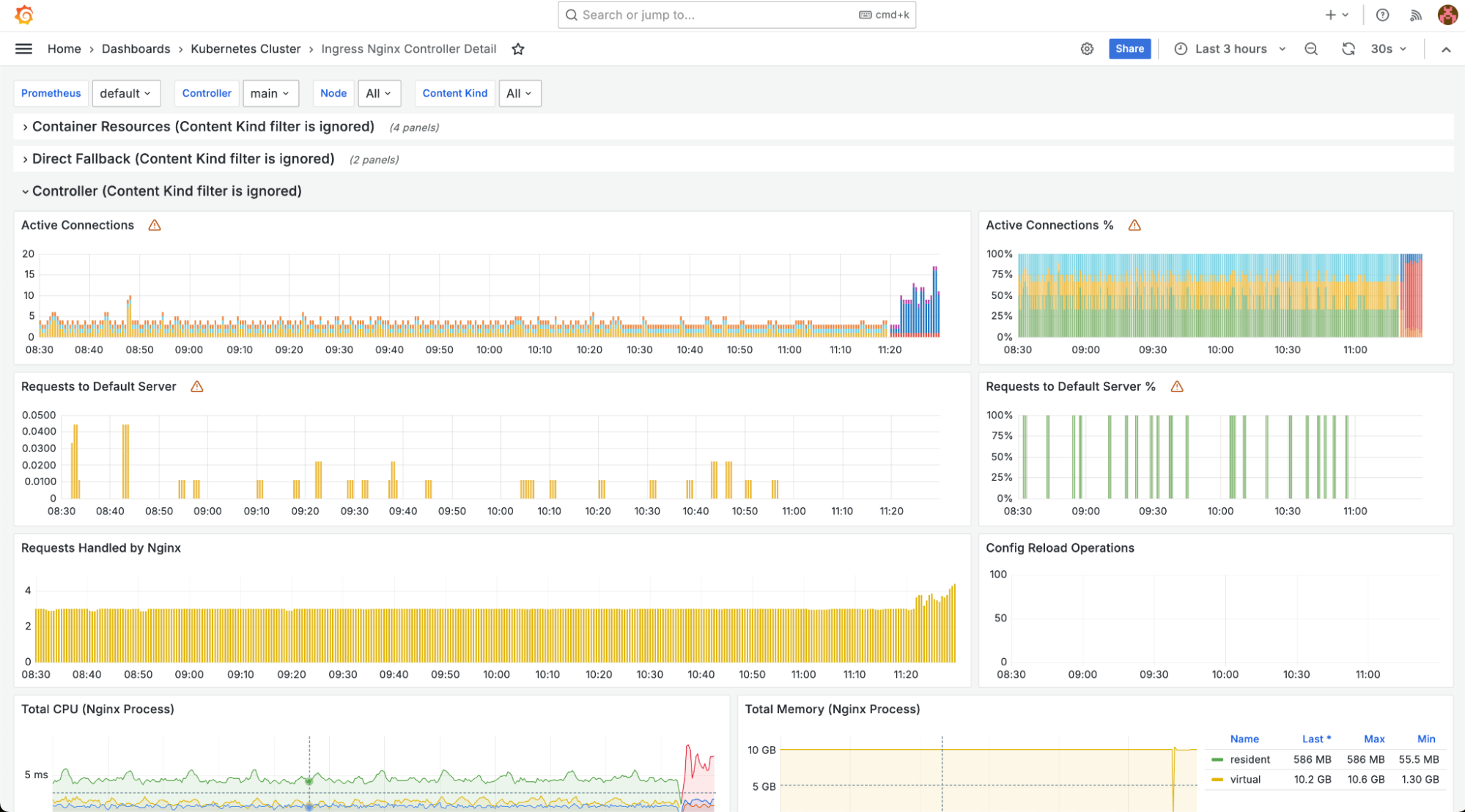

  • Дашборд «Ingress Nginx Controller Detail» — параметры Ingress Nginx-контроллера.

    Ingress Nginx Controller Detail

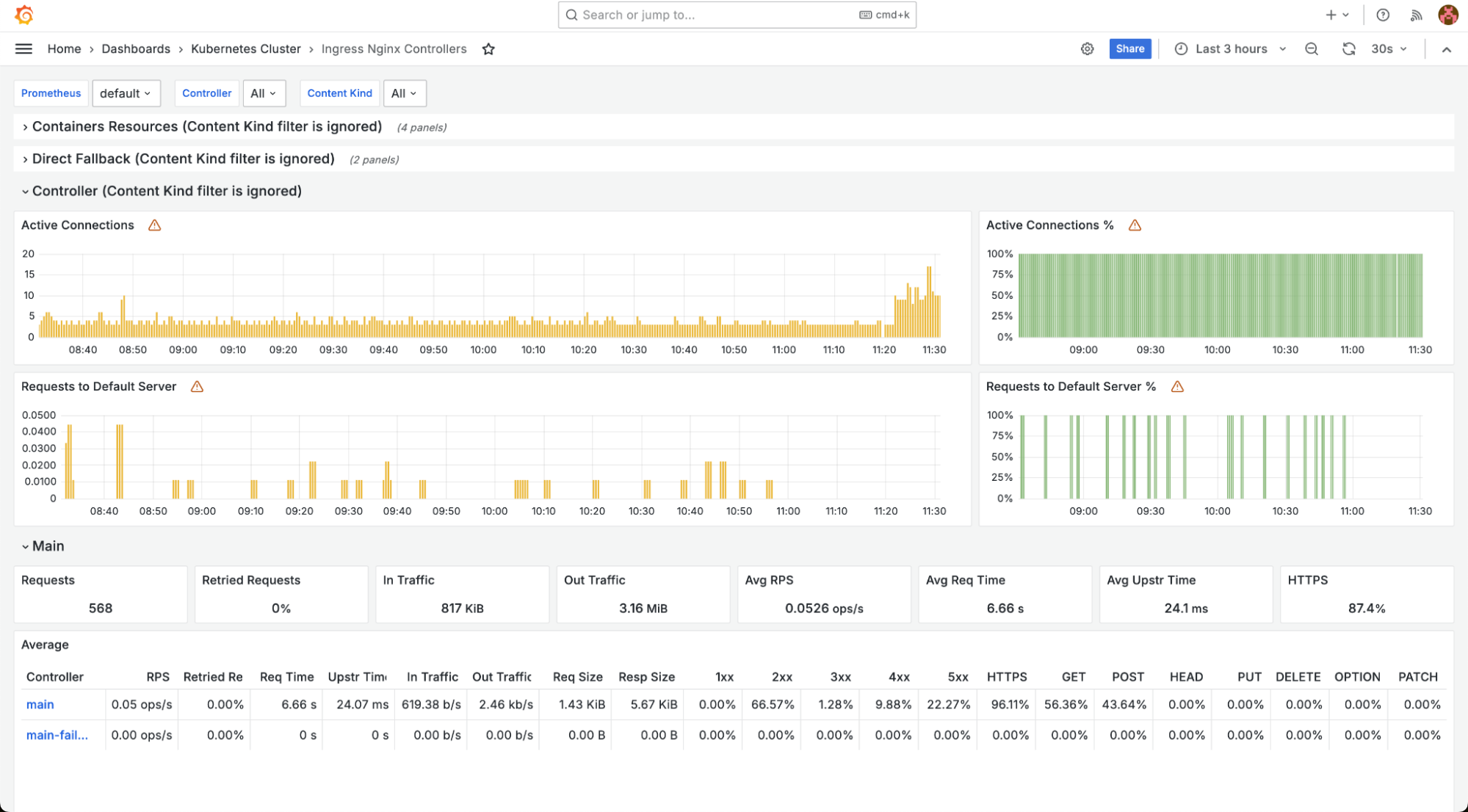

  • Дашборд «Ingress Nginx Controllers» — подробные данные об Ingress Nginx-контроллерах кластера.

    Ingress Nginx Controllers

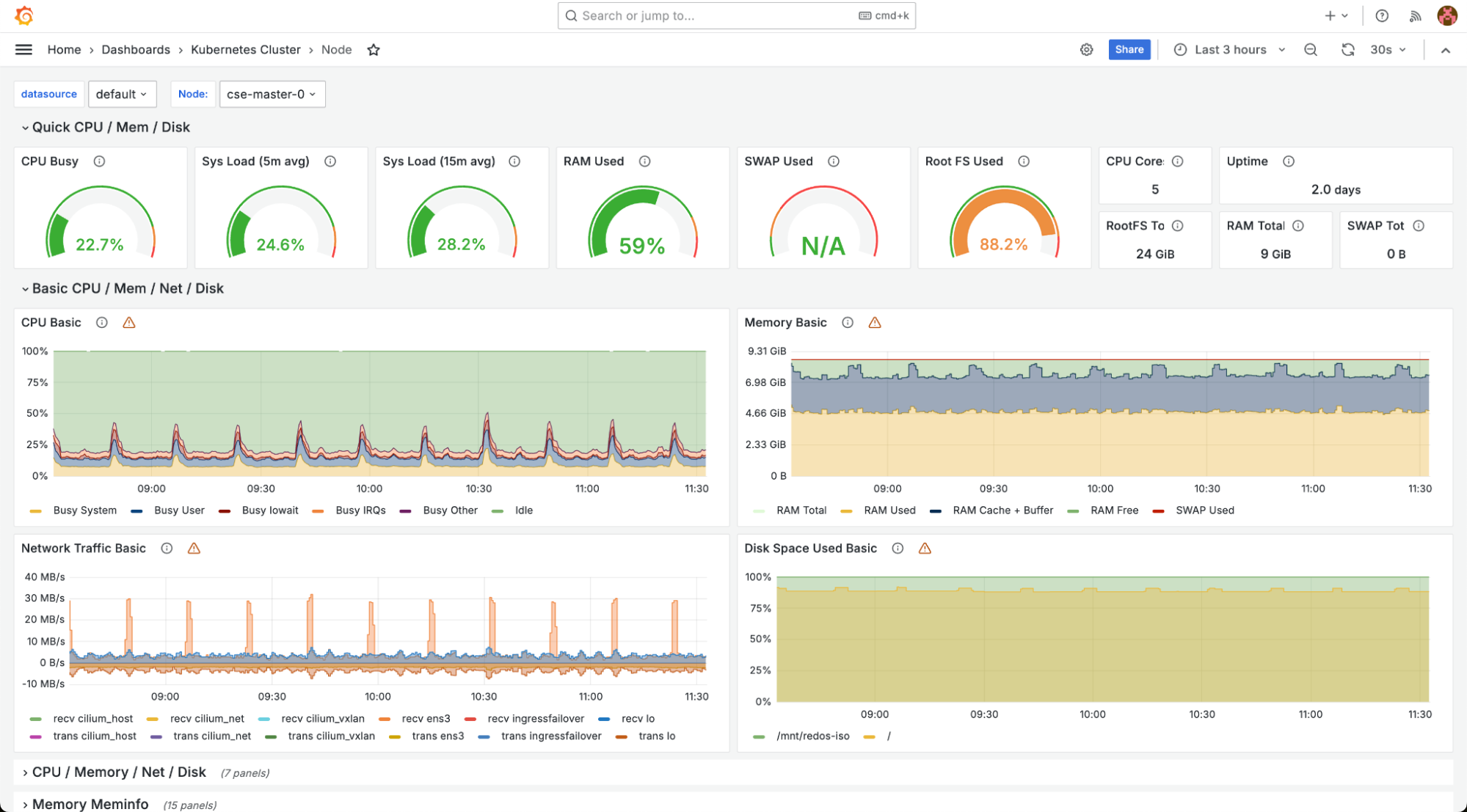

  • Дашборд «Node» — данные о работе узлов. В фильтрах можно выбрать целевой узел для отображения статистики.

    Node

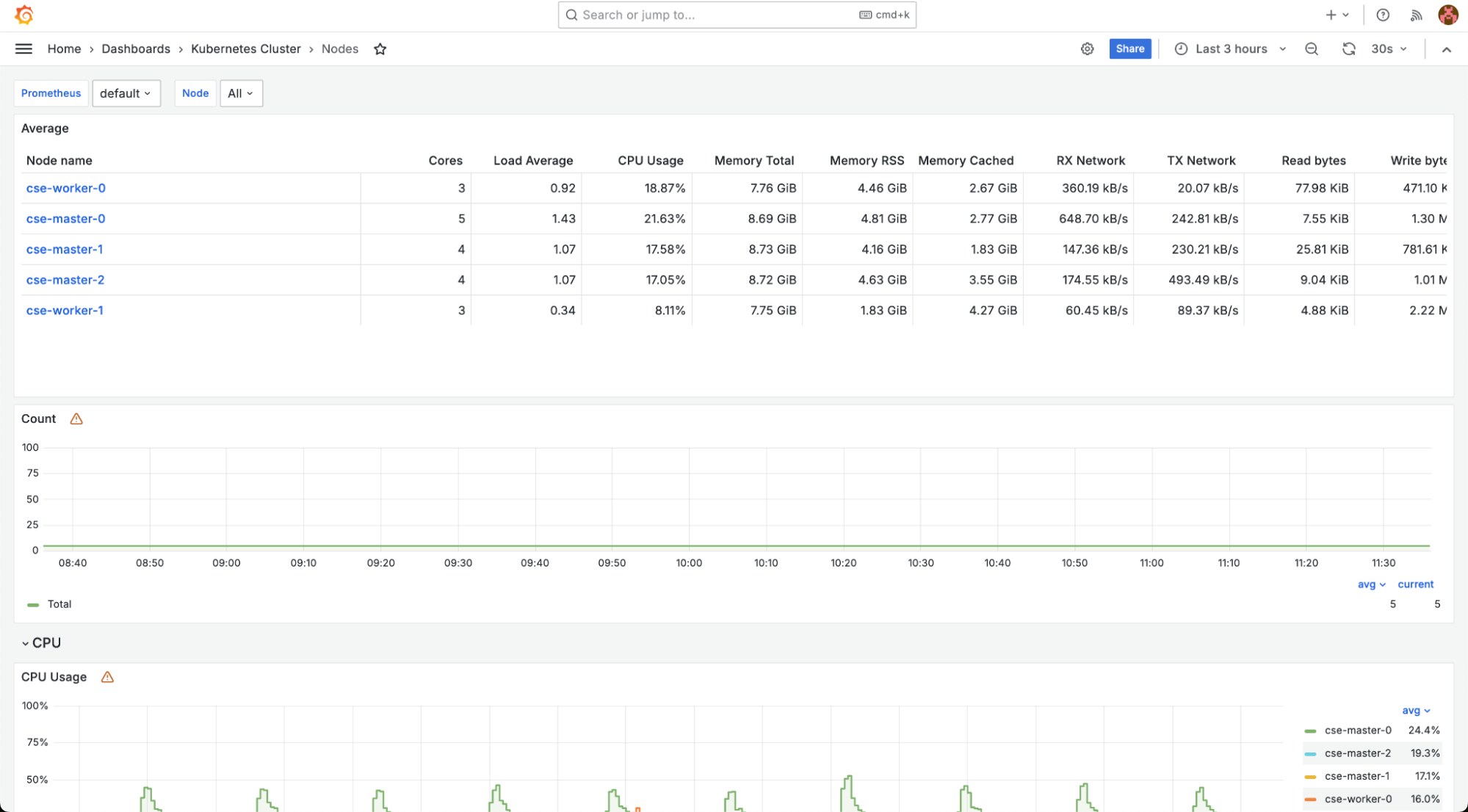

  • Дашборд «Nodes» — сводные данные о работе узлов кластера. В фильтрах можно выбрать конкретный узел.

    Nodes

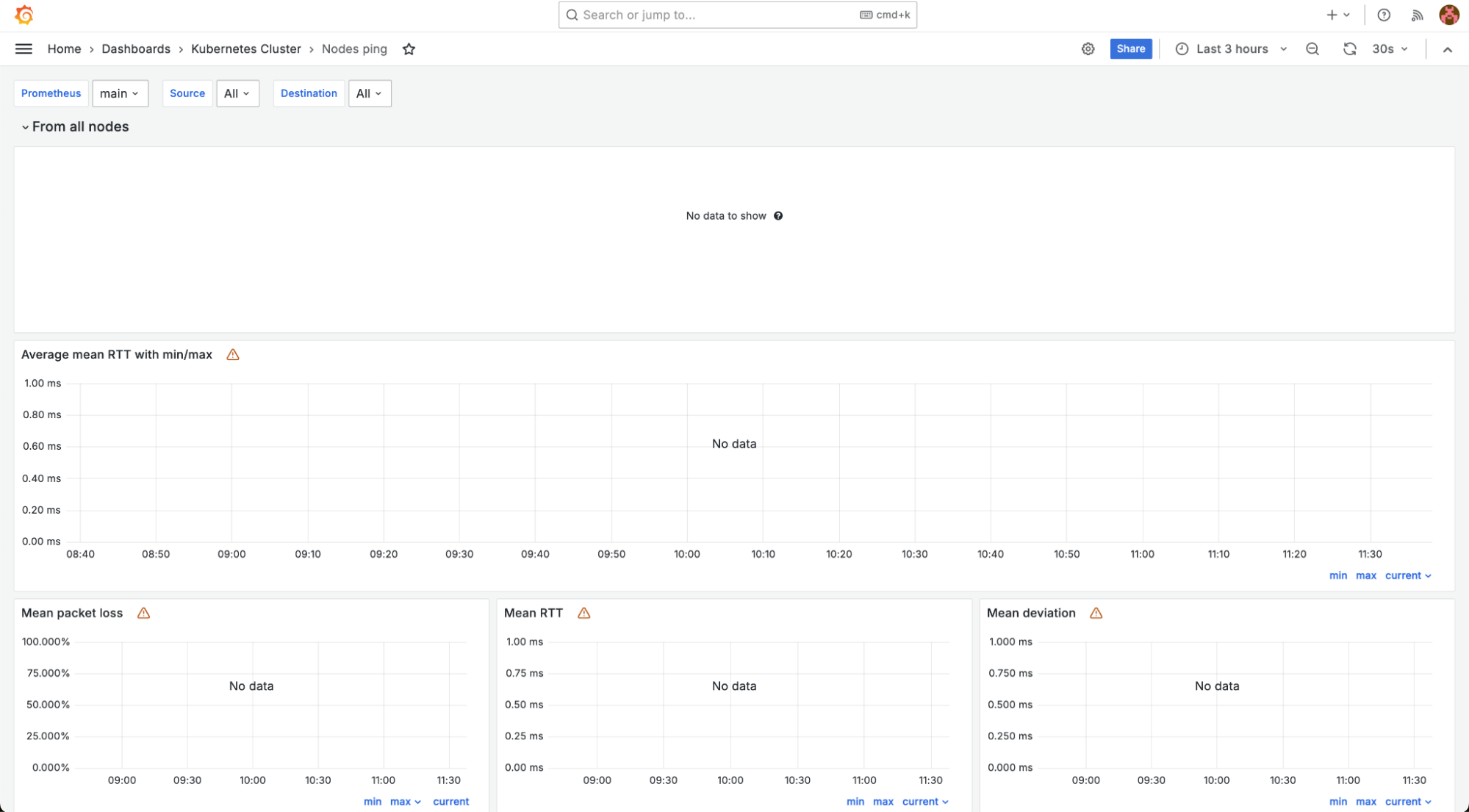

  • Дашборд «Nodes ping» — пинг до узлов кластера.

    Nodes ping

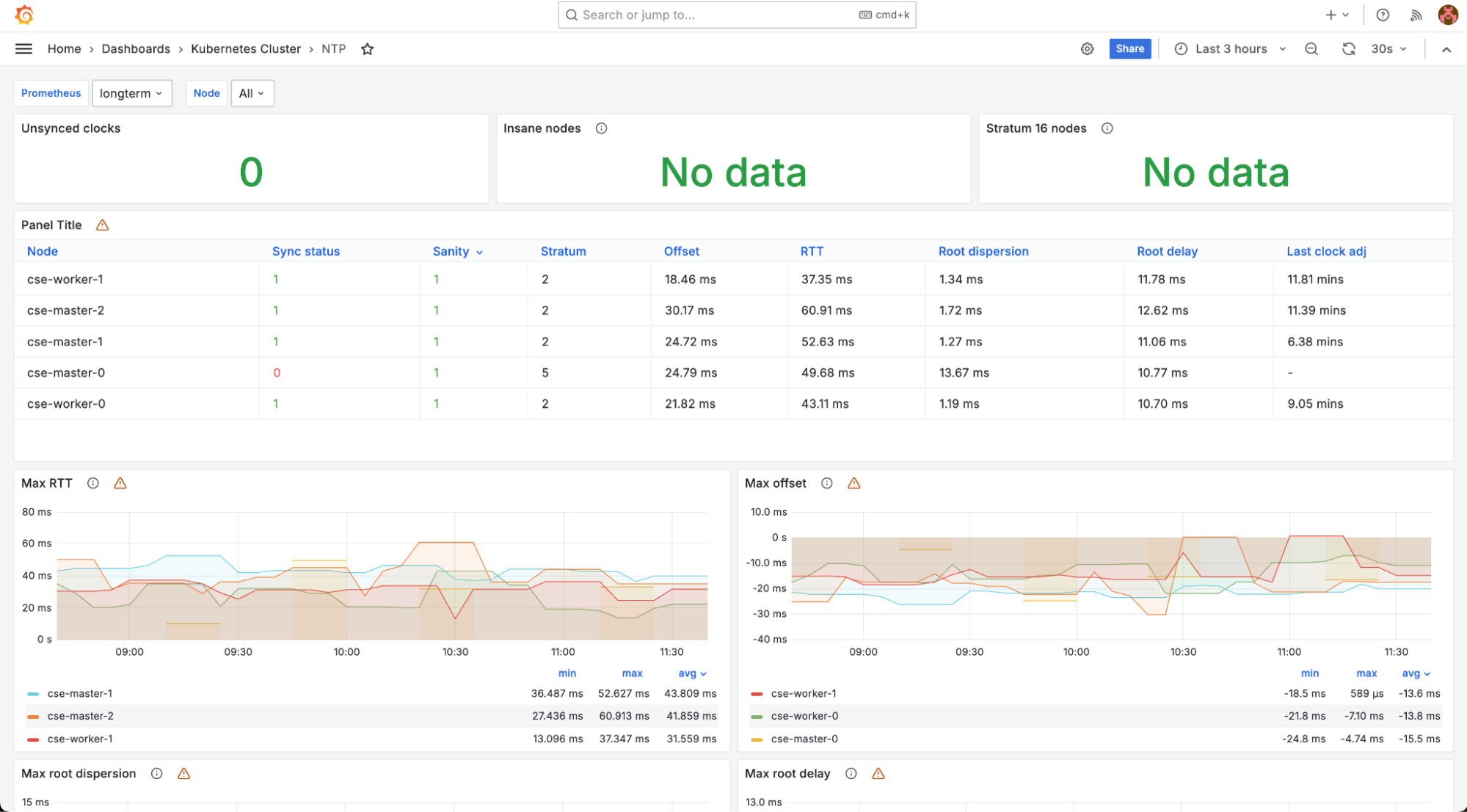

  • Дашборд «NTP» — состояние сервера времени.

    NTP

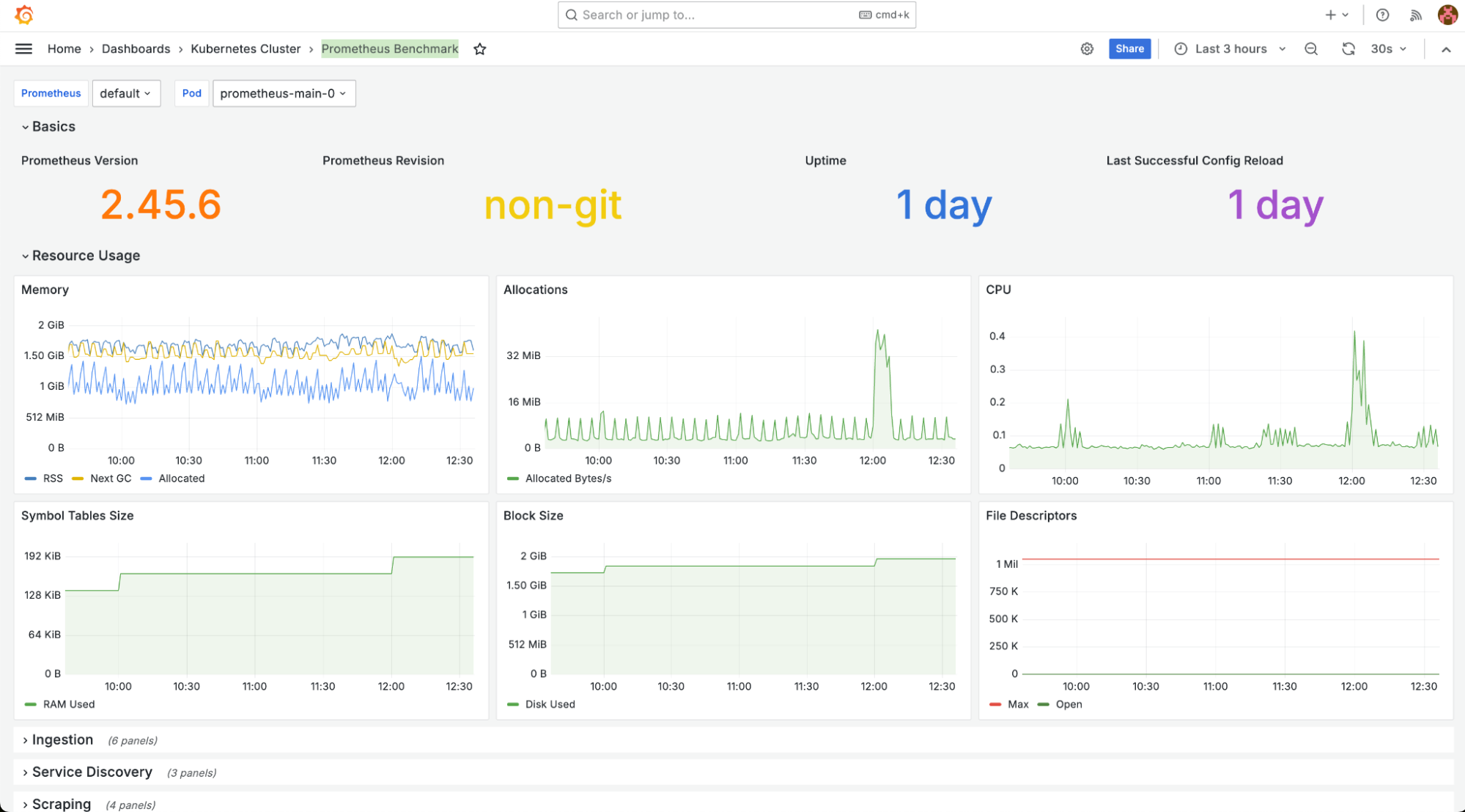

  • Дашборд «Prometheus Benchmark» — статус модуля prometheus.

    Prometheus Benchmark

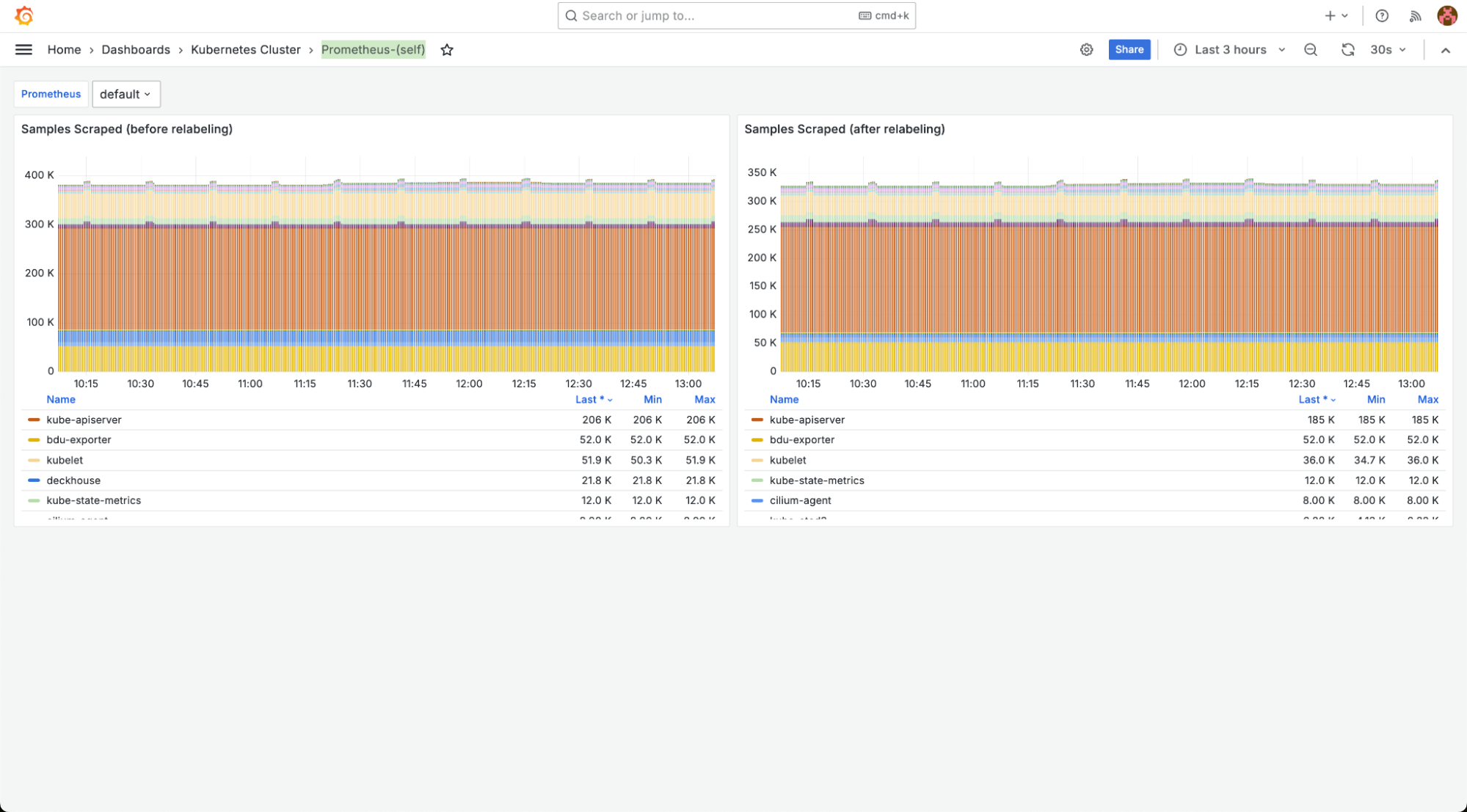

  • Дашборд «Prometheus-(self)» — сводная информация о состоянии Prometheus.

    Prometheus-(self)

Дашборды группы «Main» — дашборды с общими данными о состоянии кластера:

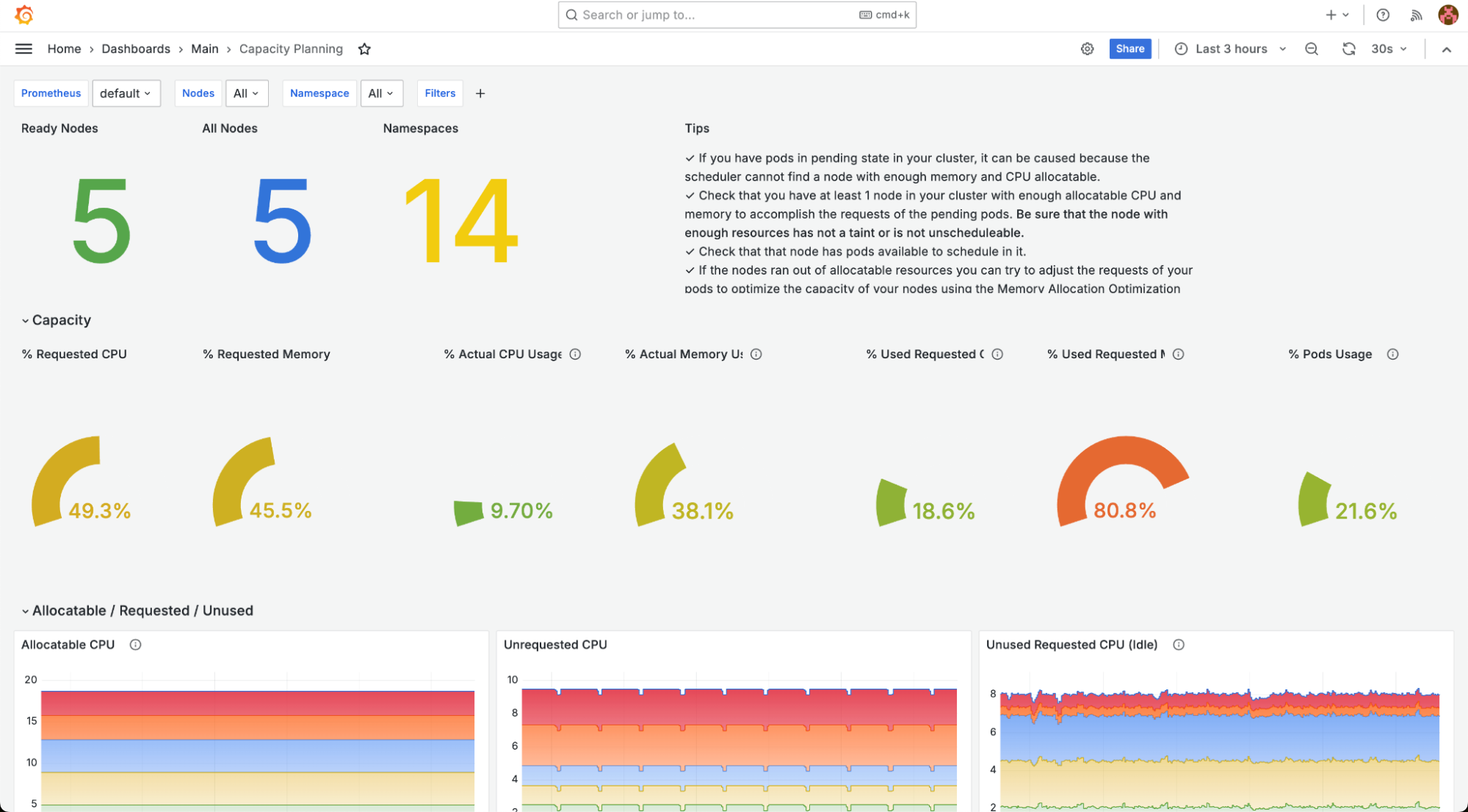

  • Дашборд «Capacity Planning» — сводные данные о производительности кластера.

    Capacity Planning

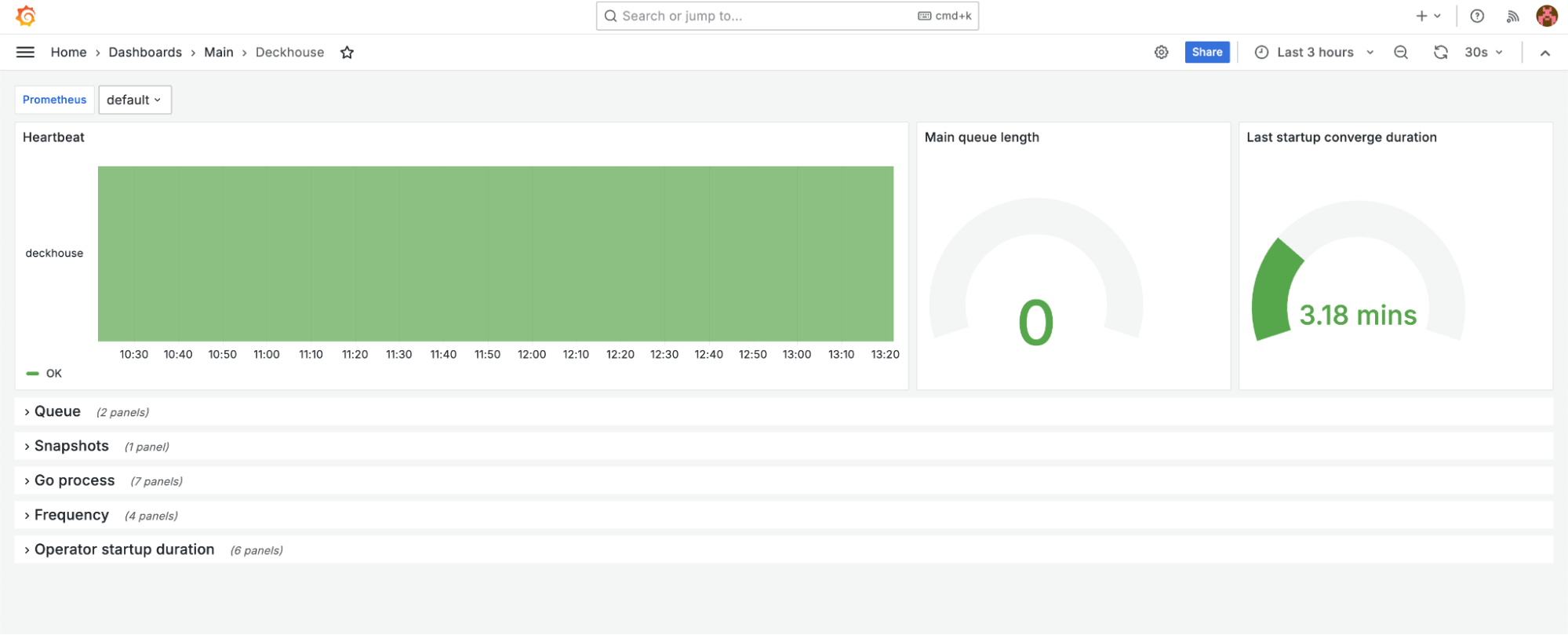

  • Дашборд «Deckhouse» — сводная информация о состоянии ядра платформы.

    Deckhouse

  • Дашборд «Namespace» — данные по конкретному пространству имен кластера.

    Namespace

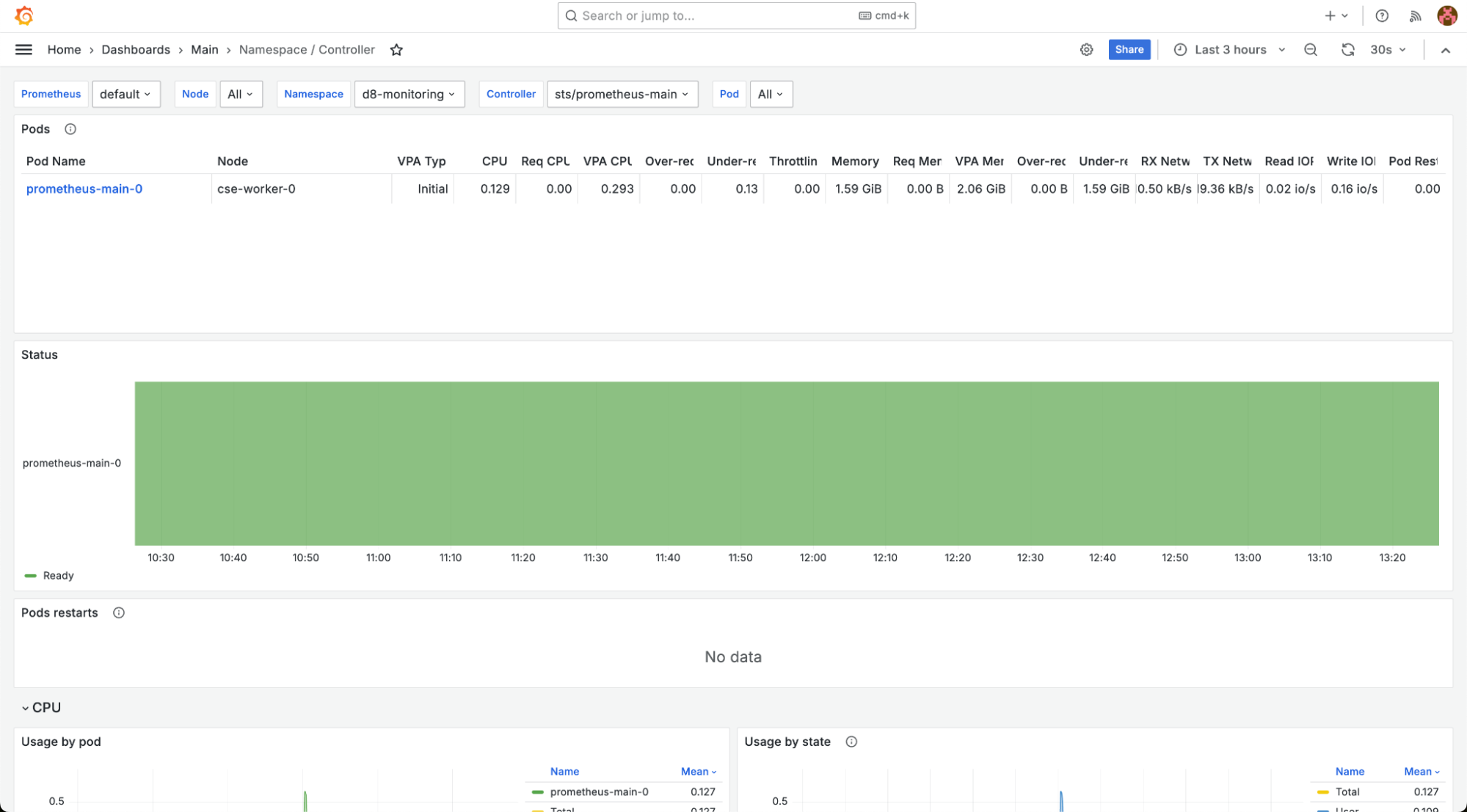

  • Дашборд «Namespace / Controller» — данные по контроллерам в пространствах имен. В фильтрах можно выбрать конкретные пространства имен и контроллеры.

    Namespace-controller

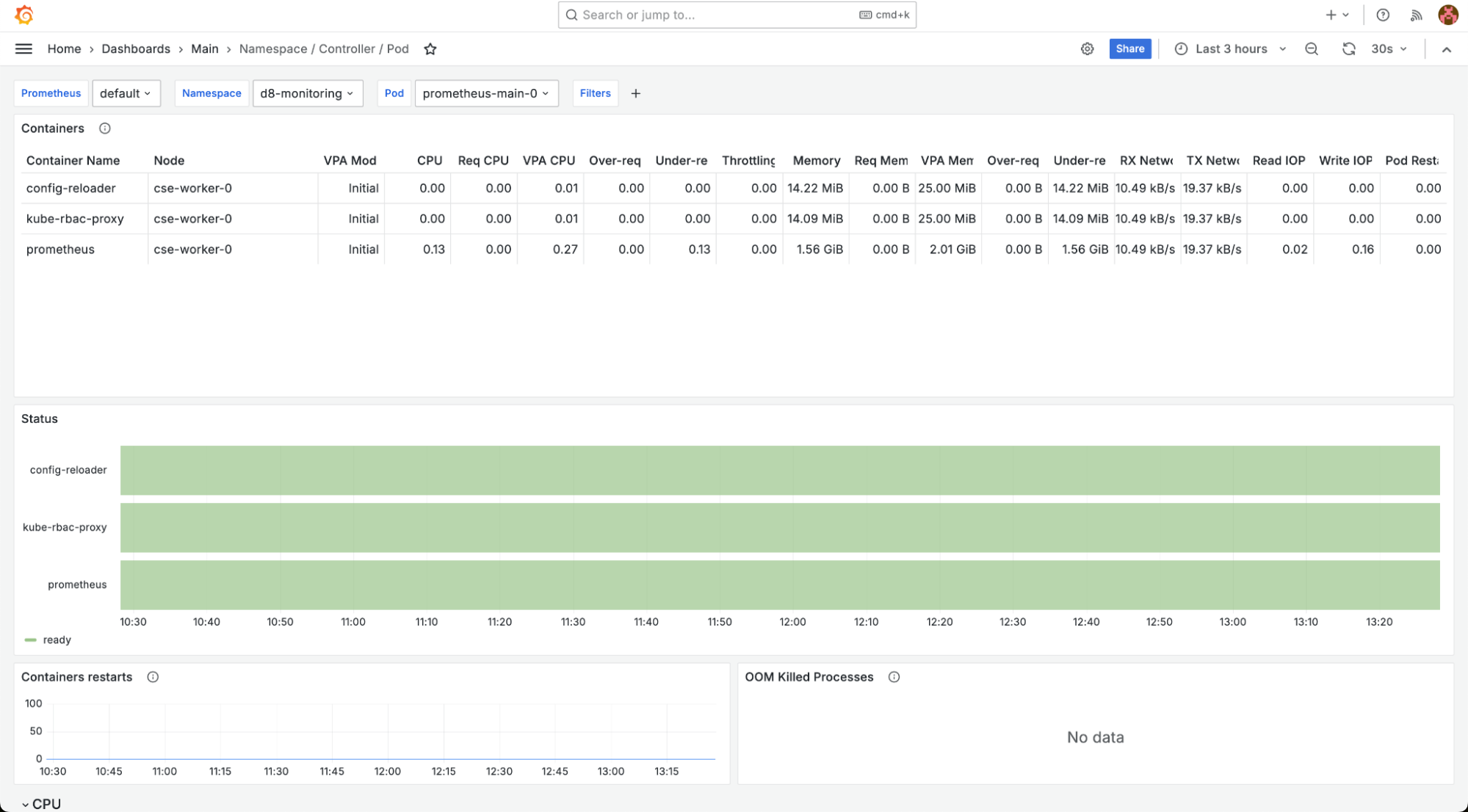

  • Дашборд «Namespace / Controller / Pod» — данные по подам в пространствах имен. В фильтрах можно выбрать определенные пространства имен и поды в них.

    Namespace-controller-pod

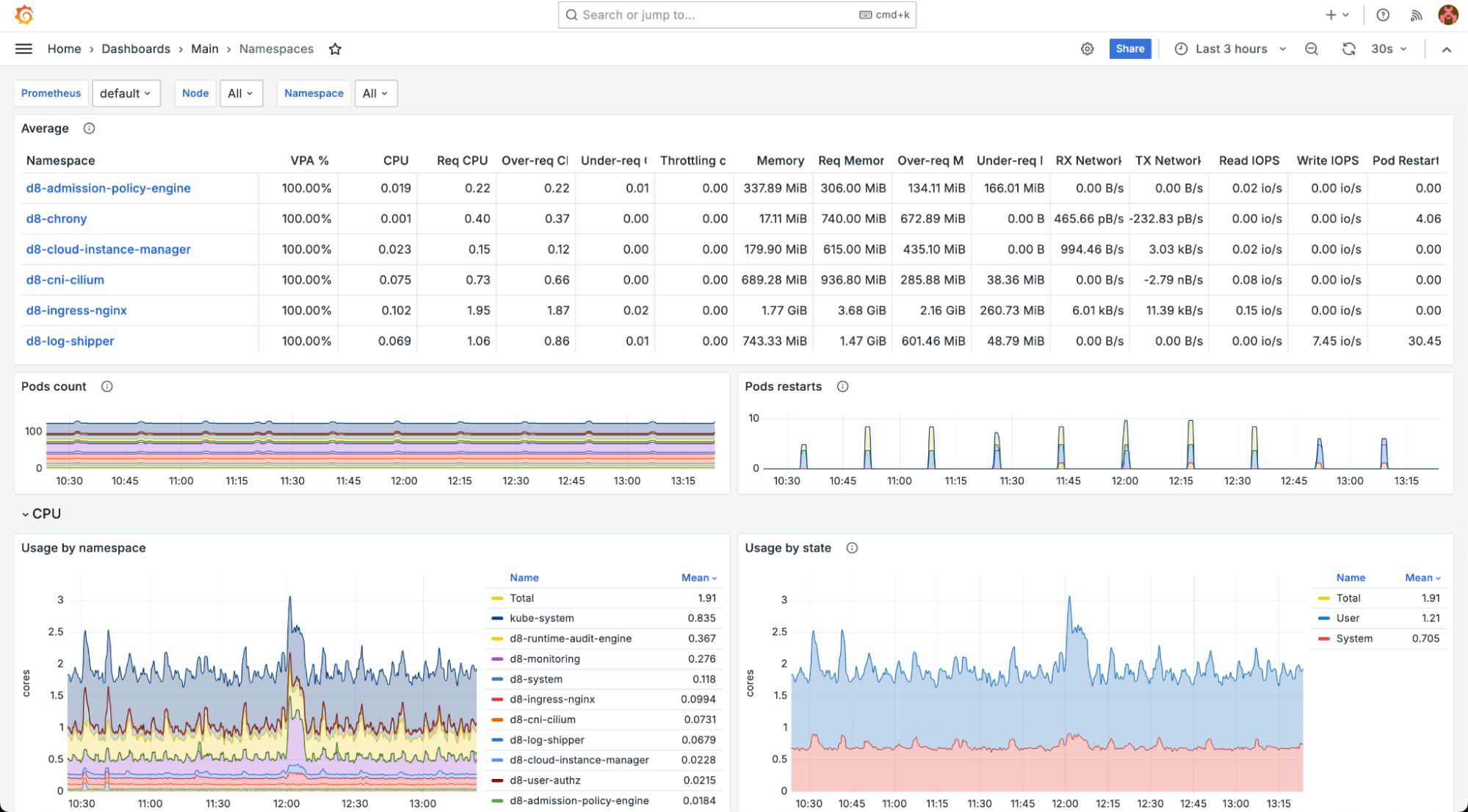

  • Дашборд «Namespaces» — сводные данные в разрезе пространств имен в кластере.

    Namespaces

Просмотр журналов событий безопасности

Просмотр журналов событий безопасности осуществляется в веб-интерфейсе Grafana. Необходимые дашборды сгруппированы в папке «Security»:

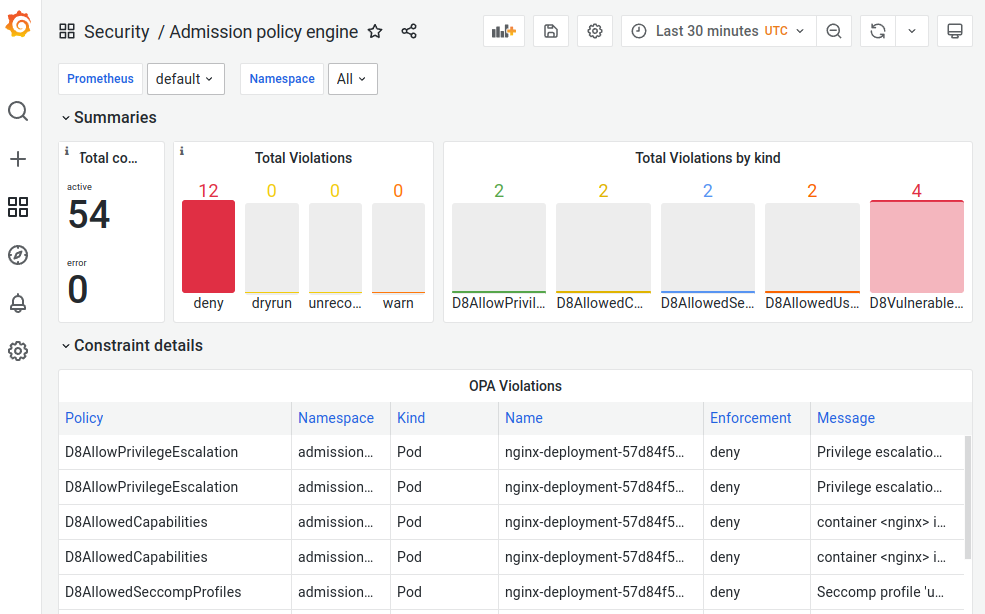

  • Admission policy engine. Содержит информацию, связанную с работой политик безопасности. В том числе: количество событий запрета выполнения действий из-за нарушения политики безопасности; разбивку запретов выполнения действий по типу запрета; журнал событий. Журнал событий безопасности, связанных с политиками безопасности, находится в окне OPA Violations.

    Admission policy engine

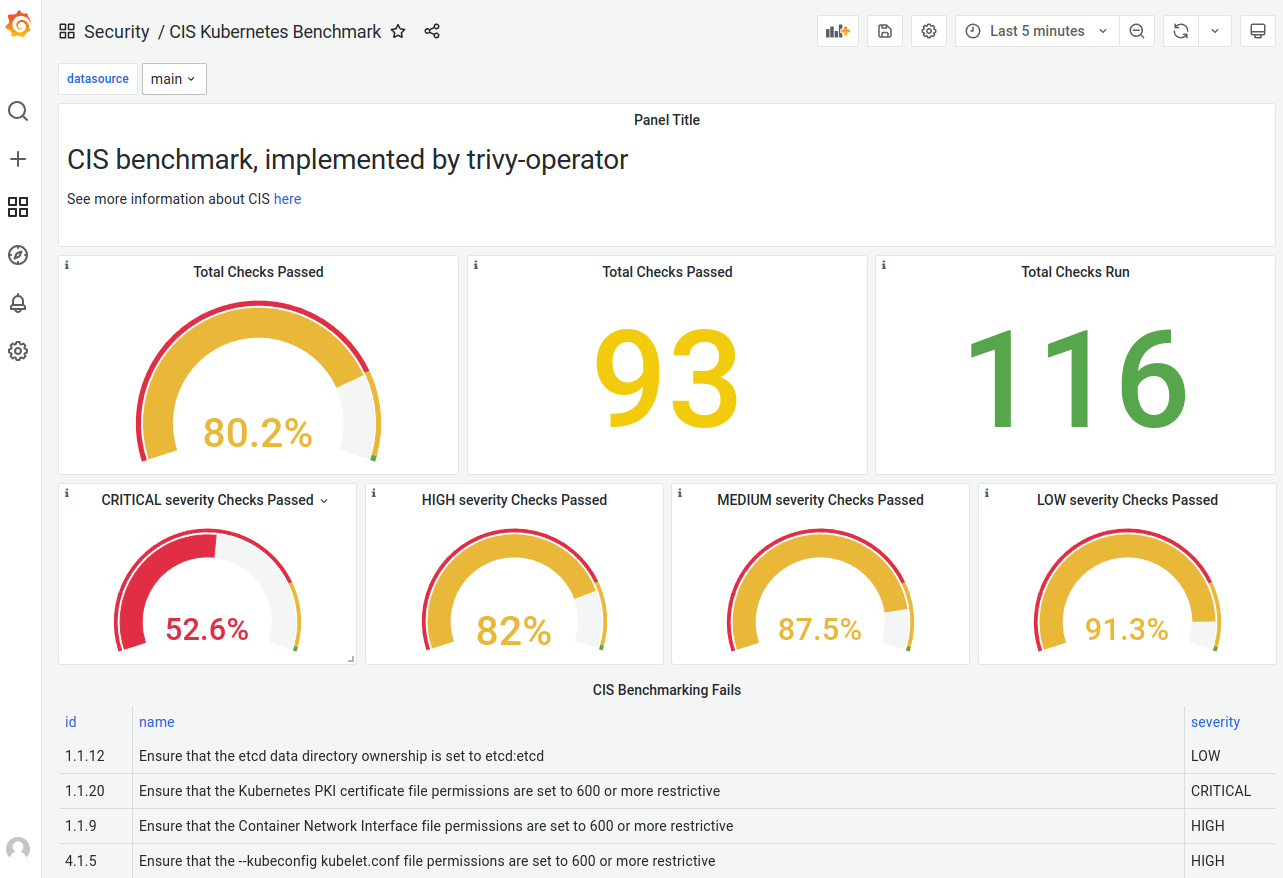

  • CIS Kubernetes Benchmark. Дашборд с информацией о результатах работы сканера проверок конфигурации кластера на соответствие принятым подходам (лучшим практикам). Содержит сводную информацию о результатах проверки, без возможности детализации. Дашборд доступен при включенном модуле operator-trivy.

    CIS Kubernetes Benchmark

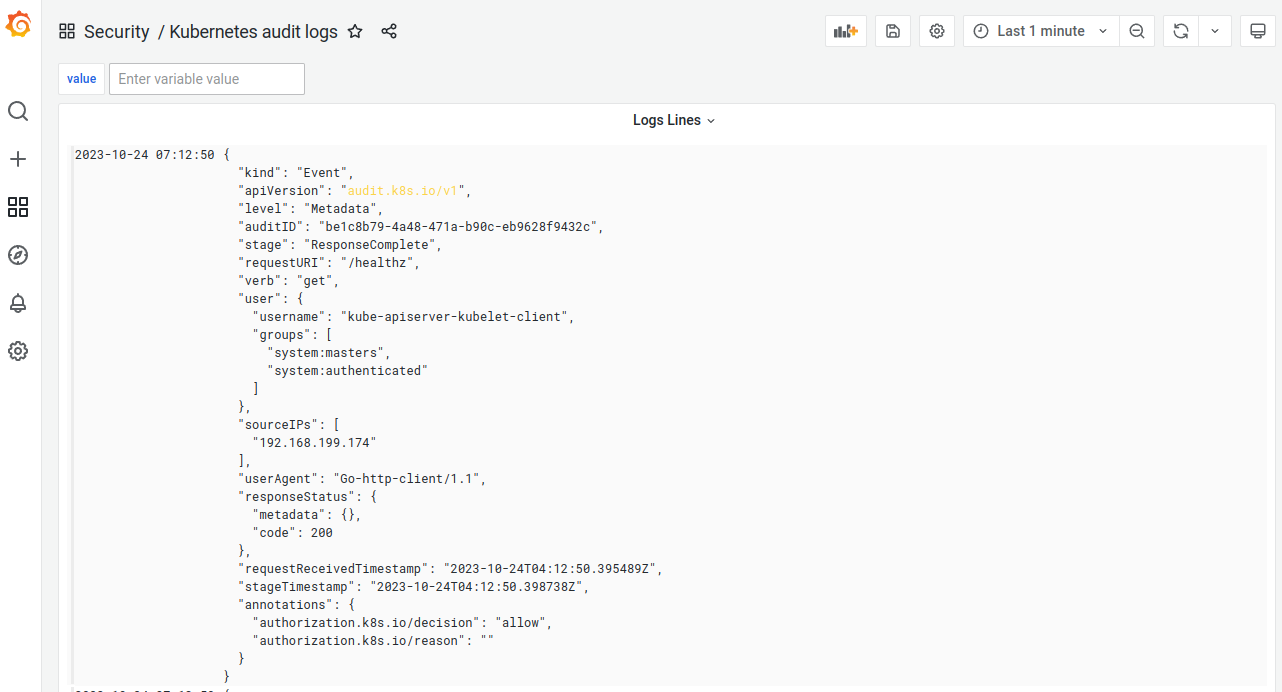

  • Kubernetes audit logs. Журнал регистрации обращений к API-серверу. Содержит записи о всех обращениях к API-серверу кластера в JSON-формате.

    Kubernetes audit logs

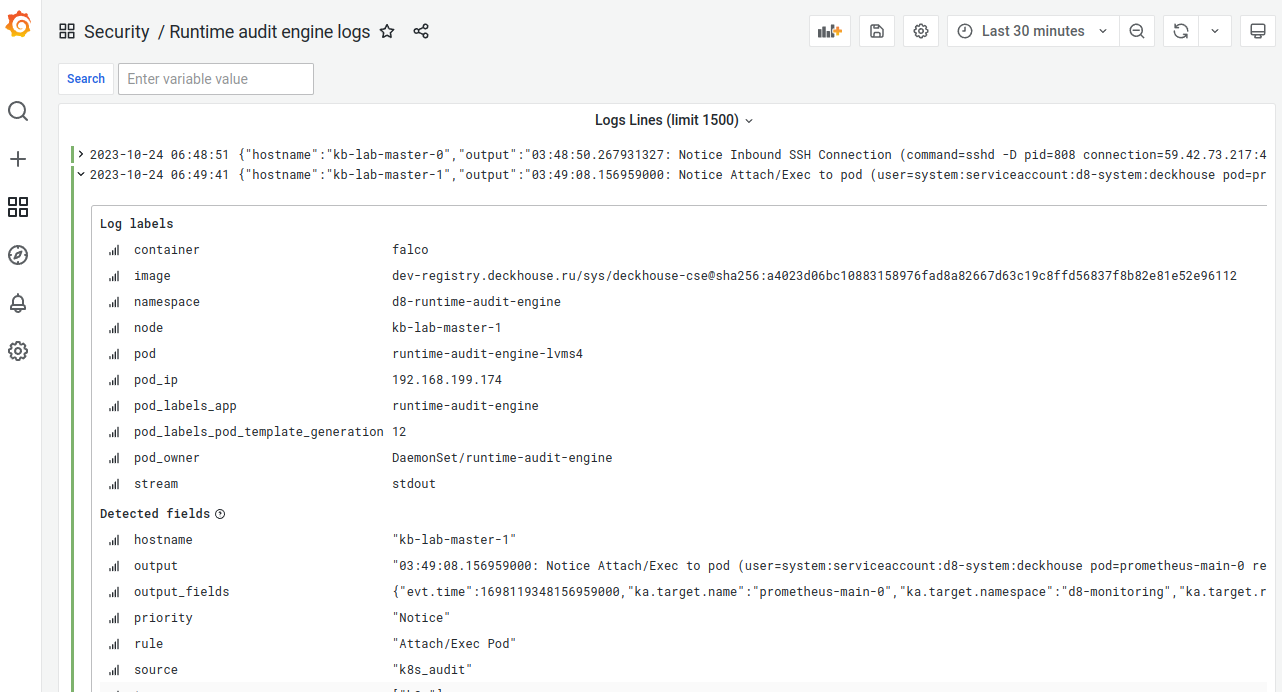

  • Runtime audit engine logs. Журнал регистрации событий безопасности аудита работы ядра Linux и API-сервера кластера.

    Runtime audit engine logs

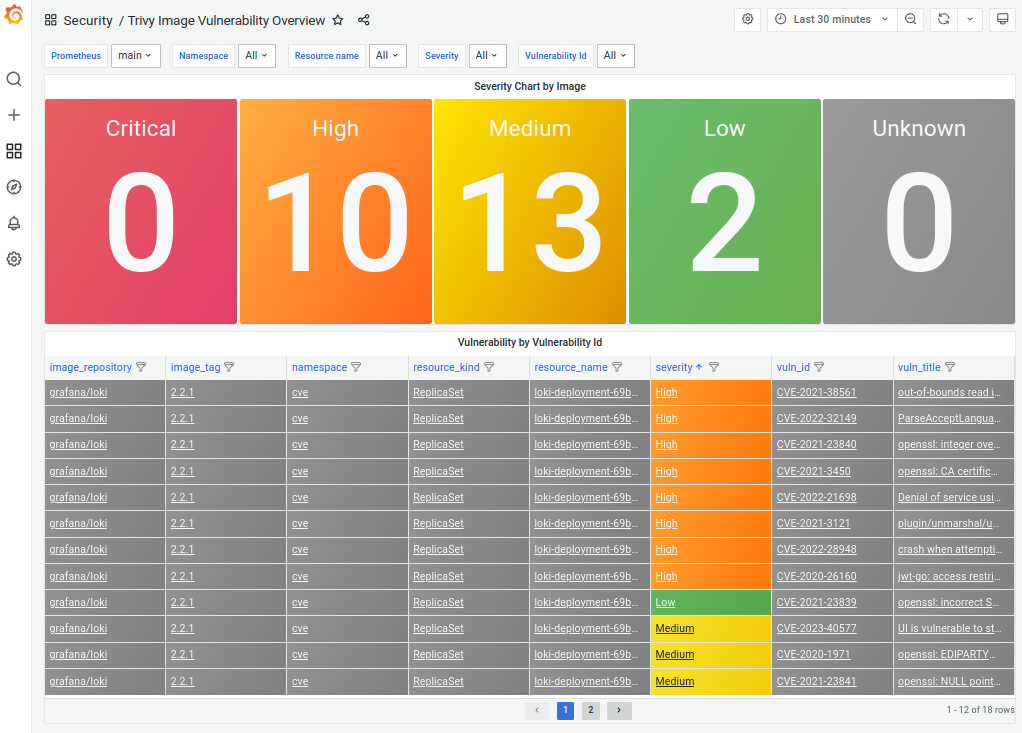

  • Trivy Image Vulnerability Overview. Дашборд со сводной и детализированной информацией о сканировании образов контейнеров подов в пространствах имен, отмеченных аннотацией security-scanning.deckhouse.io/enabled.

    Trivy Image Vulnerability Overview
