Модуль sds-node-configurator управляет LVM на узлах кластера с помощью кастомных ресурсов Kubernetes и выполняет следующие операции:

  • Автоматически обнаруживает блочные устройства и создает, обновляет или удаляет соответствующие ресурсы BlockDevice.
  • Автоматически обнаруживает на узлах группы томов LVM с тегом storage.deckhouse.io/enabled=true, а также thin pool в их составе, и управляет соответствующими ресурсами LVMVolumeGroup. Если для обнаруженной группы томов ресурс LVMVolumeGroup отсутствует, модуль создает его автоматически.
  • Сканирует физические тома LVM, входящие в управляемые группы томов. При увеличении базовых блочных устройств автоматически расширяет соответствующие физические тома LVM с помощью pvresize.
  • Создает, расширяет и удаляет группы томов LVM на узле в соответствии с настройками ресурсов LVMVolumeGroup.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме контейнеры разных подов показаны как взаимодействующие напрямую. Фактически обмен выполняется через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса приводится над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме каждый под показан в единственном экземпляре.

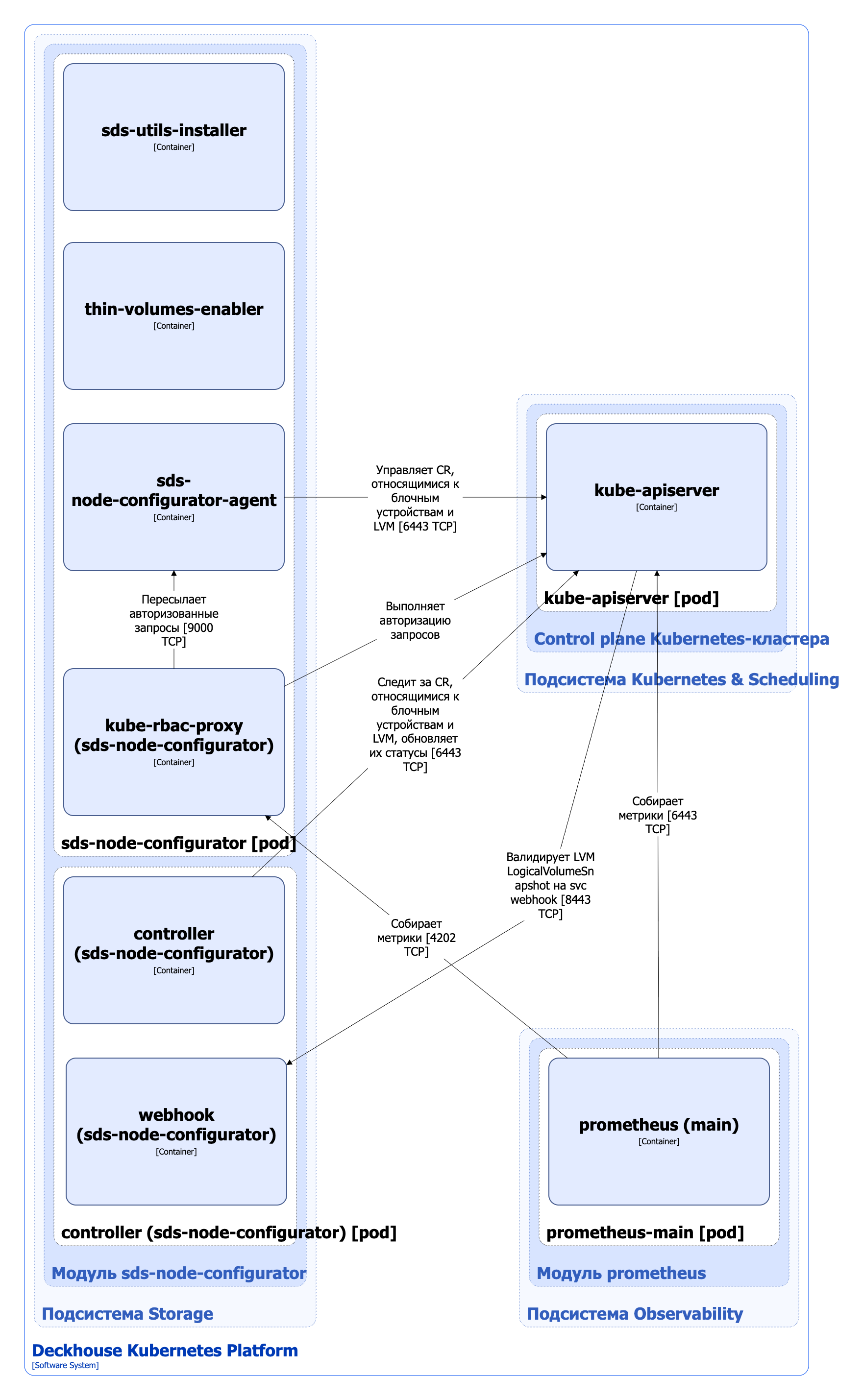

Архитектура модуля sds-node-configurator на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Архитектура модуля sds-node-configurator

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Sds-node-configurator (DaemonSet) — контроллер, запущенный на узлах кластера и выполняющий перечисленные выше операции с кастомными ресурсами BlockDevice, LVMVolumeGroup, LVMLogicalVolume, LVMLogicalVolumeSnapshot и т.д. Полный список ресурсов, которыми управляет модуль, приведён в документации модуля.

    Компонент содержит следующие контейнеры:

    • sds-utils-installer — init-контейнер, устанавливающий набор утилит, необходимых для управления блочными устройствами и LVM-томами;
    • thin-volumes-enabler — init-контейнер, включающий поддержку thin томов;
    • sds-node-configurator-agent — основной контейнер;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контроллера. Является Open Source-проектом.

  2. Controller (Deployment) — контроллер, следящий за кастомными ресурсами, относящимися к блочным устройствам и LVM. Controller работает с метаданными ресурсов и обновляет их статусы.

    Компонент содержит следующие контейнеры:

    • controller — основной контейнер;
    • webhook — сайдкар-контейнер, реализующий вебхук-сервер для проверки кастомных ресурсов LVMLogicalVolumeSnapshot. Если используемая редакция DKP не поддерживает функционал снимков логических томов LVM, кастомный ресурс LVMLogicalVolumeSnapshot не проходит валидацию.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:
    • для работы с кастомными ресурсами, относящимися к блочным устройствам и LVM;
    • для авторизации запросов к метрикам.

С модулем взаимодействуют следующие внешние компоненты:

  1. Kube-apiserver — выполняет валидацию кастомных ресурсов LVMLogicalVolumeSnapshot.
  2. Kube-scheduler — собирает метрики компонента sds-node-configurator.
