Модуль sds-local-volume предназначен для управления локальным блочным хранилищем на базе LVM. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса LocalStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

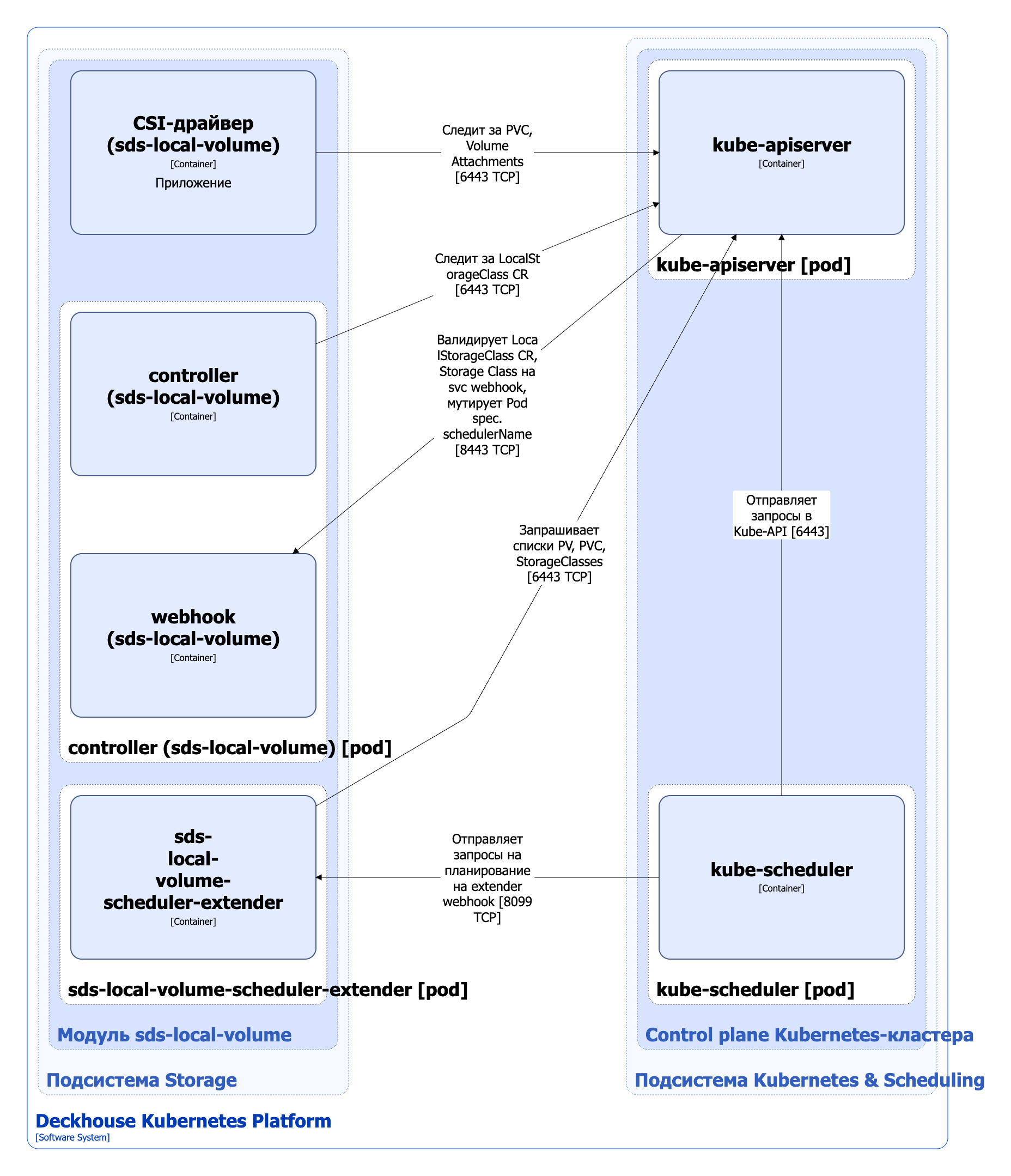

Архитектура модуля sds-local-volume на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля sds-local-volume

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий кастомные ресурсы LocalStorageClass. LocalStorageClass — пользовательский ресурс Kubernetes, определяющий конфигурацию для Kubernetes StorageClass. Создаваемый StorageClass использует local.csi.storage.deckhouse.io provisioner. В StorageClass задаются типы логических томов LVM, параметры VolumeGroups, reclaim policy, volume binding mode и другие настройки. Эти параметры используются provisioner’ом CSI-драйвера sds-local-volume при управлении локальными томами на базе LVM.

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • webhook — сайдкар-контейнер, реализующий вебхук-сервер для проверки кастомных ресурсов LocalStorageClass и ресурсов StorageClass, а также для изменения значения поля spec.schedulerName у подов, использующих тома, созданные provisioner’ом local.csi.storage.deckhouse.io. После изменения значением поля spec.schedulerName становится sds-local-volume, что позволяет передать планирование таких подов компоненту sds-local-volume-scheduler-extender вместо стандартного планировщика Kubernetes (kube-scheduler).

  2. Sds-local-volume-scheduler-extender — состоит из одного контейнера, представляет собой расширение (extender) для kube-scheduler, реализует специфичную для подов, использующих локальные тома логику размещения. При планировании учитывается свободное место на узлах, используемых для размещения на них локальных томов, а также размер дискового пространства, которое надо зарезервировать под эти тома.

  3. CSI-драйвер (sds-local-volume) — реализация CSI-драйвера для local.csi.storage.deckhouse.io provisioner. С типовой архитектурой CSI-драйвера, используемого в DKP, можно ознакомиться в разделе документации архитектуры CSI-драйвера. CSI-драйвер (sds-local-volume) — разработка компании Флант.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, StorageClass;
    • работа с кастомными ресурсами LocalStorageClass;
    • создание ресурса StorageClass.

С модулем взаимодействуют следующие внешние компоненты:

  1. Kube-apiserver:

    • валидация кастомных ресурсов LocalStorageClass, ресурсов StorageClass;
    • изменение поля spec.schedulerName подов, использующих тома, созданные при помощи local.csi.storage.deckhouse.io provisioner.

  2. Kube-scheduler — отправка на вебхук sds-local-volume-scheduler-extender запросов на планирование подов, в поле spec.schedulerName которых указано значение sds-local-volume.
