Модуль csi-yadro-tatlin-unified предназначен для управления томами c использованием систем хранения данных TATLIN.UNIFIED. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса YadroTatlinUnifiedStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

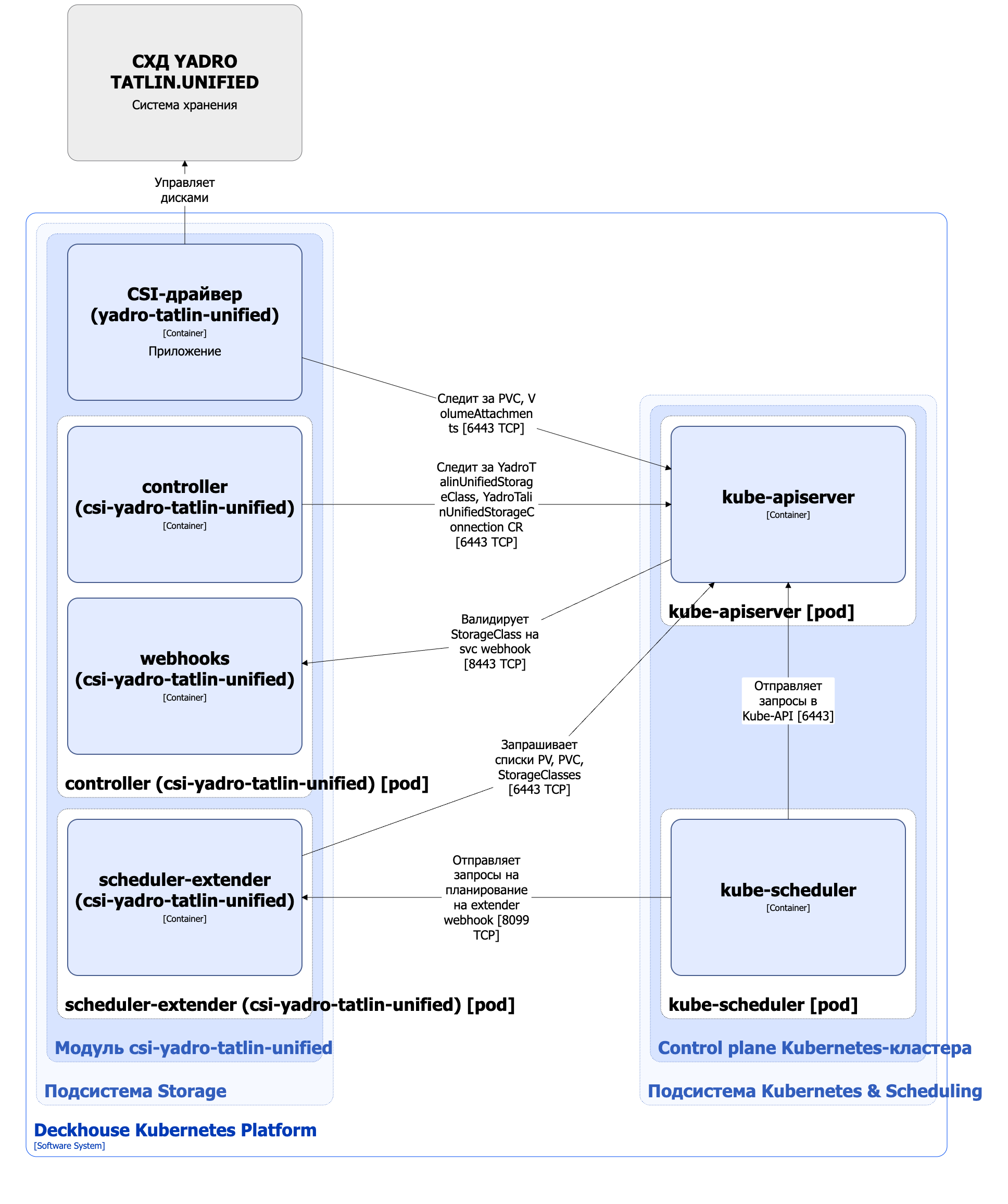

Архитектура модуля csi-yadro-tatlin-unified на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-yadro-tatlin-unified

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий следующие кастомные ресурсы:

    • YadroTatlinUnifiedStorageConnection — параметры подключения к СХД TATLIN.UNIFIED;
    • YadroTatlinUnifiedStorageClass — определяет конфигурацию для создаваемого Kubernetes StorageClass, который использует provisioner csi-tatlinunified.yadro.com.

    В YadroTatlinUnifiedStorageClass задаются параметры подключения, а также название пула ресурсов, тип файловой системы и политика обработки тома при удалении PVC (reclaim policy).

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • webhook — сайдкар-контейнер, реализующий вебхук-сервер для проверки ресурсов StorageClass.

  2. CSI-драйвер (yadro-tatlin-unified) — реализация CSI-драйвера, использующего provisioner csi-tatlinunified.yadro.com. С типовой архитектурой CSI-драйвера, используемого в DKP, можно ознакомиться на странице описания CSI-драйвера.

  3. Scheduler-extender — состоит из одного контейнера, представляет собой расширение (extender) для kube-scheduler. Реализует специфичную для подов логику размещения при использовании томов СХД TATLIN.UNIFIED. При планировании подов учитываются селекторы узлов, заданные в кастомном ресурсе YadroTatlinUnifiedStorageConnection в параметрах controlPlane и dataPlane.

    Компонент может отсутствовать, если селекторы узлов в кастомном ресурсе YadroTatlinUnifiedStorageConnection не заданы.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, StorageClass;
    • работа с кастомными ресурсами YadroTatlinUnifiedStorageConnection, YadroTatlinUnifiedStorageClass;
    • создание ресурса StorageClass.

  2. СХД YADRO TATLIN.UNIFIED — создание и удаление томов, подключение и отключение томов от узлов.

С модулем взаимодействуют следующие внешние компоненты:

  • Kube-apiserver — валидация стандартных ресурсов StorageClass.
