Модуль csi-netapp предназначен для управления томами c использованием систем хранения данных NetApp. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса NetappStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

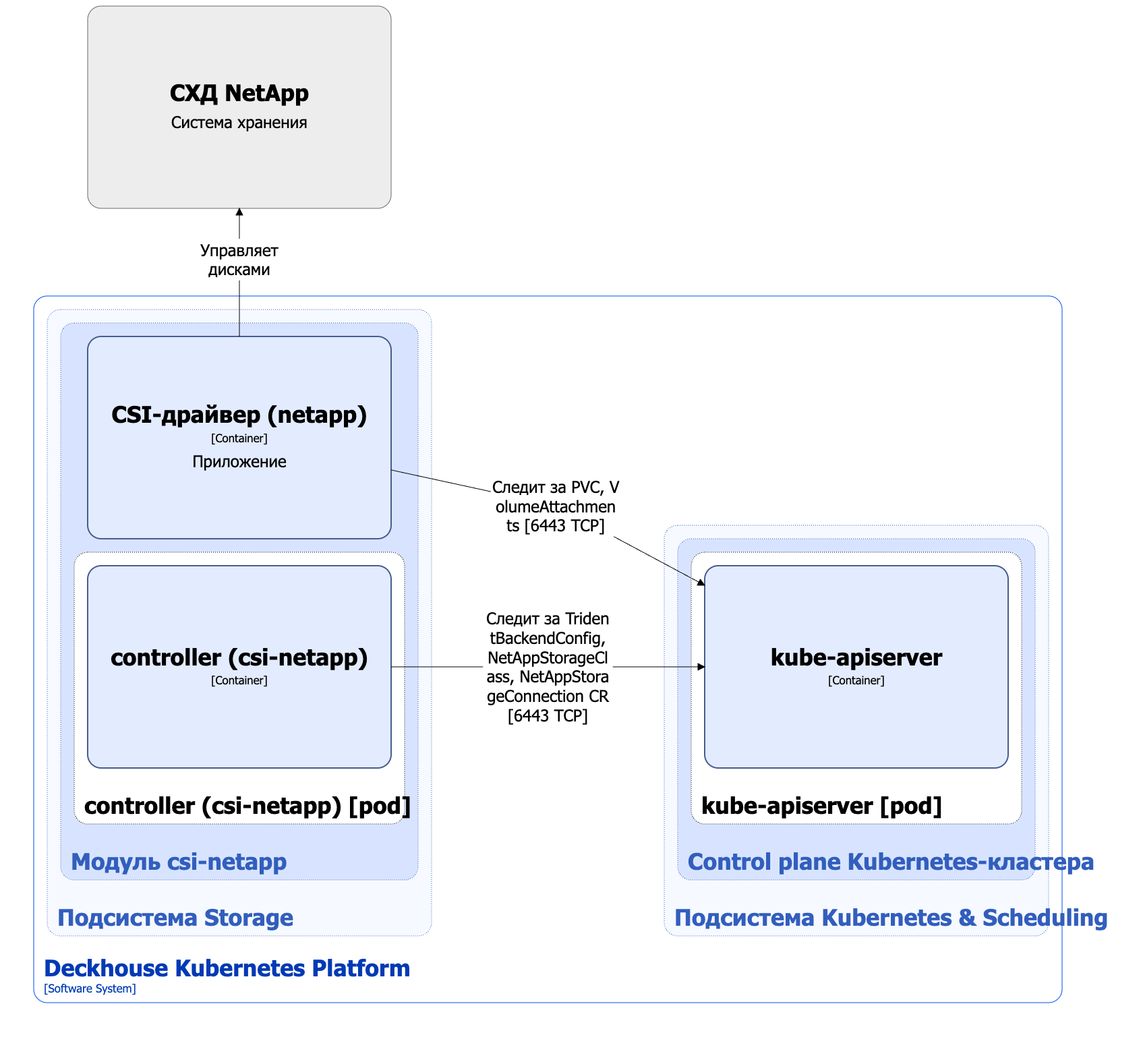

Архитектура модуля csi-netapp на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-netapp

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий следующие кастомные ресурсы:

    • NetappStorageConnection — параметры подключения к СХД NetApp;
    • NetappStorageClass — определяет конфигурацию для создания Kubernetes StorageClass, который использует provisioner csi.trident.netapp.io.

    Также controller синхронизирует лейбл storage.deckhouse.io/csi-netapp-node для узлов кластера в соответствии со значением селектора узлов spec.settings.nodeSelector кастомного ресурса ModuleConfig.

    Состоит из одного основного контейнера controller.

  2. CSI-драйвер (netapp) — реализация CSI-драйвера, использующего provisioner csi.trident.netapp.io. С типовой архитектурой CSI-драйвера, используемого в DKP, можно ознакомиться в описании архитектуры CSI-драйвера.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment и StorageClass;
    • работа с кастомными ресурсами TridentBackendConfig, NetappStorageConnection и NetappStorageClass;
    • создание ресурса VolumeSnapshotClass, Secret и StorageClass.

  2. СХД NetApp — создание, удаление и управление томами, а также подключение и отключение томов от узлов.
