Модуль chrony обеспечивает синхронизацию времени на всех узлах кластера Deckhouse Kubernetes Platform (DKP) с использованием реализации NTP-сервера/клиента chrony.

Подробнее с описанием модуля можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

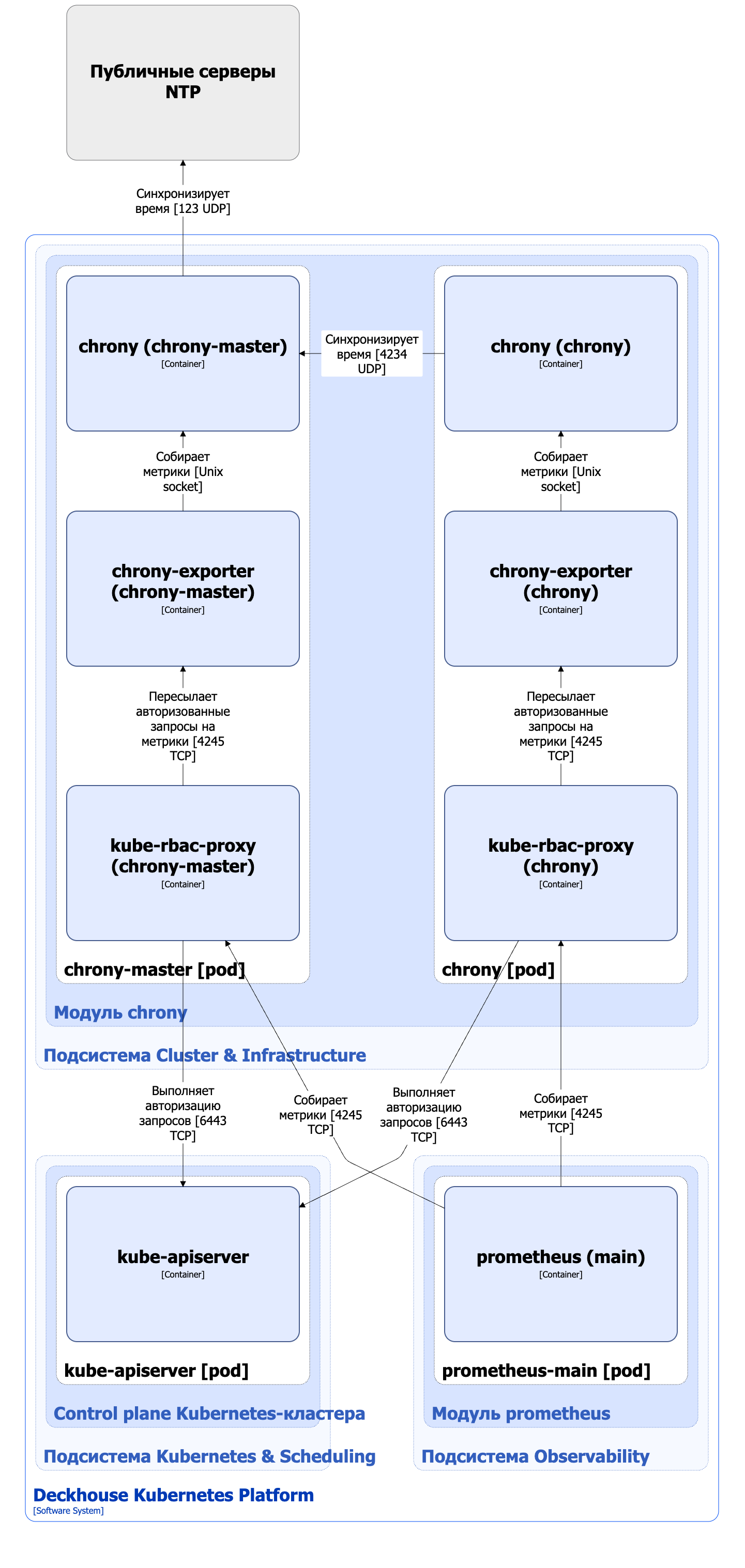

Архитектура модуля chrony на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Архитектура модуля chrony

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Chrony-master — реализация сервиса синхронизации времени на master-узлах кластера с внешними NTP-серверами.

    Состоит из следующих контейнеров:

    • chrony — основной контейнер;
    • chrony-exporter — сайдкар-контейнер, собирающий метрики контейнера chrony и предоставляющий их в формате Prometheus;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера chrony-exporter.

  2. Chrony — реализация сервиса синхронизации времени на всех узлах кластера, кроме master-узлов, с компонентом chrony-master.

    Состоит из следующих контейнеров:

    • chrony — основной контейнер;
    • chrony-exporter — сайдкар-контейнер, собирающий метрики контейнера chrony и предоставляющий их в формате Prometheus;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера chrony-exporter.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver — авторизация запросов на получение метрик.

  2. Внешние NTP-серверы — синхронизация времени.

С модулем взаимодействуют следующие внешние компоненты:

  • Prometheus-main — сбор метрик chrony и chrony-master.
