Модуль monitoring-kubernetes обеспечивает прозрачный и своевременный контроль состояния всех узлов кластера и ключевых инфраструктурных компонентов.

Подробнее с возможностями и настройками модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме контейнеры разных подов показаны как взаимодействующие напрямую. Фактически обмен выполняется через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса приводится над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме каждый под показан в единственном экземпляре.

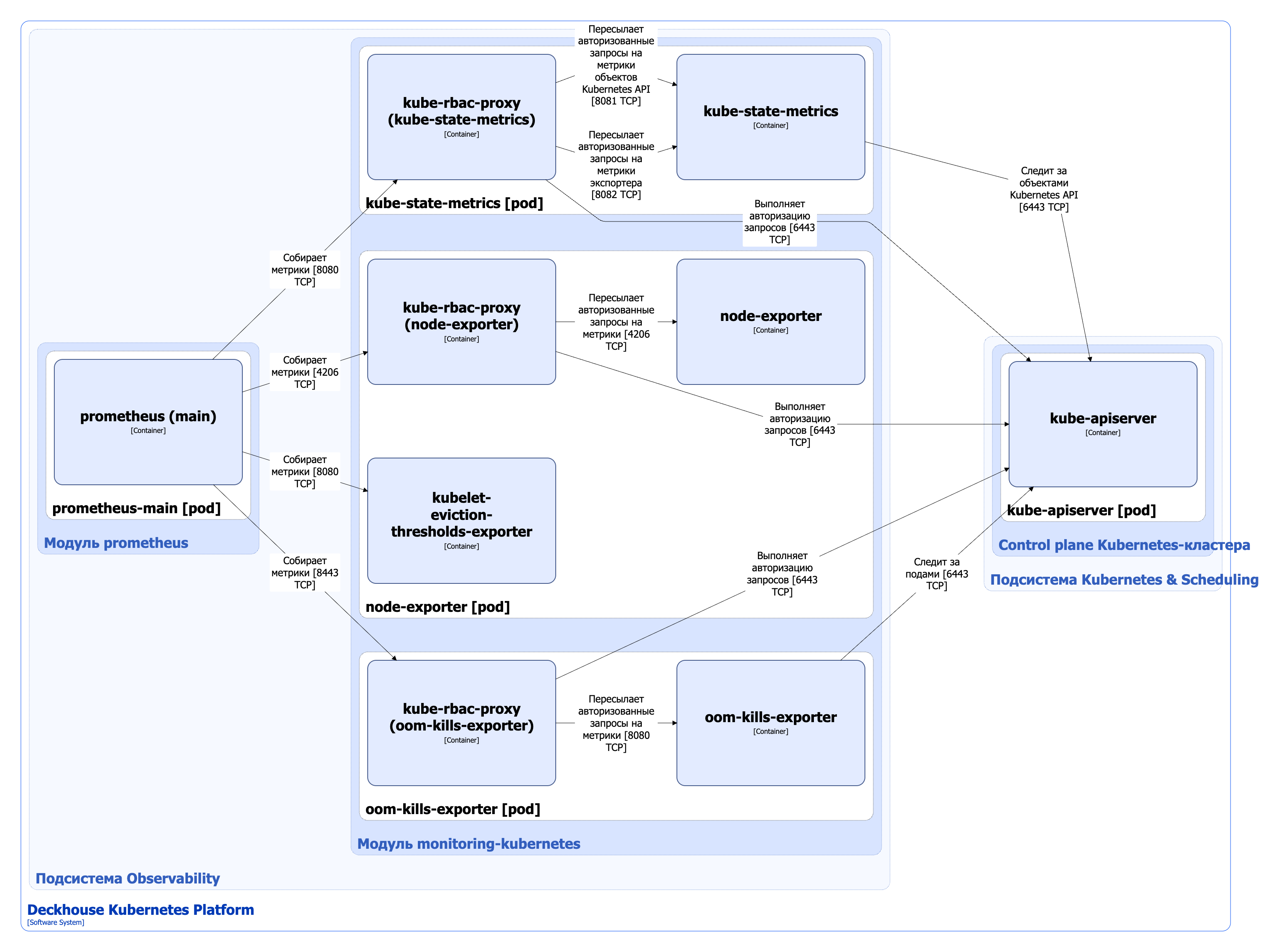

Архитектура модуля monitoring-kubernetes на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля monitoring-kubernetes

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Kube-state-metrics (Deployment) — экспортер Prometheus, который собирает и предоставляет метрики о состоянии объектов в кластере Kubernetes. Он подключается к API-серверу Kubernetes, анализирует текущее состояние ресурсов (Pods, Services, Deployments, Nodes и других) и генерирует на этой основе метрики.

    Состоит из следующих контейнеров:

    • kube-state-metrics — основной контейнер. Является Open Source-проектом;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам о состоянии объектов Kubernetes API, а также метрикам состояния самого экспортера. Является Open Source-проектом.

  2. Node-exporter (DaemonSet) — экспортер Prometheus, запускаемый на каждом узле кластера и собирающий метрики с этих узлов. Он собирает данные об операционной системе и аппаратном обеспечении.

    Состоит из следующих контейнеров:

    • node-exporter — основной контейнер. Является Open Source-проектом;
    • kubelet-eviction-thresholds-exporter — сайдкар-контейнер, который снимает показатели доступности файловых дескрипторов, сокетов, свободного места и inode на каждом узле, сравнивает их в процентном соотношении с Eviction thresholds (порогами вытеснения), установленными в конфигурации kubelet, и экспортирует полученные значения в виде метрик. Является разработкой компании «Флант»;
    • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам экспортера. Подробно описан выше.

  3. Oom-kills-exporter (DaemonSet) — экспортер Prometheus, запускаемый на каждом узле кластера, следящий за событиями OOM-kill (Out-Of-Memory kill), происходящими с контейнерами, запущенными на этих узлах, и экспортирующий счетчик таких событий в виде метрики. Oom-kills-exporter также следит за подами для синхронизации лейблов, содержащих идентификаторы контейнеров, которые добавляются к метрикам.

    Состоит из следующих контейнеров:

    • oom-kills-exporter — основной контейнер. Является разработкой компании «Флант»;
    • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам экспортера. Подробно описан выше.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • следит за объектами API Kubernetes;
    • выполняет авторизацию запросов на метрики.

С модулем взаимодействуют следующие внешние компоненты:

  1. Prometheus-main — собирает метрики с экспортеров модуля.
