Модуль local-path-provisioner предоставляет локальное хранилище на узлах Kubernetes с использованием томов HostPath. Создает ресурсы StorageClass для управления выделением локального хранилища.

Подробнее с описанием модуля можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

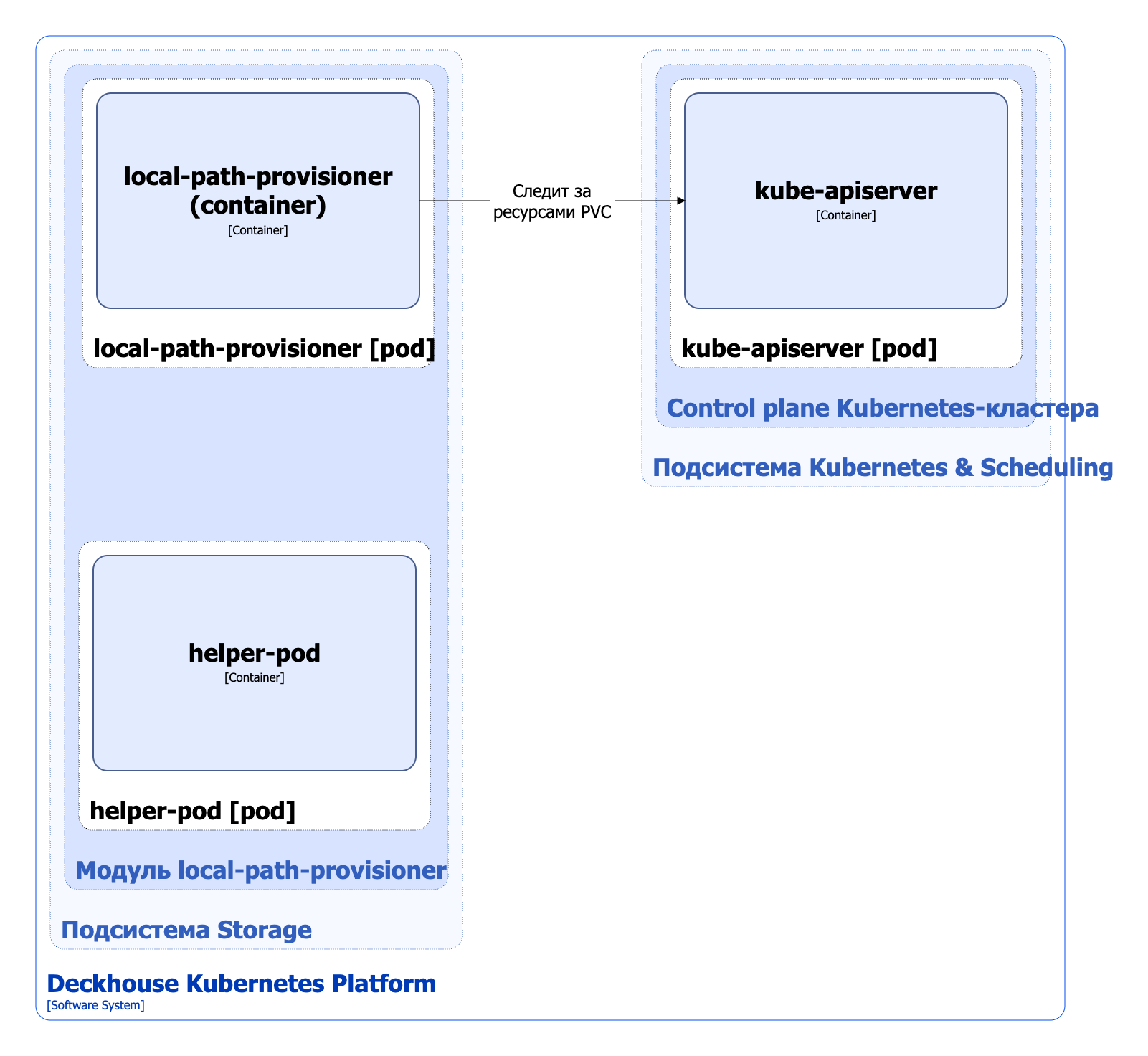

Архитектура модуля local-path-provisioner на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля local-path-provisioner

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Local-path-provisioner — выполняет следующие действия, когда под заказывает диск:

    • создает HostPath PersistentVolume;
    • создает на нужном узле локальный каталог по пути, состоящем из параметра path кастомного ресурса LocalPathProvisioner, имени PersistentVolume и имени PersistentVolumeClaim.

    Состоит из одного контейнера:

  2. helper-pod — запускает на узле скрипт установки (SETUP) перед созданием тома, чтобы подготовить каталог тома на узле, и скрипт очистки (TEARDOWN) после удаления тома, чтобы очистить каталог тома на узле.

    Состоит из одного контейнера:

    • helper-pod

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolumeClaim.
