Модуль ingress-nginx

Модуль ingress-nginx устанавливает и управляет Ingress NGINX Controller с помощью кастомного ресурса IngressNginxController.

Модуль может работать в режиме высокой доступности (HA) и предоставляет гибкие настройки размещения Ingress-контроллеров на узлах кластера, а также параметры работы контроллера с учетом особенностей реализации инфраструктуры.

Модуль поддерживает запуск и раздельную конфигурацию нескольких экземпляров Ingress NGINX Controller. Это позволяет, например, разделять внешние и внутренние (intranet) Ingress-ресурсы приложений.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

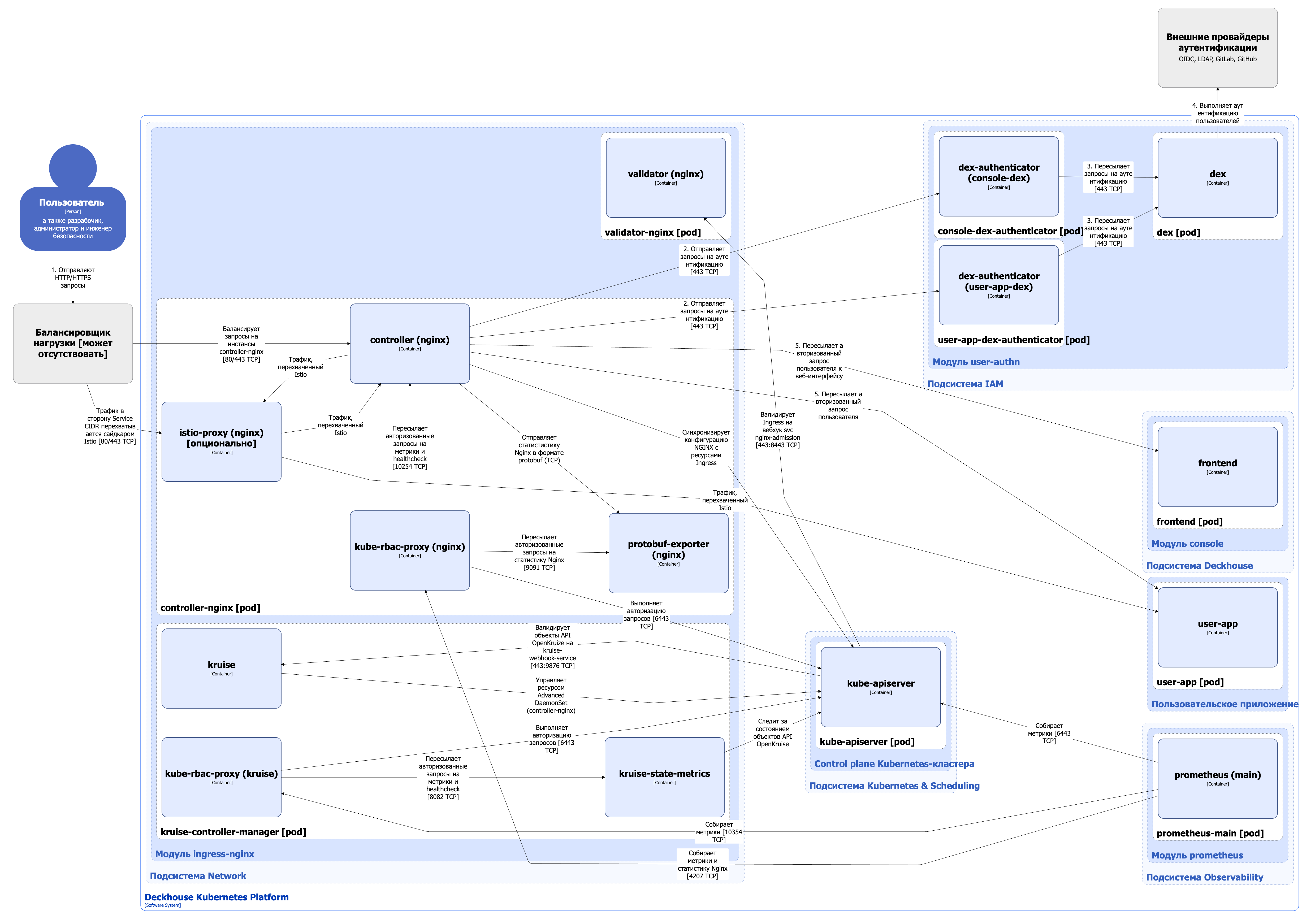

Архитектура модуля ingress-nginx на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Компоненты модуля

Модуль состоит из следующих компонентов:

1. Controller-nginx (Advanced DaemonSet) — нестандартный DaemonSet с продвинутыми возможностями, управляемый kruise-controller-manager.

   Состоит из следующих контейнеров:

   • init — init-контейнер, настраивает файловую систему для ingress-controller;
   • controller — основной контейнер IngressNGINX controller, реализующий основную логику модуля. Является Open Source-проектом;
   • protobuf-exporter — сайдкар-контейнер в поде ingress-controller, принимающий статистику NGINX в виде сообщений в формате protobuf. Разбирает и агрегирует сообщения по установленным правилам, а также экспортирует метрики в формате Prometheus. Является разработкой компании «Флант»;
   • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам и состоянию контроллера и protobuf-exporter. Является Open Source-проектом;
   • istio-proxy — сайдкар-контейнер Istio, добавляемый в под при включенном параметре spec.enableIstioSidecar кастомного ресурса IngressNginxController. В этом случае часть пользовательских запросов проходит через него.

2. Validator-nginx (Deployment) — состоит из одного контейнера. Validator — это Ingress NGINX Controller, запущенный в режиме валидации и обладающий ограниченным набором привилегий. Реализует вебхук-сервер, используемый для проверки Ingress-ресурсов через механику Validating Admission Controllers.

3. Kruise-controller-manager (Deployment) — контроллер, управляющий кастомным ресурсом Advanced DaemonSet. Данное расширение DaemonSet позволяет использовать продвинутые возможности при обновлении Ingress NGINX controller, отсутствующие в стандартной реализации DaemonSet-контроллера Kubernetes.

   Состоит из следующих контейнеров:

   • kruise — основной контейнер kruise-controller-manager;
   • kruise-state-metrics — сайдкар-контейнер, отслеживающий состояние объектов API OpenKruise и предоставляющий соответствующие метрики (но не метрики работы самого kruise-controller-manager);
   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам и состоянию контроллера. Подробно описан выше.

4. Geoproxy (StatefulSet) — кеширующий прокси-сервер для Ingress-контроллера, который предоставляет быстрый доступ к базе данных GeoIP, загружаемой у провайдера MaxMind. Компонент также обеспечивает доступ к уже загруженным базам в кластерах без выхода в интернет, что повышает стабильность работы Ingress-контроллера с GeoIP-базами.

   Компонент предоставляет следующие возможности:

   • экономия лицензий MaxMind (загрузка баз происходит из одной точки раз в сутки);
   • постоянное хранение данных (перезагрузка компонентов не приводит к повторным обращениям к серверам MaxMind);
   • возможность указать своё зеркало для загрузки баз.

   Состоит из следующих контейнеров:

   • geoproxy — прокси-сервер. Является разработкой компании «Флант».
   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступ к метрикам geoproxy (сами базы GeoIP доступны без авторизации). Подробно описан выше.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • синхронизация конфигурации NGINX при изменении Ingress-ресурсов;
   • авторизация запросов на получение метрик, статистики и проверки состояния контроллера;
   • перенаправление внешних HTTP-запросов на эндпоинт API Kubernetes.

2. Источник базы данных GeoIP (провайдер MaxMind или зеркало) — скачивает базу данных GeoIP.

3. Dex-authenticator служебных сервисов и пользовательских приложений — используется для аутентификации запросов в dex через dex-authenticator, которые выполняют функции OAuth2 Proxy.

4. Служебные сервисы DKP (console, dashboard, Grafana и прочие) — модуль перенаправляет HTTP-запросы, прошедшие аутентификацию через Dex.

5. Пользовательские сервисы, развернутые в DKP — модуль перенаправляет на них внешние HTTP-запросы. Для этого пользователь должен создать соответствующие Ingress-ресурсы, а также кастомный ресурс DexAuthenticator, если требуется аутентификация через Dex.

С модулем взаимодействуют следующие внешние компоненты:

1. Kube-apiserver — использует validation-вебхук для проверки создаваемых или обновляемых Ingress-ресурсов.
2. Prometheus-main — собирает метрики компонентов controller-nginx, kruise, geoproxy, а также статистику NGINX.
3. Балансировщик нагрузки — балансировка HTTP/HTTPS-трафика между работоспособными экземплярами ingress-controller.

Способы приема трафика из внешней сети

Способы приема трафика из внешней сети подробно описаны в параметре spec.inlet кастомного ресурса IngressNginxController.

Для инлетов вида LoadBalancer, LoadBalancerWithProxyProtocol и LoadBalancerWithSSLPassthrough указанный на схеме балансировщик нагрузки автоматически предоставляется облачным провайдером (при развертывании DKP в облаке), либо может быть реализован при помощи MetalLB-контроллера (при установке на bare-metal-хостах). С настройками модуля metallb можно ознакомиться в соответствующем разделе документации.

Для инлетов вида HostPort, HostPortWithProxyProtocol, HostPortWithSSLPassthrough и HostWithFailover балансировщик нагрузки разворачивается пользователем, либо может отсутствовать. В этом случае пользователь самостоятельно настраивает бэкенды балансировщика или обеспечивает сетевую связность до ingress-controller. Точкой входа в ingress-controller в этом случае являются порты на узлах кластера, на которых запущен контроллер.

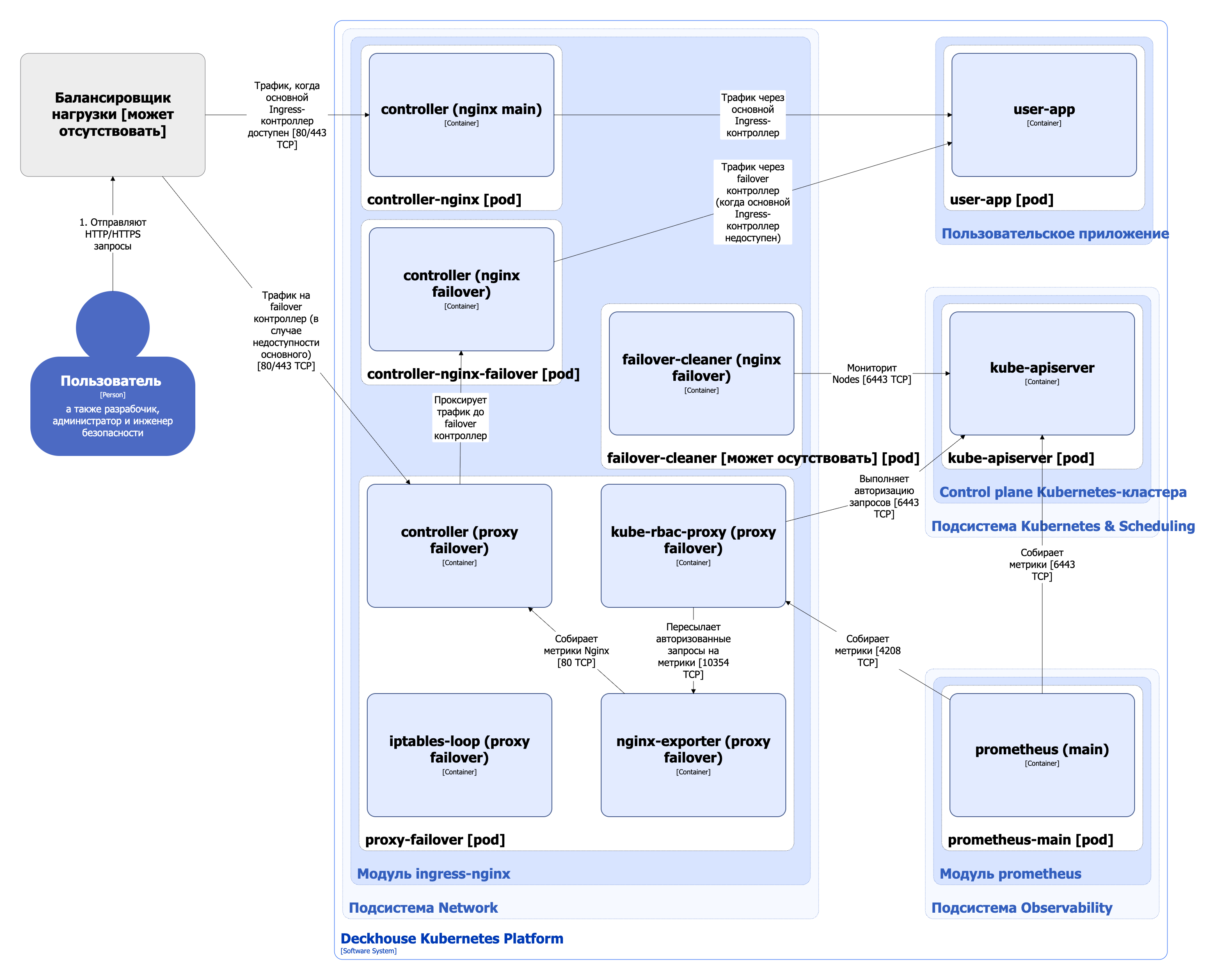

Архитектура Ingress-контроллера с инлетом HostWithFailover

При значении HostWithFailover параметра spec.inlet кастомного ресурса IngressNginxController в кластере устанавливаются два Ingress-контроллера — основной и резервный (failover), а также proxy-failover-контроллер, который координирует переключение трафика между ними.

Основной контроллер запускается в hostNetwork, в то время как failover-контроллер запускается в podNetwork. Если под основного контроллера становится недоступен на узле, proxy-failover начинает проксировать трафик в под failover-контроллера, используя PROXY PROTOCOL для сохранения информации об IP-адресе клиента.

Компоненты failover Ingress-контроллера

1. Controller-nginx-failover (Advanced DaemonSet) — failover Ingress-контроллер, размещаемый на тех же узлах, что и основной. Состав и назначение контейнеров в поде аналогичны основному Ingress-контроллеру.

2. Proxy-failover (Advanced DaemonSet) — прокси-сервер.

   Состоит из следующих контейнеров:

   • controller — сервер, который выполняет следующие функции:

     • следит за работоспособностью основного Ingress-контроллера и возвращает его статус;
     • следит за файлом конфигурации NGINX на узле и перезагружает контроллер при изменении конфигурации;
     • запускает экземпляр NGINX, через который трафик проксируется на failover-контроллер в случае недоступности основного. Переключение трафика на failover-контроллер и обратно на основной осуществляется с помощью правил iptables, которые настраивает контейнер iptables-loop в зависимости от доступности TCP-портов 80 и 443 основного контроллера.

     Является разработкой компании «Флант»;

   • iptables-loop — сайдкар-контейнер, который обновляет на узле правила iptables, необходимые для работы Ingress-контроллера. Является разработкой компании «Флант»;

   • nginx-exporter — сайдкар-контейнер в поде ingress-controller, который подключается к NGINX по протоколу HTTP и экспортирует метрики в формате Prometheus. Является Open Source-проектом;

   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам контроллера. Подробно описан выше.

3. Failover-cleaner (DaemonSet) — компонент, который разворачивается на узлах кластера, отмеченных лейблом ingress-nginx-controller.deckhouse.io/need-hostwithfailover-cleanup=true, и выполняет очистку правил iptables. При штатной работе Ingress-контроллера компонент failover-cleaner не запущен ни на одном узле.

Взаимодействия failover Ingress-контроллера

Failover Ingress-контроллер взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • мониторинг ресурсов Node на предмет наличия лейбла ingress-nginx-controller.deckhouse.io/need-hostwithfailover-cleanup=true;
   • авторизация запросов на получение метрик контроллера;
   • перенаправление внешних HTTP-запросов на эндпоинт API Kubernetes.

2. Источник базы данных GeoIP (провайдер MaxMind или зеркало) — скачивает базу данных GeoIP.

3. Dex-authenticator служебных сервисов и пользовательских приложений — используется для аутентификации запросов в dex через dex-authenticator, которые выполняют функции OAuth2 Proxy.

4. Служебные сервисы DKP (console, dashboard, Grafana и прочие) — модуль перенаправляет HTTP-запросы, прошедшие аутентификацию через Dex.

5. Пользовательские сервисы, развернутые в DKP — модуль перенаправляет на них внешние HTTP-запросы. Для этого пользователь должен создать соответствующие Ingress-ресурсы, а также кастомный ресурс DexAuthenticator, если требуется аутентификация через Dex.

С failover Ingress-контроллером взаимодействуют следующие внешние компоненты:

1. Prometheus-main — сбор метрик контроллера.
2. Балансировщик нагрузки — балансировка HTTP/HTTPS-трафика в случае, если основной Ingress-контроллер недоступен.
