Модуль metallb реализует механизм LoadBalancer для сервисов в bare-metal-кластерах.

Поддерживаются следующие режимы работы:

  • Layer 2 — реализует улучшенный (по сравнению со стандартным режимом L2 в MetalLB) механизм балансировки в bare-metal-кластерах. Позволяет использовать несколько «публичных» IP-адресов для сервисов, равномерно распределяя их по доступным узлам кластера.
  • BGP — полностью основан на решении MetalLB. Использует протокол BGP для построения маршрутов.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

Архитектура модуля metallb на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующих диаграммах.

MetalLB в режиме Layer 2:

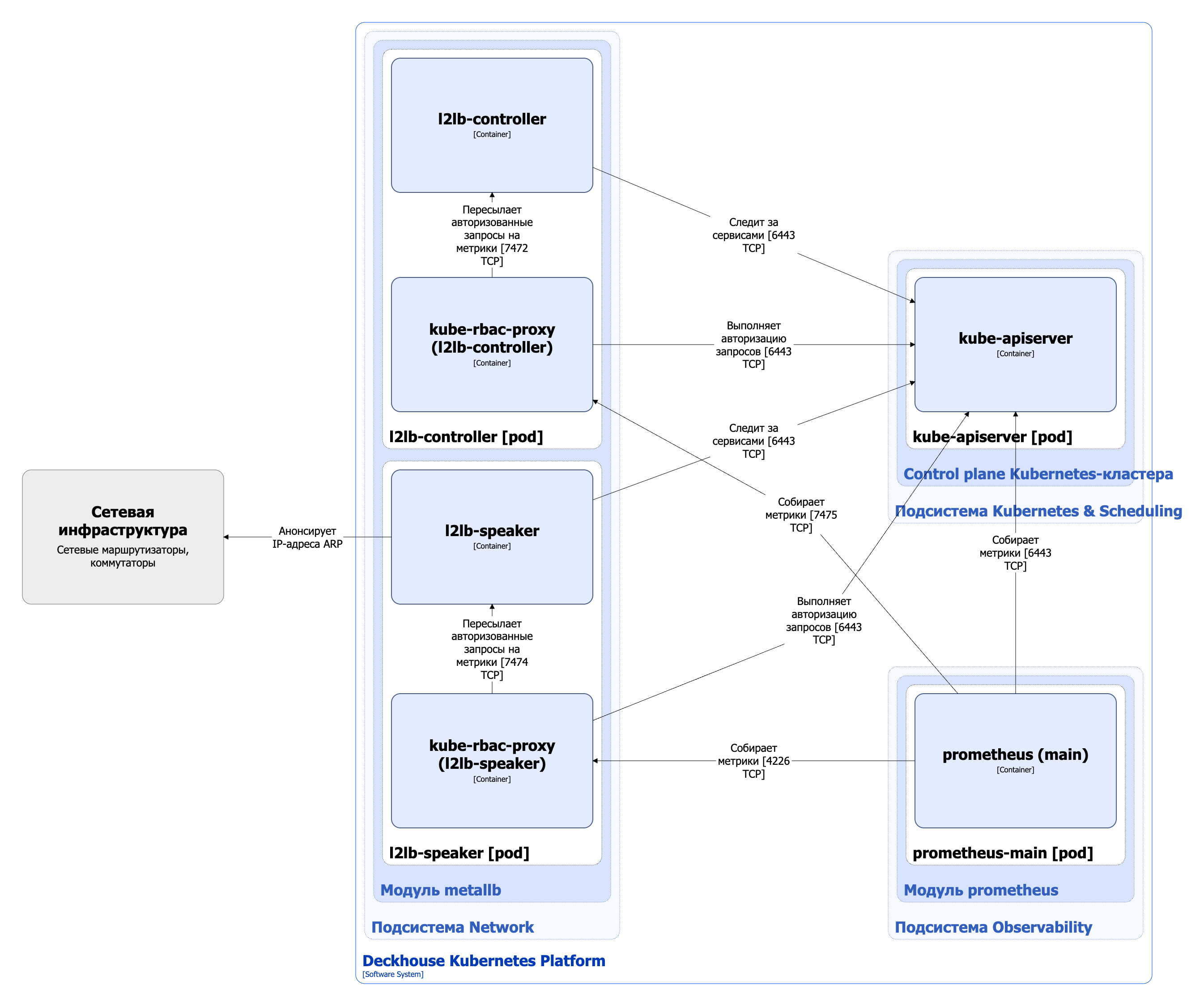

Архитектура модуля metallb в режиме Layer 2

MetalLB в режиме BGP:

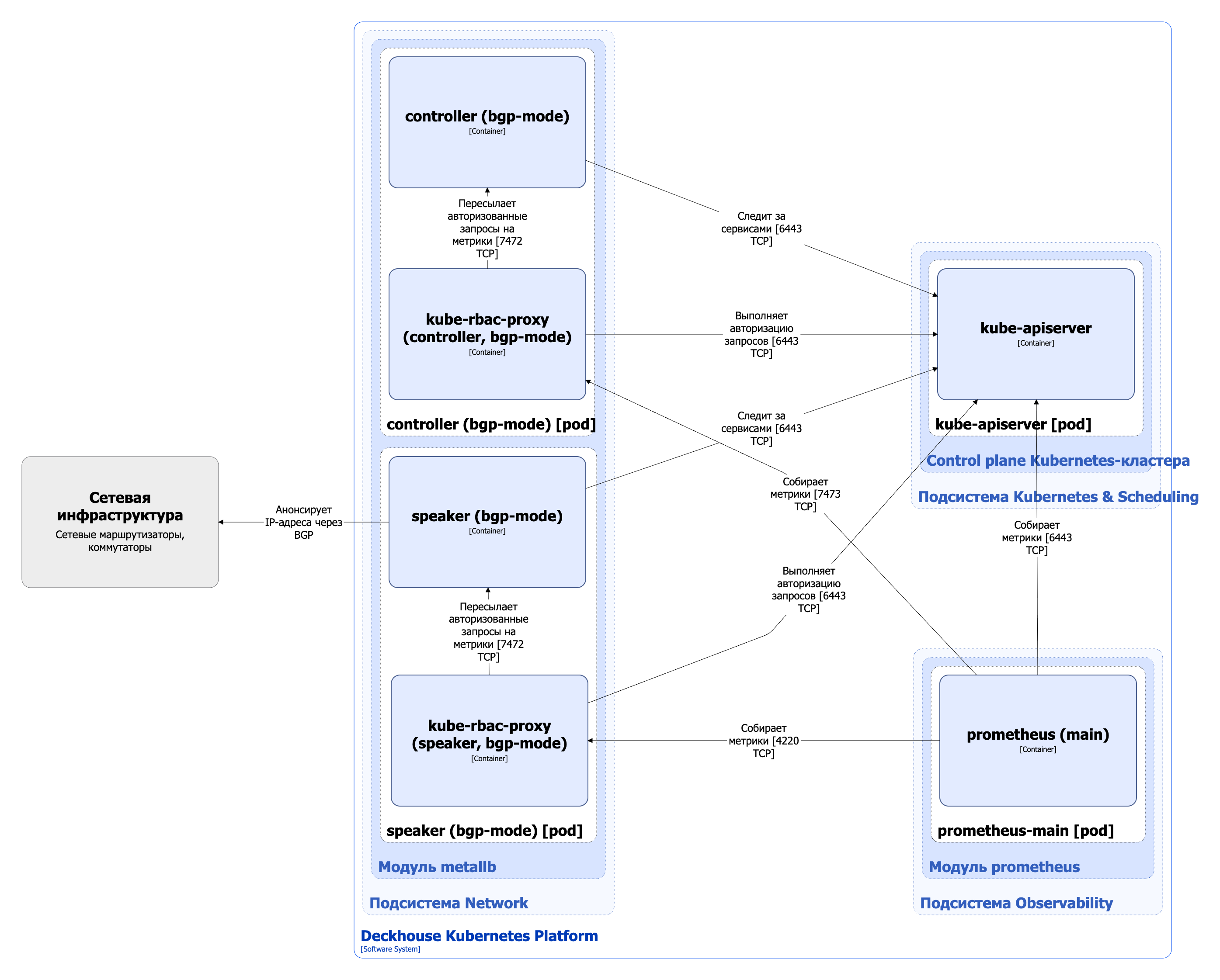

Архитектура модуля metallb в режиме BGP

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller/l2lb-controller (Deployment) — контроллер MetalLB, отвечающий за назначение IP-адресов сервисам типа LoadBalancer.

    Контроллер отслеживает изменения в сервисах Kubernetes и применяет конфигурацию IP-адресов, основываясь на заранее определённом пуле адресов, указанных в настройках.

    Состоит из следующих контейнеров:

    • controller/l2lb-controller — основной контейнер;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контроллера. Является Open Source-проектом.

  2. Speaker/l2lb-speaker (DaemonSet) — спикер MetalLB, запускаемый на каждом узле кластера, входящем в группу балансировки. Отвечает за реализацию протокола балансировки нагрузки на уровне сети.

    В зависимости от режима работы выполняет следующие функции:

    • в режиме L2 использует ARP для сопоставления виртуальных IP-адресов сервисов с физическими адресами узлов;
    • в режиме BGP анонсирует маршруты к виртуальным IP-адресам через протокол BGP, обеспечивая доступность сервисов за пределами кластера.

    Состоит из следующих контейнеров:

    • speaker/l2lb-speaker — основной контейнер;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам спикера.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • отслеживает изменения в сервисах Kubernetes и применяет конфигурацию IP-адресов;
    • авторизует запросы на получение метрик.

  2. Сетевое оборудование — обеспечивает доступность виртуальных IP-адресов за пределами кластера:

    • в режиме BGP — анонсирует маршруты к виртуальным IP-адресам по протоколу BGP;
    • в режиме ARP — используя ARP/GARP, оповещает вышестоящий роутер о том, что виртуальные IP-адреса находятся за MAC-адресами определенных узлов.

С модулем взаимодействуют следующие внешние компоненты:

  • Prometheus-main — сбор метрик контроллера и спикера MetalLB.
