Модуль csi-s3 предназначен для управления томами на основе S3-хранилищ. Модуль использует geeseFS — файловую систему FUSE на основе S3. Модуль позволяет создавать StorageClass в Kubernetes с помощью ресурса S3StorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

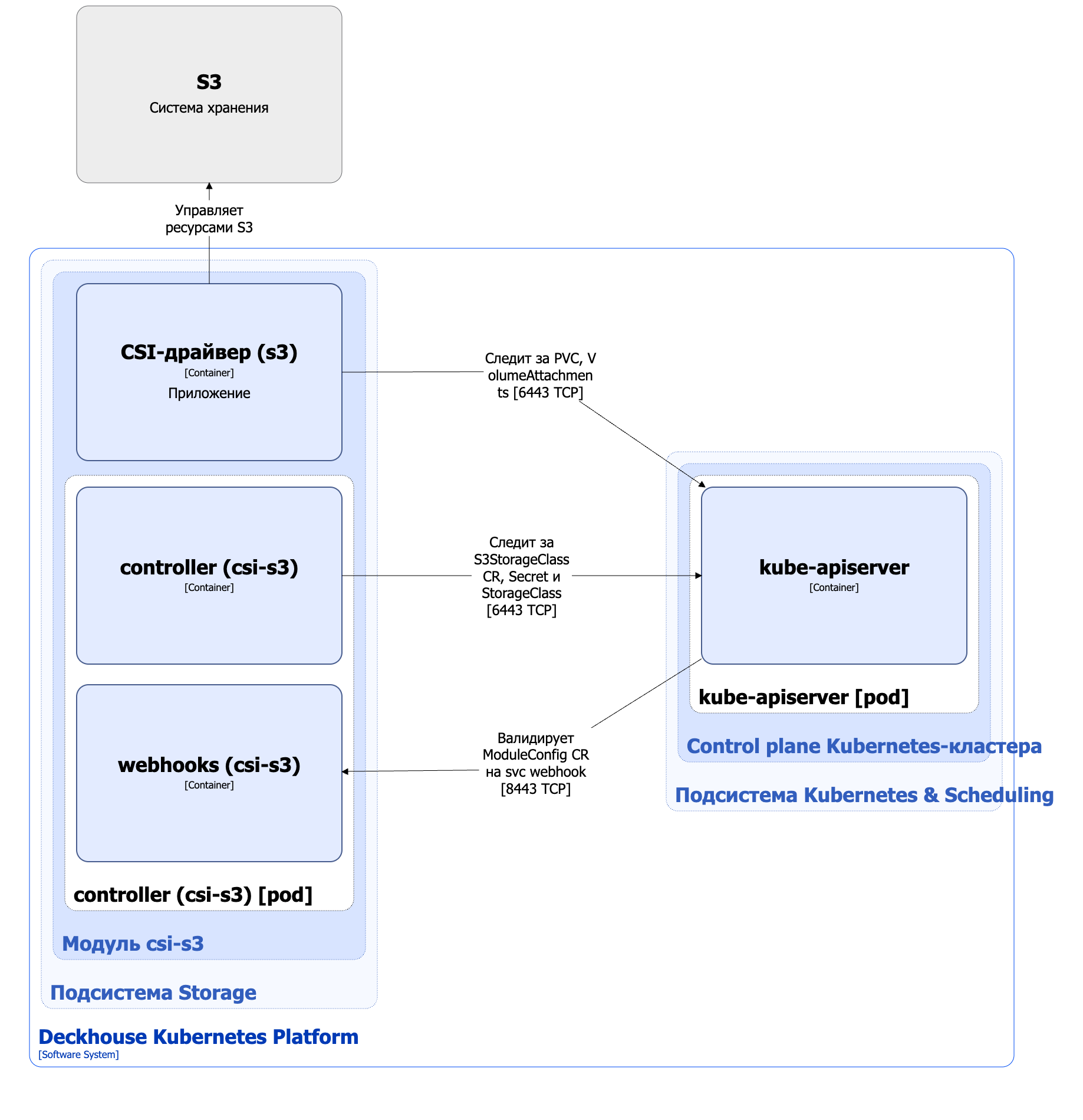

Архитектура модуля csi-s3 на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-s3

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий кастомный ресурс S3StorageClass. Ресурс S3StorageClass определяет конфигурацию для создаваемого Kubernetes StorageClass, использующего provisioner ru.yandex.s3.csi.

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • webhooks — сайдкар-контейнер, реализующий вебхук-сервер для проверки кастомного ресурса ModuleConfig.

  2. CSI-драйвер (s3) — реализация CSI-драйвера, использующего provisioner ru.yandex.s3.csi. С архитектурой CSI-драйвера csi-s3 можно ознакомиться на странице описания CSI-драйвера.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, Secret и StorageClass;
    • работа с кастомными ресурсами S3StorageClass и ModuleConfig;
    • создание ресурсов StorageClass и Secret.

  2. S3-хранилище — создание и удаление томов, подключение и отключение томов от узлов.

С модулем взаимодействуют следующие внешние компоненты:

  • Kube-apiserver — валидация кастомных ресурсов ModuleConfig.
