Модуль csi-huawei предназначен для управления томами c использованием систем хранения данных Huawei. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса HuaweiStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

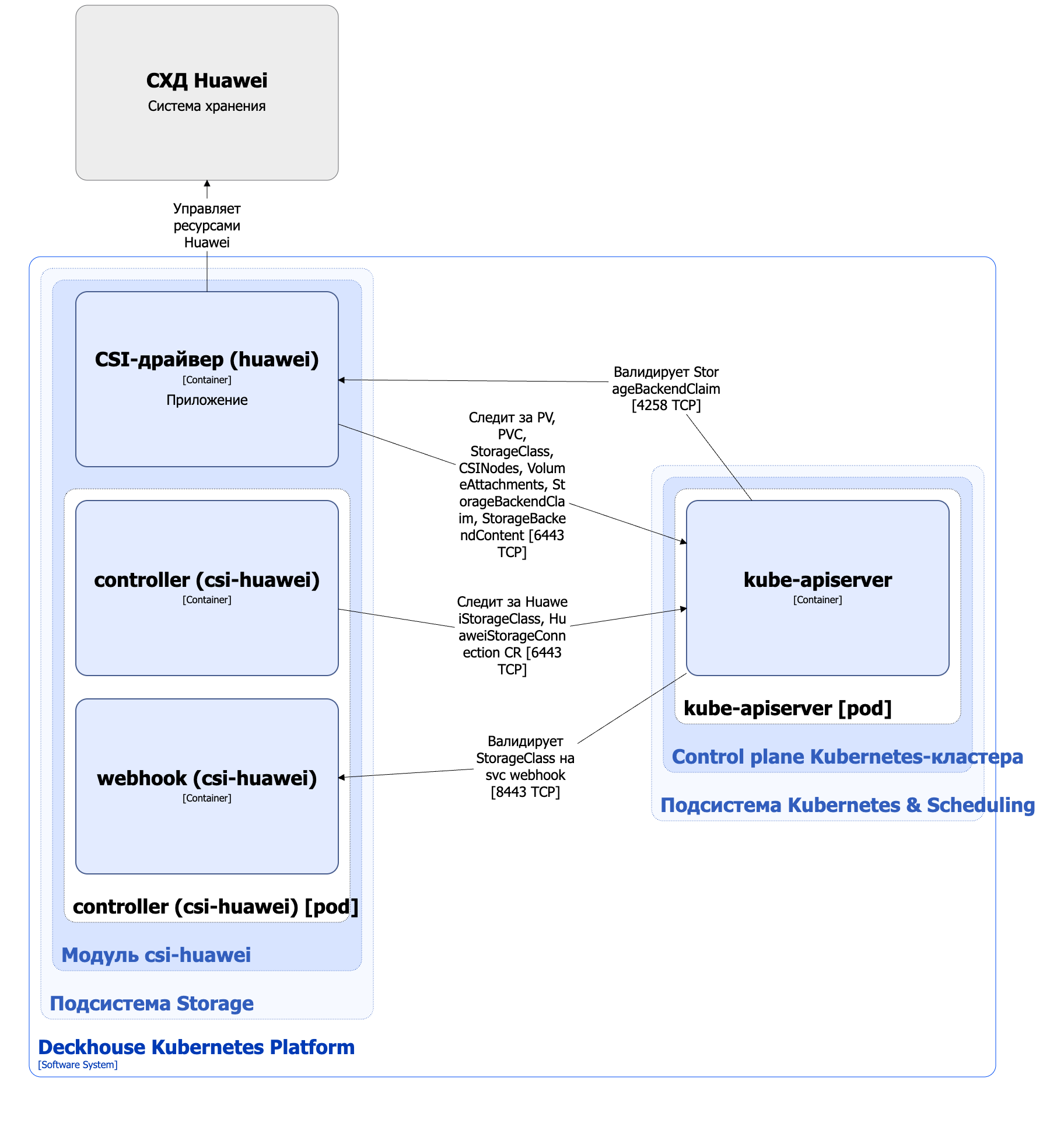

Архитектура модуля csi-huawei на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-huawei

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий следующие кастомные ресурсы:

    • HuaweiStorageConnection — параметры подключения к СХД Huawei;
    • HuaweiStorageClass — определяет конфигурацию для Kubernetes StorageClass.

    В HuaweiStorageClass задается название пула ресурсов, тип файловой системы и политика обработки тома при удалении PVC (reclaim policy).

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • webhooks — сайдкар-контейнер, реализующий вебхук-сервер для валидации StorageClass.

  2. CSI-драйвер (huawei) — реализация CSI-драйвера, использующего provisioner csi.huawei.com. С архитектурой CSI-драйвера csi-huawei можно ознакомиться в соответствующем разделе документации.

    CSI-драйвер csi-huawei обслуживает следующие кастомные ресурсы:

    • StorageBackendClaim — запрос на подключение к СХД Huawei;
    • StorageBackendContent — описание фактического подключения к СХД Huawei.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, StorageClass;
    • работа с кастомными ресурсами HuaweiStorageConnection, HuaweiStorageClass, StorageBackendClaim, StorageBackendContent;
    • создание ресурса StorageClass.

  2. СХД Huawei — создание и удаление томов, подключение и отключение томов от узлов.

С модулем взаимодействуют следующие внешние компоненты:

  • Kube-apiserver — валидация кастомных ресурсов StorageBackendClaim, а также стандартных ресурсов StorageClass.
