Модуль managed-postgres

Модуль managed-postgres управляет кластерами PostgreSQL в Deckhouse Kubernetes Platform (DKP). Он позволяет пользователям конфигурировать и масштабировать PostgreSQL-кластеры в соответствии с их потребностями, обеспечивая оптимальную производительность и безопасность. Основные возможности модуля:

• Автоматическое развертывание — разворачивает инстанс PostgreSQL при помощи простой YAML-конфигурации;
• Высокая доступность — поддерживает установку отказоустойчивого кластера PostgreSQL или одиночного инстанса на выбор;
• Управление конфигурацией — отдельный кастомный ресурс PostgresClass для шаблонизации подхода к созданию кластеров с возможностью гибко валидировать пользовательские конфигурационные файлы;
• Управление пользователями и базами данных — декларативная модель создания пользователей и логических баз данных;
• Отображение статуса — информативный набор состояний для отслеживания развернутого PostgreSQL.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

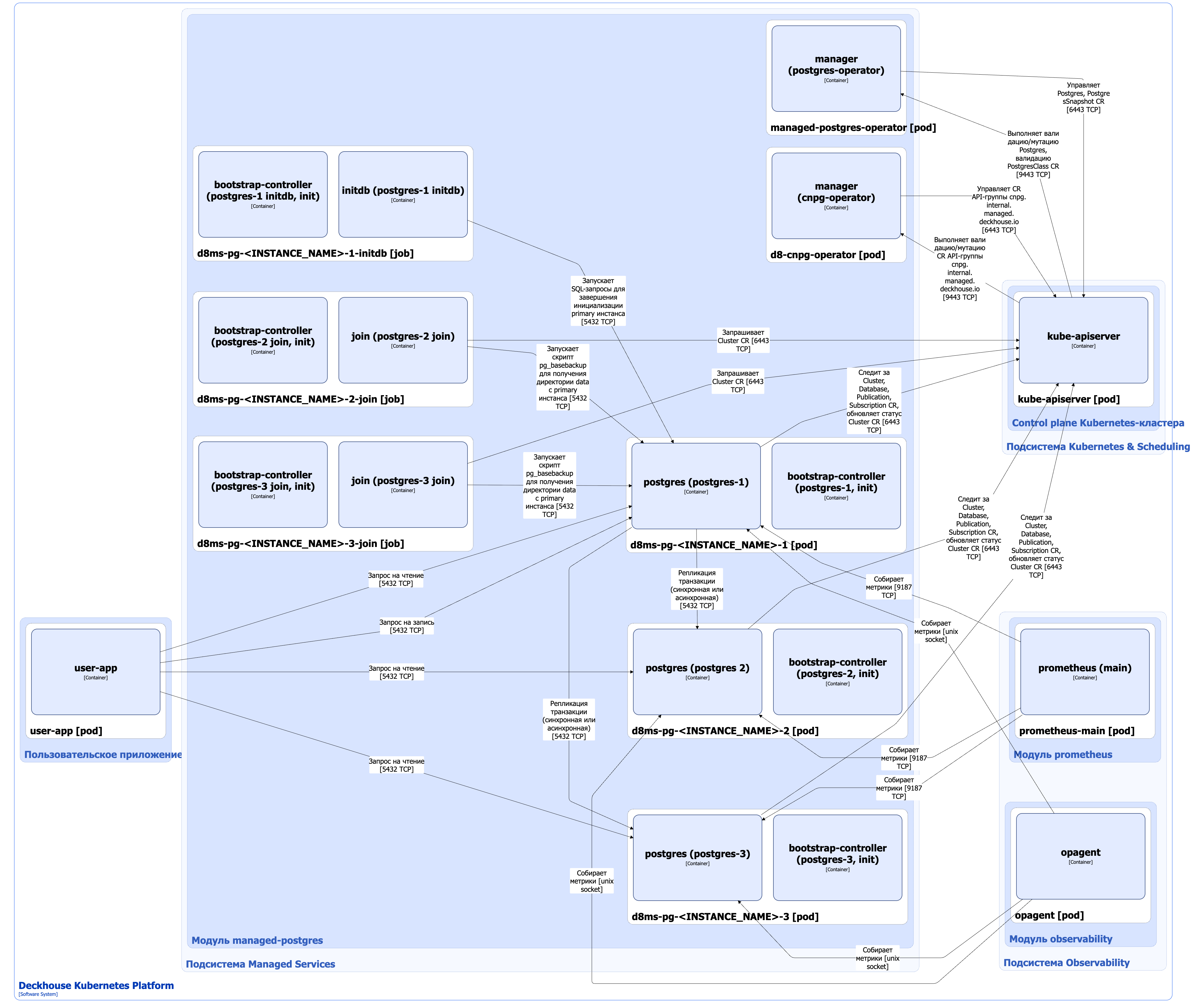

Архитектура модуля managed-postgres на уровне 2 модели C4 и его взаимодействие с другими компонентами DKP изображена на следующей диаграмме:

Компоненты модуля

Модуль состоит из следующих компонентов:

1. Managed-postgres-operator — оператор Kubernetes, состоящий из одного контейнера manager и выполняющий следующие операции:

   • согласование состояния кастомных ресурсов Postgres во всех пользовательских неймспейсах. Ресурс Postgres определяет настройки кластера PostgreSQL, включая топологию размещения и режим репликации, конфигурацию инстансов PostgreSQL и прочие параметры, такие как списки логических баз данных и внутренних пользователей;

   • согласование состояния кастомных ресурсов PostgresSnapshot. Ресурс PostgresSnapshot предназначен для резервного копирования и восстановления инстансов PostgreSQL;

   • валидация кастомных ресурсов Postgres и PostgresClass, мутация кастомных ресурсов Postgres с помощью механизма Validating/Mutating Admission Controllers.

   В качестве бэкенда Managed-postgres-operator использует кастомные ресурсы из API-группы cnpg.internal.managed.deckhouse.io, управляемые компонентом d8-cnpg-operator.

2. D8-cnpg-operator — это форк CloudNativePG, оператора Kubernetes, который автоматизирует управление кластерами PostgreSQL. D8-cnpg-operator состоит из одного контейнера manager и выполняет следующие операции:

   • управление кастомными ресурсами из API-группы cnpg.internal.managed.deckhouse.io:

     • Cluster — определяет кластер PostgreSQL;
     • Pooler — определяет настройки пула соединений;
     • FailoverQuorum — служит для отображения состояния кворума реплик кластера PostgreSQL в отказоустойчивой конфигурации;
     • Database — определяет логическую базу данных;
     • Backup — определяет резервную копию инстанса PostgreSQL;
     • ScheduledBackup — определяет настройки резервного копирования PostgreSQL по расписанию;
     • Subscription — определяет принимающую сторону логической репликации;
     • Publication — определяет источник для логической репликации;
     • ImageCatalog — определяет образы PostgreSQL для пользовательских пространств имён;
     • ClusterImageCatalog — определяет образы PostgreSQL для всего кластера Kubernetes.

   • валидация и мутация кастомных ресурсов из API-группы cnpg.internal.managed.deckhouse.io помощью механизма Validating/Mutating Admission Controllers.

   Ниже описаны компоненты для режима репликации ConsistencyAndAvailability. Два других режима репликации по составу компонентов являются частным случаем режима ConsistencyAndAvailability.

3. d8ms-pg-<INSTANCE_NAME>-1-initdb (Job) — задание, создаваемое компонентом d8-cnpg-operator, которое запускает SQL-запросы для завершения инициализации primary инстанса PostgreSQL.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;
   • initdb — основной контейнер, в котором запускается исполняемый файл manager, выполняющий описанные выше SQL-запросы.

4. d8ms-pg-<INSTANCE_NAME>-2-join (Job) — задание, создаваемое компонентом d8-cnpg-operator, которое запускает скрипт pg_basebackup для получения директории data c primary инстанса для первой реплики. Задание использует кастомный ресурс Cluster для настройки реплики.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;
   • join — основной контейнер, в котором запускается исполняемый файл manager, выполняющий описанный выше скрипт.

5. d8ms-pg-<INSTANCE_NAME>-3-join (Job) — задание, создаваемое компонентом d8-cnpg-operator, которое запускает скрипт pg_basebackup для получения директории data c primary инстанса для второй реплики. Задание использует кастомный ресурс Cluster для настройки реплики.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;
   • join — основной контейнер, в котором запускается исполняемый файл manager, выполняющий описанный выше скрипт.

6. d8ms-pg-<INSTANCE_NAME>-1 — primary инстанс PostgreSQL. Создается компонентом d8-cnpg-operator.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;

   • postgres — основной контейнер, в котором запускается исполняемый файл manager, который выполняет следующие операции:

     • старт процессов PostgreSQL;
     • управление жизненным циклом экземпляра PostreSQL, включая мониторинг состояния сервера, обработку остановки и перезапуска сервера;
     • участие в процедурах switchover/failover. Switchover — это плановый, контролируемый процесс, при котором активный первичный инстанс (primary) намеренно выводится из эксплуатации, а назначенный резервный инстанс (реплика) повышается до роли первичного. Его главная цель — обеспечить нулевую потерю данных: перед тем как передать роль реплике, мы ждём, пока все текущие транзакции реплицируются. Failover — это аварийная ситуация: первичный инстанс вышел из строя, стал недоступен или его нельзя безопасно использовать для записи. В этом случае назначенный резервный инстанс (реплика) повышается до роли первичного, при этом возможна потеря данных;
     • взаимодействие с оператором и публикация состояния экземпляра;
     • отслеживание изменений кастомных ресурсов Cluster, Database, Publication, Subscription.

7. d8ms-pg-<INSTANCE_NAME>-2 — первая реплика PostgreSQL. Создается компонентом d8-cnpg-operator.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;
   • postgres — основной контейнер, в котором запускается исполняемый файл manager, выполняющий операции, описанные для primary инстанса PostgreSQL.

8. d8ms-pg-<INSTANCE_NAME>-3 — вторая реплика PostgreSQL. Создается компонентом d8-cnpg-operator.

   Состоит из следующих контейнеров:

   • bootstrap-controller — init-контейнер, выполняющий установку исполняемого файла manager компонента D8-cnpg-operator;
   • postgres — основной контейнер, в котором запускается исполняемый файл manager, выполняющий операции, описанные для primary инстанса PostgreSQL.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • управляет кастомными ресурсами Postgres и PostgresSnapshot;
   • управляет кастомными ресурсами API-группы cnpg.internal.managed.deckhouse.io.

С модулем взаимодействуют следующие внешние компоненты:

1. Kube-apiserver:

   • отправляет запросы на валидацию кастомных ресурсов Postgres и PostgresClass, мутацию кастомных ресурсов Postgres;
   • отправляет запросы на валидацию и мутацию кастомных ресурсов из cnpg.internal.managed.deckhouse.io API-группы.

2. Prometheus-main — собирает метрики инстансов кластера PostgreSQL (которые получает исполняемый файл manager компонента d8-cnpg-operator, запущенный в контейнере postgres пода инстанса PostgreSQL).

3. opAgent — собирает метрики инстансов кластера PostgreSQL (подключаясь к инстансам PostgreSQL напрямую) и отправляет их в prometheus-main.

4. Пользовательские приложения — отправляют запросы к инстансам кластера PostgreSQL. Запросы на запись отправляются в primary инстанс через сервис Kubernetes d8ms-pg-<INSTANCE_NAME>-rw. Primary инстанс реплицирует транзакции в реплики. Запросы на чтение балансируются на инстансы PostgreSQL через сервисы Kubernetes d8ms-pg-<INSTANCE_NAME>-r или d8ms-pg-<INSTANCE_NAME>-ro.

Дополнительные ресурсы

• Документация модуля managed-postgres
