Процессор и память виртуальной машины

Процессорные ресурсы машины задаются числом ядер и долей ядра, а допустимые сочетания ограничивает класс виртуальной машины (ВМ).

Настройки CPU и coreFraction

Процессорные ресурсы машины задают два параметра. Параметр .spec.cpu.cores определяет число виртуальных ядер, а .spec.cpu.coreFraction — гарантированную долю мощности каждого из них.

spec:
  cpu:
    cores: 2
    coreFraction: 20%

В этом примере машина получает два виртуальных ядра и гарантированные 20% мощности каждого, то есть 0,4 ядра в сумме, независимо от загрузки узла. Когда на узле есть свободные ресурсы, машина может занять оба ядра целиком. Такой запас позволяет держать на узле больше машин, чем на нём физических ядер, и при этом не терять стабильность под нагрузкой.

Если coreFraction не задан, каждое виртуальное ядро получает 100% физического.

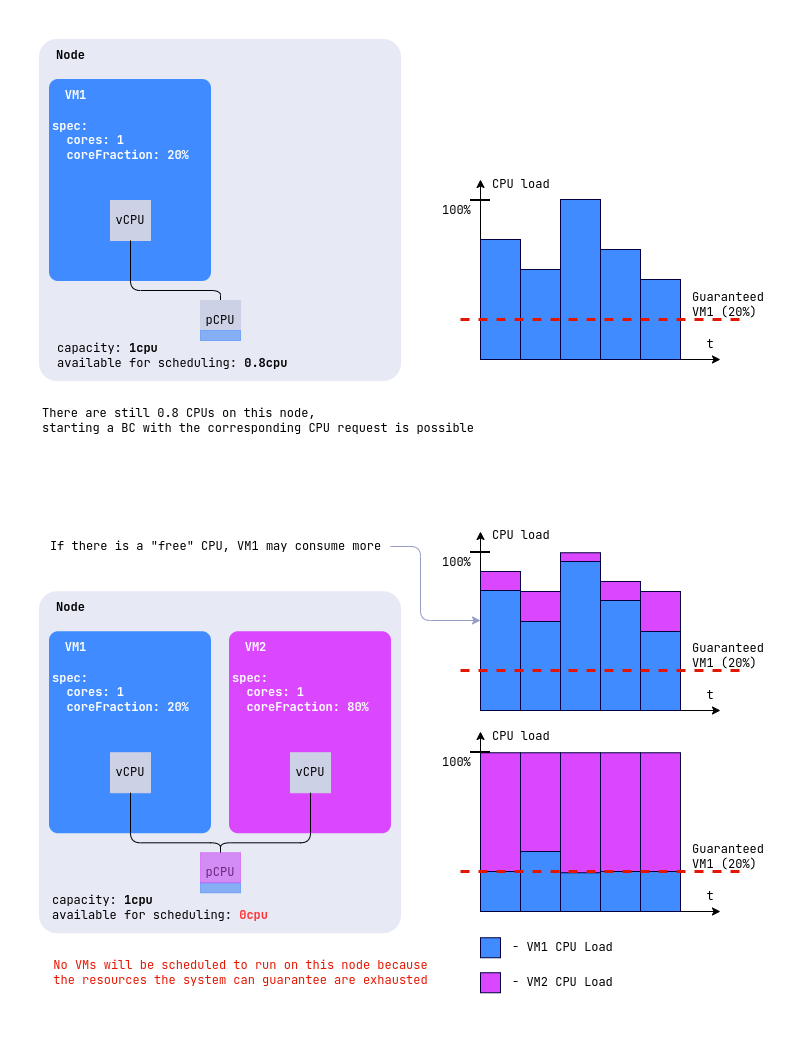

Гарантированная доля учитывается при выборе узла, поэтому машина не запустится там, где узел не может обеспечить гарантии всем размещённым на нём машинам. На рисунке показаны две машины с одним ядром каждая, у первой coreFraction: 20%, у второй coreFraction: 80%.

Автоматический coreFraction (Auto)

Долю процессорного времени Deckhouse Platform (DP) может подбирать сам, следя за тем, сколько машина потребляет.

Вместо фиксированного процента можно задать coreFraction: Auto. Тогда долю подбирает DP, повышая её, когда машине не хватает процессора, и понижая, когда машина простаивает. Число ядер и объём памяти при этом не меняются, а новая доля применяется без перезагрузки.

spec:
  cpu:
    cores: 4
    coreFraction: Auto

Подбор устроен так:

• Машина, созданная сразу со значением Auto, начинает с 10% или ближайшего значения, разрешённого политикой сайзинга, потому что машина без истории потребления считается простаивающей.
• Машина, переведённая на Auto с фиксированного процента, сохраняет текущую долю и ждёт на ней первой рекомендации, поэтому переход не уменьшает гарантированную долю. Если текущая доля не входит в число шагов, применяется ближайший шаг выше неё, и только доля 100% заменяется ближайшим шагом ниже, потому что автоматически 100% не выбирается.
• Доля меняется шагами. Если в политике сайзинга класса задан список coreFractions, шагами становятся его значения, иначе используются 5%, 10%, 15%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% и 99%.
• Значение 100% автоматически не выбирается, потому что при нём запросы процессора сравниваются с лимитами, а такую машину нельзя изменить без перезагрузки. Если 100% указан в coreFractions, он просто не используется, и потолком становится следующее значение вниз, а без политики сайзинга потолок равен 99%.
• По той же причине политика сайзинга должна оставлять хотя бы два значения на выбор. Политика, разрешающая только 50% либо 50% и 100%, навсегда зафиксировала бы машину на 50%, поэтому такое сочетание отклоняется, и долю придётся задать явно.
• Рекомендованное значение публикуется в поле .status.recommendedResources.cpu.coreFraction, а применённое — в .status.resources.cpu.coreFraction. О каждом изменении сообщает событие CoreFractionScaling.
• Если на узле не хватает места под новые запросы, машина переезжает на другой узел и продолжает работать.

Идёт ли подбор, показывает условие CoreFractionAutoscaling. Пока подбор работает, условие имеет статус True, а первые минуты, пока не накопится статистика, причиной будет WaitingForRecommendation, затем CoreFractionAutoscalingEnabled.

Если подбор стал недоступен, условие переходит в False, и причина объясняет, почему это произошло:

• CoreFractionAutoscalingDisabled — выключено вертикальное автомасштабирование;
• InPlaceResizeDisabled — выключено изменение ресурсов на лету;
• SizingPolicyHasNoSteps — политику сайзинга сузили до одного значения.

Машина при этом продолжает работать с текущей долей, но перестаёт следовать за нагрузкой.

Чтобы отказаться от автоматического подбора, задайте явный процент. Переход между 100% и Auto в любую сторону требует перезагрузки машины, потому что меняет её класс QoS, а остальные переходы применяются на лету.

Политика сайзинга

Администратор может ограничить сочетания ресурсов, доступные машинам определённого класса, задав политику сайзинга в параметре .spec.sizingPolicies ресурса VirtualMachineClass. Если политики нет, ресурсы задаются произвольно.

Политика делит число ядер на диапазоны и для каждого задаёт допустимый объём памяти и разрешённые значения coreFraction:

spec:
  sizingPolicies:
    - cores:
        min: 1
        max: 4
      memory:
        min: 1Gi
        max: 8Gi
      coreFractions: [5, 10, 20, 50, 100]
    - cores:
        min: 5
        max: 8
      memory:
        min: 5Gi
        max: 16Gi
      coreFractions: [20, 50, 100]

С такой политикой машина с двумя ядрами попадает в первый диапазон, получает от 1 до 8 ГиБ памяти и одно из значений 5%, 10%, 20%, 50% или 100%. Машина с шестью ядрами попадает во второй диапазон, где памяти доступно от 5 до 16 ГиБ, а долей ядра — 20%, 50% или 100%.

Политика ограничивает и переподписку. Например, минимальное значение coreFraction: 20% гарантирует каждой машине пятую часть ядра, а значит переподписка не превысит 5 к 1.

Если конфигурация машины политике не отвечает, в статусе появляется условие SizingPolicyMatched со статусом False. Такая машина продолжает работать, но сохранить изменения её конфигурации не получится, пока ресурсы не приведут в соответствие политике. Это же происходит, когда администратор меняет политику у класса уже работающих машин.

Кроме границ диапазон может задавать шаг сетки в параметрах cores.step и memory.step, а также границы памяти в расчёте на одно ядро в блоке memory.perCore.

Запрос, нарушающий политику, отклоняется с сообщением, в котором указаны параметр и допустимые значения. Каждое сообщение заканчивается подсказкой check the sizing policy of the VirtualMachineClass or contact the administrator for more information, ниже она опущена.

Для класса supercpu с политикой выше сообщения выглядят так:

• число ядер вне всех диапазонов, cores: 10 — does not match any sizing policy of VirtualMachineClass "supercpu": its 10 CPU core(s) fall outside the allowed ranges (1-4, 5-8); set the number of cores (spec.cpu.cores) accordingly;
• недопустимая доля ядра, cores: 2 и coreFraction: 30% — the CPU core fraction "30%" is not allowed; set the core fraction (spec.cpu.coreFraction) to one of: 5%, 10%, 20%, 50%, 100%;
• память вне диапазона, cores: 2 и size: 16Gi — the memory size (16Gi) is out of the range allowed by the sizing policy; set the memory size (spec.memory.size) between 1Gi and 8Gi.

Если в диапазоне заданы шаг или границы памяти на ядро, добавляются ещё четыре сообщения:

• ядра не на сетке шага — the number of CPU cores (7) does not match the sizing policy step; set the number of cores (spec.cpu.cores) to 6 or 8;
• память не на сетке шага — the memory size (1536Mi) does not match the sizing policy step; set the memory size (spec.memory.size) to 1Gi or 2Gi;
• память на ядро вне диапазона — the memory size (18Gi) is not allowed for 6 CPU core(s); set the memory size (spec.memory.size) between 6Gi and 12Gi, or change the number of cores (spec.cpu.cores) (the sizing policy allows between 1Gi and 2Gi of memory per core);
• память на ядро не на сетке шага — the memory size (2560Mi) does not match the per-core sizing policy step for 2 CPU core(s); set the memory size (spec.memory.size) to 2Gi or 4Gi, or change the number of cores (spec.cpu.cores).

Когда нарушений несколько, все причины перечисляются в одном сообщении под заголовком does not match the sizing policy of VirtualMachineClass "supercpu" for several reasons:.

Топологии CPU

Топология определяет, как ядра процессора машины распределяются по сокетам, и от неё зависит совместимость с приложениями, чувствительными к конфигурации процессора. Вы задаёте только общее число ядер в параметре .spec.cpu.cores, а число сокетов DP рассчитывает сам:

spec:
  cpu:
    cores: 20

Чем больше ядер, тем на большее число сокетов они делятся, и тем крупнее шаг, с которым можно менять их количество. Общее число ядер должно быть кратно числу сокетов, иначе запрос отклоняется.

Например, 20 ядер дают два сокета по 10 ядер, а 80 ядер — восемь сокетов по 10. Максимум для одной машины составляет 248 ядер и 1024 ГБ оперативной памяти.

Рассчитанную топологию DP публикует в статусе:

status:
  resources:
    cpu:
      topology:
        coresPerSocket: 10
        sockets: 2

Накладные расходы памяти зависят от фактически активных ядер и составляют 8 МиБ на каждое логическое ядро, то есть на произведение числа сокетов, ядер в сокете и потоков на ядро.
