CSI-драйвер csi-rbd — это реализация стандарта Container Storage Interface (CSI) для обеспечения работы с Ceph RBD (RADOS Block Device) томами в Deckhouse Kubernetes Platform (DKP).

Архитектура CSI-драйвера

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

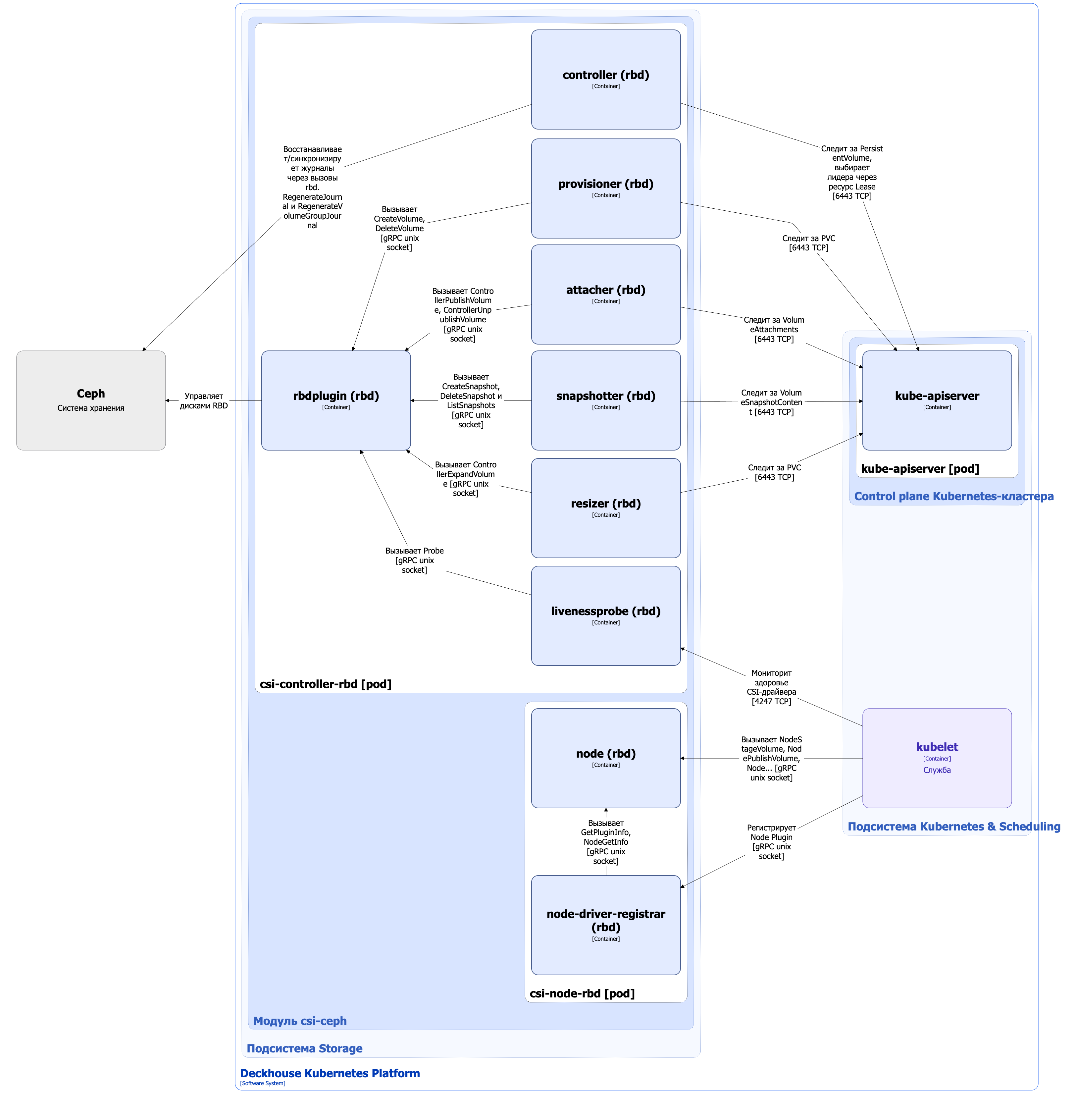

Архитектура CSI-драйвера csi-rbd на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура CSI-драйвера (csi-rbd)

Компоненты драйвера

CSI-драйвер csi-rbd состоит из следующих компонентов:

  1. Csi-controller (Deployment) — Controller Plugin, отвечающий за глобальные операции с томами: создание и удаление, подключение и отключение от узлов, а также управление снимками.

    Состоит из следующих контейнеров:

    • controller — основной контейнер, который выполняет фоновые задачи управления ресурсами Kubernetes, связанными с Ceph.

    • rbdplugin — сайдкар-контейнер, предоставляющий CSI endpoint через Unix-сокет и реализующий gRPC-сервисы Identity Service и Controller Service согласно спецификации CSI. Он выполняет операции с RBD-томами в кластере Ceph;

    • сайдкар-контейнеры контроллера — поддерживаемые сообществом Kubernetes внешние контроллеры (external controllers).

      Они необходимы, поскольку persistent volume controller, запущенный в kube-controller-manager (компонент control plane кластера DKP), не имеет интерфейса взаимодействия с CSI-драйверами. Внешние контроллеры следят за ресурсами PersistentVolumeClaim и вызывают соответствующие CSI RPC-методы, предоставляемые контейнером rbdplugin. Они также выполняют служебные функции, такие как получение информации о плагине и его capabilities или проверка состояния драйвера (liveness probe).

      Внешние контроллеры взаимодействуют c контейнером rbdplugin по gRPC через Unix-сокеты.

      В csi-controller входят следующие внешние контроллеры:

      • provisioner (external-provisioner) — отслеживает ресурсы PersistentVolumeClaim и вызывает RPC CreateVolume или DeleteVolume. Также использует RPC ValidateVolumeCapabilities для проверки совместимости;

      • attacher (external-attacher) — отслеживает ресурсы VolumeAttachment после того, как под запланирован на узел, а также подключает и отключает тома через RPC ControllerPublishVolume и ControllerUnpublishVolume;

      • resizer (external-resizer) — отслеживает обновления ресурсов PersistentVolumeClaim, расширяет тома с помощью RPC ControllerExpandVolume, если пользователь запросил больше дискового пространства для PVC и драйвер поддерживает capability EXPAND_VOLUME;

      • snapshotter (external-snapshotter) — работает совместно с модулем snapshot-controller, следит за ресурсами VolumeSnapshotContent, а также управляет снимками томов через RPC CreateSnapshot, DeleteSnapshot и ListSnapshots (если драйвер это поддерживает);

      • livenessprobe — отслеживает состояние CSI-драйвера через RPC Probe из Identity Service и предоставляет HTTP-эндпоинт /healthz, за которым следит kubelet. При неуспешной livenessProbe kubelet перезапускает под csi-controller.

  2. Csi-node (DaemonSet) — Node Plugin, работающий на всех узлах кластера и отвечающий за локальное монтирование и размонтирование томов.

    У плагина есть привилегированный доступ к файловой системе каждого узла. В Linux для этого требуется capability CAP_SYS_ADMIN. Это необходимо для выполнения операций монтирования и работы с блочными устройствами.

    Состоит из следующих контейнеров:

    • node — основной контейнер, реализующий функции CSI-драйвера в виде gRPC-сервисов Identity Service и Node Service согласно спецификации CSI;

    • node-driver-registrar — сайдкар-контейнер, регистрирующий Node Plugin в kubelet. Вызывает в контейнере node RPC GetPluginInfo и NodeGetInfo, чтобы получить информацию о плагине и узле. Взаимодействуют c контейнером node по gRPC через Unix-сокет.

Взаимодействия драйвера

Драйвер взаимодействует со следующими компонентами:

  1. Kube-apiserver — мониторинг ресурсов PersistentVolumeClaim, VolumeAttachment и VolumeSnapshotContent.

  2. Кластер Ceph — создание и удаление томов, подключение и отключение томов от узлов, управление снимками.

С драйвером взаимодействуют следующие внешние компоненты:

  • Kubelet:

    • проверяет livenessProbe CSI-драйвера;
    • регистрирует Node Plugin;
    • вызывает RPC NodeStageVolume, NodeUnstageVolume, NodePublishVolume, NodeUnpublishVolume и NodeExpandVolume в Node Plugin.

    Kubelet взаимодействует с Node Plugin по gRPC через Unix-сокет.
