Модуль cni-cilium

Модуль cni-cilium обеспечивает работу сети в кластере. Основан на проекте Cilium.

Подробнее с описанием настройки и примерами использования модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

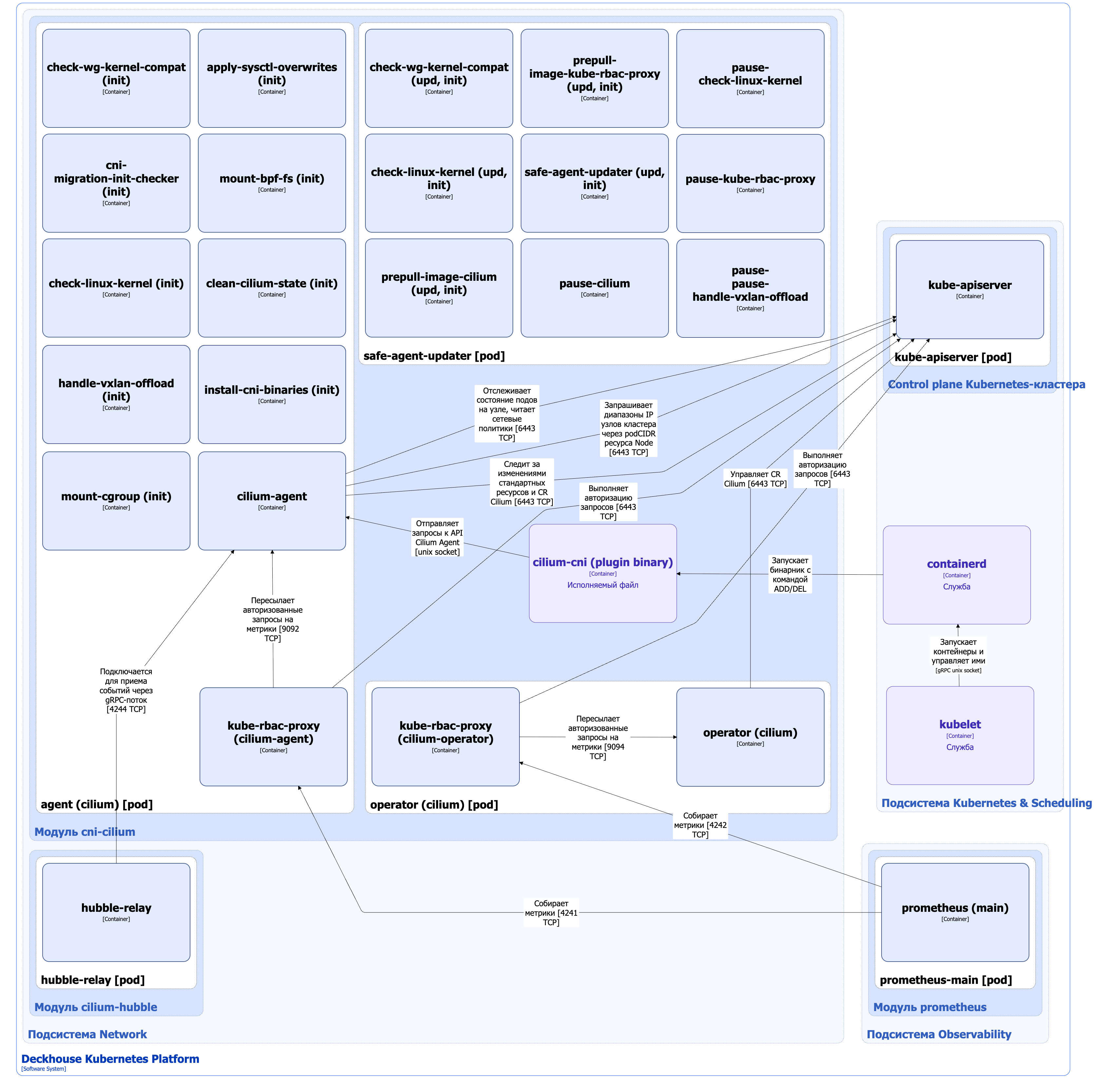

Архитектура модуля cni-cilium на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображена на следующей диаграмме:

Компоненты модуля

Модуль состоит из следующих компонентов:

1. Operator (Deployment) — компонент в архитектуре Cilium, который берёт на себя централизованное управление глобальными задачами в кластере Kubernetes. Operator выполняет следующие функции:

   • Управление кастомными ресурсами — автоматически регистрирует Custom Resource Definitions (CRD), необходимые для работы Cilium, в Kubernetes API, например, CiliumEndpoint, CiliumEndpointSlice, CiliumNetworkPolicy. С полным списком CRD можно ознакомиться в документации Cilium;

   • Сборка мусора для идентификаторов безопасности — поддерживает локальный кеш активных идентификаторов (CiliumIdentity) и периодически сканирует его, удаляя записи об идентификаторах, которые перестали подавать сигнал активности (heartbeat). Это важно, поскольку идентификаторы представлены 16-битным целым числом, и их исчерпание (максимум 65536) может привести к проблемам;

   • Управление CiliumEndpointSlices (CES) — поддерживает актуальную информацию о конечных точках (endpoints) в кластере, что критично для корректной работы сетевых политик и балансировки нагрузки.

   Состоит из следующих контейнеров:

   • operator — основной контейнер;
   • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера operator. Является Open Source-проектом.

2. Agent (DaemonSet) — это агент, работающий на каждом узле Kubernetes-кластера, основной компонент управления в архитектуре Cilium. Он отвечает за перевод высокоуровневых конфигураций из Kubernetes API в низкоуровневые настройки для сетевых интерфейсов и eBPF-программ, которые реально обрабатывают трафик. Agent выполняет следующие функции:

   • Управление конечными точками (Endpoints) — отслеживает состояние всех подов (endpoints) на своём узле. Каждому поду присваивается уникальный IP-адрес и security identity (числовой идентификатор), который формируется на основе лейблов Kubernetes;

   • Применение сетевых политик (Policy Enforcement) — вычисляет и применяет правила сетевых политик, заданных в кластере. Cilium использует концепцию identity-based политик: правила строятся не на IP-адресах, а на security identity пода. Агент преобразует эти правила в структуры данных (BPF-карты), которые ядро Linux использует для фильтрации трафика;

   • Управление IP-адресами (IPAM) — выделяет IP-адреса для подов на своём узле, используя диапазоны IP-адресов из полей spec.podCIDRs или spec.podCIDR спецификации соответствующего ресурса Node;

   • Оркестрация плоскости данных (Datapath Orchestration) — компилирует, загружает в ядро Linux и привязывает к сетевым интерфейсам eBPF-программы. Именно эти программы в ядре и выполняют реальную обработку пакетов: пересылку, фильтрацию по политикам, отслеживание соединений, NAT и балансировку нагрузки;

   • Реализация балансировки для сервисов (Service Load Balancing) — настраивает правила балансировки нагрузки для сервисов в кластере, используя возможности eBPF;

   • Обработка событий кластера. Агент работает по событийной модели: он постоянно наблюдает за изменениями в Kubernetes API (создание подов, обновление сервисов, изменение Endpoints, обновление кастомных ресурсов) и на лету обновляет конфигурацию eBPF-программ;

   • Обеспечение наблюдаемости (Observability). Агент запускает локальный сервер Hubble (встроен в процесс агента), который собирает метрики и данные о сетевых потоках. Это позволяет мониторить состояние сети, выявлять проблемы и анализировать трафик между подами. Сервер Hubble запускается при включении модуля cilium-hubble. Компонент hubble-relay модуля cilium-hubble подключается к агентам Cilium для приема событий через gRPC-поток.

   Принцип работы: когда в кластере происходит событие (например, стартует новый под), агент получает об этом уведомление и на основе текущего состояния кластера и политик настраивает eBPF-программы так, чтобы трафик для этого пода проходил корректно.

   Состоит из следующих контейнеров:

   • cni-migration-init-checker — init-контейнер, ожидающий завершения процесса миграции с другого CNI-плагина, если такая миграция была запущена;
   • check-wg-kernel-compat — init-контейнер, проверяющий версию ядра Linux на соответствие минимальным требованиям для работы с WireGuard, используемым в CNI Cilium;
   • check-linux-kernel — init-контейнер, проверяющий версию ядра Linux на соответствие минимальным требованиям для работы с CNI Cilium;
   • clearing-unnecessary-iptables — init-контейнер, запускающий скрипт очистки ненужных правил iptables;
   • handle-vxlan-offload — init-контейнер, исправляющий настройки UDP-сегментации (если режим работы туннеля настроен на VXLAN);
   • config — init-контейнер, генерирующий конфигурационный файл, используемый для настройки агента;
   • mount-cgroup — init-контейнер, настраивающий Linux cgroups (контрольные группы);
   • apply-sysctl-overwrites — init-контейнер, настраивающий параметры ядра Linux;
   • mount-bpf-fs — init-контейнер, монтирующий файловую систему BPF;
   • clean-cilium-state — init-контейнер, запускающий скрипт очистки состояния CNI Cilium;
   • install-cni-binaries — init-контейнер, запускающий скрипт установки бинарных файлов, используемых агентом;
   • agent — основной контейнер;
   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам контейнера agent. Подробно описан выше.

3. Cilium-cni — исполняемый файл, запускаемый компонентом containerd, который передает в качестве аргумента определенные команды в соответствии со спецификацией CNI, например ADD при запуске контейнера и DEL при его удалении. Cilium-cni взаимодействует с API агента Cilium через Unix-сокет и инициирует настройку datapath, чтобы обеспечить подключение к сети, балансировку нагрузки и сетевые политики для пода. Datapath в Cilium — это компонент, который работает в ядре Linux и который отвечает за реальную, низкоуровневую обработку сетевых пакетов в кластере Kubernetes. Проще говоря, это «дорога», по которой данные путешествуют: как пакеты идут от одного пода к другому, как маршрутизируются, как применяются сетевые политики и балансировка нагрузки.

4. Safe-agent-updater (DaemonSet) — специальное приложение, предназначенное для исключения сбоев, которые могут возникнуть при обновлении версии агента Cilium и привести к проблемам с сетевой доступностью компонентов DKP.

   Состоит из следующих контейнеров:

   • check-wg-kernel-compat — init-контейнер, проверяющий версию ядра Linux на соответствие минимальным требованиям для работы с WireGuard, используемым в CNI Cilium;

   • check-linux-kernel — init-контейнер, проверяющий версию ядра Linux на соответствие минимальным требованиям для работы с CNI Cilium;

   • Набор init-контейнеров для предварительного скачивания новых версий образов соответствующих контейнеров компонента agent:

     • prepull-image-cilium;
     • prepull-image-kube-rbac-proxy;

   • safe-agent-updater — init-контейнер, который сравнивает значения специальных аннотаций в манифесте DaemonSet обновленного агента Cilium со значениями соответствующих аннотаций в метаданных запущенного на узле пода агента. В частности, в аннотации safe-agent-updater-daemonset-generation хранится хеш-сумма образа агента. Если хеш-суммы не совпадают, safe-agent-updater удаляет запущенный под и ожидает, пока под с новой версией агента не перейдет в состояние Ready.

   • Набор сайдкар-контейнеров для предварительного скачивания новых версий образов соответствующих контейнеров компонента agent. Контейнеры стоят на паузе и выполняют только функцию хранения образов:

     • pause-cilium;
     • pause-check-linux-kernel;
     • pause-kube-rbac-proxy;
     • pause-pause-handle-vxlan-offload.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • Управляет кастомными ресурсами Cilium;
   • Следит за изменениями стандартных ресурсов Kubernetes API и кастомных ресурсов Cilium;
   • Отслеживает состояние подов на узле, читает сетевые политики;
   • Запрашивает диапазоны IP узлов кластера через атрибуты podCIDR/podCIDRs спецификации ресурса Node;
   • Выполняет авторизацию запросов на получение метрик компонентов agent и operator.

С модулем взаимодействуют следующие внешние компоненты:

1. Hubble-relay — подключается к агентам Cilium для приема событий через gRPC-поток.
2. Prometheus-main — собирает метрики компонентов agent и operator.
3. Containerd — запускает исполняемый файл cilium-cni с определенными командами в соответствии со спецификацией CNI, например ADD при запуске контейнера и DEL при его удалении.
