Модуль log-shipper

Модуль log-shipper упрощает настройку сбора логов в Kubernetes-кластере. Он позволяет организовать сбор логов как с приложений, запущенных в кластере, так и с самих узлов, а затем отправлять их в любую систему хранения — внутреннюю или внешнюю (например, Loki, Elasticsearch и другие).

Deckhouse Kubernetes Platform (DKP) обеспечивает интеграцию с системами хранения логов. Сами системы хранения пользователь разворачивает и настраивает самостоятельно.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

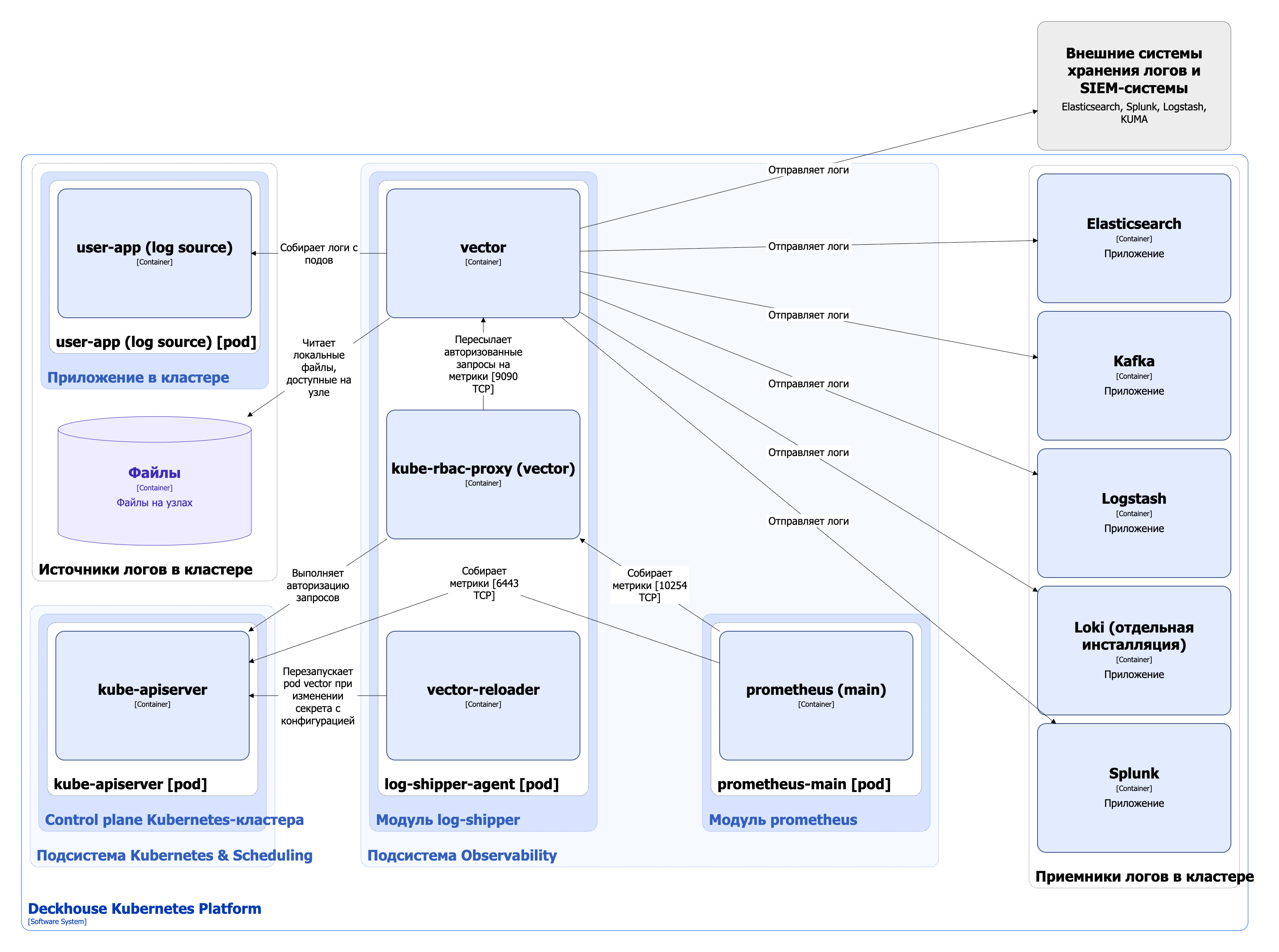

Архитектура модуля log-shipper на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Архитектура модуля log-shipper

Компоненты модуля

Модуль состоит из одного компонента:

  • log-shipper-agent (DaemonSet) — на каждом узле кластера запускается отдельный экземпляр log-shipper-agent, который в свою очередь состоит из следующих контейнеров:

    • vector — агент логирования на базе Datadog Vector.

      Настраивается с помощью кастомных ресурсовClusterLogDestination, ClusterLoggingConfig и PodLoggingConfig.

    • vector-reloader — сайдкар-контейнер Reloader, который отслеживает изменения секрета с конфигурацией. При наличии изменений он проверяет обновленную конфигурацию и перезапускает vector для применения обновлений.

    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам агента.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Источники логов в кластере:

    • приложения, запущенные в кластере — собирает логи с подов;
    • файлы — читает локальные файлы на узлах кластера.

  2. Приемники логов:

    • внутренние системы хранения логов;
    • внешние системы хранения логов и SIEM-системы.

    В качестве внутренних и внешних приемников логов могут использоваться Elasticsearch, Kafka, Logstash, Loki, Splunk.

  3. Kube-apiserver:

    • авторизация запросов на получение метрик;
    • отслеживание изменений секрета с конфигурацией vector.

С модулем взаимодействуют следующие внешние компоненты:

  1. Prometheus-main — сбор метрик log-shipper-agent.

Модуль loki

В Kubernetes системные логи на узлах хранятся недолго и могут быть утеряны при перезапуске или обновлении узлов. Модуль loki разворачивает в кластере собственное хранилище оперативных логов на базе Grafana Loki.

Возможности модуля:

  • системные логи автоматически попадают в Loki без дополнительной настройки;
  • доступ к логам реализован через Grafana и веб-интерфейс Deckhouse (модуль console).

Кратковременное хранилище на базе Grafana Loki не поддерживает работу в режиме высокой доступности (HA). Для долговременного хранения важных логов используйте внешние системы, поддерживаемые модулем log-shipper.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

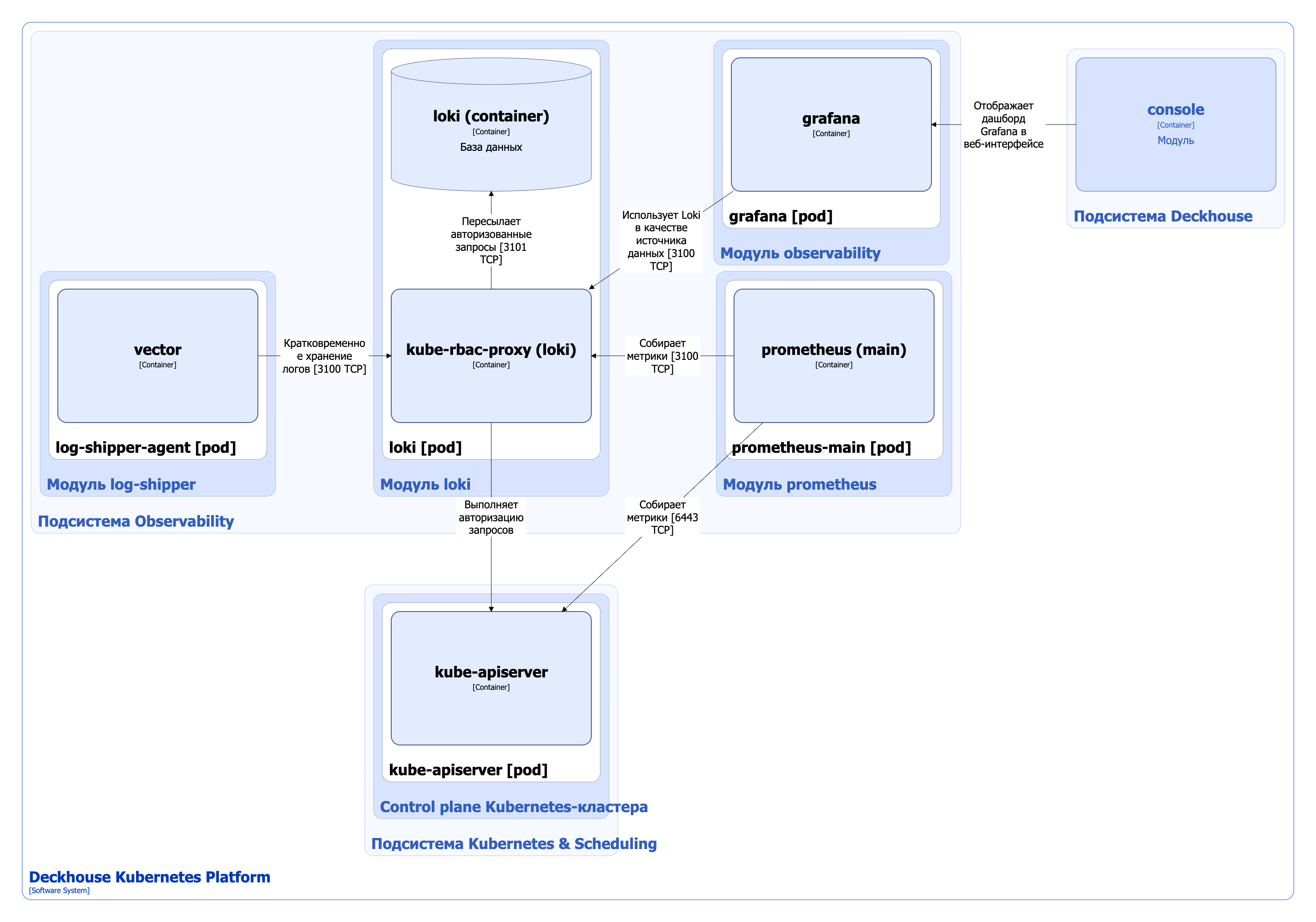

Архитектура модуля loki на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Архитектура модуля loki

Компоненты модуля

Модуль состоит из одного компонента:

  • loki — StatefulSet из одной реплики loki-0, которая в свою очередь состоит из следующих контейнеров:

    • loki — контейнер с Grafana Loki;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к loki и его метрикам.

Взаимодействия модуля

С модулем взаимодействуют следующие внешние компоненты:

  • vector — отправка логов с системных компонентов в loki;
  • console (встроенная в веб-интерфейс Grafana) — использует loki в качестве источника данных для визуализации и анализа логов;
  • prometheus-main — сбор метрик loki.
