Модуль user-authn реализует единую систему аутентификации, интегрированную с Kubernetes и веб-интерфейсами, используемыми в модулях Deckhouse Kubernetes Platform (DKP), например, в модуле console.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

В DKP для служебных сервисов и пользовательских приложений используются две схемы аутентификации:

  • с использованием dex-authenticator;
  • с использованием клиента Dex.

Архитектура модуля user-authn на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующих диаграммах.

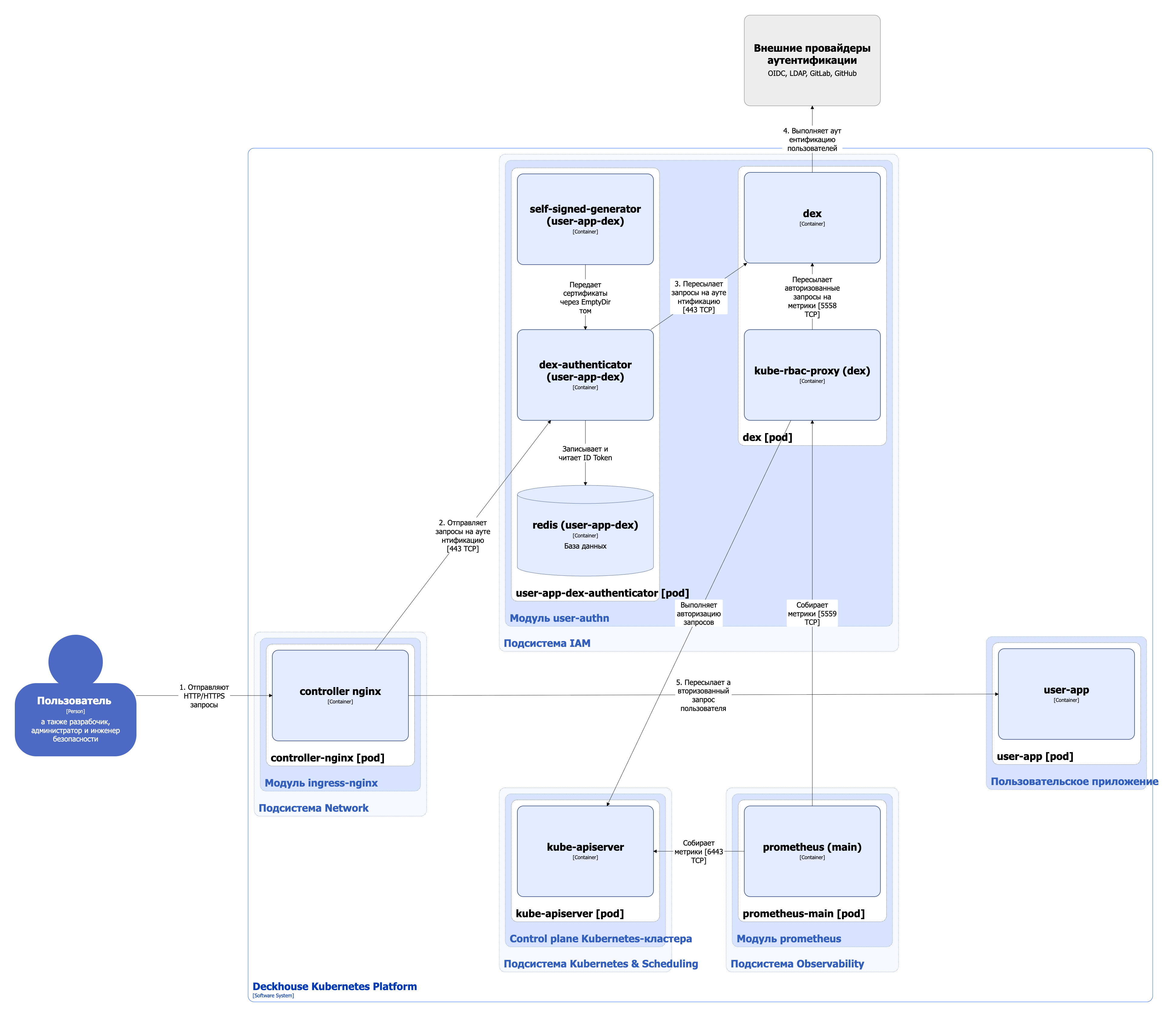

Вариант с использованием dex-authenticator:

Архитектура модуля user-authn с аутентификацией через dex-authenticator

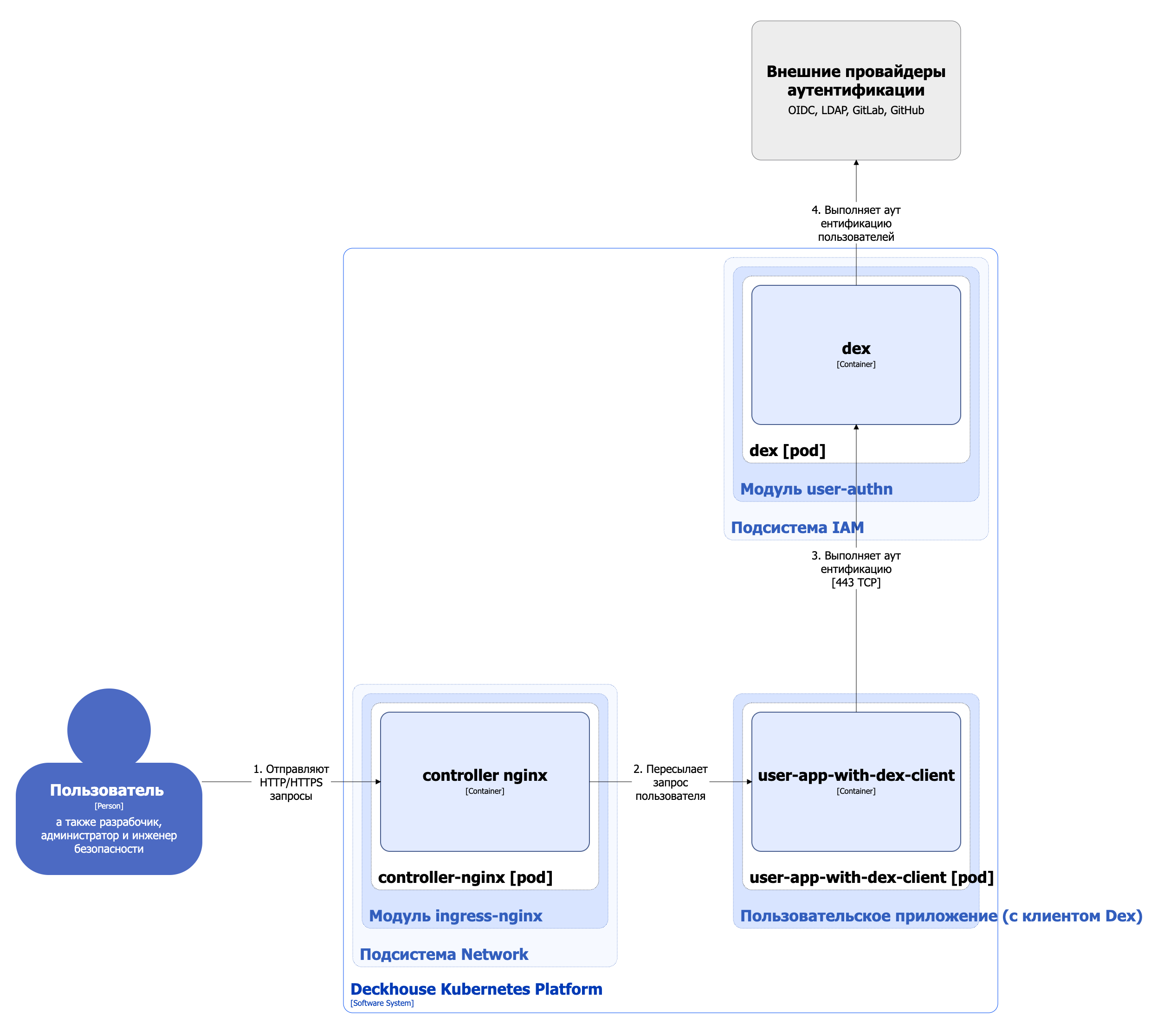

Вариант с использованием клиента Dex (для упрощения на схеме не показано взаимодействие модуля prometheus-main с dex):

Архитектура модуля user-authn с аутентификацией через Dex

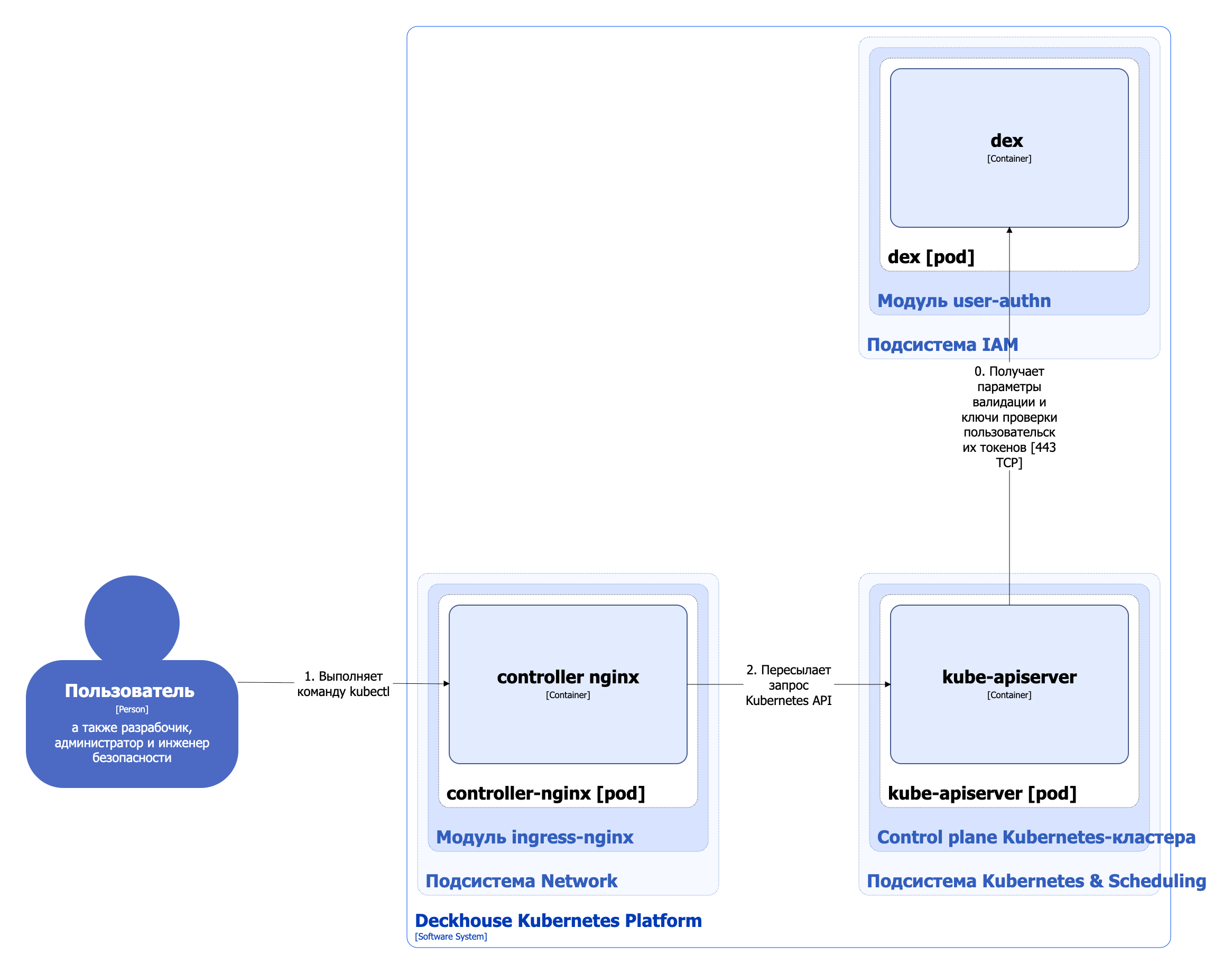

При подключении к API Kubernetes с помощью утилиты kubectl или других клиентов Kubernetes с использованием сгенерированного kubeconfig используется отдельная схема аутентификации. Она подробно описана в соответствующем разделе документации:

Архитектура модуля user-authn при использовании сгенерированного kubeconfig

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Dex — федеративный провайдер OpenID Connect, поддерживающий работу со статическими пользователями и интеграцию с внешними провайдерами аутентификации, такими как SAML, GitLab или GitHub.

    Состоит из следующих контейнеров:

    • dex — основной контейнер, реализующий функции Dex;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам провайдера.

  2. Dex-authenticator — middleware-сервис для аутентификации запросов к приложениям через сервис аутентификации кластера DKP.

    При соответствующей настройке Ingress-контроллера (через модуль auth_request NGINX) запросы сначала направляются в dex-authenticator для аутентификации.

    Состоит из следующих контейнеров:

    • dex-authenticator — основной контейнер сервиса;
    • redis — сайдкар-контейнер c базой данных Redis, используемый для временного хранения ID Token и быстрого доступа к ним (за счет размещения базы в памяти);
    • self-signed-generator — init-контейнер, генерирующий самоподписанный сертификат при запуске пода.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Внешние провайдеры аутентификации.
  2. Kube-apiserver — авторизация запросов на получение метрик.

С модулем взаимодействуют следующие внешние компоненты:

  1. Ingress-контроллер — перенаправляет в dex-authenticator запросы на аутентификацию в служебных сервисах DKP и в пользовательских приложениях.

  2. Пользовательские приложения — могут аутентифицироваться в dex напрямую (без dex-authenticator), если для приложения настроен OAuth2-клиент в Dex. Подробнее с настройкой клиента Dex можно ознакомиться в документации модуля user-authn.

  3. Kube-apiserver — обращается в dex при обработке запросов к API Kubernetes, выполняемых с использованием файла kubeconfig:

    • при запуске kube-apiserver запрашивает конфигурационный эндпоинт OIDC-провайдера (в данном случае — Dex), чтобы получить информацию об issuer и параметры для проверки токенов через JWKS-эндпоинт;
    • при получении запроса с ID token kube-apiserver проверяет его подпись с использованием ключей, полученных с JWKS-эндпоинта.

    Подробнее о тем, как работает подключение к API Kubernetes с помощью сгенерированного kubeconfig, можно ознакомиться на соответствующей странице документации.

  4. Prometheus-main — сбор метрик провайдера dex.
