Модуль csi-nfs предназначен для управления NFS-томами. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса NFSStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

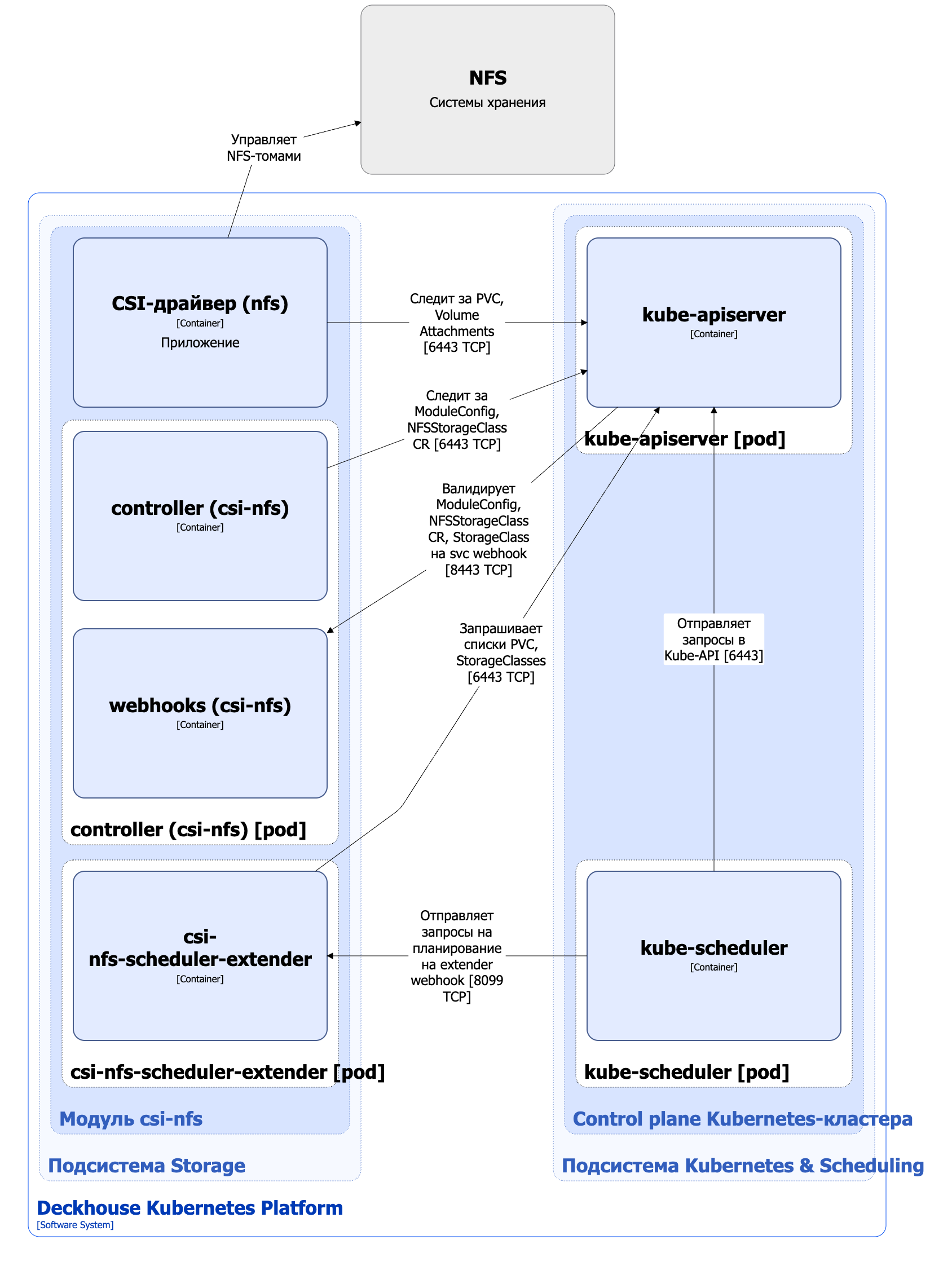

Архитектура модуля csi-nfs на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-nfs

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий кастомные ресурсы NFSStorageClass. Ресурс NFSStorageClass определяет конфигурацию для создаваемого Kubernetes StorageClass, который использует provisioner nfs.csi.k8s.io.

    В создаваемом StorageClass задаются параметры подключения к NFS-серверу, reclaim policy, volume binding mode и другие параметры. Эти параметры затем использует provisioner CSI-драйвера csi-nfs при управлении NFS-томами.

    Также controller синхронизирует лейблы на узлах со значением параметра spec.workloadNodes.nodeSelector кастомного ресурса NFSStorageClass.

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • webhooks — сайдкар-контейнер, реализующий вебхук-сервер для проверки кастомных ресурсов ModuleConfig, NFSStorageClass и стандартных ресурсов StorageClass.

  2. Сsi-nfs-scheduler-extender — состоит из одного контейнера и представляет собой расширение (extender) для kube-scheduler. Реализует специфичную для подов логику размещения при использовании NFS-томов. При планировании подов учитываются селекторы узлов, заданные в кастомном ресурсе NFSStorageClass.

  3. CSI-драйвер (csi-nfs) — реализация CSI-драйвера для provisioner nfs.csi.k8s.io (NFS CSI driver). С архитектурой CSI-драйвера csi-nfs можно ознакомиться на странице описания CSI-драйвера.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, StorageClass;
    • работа с кастомными ресурсами NFSStorageClass;
    • создание ресурса StorageClass.

С модулем взаимодействуют следующие внешние компоненты:

  1. Kube-apiserver — валидация кастомных ресурсов ModuleConfig и NFSStorageClass, а также стандартных ресурсов StorageClass.

  2. Kube-scheduler — отправка на вебхук csi-nfs-scheduler-extender запросов на планирование подов, использующих NFS-тома.
