Модуль csi-scsi-generic предназначен для управления томами на СХД с подключением по SCSI. Он позволяет создавать StorageClass в Kubernetes с помощью ресурса SCSIStorageClass.

Подробнее с описанием модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

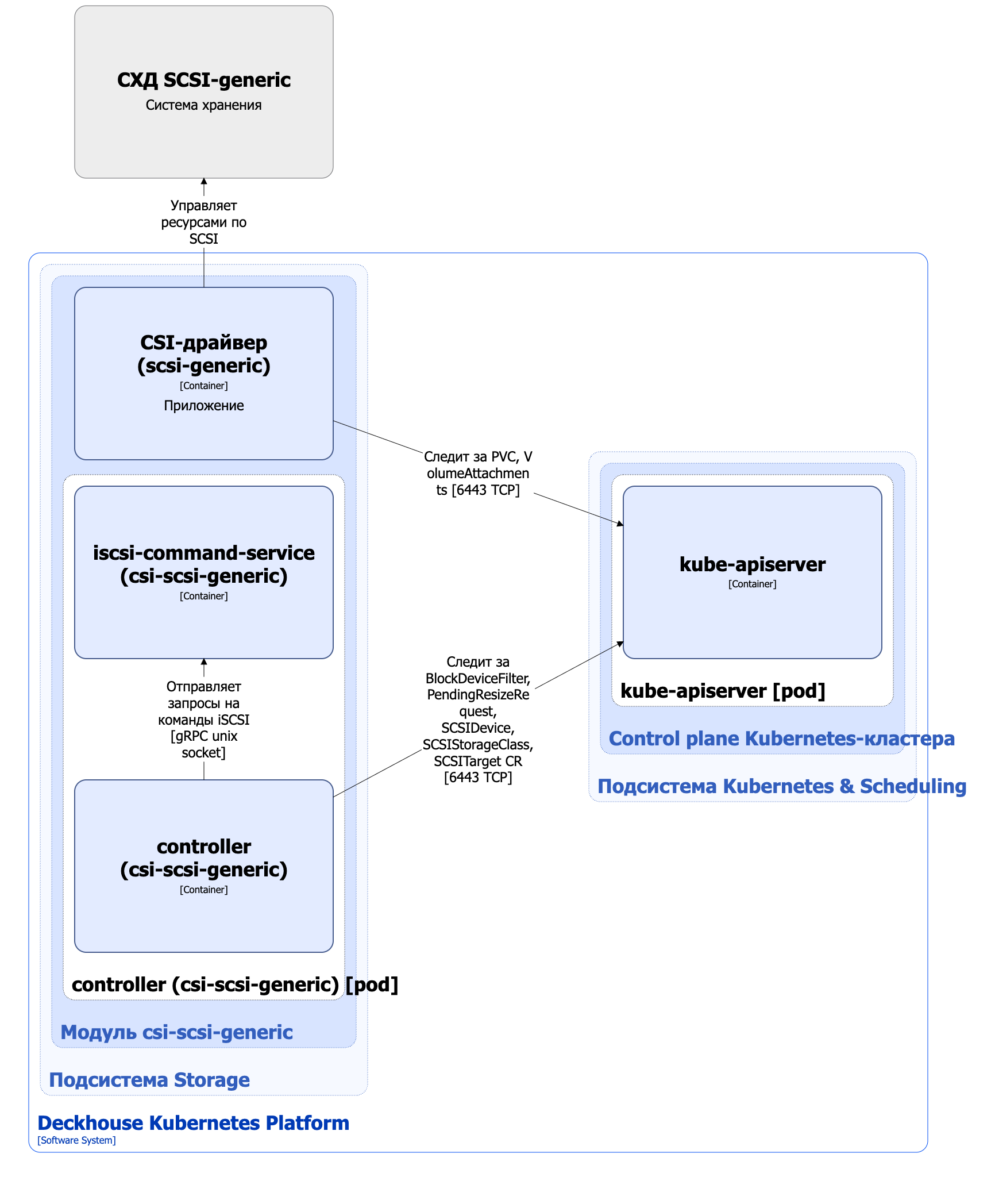

Архитектура модуля csi-scsi-generic на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-scsi-generic

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Controller — контроллер, обслуживающий следующие кастомные ресурсы:

    • SCSITarget — описание точки подключения к СХД (iSCSI/FC);
    • SCSIDevice — описание обнаруженного SCSI-устройства;
    • PendingResizeRequest — заявка на отложенное расширение PVC, если запрошенный размер больше текущего размера устройства;
    • SCSIStorageClass — определяет конфигурацию для Kubernetes StorageClass;
    • BlockDeviceFilter — определяет фильтры для выбора физических SCSI-устройств, которые можно использовать для создания томов системой. Позволяет гибко управлять пулом доступных устройств путем задания правил по атрибутам устройств и исключения/разрешения отдельных устройств.

    В SCSIStorageClass задаются селектор устройств (scsiDeviceSelector), политика обработки тома при удалении PVC (reclaim policy) и параметры очистки тома.

    Состоит из следующих контейнеров:

    • controller — основной контейнер;
    • iscsi-command-service — сайдкар-контейнер, реализующий обнаружение SCSI-устройств.

  2. CSI-драйвер (csi-scsi-generic) — реализация CSI-драйвера, использующего provisioner scsi-generic.csi.storage.deckhouse.io. С архитектурой CSI-драйвера csi-scsi-generic можно ознакомиться в соответствующем разделе документации.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolume, PersistentVolumeClaim, VolumeAttachment, StorageClass;
    • работа с кастомными ресурсами BlockDeviceFilter, SCSITarget, SCSIDevice, PendingResizeRequest и SCSIStorageClass;
    • создание ресурса StorageClass.

  2. СХД с подключением по SCSI — координация использования уже доступных SCSI-устройств, их привязка, очистка и подключение на узлах.
