Модуль cert-manager автоматизирует полный цикл управления сертификатами в кластере: от выпуска и продления сертификатов, включая самоподписанные, до интеграции с внешними центрами сертификации, такими как Let’s Encrypt, HashiCorp Vault и Venafi. Это упрощает обеспечение безопасности сервисов и позволяет централизованно контролировать процессы, связанные с сертификатами.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме контейнеры разных подов показаны как взаимодействующие напрямую. Фактически обмен выполняется через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса приводится над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме каждый под показан в единственном экземпляре.

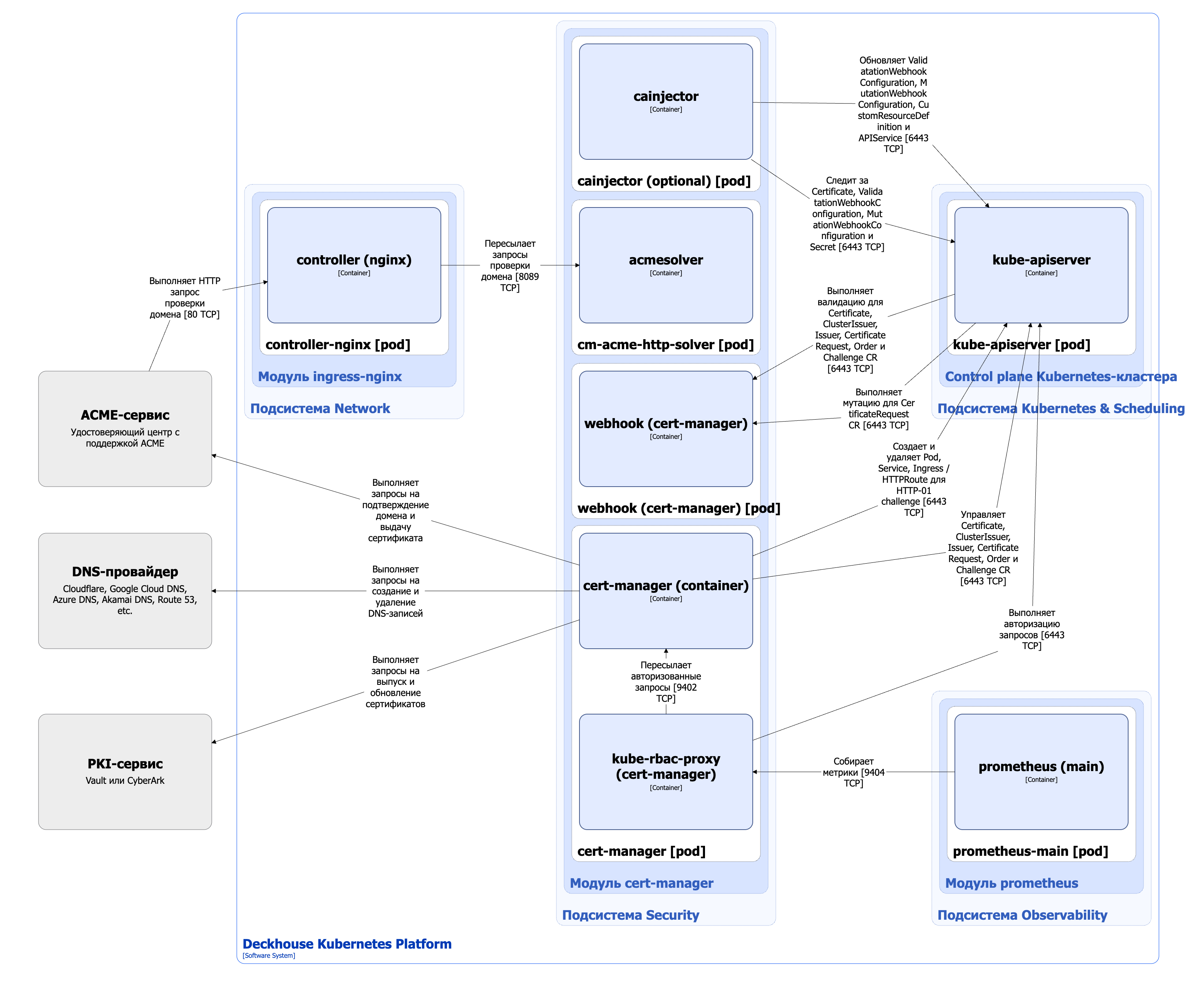

Архитектура модуля cert-manager на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Архитектура модуля cert-manager

Компоненты модуля

Модуль cert-manager состоит из следующих компонентов:

  1. Cert-manager — контроллер, обеспечивающий полный цикл управления сертификатами в Deckhouse Kubernetes Platform (DKP). Cert-manager управляет следующими кастомными ресурсами:

    • Issuer — описывает настройки источника, от которого выпускаются сертификаты, например CA, ACME-сервис или внешний PKI-провайдер. Действует в пределах выбранного неймспейса;
    • ClusterIssuer — кластерный аналог Issuer: действует на весь кластер и доступен во всех неймспейсах;
    • Certificate — описывает требуемый сертификат: субъект, срок действия, используемый Issuer или ClusterIssuer, а также дополнительные параметры выпуска;
    • CertificateRequest — заявка на выпуск или продление сертификата;
    • Challenge — задание для прохождения проверки владения доменом, например с помощью HTTP-01 или DNS-01 challenge в ACME;
    • Order — объект ACME, объединяющий связанные Challenge в последовательность для получения сертификата у ACME-сервера, например Let’s Encrypt.

    Компонент содержит следующие контейнеры:

    • cert-manager — основной контейнер;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера cert-manager.

    Для прохождения DNS-01 challenge cert-manager поддерживает ряд популярных DNS-провайдеров, включая AzureDNS, Cloudflare и DigitalOcean. С полным списком поддерживаемых DNS-провайдеров можно ознакомиться в документации cert-manager. Для провайдеров, не поддерживаемых «из коробки», используются issuer типа вебхук. Такие issuer являются внешними компонентами, поэтому для корректной работы их необходимо устанавливать в системный неймспейс d8-cert-manager. При внесении изменений в этом неймспейсе учитывайте наличие подобных расширений, чтобы сохранить их работоспособность.

  2. Webhook — компонент, состоящий из одного вебхук-контейнера и выполняющий следующие операции:
    • валидацию кастомных ресурсов Issuer, ClusterIssuer, Certificate, CertificateRequest, Challenge, Order;
    • мутацию кастомных ресурсов CertificateRequest — вебхук добавляет информацию о пользователе, создавшем запрос на сертификат.

    В DKP валидация отключена для ресурсов в неймспейсе d8-cert-manager, а также для неймспейсов с лейблом cert-manager.io/disable-validation=true.

  3. Cainjector — дополнительный компонент, состоящий из одного контейнера cainjector. Cainjector отвечает за автоматическую подстановку или обновление сертификатов корневого центра сертификации (CA) во все релевантные ресурсы Kubernetes: ValidatingWebhookConfiguration, MutatingWebhookConfiguration, CustomResourceDefinition и APIService. Это обеспечивает актуальность доверенных корневых сертификатов для сервисов, использующих вебхуки и расширения API.

    Cainjector включается параметром .spec.settings.enableCAInjector в настройках модуля cert-manager. DKP не использует cainjector для собственных компонентов, поэтому включайте его только в том случае, если вашим приложениям или внешним расширениям требуется инъекция CA в ресурсы Kubernetes.

    Cainjector обрабатывает только ресурсы с аннотациями cert-manager.io/inject-ca-from, cert-manager.io/inject-ca-from-secret или cert-manager.io/inject-apiserver-ca в зависимости от типа ресурса.

  4. Cm-acme-http-solver — временный под с контейнером acmesolver, запускаемый для прохождения HTTP-01 Challenge при валидации домена через ACME (например, Let’s Encrypt). Этот под автоматически создаётся контроллером cert-manager на время исполнения HTTP-01 Challenge и удаляется по завершении процедуры. Такой подход реализует безопасную временную публикацию ресурса, подтверждающего владение доменом для получения сертификата.

Взаимодействия модуля

Модуль cert-manager взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • управляет кастомными ресурсами Issuer, ClusterIssuer, Certificate, CertificateRequest, Challenge, Order;
    • отслеживает и обновляет ресурсы ValidatingWebhookConfiguration, MutatingWebhookConfiguration, CustomResourceDefinition и APIService.

  2. ACME-сервис — обрабатывает запросы на подтверждение домена и выпуск сертификатов.

  3. PKI-сервис — обрабатывает запросы для выпуска и обновления (перевыпуска) сертификатов.

  4. DNS-провайдер — обрабатывает запросы на добавление и удаление записей в службах DNS для прохождения DNS-01 Challenge при валидации домена через ACME-сервер.

С модулем взаимодействуют следующие внешние компоненты:

  1. Kube-apiserver:

    • отправляет вебхук-запросы на валидацию кастомных ресурсов Issuer, ClusterIssuer, Certificate, CertificateRequest, Challenge, Order;
    • отправляет вебхук-запросы на мутацию кастомных ресурсов CertificateRequest.

  2. Prometheus-main — собирает метрики cert-manager.

  3. Nginx Controller — пересылает запросы от ACME-сервера к cm-acme-http-solver.
