Управление компонентами control plane кластера

Модуль control-plane-manager

Управление компонентами control plane кластера осуществляется с помощью модуля control-plane-manager, который запускается на всех master-узлах кластера (узлах с лейблом node-role.kubernetes.io/control-plane: "").

Функции управления control plane:

• Управление сертификатами — выпуск, продление и обновление сертификатов, необходимых для работы control plane. Позволяет автоматически поддерживать безопасную конфигурацию control plane и оперативно добавлять дополнительные альтернативные имена субъекта (Subject Alternative Name, SAN) для организации защищенного доступа к API Kubernetes.
• Настройка компонентов — автоматическое создание необходимых конфигураций и манифестов компонентов control plane.
• Обновление и откат версий компонентов (upgrade/downgrade) — поддержание в кластере согласованных версий компонентов.
• Управление конфигурацией etcd-кластера и его членов — масштабирование master-узлов и миграция между одномастерными и мультимастерными конфигурациями.
• Настройка kubeconfig — поддержание актуальной конфигурации для работы kubectl на узлах кластера. Генерация, продление и обновление kubeconfig с правами cluster-admin, а также создание символьной ссылки для пользователя root, чтобы kubeconfig использовался по умолчанию.

• Расширение работы планировщика — подключение внешних плагинов через вебхуки с использованием ресурса KubeSchedulerWebhookConfiguration. Позволяет использовать продвинутую логику при решении задач планирования нагрузки в кластере, например:

  • размещение подов приложений организации хранилища данных ближе к самим данным;
  • приоритизация узлов в зависимости от их состояния (сетевой нагрузки, состояния подсистемы хранения и т. д.);
  • разделение узлов на зоны, и т. п.

Подробнее с настройками модуля и примерами его использования можно ознакомиться в документации модуля control-plane-manager.

Архитектура модуля

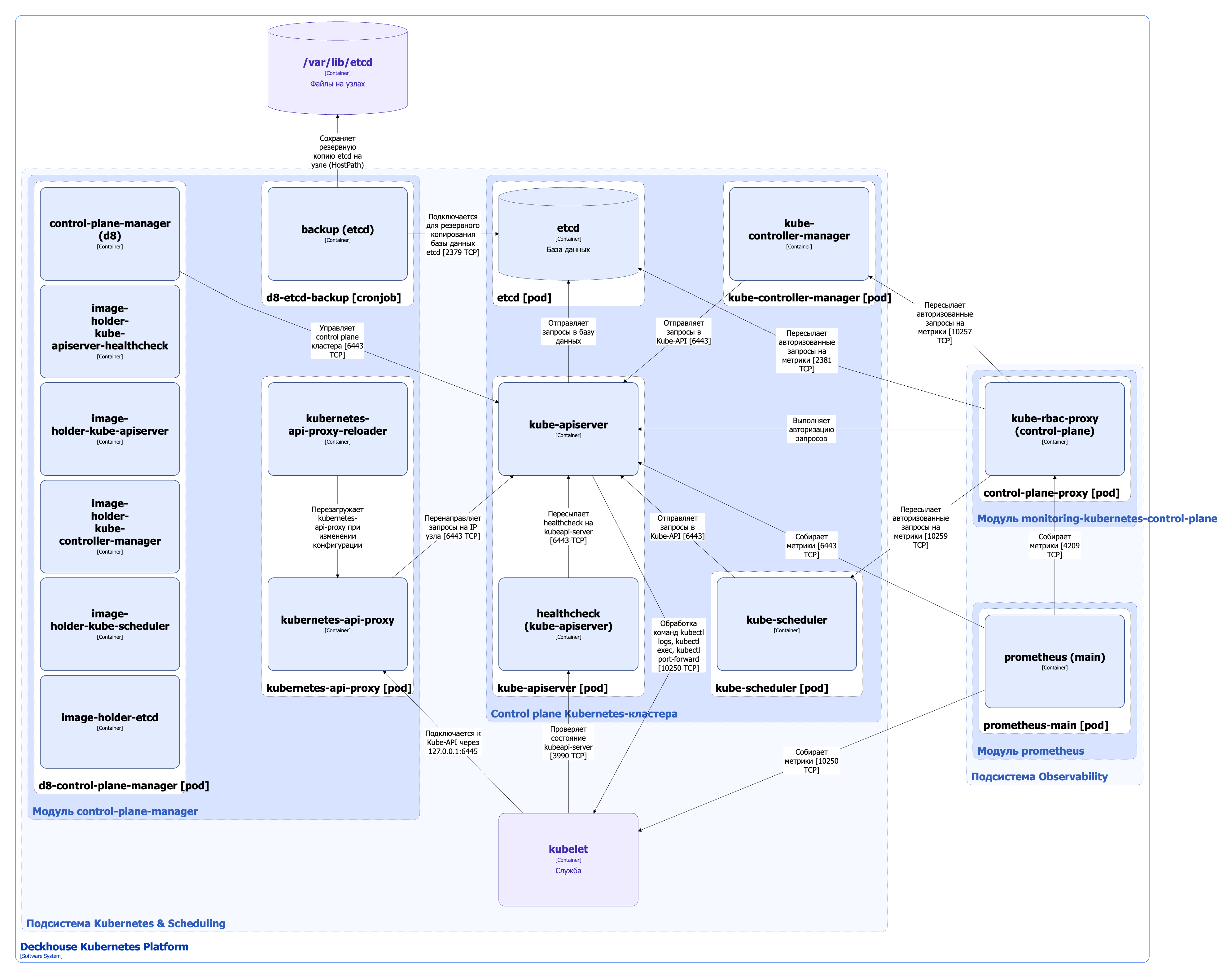

Архитектура модуля control-plane-manager на уровне 2 модели C4 и его взаимодействия с другими компонентами изображены на следующей диаграмме:

Компоненты модуля

Модуль состоит из следующих компонентов:

1. d8-control-plane-manager (DaemonSet) — управляет компонентами control plane кластера и запускается на всех master-узлах. Состоит из следующих контейнеров:

   • control-plane-manager — основной контейнер. Является разработкой компании «Флант».

   • Набор сайдкар-контейнеров для предварительного скачивания образов соответствующих компонентов control plane. Контейнеры стоят на паузе и выполняют только функцию хранения образов:

     • image-holder-kube-apiserver;
     • image-holder-kube-apiserver-healthcheck;
     • image-holder-kube-controller-manager;
     • image-holder-kube-scheduler;
     • image-holder-etcd.

2. kubernetes-api-proxy (статические поды) — на каждом master-узле настраивается дополнительный прокси-сервер, отвечающий на запросы к localhost. По умолчанию проксирует запросы к локальному экземпляру kube-apiserver, а в случае его недоступности последовательно опрашивает остальные экземпляры kube-apiserver. Включает в себя следующие контейнеры:

   • kubernetes-api-proxy — прокси-сервер на базе NGINX;
   • kubernetes-api-proxy-reloader — сайдкар-контейнер, перезапускающий прокси-сервер при изменении конфигурации. Является разработкой компании «Флант».

3. d8-etcd-backup (CronJob) — периодически выполняет резервное копирование базы данных etcd кластера. Состоит из контейнера:

   • backup — контейнер с shell-скриптом, который через утилиту etcdctl создает снимок базы данных и сохраняет его в каталог /var/lib/etcd на master-узле (каталог по умолчанию, может быть изменен через параметры модуля).

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. kube-apiserver:

   • управление компонентами control-plane кластера;
   • проксирование и балансировка запросов к kube-apiserver, отправляемых на адрес localhost.

2. etcd:

   • управление конфигурацией etcd-кластера и его членов;
   • периодическое резервное копирование базы данных.

С модулем взаимодействуют следующие внешние компоненты:

1. kubelet — запросы к kube-apiserver, отправляемые на адрес localhost, проксируются компонентом kubernetes-api-proxy модуля.

Мониторинг control plane кластера

Мониторинг control plane кластера осуществляется с помощью модуля monitoring-kubernetes-control-plane, который обеспечивает безопасный сбор метрик и предоставляет базовый набор правил мониторинга следующих компонентов кластера:

• kube-apiserver;
• kube-controller-manager;
• kube-scheduler;
• etcd.

Подробнее с настройками monitoring-kubernetes-control-plane можно ознакомиться в документации модуля.

Компоненты модуля monitoring-kubernetes-control-plane

Модуль состоит из одного компонента:

1. control-plane-proxy (DaemonSet) — запускается на всех master-узлах кластера и состоит из одного контейнера:

   • kube-rbac-proxy — авторизующий прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам.

Взаимодействия компонента control-plane-proxy

Control-plane-proxy взаимодействует со следующими компонентами:

1. kube-apiserver — авторизация запросов на получение метрик.

2. Компоненты control plane кластера — control-plane-proxy пересылает авторизованные запросы на метрики до:

   • kube-controller-manager;
   • kube-scheduler;
   • etcd.

С control-plane-proxy взаимодействует prometheus-main для сбора метрик компонентов control plane.

Взаимодействие модуля monitoring-kubernetes-control-plane с control plane кластера изображено на приведенной выше схеме архитектуры модуля control-plane-manager.

Сбор метрик с kube-apiserver

Метрики kube-apiserver собираются prometheus-main напрямую. Модуль monitoring-kubernetes-control-plane добавляет правила сбора этих метрик в конфигурацию prometheus-main.
