Containerized Data Importer (CDI)

Компонент Containerized Data Importer (CDI) модуля virtualization — это дополнение для управления постоянным хранилищем в Kubernetes. Его основная цель — предоставить декларативный способ создания дисков виртуальных машин на основе ресурсов PersistentVolumeClaim (PVC). CDI предоставляет возможность импортировать образы и диски виртуальных машин в PVC-тома для использования в виртуальных машинах, управляемых KubeVirt. Данные могут поступать из разных источников:

• URL-адрес;
• хранилище образов;
• другой PVC (клонирование);
• снимок;
• загрузка пользователем.

CDI поддерживает импорт данных двух типов:

• Данные KubeVirt — импортируемый файл следует рассматривать как диск виртуальной машины KubeVirt. При необходимости CDI автоматически распакует и преобразует файл из поддерживаемых форматов в формат raw или qcow2 (в зависимости от режима тома (volume mode)). Также будет изменён размер диска, чтобы использовать всё доступное пространство.
• Архивные данные — этот тип означает, что данные хранятся в TAR-архиве. Сжатие архивов не поддерживается. CDI извлекает содержимое архива в том, который затем можно использовать либо с обычным подом, либо с виртуальной машиной, используя функцию файловой системы KubeVirt.

CDI использует кастомные ресурсы для управления дисками. Кастомный ресурс InternalVirtualizationDataVolume является абстракцией поверх стандартного PVC для Kubernetes и может использоваться для автоматизации создания и заполнения PVC данными.

Архитектура CDI

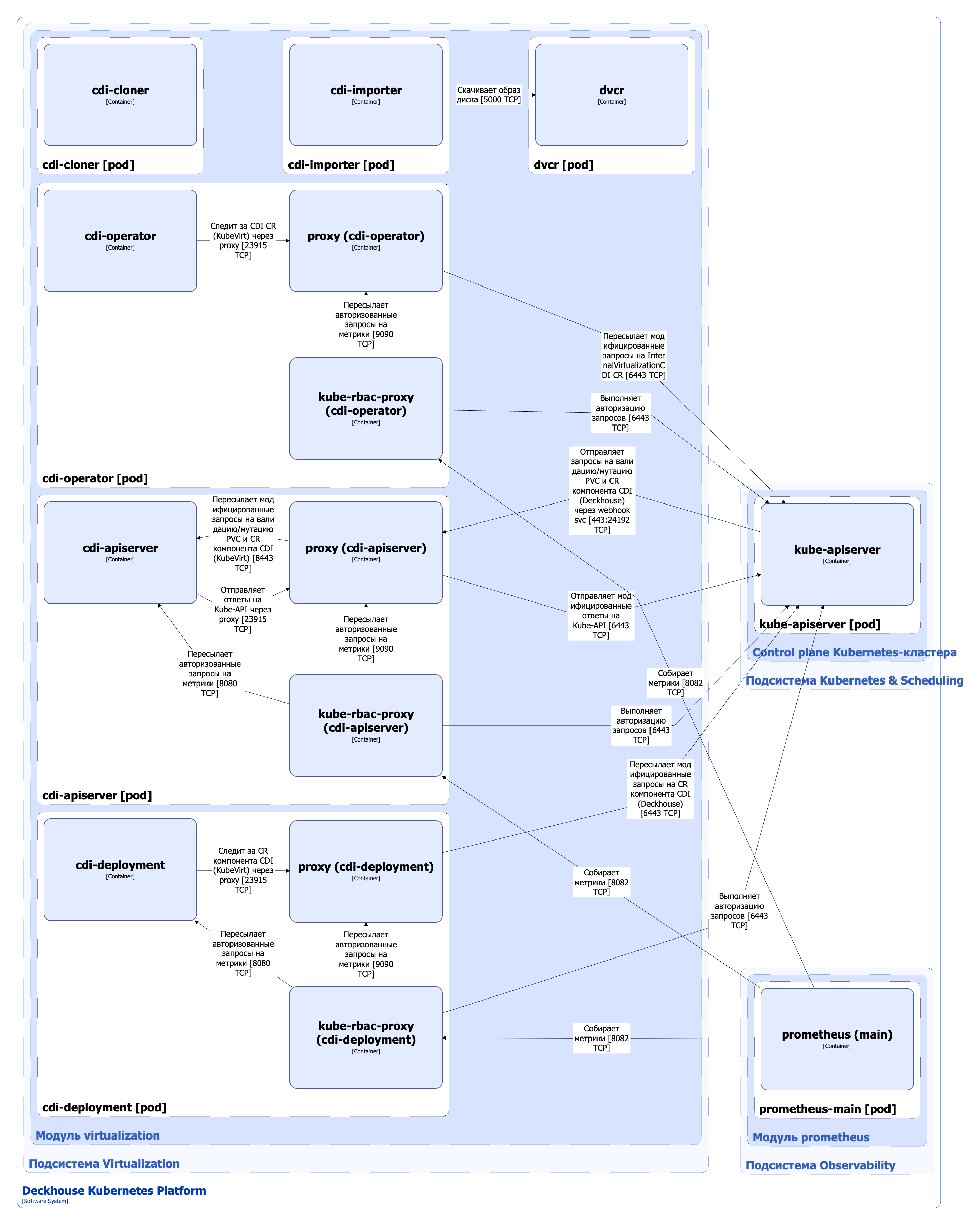

Архитектура компонента CDI модуля virtualization на уровне 2 модели C4 и его взаимодействия с другими компонентами DKP изображены на следующей диаграмме:

Компоненты CDI

CDI состоит из следующих компонентов:

1. Cdi-operator — оператор Kubernetes, управляющий жизненным циклом компонентов CDI при помощи кастомного ресурса InternalVirtualizationCDI. Cdi-operator устанавливает в кластере cdi-apiserver и cdi-deployment, а также выполняет их настройку.

   Компонент содержит следующие контейнеры:

   • cdi-operator — основной контейнер;
   • proxy (он же kube-api-rewriter) — сайдкар-контейнер, выполняющий модификацию проходящих через него запросов API, а именно переименование метаданных кастомных ресурсов. Это необходимо, поскольку компоненты KubeVirt используют API-группы вида *.kubervirt.io, а другие компоненты модуля virtualization используют аналогичные ресурсы, но с API-группами вида *.virtualization.deckhouse.io. Kube-api-rewriter является шлюзом, проксирующим запросы между контроллерами, управляющими ресурсами из разных API-групп;
   • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера proxy. Является Open Source-проектом.

2. Cdi-apiserver — Kubernetes Extension API Server, который используется для проверки и изменения ресурсов Kubernetes API через механизмы Validating/Mutating Admission Controllers. Cdi-apiserver реализует validating- и mutating-вебхуки для следующих типов ресурсов:

   • PersistentVolumeClaim — стандартный ресурс Kubernetes API;
   • InternalVirtualizationDataVolume — абстракция поверх стандартных PVC для создания на их основе дисков виртуальных машин;
   • InternalVirtualizationCDI — кастомный ресурс, используемый cdi-operator, для установки и настройки компонентов CDI;
   • InternalVirtualizationDataImportCron — определяет задание cron для импорта образов дисков в виде PVC;
   • VolumeImportSource — определяет источники для импорта дисков.

   Компонент содержит следующие контейнеры:

   • cdi-apiserver — основной контейнер;
   • proxy (он же kube-api-rewriter) — сайдкар-контейнер, выполняющий модификацию проходящих через него запросов API. Подробно описан выше;
   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам контейнеров cdi-apiserver и proxy. Подробно описан выше.

3. Cdi-deployment (он же cdi-controller) — контроллер, выполняющий следующие операции с кастомными ресурсами InternalVirtualizationDataVolumes:

   • импорт образов и дисков виртуальных машин в PVC-тома для использования их в виртуальных машинах, управляемых KubeVirt;
   • клонирование дисков (импорт в PVC из других PVC-томов или снимков);
   • синхронизация PVC с соответствующими кастомными ресурсами InternalVirtualizationDataVolumes.

   Для выполнения некоторых из перечисленных выше операций контроллер создает и запускает временные поды:

   • cdi-importer — для импорта образов и дисков виртуальных машин. Cdi-importer также конвертирует образы в зависимости от типа целевого PVC:

     • в формат raw, если для PVC установлен режим тома (volume mode) Block;
     • в формат qcow2, если установлен режим Filesystem.

   • cdi-cloner — для клонирования дисков и снимков.

   Компонент содержит следующие контейнеры:

   • cdi-deployment — основной контейнер, собранный на основе cdi-controller;
   • proxy (он же kube-api-rewriter) — подробно описан выше;
   • kube-rbac-proxy — сайдкар-контейнер, обеспечивающий авторизованный доступа к метрикам контейнеров cdi-deployment и proxy. Подробно описан выше.

Взаимодействия CDI

CDI взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • следит за кастомными ресурсами InternalVirtualizationCDI и стандартными ресурсами PersistentVolumeClaim;
   • выполняет авторизацию запросов к метрикам.

2. KubeVirt — предоставляет возможность импортировать образы и диски виртуальных машин в PVC-тома для использования в виртуальных машинах, управляемых KubeVirt.

3. DVCR (Deckhouse Virtualization Container Registry) — использует хранилище образов в качестве источника для импорта образов и дисков виртуальных машин.

С CDI взаимодействуют следующие внешние компоненты:

1. Kube-apiserver — выполняет валидацию/мутацию кастомных ресурсов компонента CDI и стандартных ресурсов PersistentVolumeClaim.

2. Prometheus-main — собирает метрики компонентов CDI.

Дополнительные ресурсы

• Документация модуля virtualization
