Модули управления DNS

Модуль kube-dns обеспечивает работу сервиса разрешения доменных имён на базе CoreDNS в Deckhouse Kubernetes Platform (DKP).

Подробнее о настройках модуля и примерах его использования можно узнать в соответствующем разделе документации.

Модуль kube-dns

Архитектура модуля

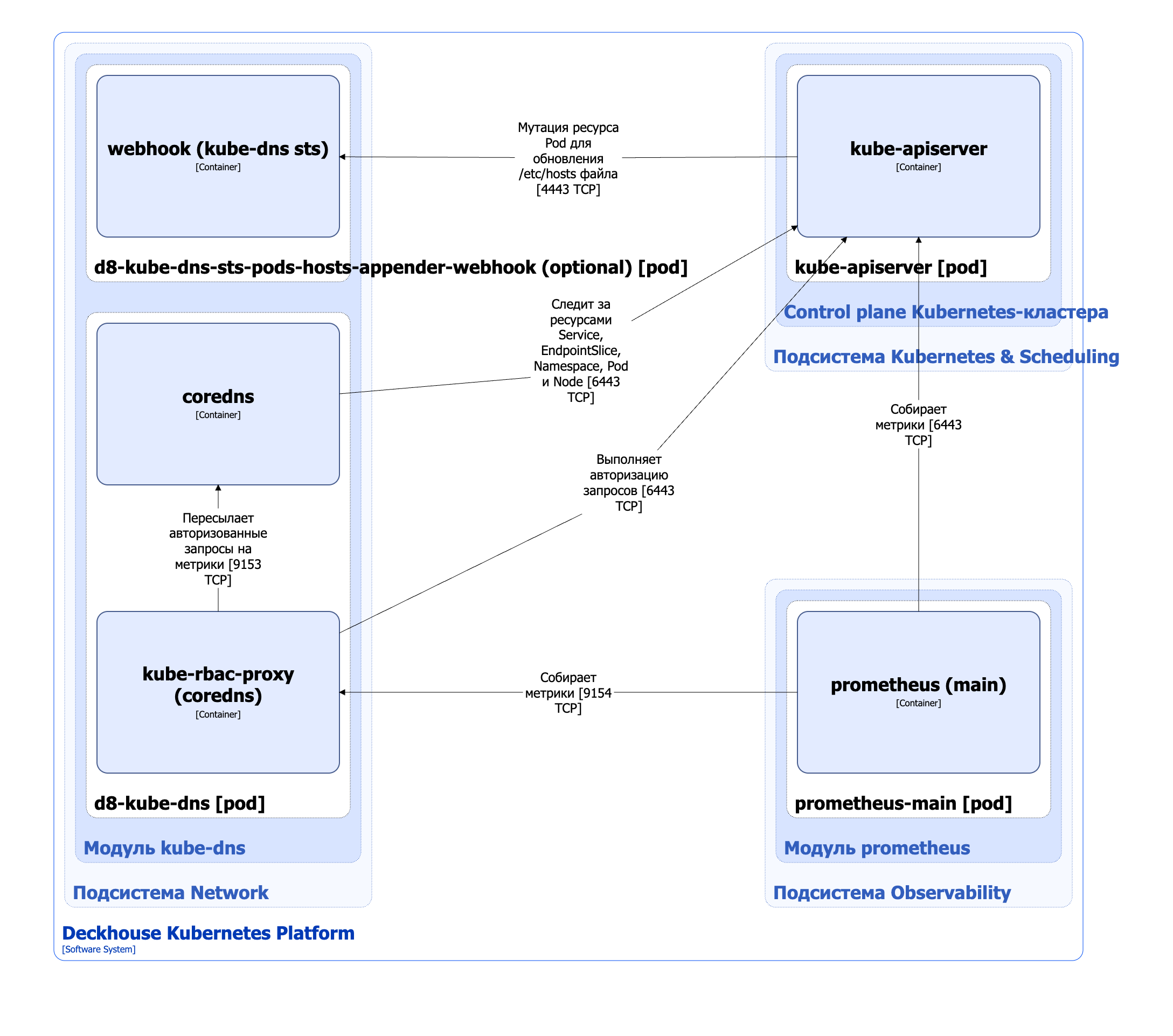

Архитектура модуля kube-dns на уровне 2 модели C4 и его взаимодействие с другими компонентами Deckhouse Kubernetes Platform (DKP) показаны на следующей диаграмме:

Компоненты модуля

Модуль kube-dns состоит из следующих компонентов:

1. D8-kube-dns (Deployment) — основной компонент модуля, реализующий DNS-сервер в кластере Kubernetes.

   Компонент d8-kube-dns отслеживает изменения стандартных ресурсов Service, EndpointSlice, Namespace, Pod, а также периодически запрашивает ресурсы Node. На основе полученных данных d8-kube-dns обновляет записи в локальной базе объектов.

   Состоит из следующих контейнеров:

   • coredns — основной контейнер;
   • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для защищённого доступа к метрикам coredns. Является Open Source-проектом.

2. D8-kube-dns-sts-pods-hosts-appender-webhook (Deployment) — опциональный компонент, состоящий из одного контейнера webhook.

   Deckhouse-контроллер модуля deckhouse создаёт этот компонент, если в ModuleConfig задан параметр .spec.settings.clusterDomainAliases.

   Компонент реализует мутирующий вебхук-сервер, добавляющий init-контейнер render-etc-hosts-with-cluster-domain-aliases в под, созданный StatefulSet-контроллером, если в спецификации пода указана опция .spec.subdomain.

   Init-контейнер изменяет файл /etc/hosts, чтобы подсистема разрешения имён корректно работала с алиасами домена кластера.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

• Kube-apiserver:

  • наблюдение за стандартными ресурсами Service, Endpoint, EndpointSlice, Namespace, Pod и Node;
  • авторизация запросов на получение метрик.

С модулем взаимодействуют следующие внешние компоненты:

1. Kube-apiserver — изменение ресурсов Pod, созданных StatefulSet-контроллером.
2. Prometheus-main — собирает метрики модуля.

Модуль node-local-dns

Модуль node-local-dns предоставляет на каждом узле кластера кеширующий DNS-сервис и механизм перенаправления DNS-запросов, тем самым снижая нагрузку на coredns модуля kube-dns.

В зависимости от используемого CNI-плагина модуль node-local-dns реализует разные механизмы перенаправления DNS-запросов:

• при использовании cni-cilium за перенаправление DNS-запросов отвечает Cilium, который использует для этого кастомный ресурс CiliumLocalRedirectPolicy;
• при использовании cni-flannel или cni-simple-bridge за перенаправление DNS-запросов отвечает iptables.

Подробнее о настройках модуля и примерах его использования можно узнать в соответствующем разделе документации.

При использовании cni-cilium

Архитектура модуля

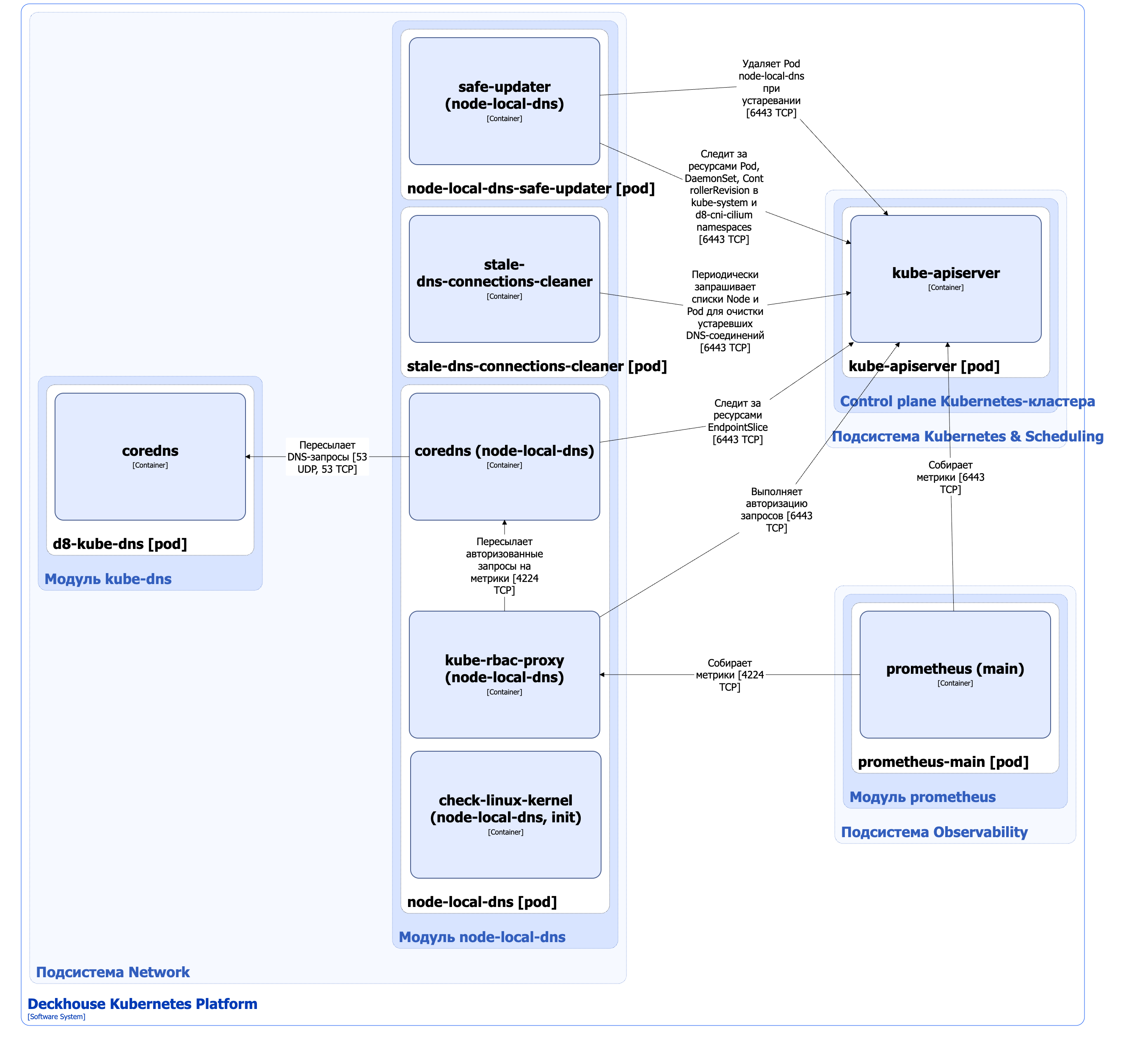

Архитектура модуля node-local-dns при использовании Cilium в качестве CNI-плагина на уровне 2 модели C4 и его взаимодействие с другими компонентами Deckhouse Kubernetes Platform (DKP) показаны на следующей диаграмме:

Компоненты модуля

Модуль node-local-dns состоит из следующих компонентов:

1. Node-local-dns (DaemonSet) — основной компонент модуля, реализующий кеширующий DNS-сервер в кластере Kubernetes.

   Компонент node-local-dns отслеживает изменения стандартных ресурсов EndpointSlice и на их основе обновляет список DNS-серверов для перенаправления запросов.

   Состоит из следующих контейнеров:

   • check-linux-kernel — init-контейнер, выполняющий проверку версии ядра Linux;
   • coredns — основной контейнер;
   • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для защищенного доступа к метрикам coredns. Является Open Source-проектом.

2. Stale-dns-connections-cleaner (DaemonSet) — компонент, который удаляет устаревшие UDP-соединения, оставшиеся после перезапуска Pod node-local-dns. Состоит из одного контейнера stale-dns-connections-cleaner.

   Компонент имеет привилегированный доступ к сетевой системе каждого узла. В Linux для этого требуется capability CAP_NET_ADMIN. Такой доступ необходим для выполнения операций с сетевыми подключениями на уровне ядра ОС Linux.

3. Safe-updater (Deployment) — компонент, обеспечивающий безопасный перезапуск node-local-dns при изменении спецификации DaemonSet.

   Safe-updater проверяет, что Cilium на узле запущен и находится в корректном состоянии, и только после этого отправляет команду на удаление Pod node-local-dns.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • наблюдение за стандартными ресурсами EndpointSlice, DaemonSet, ControllerRevision и Pod;
   • периодическое получение ресурсов Node;
   • удаление Pod node-local-dns при устаревании конфигурации DaemonSet;
   • авторизация запросов на получение метрик.

2. D8-kube-dns — выполнение DNS-запросов.

С модулем взаимодействуют следующие внешние компоненты:

• Prometheus-main — собирает метрики модуля.

При использовании cni-flannel или cni-simple-bridge

Архитектура модуля

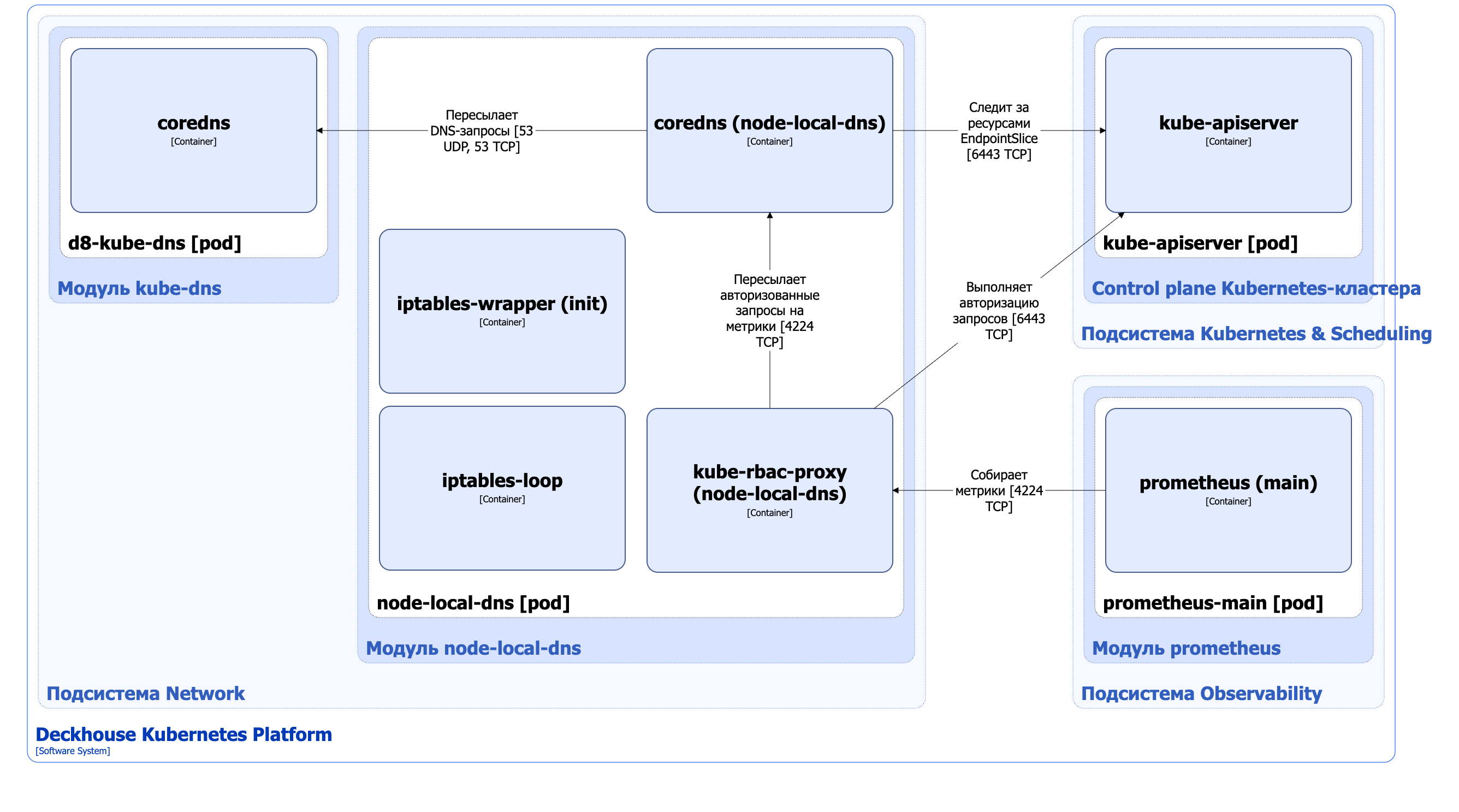

Архитектура модуля node-local-dns при использовании CNI-плагина cni-flannel или cni-simple-bridge на уровне 2 модели C4 и его взаимодействие с другими компонентами Deckhouse Kubernetes Platform (DKP) показаны на следующей диаграмме:

Компоненты модуля

Модуль node-local-dns состоит из следующих компонентов:

• Node-local-dns (DaemonSet) — основной компонент модуля, реализующий кеширующий DNS-сервер в кластере Kubernetes.

  Компонент node-local-dns отслеживает изменения стандартных ресурсов EndpointSlice и на их основе обновляет список DNS-серверов для перенаправления запросов.

  Состоит из следующих контейнеров:

  • iptables-wrapper — init-контейнер, выполняющий подготовку необходимых для работы с iptables исполняемых файлов;
  • coredns — основной контейнер;
  • iptables-loop — сайдкар-контейнер, обновляющий iptables-правила перенаправления DNS-запросов с учётом готовности node-local-dns;
  • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищённого доступа к метрикам контейнера coredns. Является Open Source-проектом.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • наблюдение за стандартными ресурсами EndpointSlice;
   • авторизация запросов на получение метрик.

2. D8-kube-dns — выполнение DNS-запросов.

С модулем взаимодействуют следующие внешние компоненты:

• Prometheus-main — собирает метрики модуля.
