Модуль csi-vsphere предоставляет поддержку Container Storage Interface (CSI) для сред VMware vSphere, обеспечивая динамическое предоставление и управление постоянными томами хранения в кластерах Kubernetes, работающих на инфраструктуре vSphere.

Подробнее с описанием модуля можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

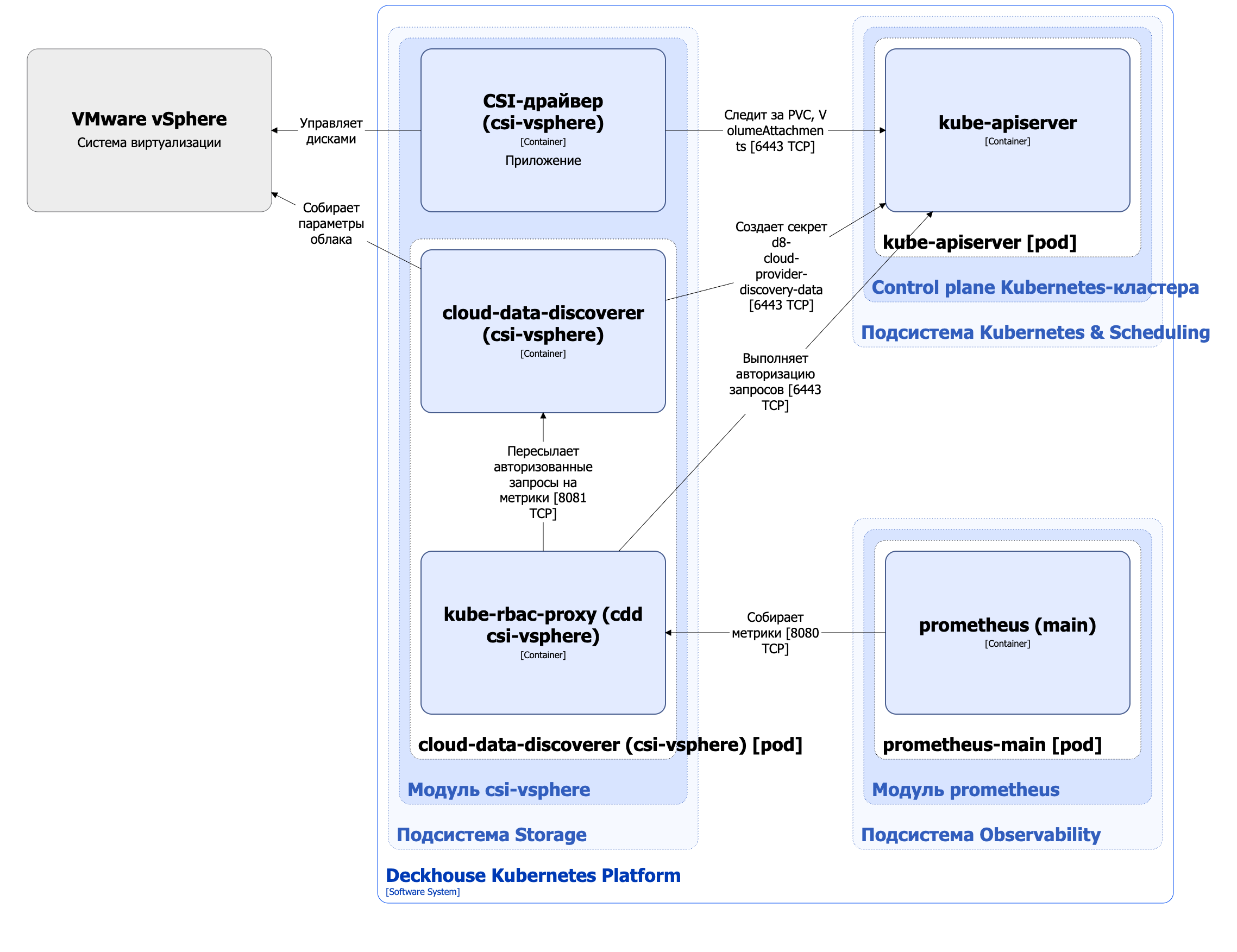

Архитектура модуля csi-vsphere на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля csi-vsphere

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Cloud-data-discoverer — отвечает за сбор данных из API VMware vSphere и предоставление их в виде секрета kube-system/d8-cloud-provider-discovery-data. Этот секрет содержит параметры конкретного облака, которые используется CSI-драйвером для управления томами.

    Состоит из следующих контейнеров:

    • cloud-data-discoverer — основной контейнер;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера cloud-data-discoverer.

  2. CSI-драйвер (vsphere) — реализация CSI-драйвера для VMware vSphere. С архитектурой CSI-драйвера, используемого в модуле csi-vsphere DKP, можно ознакомиться в соответствующем разделе документации.

    CSI-драйвер (vsphere) не поддерживает работу со снимками. По этой причине в поде csi-controller отсутствует сайдкар-контейнер snapshotter (external-snapshotter).

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • мониторинг ресурсов PersistentVolumeClaim, VolumeAttachment;
    • создание секрета kube-system/d8-cloud-provider-discovery-data;
    • создание StorageClass на основе результатов обнаружения;
    • авторизация запросов на получение метрик.

  2. VMware vSphere:

    • получение параметров облака;
    • управление дисками.

С модулем взаимодействуют следующие внешние компоненты:

  • Prometheus-main — сбор метрик cloud-data-discoverer.
