Модуль registry

Модуль registry отвечает за управление настройками хранилища образов компонентов Deckhouse Kubernetes Platform (DKP).

Модуль работает в следующих режимах:

• Direct — использование прямого доступа к внешнему хранилищу образов по фиксированному адресу registry.d8-system.svc:5001/system/deckhouse. Фиксированный адрес позволяет избежать повторного скачивания образов и перезапуска компонентов при смене параметров хранилища образов. Фиксированный адрес заменяется фактическим адресом внешнего хранилища при отправке запросов за счет настройки mirroring/rewrite в конфигурации компонента containerd и за счет внутреннего registry-incluster-proxy компонента, проксирующего запросы к внешнему хранилищу.

• Proxy — использование внутреннего кеширующего хранилища образов для проксирования обращений к внешнему хранилищу, с запуском кеширующего прокси хранилища на control plane (master) узлах. Режим позволяет сократить количество запросов к внешнему хранилищу за счёт кеширования образов. Кешируемые данные хранятся на control plane (master) узлах. Обращение к внутреннему хранилищу образов выполняется по фиксированному адресу registry.d8-system.svc:5001/system/deckhouse аналогично Direct режиму.

• Local — использование локального внутреннего хранилища образов, с запуском хранилища образов на control plane (master) узлах. Режим позволяет кластеру работать в изолированной среде. Данные хранятся на control plane (master) узлах. Обращение к внутреннему хранилищу образов выполняется по фиксированному адресу registry.d8-system.svc:5001/system/deckhouse аналогично Direct и Proxy режимам.

• Unmanaged — работа без использования внутреннего хранилища образов. Обращение внутри кластера выполняется напрямую к внешнему хранилищу образов.

Подробнее с описанием настройки и примерами использования модуля можно ознакомиться в разделе документации модуля.

Архитектура модуля

Архитектура модуля registry на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующих диаграммах:

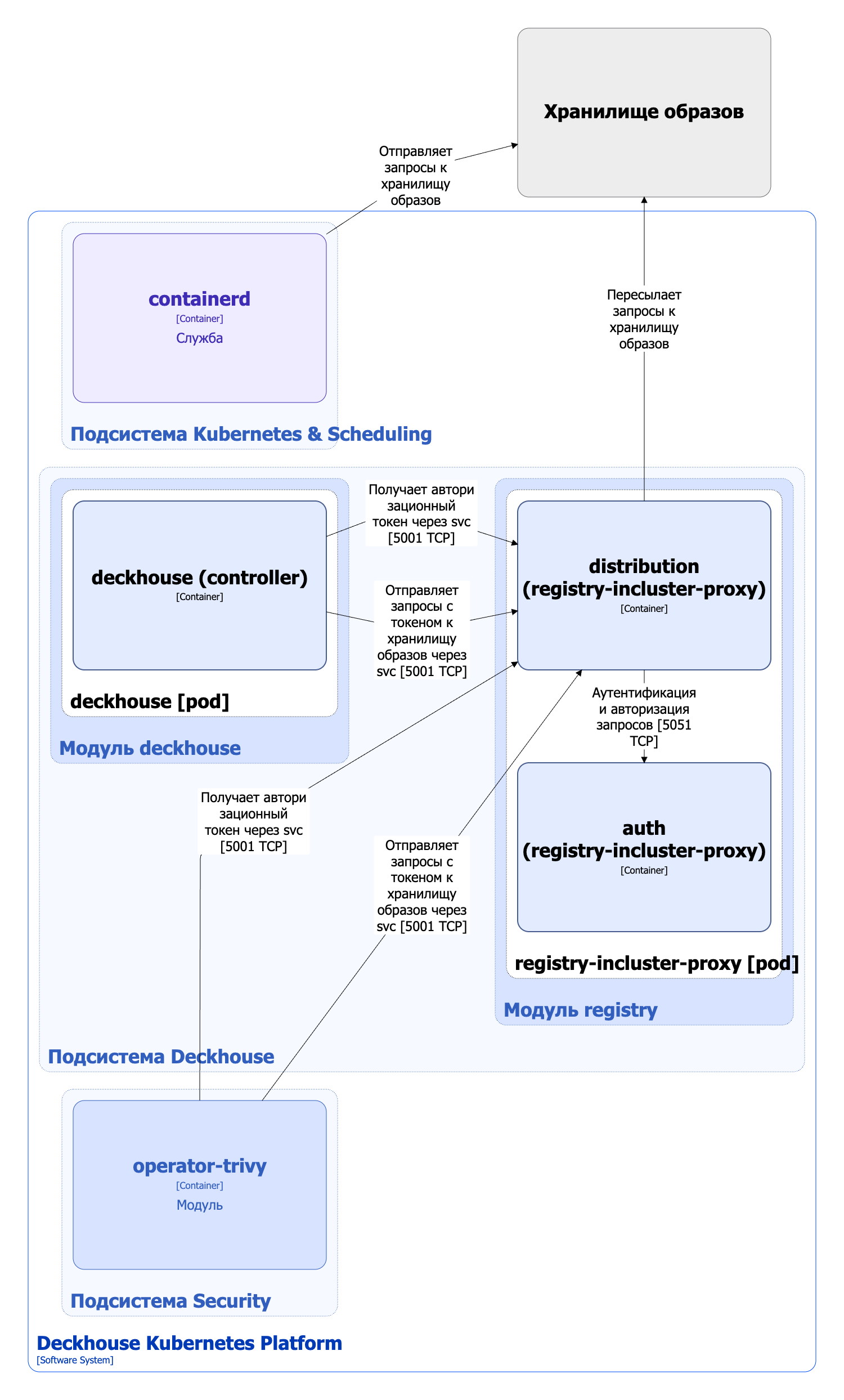

Модуль registry в режиме Direct:

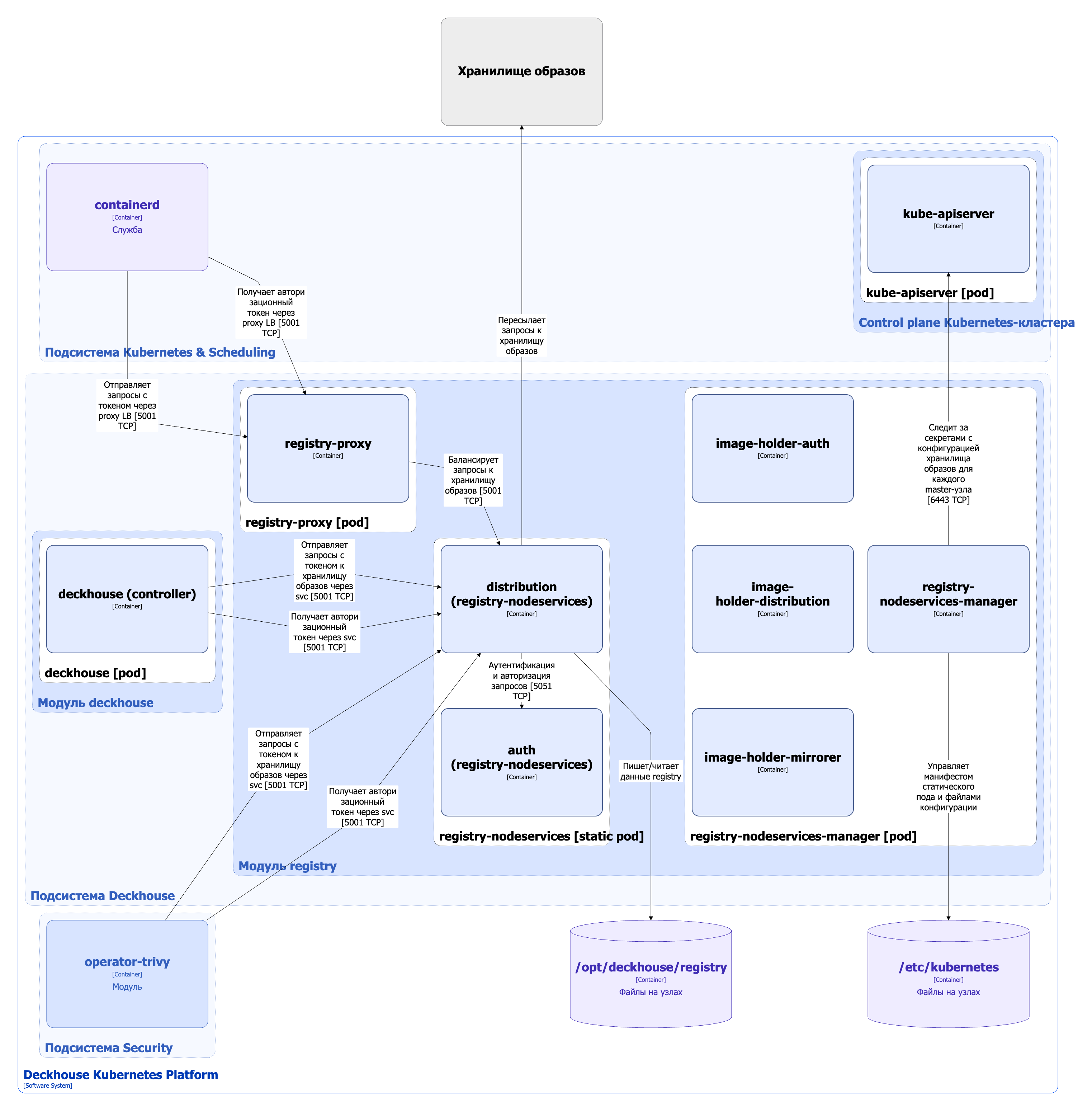

Модуль registry в режиме Proxy:

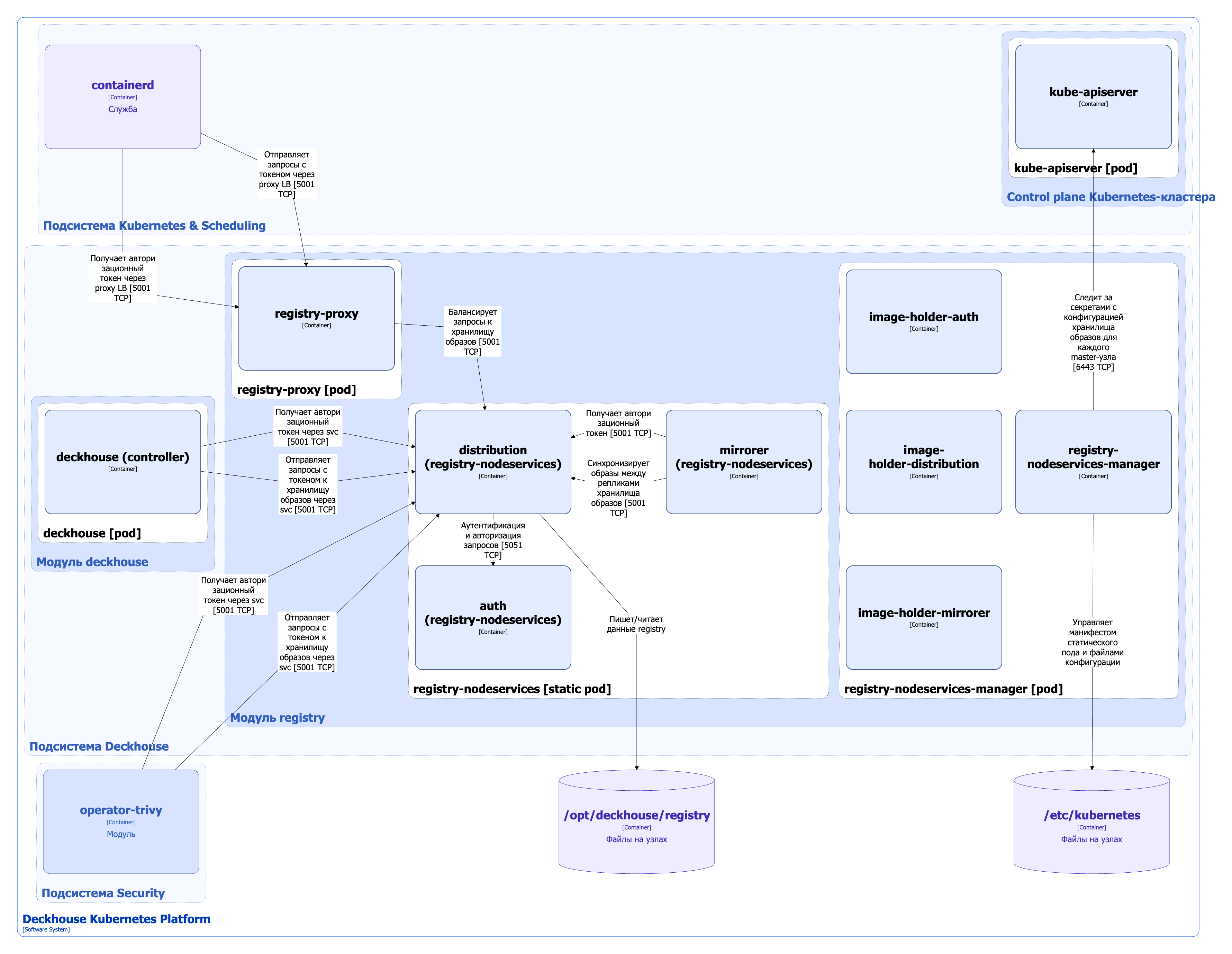

Модуль registry в режиме Local:

Компоненты модуля

Модуль состоит из следующих компонентов:

1. Registry-incluster-proxy (режим Direct) — хранилище образов на базе Distribution. Distribution — это Open Source-проект, который является основой для хранения и распределения контейнерных образов и другого контента с использованием спецификации OCI Distribution Specification. Registry-incluster-proxy устанавливается в кластере как Deployment, не хранит и не кеширует образы, а пересылает запросы к внешнему хранилищу образов, указанному в настройках режима Direct в ModuleConfig deckhouse.

   Состоит из следующих контейнеров:

   • distribution — основной контейнер;

   • auth — сайдкар-контейнер, реализующий функционал аутентификации и авторизации при обращении к хранилищу образов. Является Open Source-проектом.

     Принцип работы:

     1. Запрос к сервису аутентификации. Когда клиент пытается получить доступ к хранилищу образов, distribution возвращает HTTP-ответ 401 Unauthorized с заголовком WWW-Authenticate, указывающим, как пройти аутентификацию.

     2. Получение токена. Клиент отправляет запрос к сервису аутентификации auth через сервис distribution (например, registry.d8-system.svc:5001/auth), используя значения service и scope из заголовка WWW-Authenticate. Сервис auth возвращает непрозрачный Bearer-токен, который представляет авторизованный доступ клиента.

     3. Использование токена. Получив токен, клиент повторно отправляет исходный запрос к distribution, включив токен в заголовок Authorization.

     4. Проверка доступа. Distribution валидирует токен и содержащиеся в нём claims, после чего начинает сессию загрузки образов.

2. Registry-nodeservices (режимы Proxy или Local) — хранилище образов на базе Distribution, запускаемое на control plane (master) узлах. Хранилище запускается в виде статического пода, его жизненным циклом управляет компонент registry-nodeservices-manager. Данные хранятся в каталоге /opt/deckhouse/registry на control plane (master) узлах.

   Состоит из следующих контейнеров:

   • distribution — основной контейнер;
   • auth — сайдкар-контейнер аутентификации и авторизации. Подробно описан выше;
   • mirrorer (режим Local) — сайдкар-контейнер, синхронизирующий образы между репликами distribution, запущенными на control plane (master) узлах.

3. Registry-proxy (режимы Proxy или Local) — балансировщик, установленный на каждый узел кластера и обеспечивающий высокую доступность к хранилищу образов. CRI обращается к хранилищу образов через балансировщик. Настройки для обращения к балансировщику указываются в конфигурации containerd.

   Состоит из одного контейнера:

   • registry-proxy — контейнер, собранный на базе стандартного образа NGINX. В контейнере также запускается процесс registry-proxy-reloader, который перезагружает процессы nginx балансировщика при изменении его конфигурации.

4. Registry-nodeservices-manager (режимы Proxy или Local) — контроллер, управляющий жизненным циклом компонентов registry-nodeservices. Registry-nodeservices-manager выполняет следующие операции:

   • рендерит манифест статического пода registry-nodeservices из шаблонов и сохраняет его в каталоге /etc/kubernetes на control plane (master) узлах. Kubelet обнаруживает созданные манифесты и запускает статический под registry-nodeservices;
   • сохраняет в каталоге /etc/kubernetes/registry на control plane (master) узлах файлы конфигурации, необходимые для работы компонентов registry-nodeservices;
   • удаляет манифест статичного пода из каталога /etc/kubernetes и конфигурационные файлы из каталога /etc/kubernetes/registry, тем самым удаляя локальное хранилище образов, в случае переключения модуля в режим Direct или Unmanaged.

   Состоит из следующих контейнеров:

   • registry-nodeservices-manager — основной контейнер;

   • Набор сайдкар-контейнеров для предварительного скачивания образов соответствующих компонентов registry-nodeservices. Контейнеры стоят на паузе и выполняют только функцию хранения образов:

     • image-holder-auth;
     • image-holder-distribution;
     • image-holder-mirrorer.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

1. Kube-apiserver:

   • проверяет что текущий узел является master’ом;
   • проверяет, что все контейнеры пода registry-nodeservices спулены и под находится в статусе Ready;
   • применяет изменения конфигурации статического пода из секрета registry-node-config-<Node Name>.

2. Внешнее хранилище образов — модуль перенаправляет внутренние запросы к внешнему хранилищу образов.

С модулем взаимодействуют следующие внешние компоненты:

1. Containerd — отправляет запросы к хранилищу образов для скачивания образов, используемых для создания контейнеров.

2. Deckhouse-controller — отправляет запросы к хранилищу образов для скачивания образов, используемых для установки модулей.

3. Operator-trivy (а также другие, компоненты, обращающиеся к хранилищу образов напрямую) — отправляет запросы к хранилищу образов для скачивания образов, например, для проверки их на безопасность (в случае operator-trivy).
