Функциональность модуля может измениться, но основные возможности сохранятся. Совместимость с будущими версиями обеспечивается, но может потребовать дополнительных действий по миграции.

Введение

Данное руководство предназначено для пользователей Deckhouse Virtualization Platform и описывает порядок создания и изменения ресурсов, которые доступны для создания в проектах и пространствах имен кластера.

Быстрый старт по созданию ВМ

Пример создания виртуальной машины с Ubuntu 22.04.

  1. Создайте образ виртуальной машины из внешнего источника:
d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: ubuntu
spec:
  storage: ContainerRegistry
  dataSource:
    type: HTTP
    http:
      url: "https://cloud-images.ubuntu.com/minimal/releases/jammy/release/ubuntu-22.04-minimal-cloudimg-amd64.img"
EOF
  1. Создайте диск виртуальной машины из образа, созданного на предыдущем шаге (Внимание: перед созданием убедитесь, что в системе присутствует StorageClass по умолчанию):
d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDisk
metadata:
  name: linux-disk
spec:
  dataSource:
    type: ObjectRef
    objectRef:
      kind: VirtualImage
      name: ubuntu
EOF
  1. Создание виртуальной машины

В примере используется cloud-init-сценарий для создания пользователя cloud с паролем cloud, сгенерированный следующим образом:

mkpasswd --method=SHA-512 --rounds=4096

изменить имя пользователя и пароль можно в этой секции:

users:
  - name: cloud
    passwd: $6$rounds=4096$G5VKZ1CVH5Ltj4wo$g.O5RgxYz64ScD5Ach5jeHS.Nm/SRys1JayngA269wjs/LrEJJAZXCIkc1010PZqhuOaQlANDVpIoeabvKK4j1

Создайте виртуальную машину из следующей спецификации:

d8 k apply -f - <<"EOF"
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachine
metadata:
  name: linux-vm
spec:
  virtualMachineClassName: host
  cpu:
    cores: 1
  memory:
    size: 1Gi
  provisioning:
    type: UserData
    userData: |
      #cloud-config
      ssh_pwauth: True
      users:
      - name: cloud
        passwd: '$6$rounds=4096$saltsalt$fPmUsbjAuA7mnQNTajQM6ClhesyG0.yyQhvahas02ejfMAq1ykBo1RquzS0R6GgdIDlvS.kbUwDablGZKZcTP/'
        shell: /bin/bash
        sudo: ALL=(ALL) NOPASSWD:ALL
        lock_passwd: False
  blockDeviceRefs:
    - kind: VirtualDisk
      name: linux-disk
EOF

Полезные ссылки:

  1. Проверьте с помощью команды, что образ и диск созданы, а виртуальная машина - запущена. Ресурсы создаются не мгновенно, поэтому прежде чем они придут в готовое состояние потребуется подождать какое-то время.
kubectl get vi,vd,vm
NAME                                                 PHASE   CDROM   PROGRESS   AGE
virtualimage.virtualization.deckhouse.io/ubuntu      Ready   false   100%

NAME                                                 PHASE   CAPACITY   AGE
virtualdisk.virtualization.deckhouse.io/linux-disk   Ready   300Mi      7h40m

NAME                                                 PHASE     NODE           IPADDRESS     AGE
virtualmachine.virtualization.deckhouse.io/linux-vm  Running   virtlab-pt-2   10.66.10.2    7h46m
  1. Подключитесь с помощью консоли к виртуальной машине (для выхода из консоли необходимо нажать Ctrl+]):
d8 v console linux-vm

# Successfully connected to linux-vm console. The escape sequence is ^]
#
# linux-vm login: cloud
# Password: cloud
# ...
# cloud@linux-vm:~$
  1. Для удаления созданных ранее ресурсов используйте следующие команды:
d8 k delete vm linux-vm
d8 k delete vd linux-disk
d8 k delete vi ubuntu

Образы

Ресурс VirtualImage предназначен для загрузки образов виртуальных машин и их последующего использования для создания дисков виртуальных машин. Данный ресурс доступен только в неймспейсе или проекте в котором он был создан.

Процесс создания образа включает следующие шаги:

  • Пользователь создаёт ресурс VirtualImage.
  • После создания образ автоматически загружается из указанного в спецификации источника в хранилище (DVCR).
  • После завершения загрузки, ресурс становится доступным для создания дисков.

Существуют различные типы образов:

  • ISO-образ — установочный образ, используемый для начальной установки операционной системы. Такие образы выпускаются производителями ОС и используются для установки на физические и виртуальные серверы.
  • Образ диска с предустановленной системой — содержит уже установленную и настроенную операционную систему, готовую к использованию после создания виртуальной машины. Эти образы предлагаются несколькими производителями и могут быть представлены в таких форматах, как qcow2, raw, vmdk и другие.

Примеры ресурсов для получения образов виртуальной машины:

После создания ресурса, тип и размер образа определяются автоматически, и эта информация отражается в статусе ресурса.

Образы могут быть загружены из различных источников, таких как HTTP-серверы, где расположены файлы образов, или контейнерные реестры. Также доступна возможность загрузки образов напрямую из командной строки с использованием утилиты curl.

Образы могут быть созданы из других образов и дисков виртуальных машин.

Проектный образ поддерживаются два варианта хранения:

  • ContainerRegistry - тип по умолчанию, при котором образ хранится в DVCR.
  • Kubernetes - тип, при котором в качестве хранилища для образа используется PVC. Этот вариант предпочтителен, если используется хранилище с поддержкой быстрого клонирования PVC, что позволяет быстрее создавать диски из образов.

С полным описанием параметров конфигурации ресурса VirtualImage можно ознакомиться по ссылке.

Создание образа с HTTP-сервера

Рассмотрим вариант создания образа с вариантом хранения в DVCR. Выполните следующую команду для создания VirtualImage:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: ubuntu-22.04
spec:
  # Сохраним образ в DVCR
  storage: ContainerRegistry
  # Источник для создания образа.
  dataSource:
    type: HTTP
    http:
      url: "https://cloud-images.ubuntu.com/minimal/releases/jammy/release/ubuntu-22.04-minimal-cloudimg-amd64.img"
EOF

Проверить результат создания VirtualImage:

d8 k get virtualimage ubuntu-22.04
# или более короткий вариант
d8 k get vi ubuntu-22.04

# NAME           PHASE   CDROM   PROGRESS   AGE
# ubuntu-22.04   Ready   false   100%       23h

После создания ресурс VirtualImage может находиться в следующих состояниях (фазах):

  • Pending - ожидание готовности всех зависимых ресурсов, требующихся для создания образа.
  • WaitForUserUpload - ожидание загрузки образа пользователем (фаза присутствует только для type=Upload).
  • Provisioning - идет процесс создания образа.
  • Ready - образ создан и готов для использования.
  • Failed - произошла ошибка в процессе создания образа.
  • Terminating - идет процесс удаления Образа. Образа может “зависнуть” в данном состоянии если он еще подключен к виртуальной машине.

До тех пор пока образ не перешёл в фазу Ready содержимое всего блока .spec допускается изменять. При изменении процесс создании диска запустится заново. После перехода в фазу Ready содержимое блока .spec менять нельзя!

Отследить процесс создания образа можно путем добавления ключа -w к предыдущей команде:

d8 k get vi ubuntu-22.04 -w

# NAME           PHASE          CDROM   PROGRESS   AGE
# ubuntu-22.04   Provisioning   false              4s
# ubuntu-22.04   Provisioning   false   0.0%       4s
# ubuntu-22.04   Provisioning   false   28.2%      6s
# ubuntu-22.04   Provisioning   false   66.5%      8s
# ubuntu-22.04   Provisioning   false   100.0%     10s
# ubuntu-22.04   Provisioning   false   100.0%     16s
# ubuntu-22.04   Ready          false   100%       18s

В описание ресурса VirtualImage можно получить дополнительную информацию о скачанном образе:

d8 k describe vi ubuntu-22.04

Теперь рассмотрим пример создания образа с хранением его в PVC:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: ubuntu-22.04-pvc
spec:
  # Настройки хранения проектного образа.
  storage: Kubernetes
  # Источник для создания образа.
  dataSource:
    type: HTTP
    http:
      url: "https://cloud-images.ubuntu.com/minimal/releases/jammy/release/ubuntu-22.04-minimal-cloudimg-amd64.img"
EOF

Проверить результат создания VirtualImage:

d8 k get vi ubuntu-22.04-pvc

# NAME              PHASE   CDROM   PROGRESS   AGE
# ubuntu-22.04-pvc  Ready   false   100%       23h

Создание образа из Container Registry

Образ, хранящийся в Container Registry имеет определенный формат. Рассмотрим на примере:

Для начала загрузите образ локально:

curl -L https://cloud-images.ubuntu.com/minimal/releases/jammy/release/ubuntu-22.04-minimal-cloudimg-amd64.img -o ubuntu2204.img

Далее создайте Dockerfile со следующим содержимым:

FROM scratch
COPY ubuntu2204.img /disk/ubuntu2204.img

Соберите образ и загрузите его в container registry. В качестве container registry в примере ниже использован docker.io. для выполнения вам необходимо иметь учетную запись сервиса и настроенное окружение.

docker build -t docker.io/<username>/ubuntu2204:latest

где username — имя пользователя, указанное при регистрации в docker.io.

Загрузите созданной образ в container registry:

docker push docker.io/<username>/ubuntu2204:latest

Чтобы использовать этот образ, создайте в качестве примера ресурс:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: ubuntu-2204
spec:
  storage: ContainerRegistry
  dataSource:
    type: ContainerImage
    containerImage:
      image: docker.io/<username>/ubuntu2204:latest
EOF

Загрузка образа из командной строки

Чтобы загрузить образ из командной строки, предварительно создайте следующий ресурс, как представлено ниже на примере VirtualImage:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: some-image
spec:
  # Настройки хранения проектного образа.
  storage: ContainerRegistry
  # Настройки источника образа.
  dataSource:
    type: Upload
EOF

После создания, ресурс перейдет в фазу WaitForUserUpload, а это значит, что он готов для загрузки образа.

Доступно два варианта загрузки с узла кластера и с произвольного узла за пределами кластера:

d8 k get vi some-image -o jsonpath="{.status.imageUploadURLs}"  | jq

# {
#   "external":"https://virtualization.example.com/upload/g2OuLgRhdAWqlJsCMyNvcdt4o5ERIwmm",
#   "inCluster":"http://10.222.165.239"
# }

В качестве примера загрузите образ Cirros:

curl -L http://download.cirros-cloud.net/0.5.1/cirros-0.5.1-x86_64-disk.img -o cirros.img

Выполните загрузку образа с использование следующей команды

curl https://virtualization.example.com/upload/g2OuLgRhdAWqlJsCMyNvcdt4o5ERIwmm --progress-bar -T cirros.img | cat

После завершения загрузки образ должен быть создан и перейти в фазу Ready

d8 k get vi some-image
# NAME         PHASE   CDROM   PROGRESS   AGE
# some-image   Ready   false   100%       1m

Создание образа из диска

Существует возможность создать образ из диска. Для этого необходимо выполнить одно из следующих условий:

  • Диск не подключен ни к одной из виртуальных машин.
  • Виртуальная машина, к которой подключен диск, находится в выключенном состоянии.

Пример создания образа из диска:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualImage
metadata:
  name: linux-vm-root
spec:
  storage: ContainerRegistry
  dataSource:
    type: ObjectRef
    objectRef:
      kind: VirtualDisk
      name: linux-vm-root
EOF

Диски

Диски в виртуальных машинах необходимы для записи и хранения данных, обеспечивая полноценное функционирование приложений и операционных систем. Под “капотом” этих дисков используется хранилище, предоставляемое платформой.

В зависимости от свойств хранилища поведение дисков при создании и виртуальных машин в процессе эксплуатации может отличаться:

Свойство VolumeBindingMode:

Immediate - Диск создается сразу после создания ресурса (предполагается, что диск будет доступен для подключения к виртуальной машине на любом узле кластера).

WaitForFirstConsumer - Диск создается только после того как будет подключен к виртуальной машине и будет создан на том узле, на котором будет запущена виртуальная машина.

Режим доступа AccessMode:

  • ReadWriteOnce (RWO) - доступ к диску предоставляется только одному экземпляру виртуальной машины. Живая миграция виртуальных машин с такими дисками невозможна.
  • ReadWriteMany (RWX) - множественный доступ к диску. Живая миграция виртуальных машин с такими дисками возможна.

При создании диска контроллер самостоятельно определит наиболее оптимальные параметры поддерживаемые хранилищем.

Внимание: Создать диски из iso-образов - нельзя!

Чтобы узнать доступные варианты хранилищ на платформе, выполните следующую команду:

kubectl get storageclass

# NAME                          PROVISIONER                           RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
# i-linstor-thin-r1 (default)   replicated.csi.storage.deckhouse.io   Delete          Immediate              true                   48d
# i-linstor-thin-r2             replicated.csi.storage.deckhouse.io   Delete          Immediate              true                   48d
# i-linstor-thin-r3             replicated.csi.storage.deckhouse.io   Delete          Immediate              true                   48d
# linstor-thin-r1               replicated.csi.storage.deckhouse.io   Delete          WaitForFirstConsumer   true                   48d
# linstor-thin-r2               replicated.csi.storage.deckhouse.io   Delete          WaitForFirstConsumer   true                   48d
# linstor-thin-r3               replicated.csi.storage.deckhouse.io   Delete          WaitForFirstConsumer   true                   48d
# nfs-4-1-wffc                  nfs.csi.k8s.io                        Delete          WaitForFirstConsumer   true                   30d

С полным описанием параметров конфигурации дисков можно ознакомиться по ссылке.

Создание пустого диска

Пустые диски обычно используются для установки на них ОС, либо для хранения каких-либо данных.

Создайте диск:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDisk
metadata:
  name: blank-disk
spec:
  # Настройки параметров хранения диска.
  persistentVolumeClaim:
    # Подставьте ваше название StorageClass.
    storageClassName: i-linstor-thin-r2
    size: 100Mi
EOF

После создания ресурс VirtualDisk может находиться в следующих состояниях (фазах):

  • Pending - ожидание готовности всех зависимых ресурсов, требующихся для создания диска.
  • Provisioning - идет процесс создания диска.
  • Resizing - идет процесс изменения размера диска.
  • WaitForFirstConsumer - диск ожидает создания виртуальной машины, которая будет его использовать.
  • Ready - диск создан и готов для использования.
  • Failed - произошла ошибка в процессе создания.
  • Terminating - идет процесс удаления диска. Диск может “зависнуть” в данном состоянии если он еще подключен к виртуальной машине.

До тех пор пока диск не перешёл в фазу Ready содержимое всего блока .spec допускается изменять. При изменении процесс создании диска запустится заново.

Проверьте состояние диска после создание командой:

d8 k get vd blank-disk
# NAME       PHASE   CAPACITY   AGE
# blank-disk   Ready   100Mi      1m2s

Создание диска из образа

Диск также можно создавать и заполнять данными из ранее созданных образов ClusterVirtualImage и VirtualImage.

При создании диска можно указать его желаемый размер, который должен быть равен или больше размера распакованного образа. Если размер не указан, то будет создан диск с размером, соответствующим исходному образу диска.

На примере ранее созданного проектного образа VirtualImage, рассмотрим команду позволяющую определить размер распакованного образа:

d8 k get cvi ubuntu-22.04 -o wide

# NAME           PHASE   CDROM   PROGRESS   STOREDSIZE   UNPACKEDSIZE   REGISTRY URL                                                                       AGE
# ubuntu-22.04   Ready   false   100%       285.9Mi      2.5Gi          dvcr.d8-virtualization.svc/cvi/ubuntu-22.04:eac95605-7e0b-4a32-bb50-cc7284fd89d0   122m

Искомый размер указан в колонке UNPACKEDSIZE и равен 2.5Gi.

Создадим диск из этого образа:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDisk
metadata:
  name: linux-vm-root
spec:
  # Настройки параметров хранения диска.
  persistentVolumeClaim:
    # Укажем размер больше чем значение распакованного образа.
    size: 10Gi
    # Подставьте ваше название StorageClass.
    storageClassName: i-linstor-thin-r2
  # Источник из которого создается диск.
  dataSource:
    type: ObjectRef
    objectRef:
      kind: VirtualImage
      name: ubuntu-22.04
EOF

А теперь создайте диск, без явного указания размера:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDisk
metadata:
  name: linux-vm-root-2
spec:
  # Настройки параметров хранения диска.
  persistentVolumeClaim:
    # Подставьте ваше название StorageClass.
    storageClassName: i-linstor-thin-r2
  # Источник из которого создается диск.
  dataSource:
    type: ObjectRef
    objectRef:
      kind: VirtualImage
      name: ubuntu-22.04
EOF

Проверьте состояние дисков после создания:

d8 k get vd

# NAME           PHASE   CAPACITY   AGE
# linux-vm-root    Ready   10Gi       7m52s
# linux-vm-root-2  Ready   2590Mi     7m15s

Изменение размера диска

Размер дисков можно увеличивать, даже если они уже подключены к работающей виртуальной машине. Для этого отредактируйте поле spec.persistentVolumeClaim.size:

Проверим размер до изменения:

d8 k get vd linux-vm-root

# NAME          PHASE   CAPACITY   AGE
# linux-vm-root   Ready   10Gi       10m

Применим изменения:

kubectl patch vd linux-vm-root --type merge -p '{"spec":{"persistentVolumeClaim":{"size":"11Gi"}}}'

Проверим размер после изменения:

d8 k get vd linux-vm-root

# NAME          PHASE   CAPACITY   AGE
# linux-vm-root   Ready   11Gi       12m

Виртуальные машины

Для создания виртуальной машины используется ресурс VirtualMachine, его параметры позволяют сконфигурировать:

  • класс виртуальной машины
  • ресурсы, требуемые для работы виртуальной машины (процессор, память, диски и образы);
  • правила размещения виртуальной машины на узлах кластера;
  • настройки загрузчика и оптимальные параметры для гостевой ОС;
  • политику запуска виртуальной машины и политику применения изменений;
  • сценарии начальной конфигурации (cloud-init);
  • перечень блочных устройств.

С полным описанием параметров конфигурации виртуальных машин можно ознакомиться по ссылке

Создание виртуальной машины

Ниже представлен пример простой конфигурации виртуальной машины, запускающей ОС Ubuntu 22.04. В примере используется сценарий первичной инициализации виртуальной машины (cloud-init), который устанавливает гостевого агента qemu-guest-agent и сервис nginx, а также создает пользователя cloud с паролем cloud:

Пароль в примере был сгенерирован с использованием команды mkpasswd --method=SHA-512 --rounds=4096 -S saltsalt и при необходимости вы можете его поменять на свой:

Создайте виртуальную машину с диском созданным ранее:

d8 k apply -f - <<"EOF"
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachine
metadata:
  name: linux-vm
spec:
  # Название класса ВМ.
  virtualMachineClassName: host
  # Блок скриптов первичной инициализации ВМ.
  provisioning:
    type: UserData
    # Пример cloud-init-сценария для создания пользователя cloud с паролем cloud и установки сервиса агента qemu-guest-agent и сервиса nginx.
    userData: |
      #cloud-config
      package_update: true
      packages:
        - nginx
        - qemu-guest-agent
      run_cmd:
        - systemctl daemon-relaod
        - systemctl enable --now nginx.service
        - systemctl enable --now qemu-guest-agent.service
      ssh_pwauth: True
      users:
      - name: cloud
        passwd: '$6$rounds=4096$saltsalt$fPmUsbjAuA7mnQNTajQM6ClhesyG0.yyQhvahas02ejfMAq1ykBo1RquzS0R6GgdIDlvS.kbUwDablGZKZcTP/'
        shell: /bin/bash
        sudo: ALL=(ALL) NOPASSWD:ALL
        lock_passwd: False
      final_message: "The system is finally up, after $UPTIME seconds"
  # Настройки ресурсов ВМ.
  cpu:
    # Количество ядер ЦП.
    cores: 1

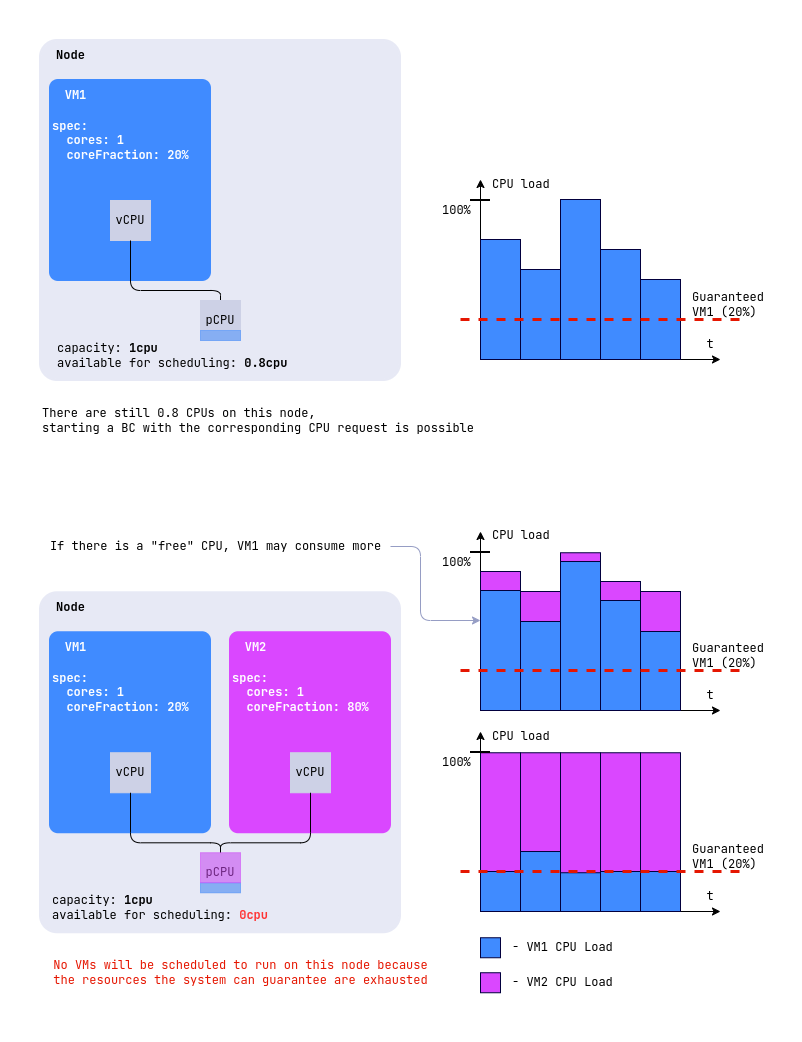

    # Запросить 10% процессорного времени одного физического ядра.
    coreFraction: 10%
  memory:
    # Объем оперативной памяти.
    size: 1Gi
  # Список дисков и образов, используемых в ВМ.
  blockDeviceRefs:
    # Порядок дисков и образов в данном блоке определяет приоритет загрузки.
    - kind: VirtualDisk
      name: linux-vm-root
EOF

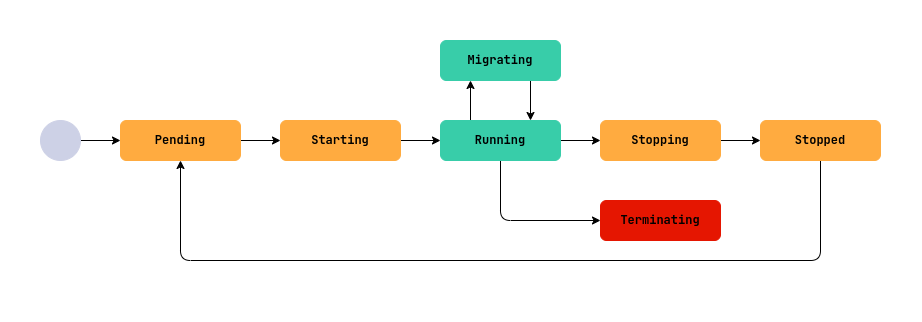

После создания VirtualMachine может находиться в следующих состояниях (фазах):

  • Pending - ожидание готовности всех зависимых ресурсов, требующихся для запуска виртуальной машины.
  • Starting - идет процесс запуска виртуальной машины.
  • Running - виртуальная машина запущена.
  • Stopping - идет процесс остановки виртуальной машины.
  • Stopped - виртуальная машина остановлена.
  • Terminating - виртуальная машина удаляется.
  • Migrating - виртуальная машина находится в состоянии живой миграции на другой узел.

Проверьте состояние виртуальной машины после создания:

d8 k get vm linux-vm

# NAME        PHASE     NODE           IPADDRESS     AGE
# linux-vm   Running   virtlab-pt-2   10.66.10.12   11m

После создания виртуальная машина автоматически получит IP-адрес из диапазона, указанного в настройках модуля (блок virtualMachineCIDRs).

Подключение к виртуальной машине

Для подключения к виртуальной машине доступны следующие способы:

  • протокол удаленного управления (например SSH), который должен быть предварительно настроен на виртуальной машине.
  • серийная консоль (serial console)
  • протокол VNC

Пример подключения к виртуальной машине с использованием серийной консоли:

d8 v console linux-vm

# Successfully connected to linux-vm console. The escape sequence is ^]

linux-vm login: cloud
Password: cloud

Нажмите Ctrl+] для завершения работы с серийной консолью.

Пример команды для подключения по VNC:

d8 v vnc linux-vm

Пример команды для подключения по SSH.

d8 v ssh cloud@linux-vm --local-ssh

Политика запуска и управление состоянием виртуальной машины

Политика запуска виртуальной машины предназначена для автоматизированного управления состоянием виртуальной машины. Определяется она в виде параметра .spec.runPolicy в спецификации виртуальной машины. Поддерживается следующие политики:

  • AlwaysOnUnlessStoppedManually - (по умолчанию) после создания ВМ всегда находится в запущенном состоянии. В случае сбоев работа ВМ восстанавливается автоматически. Остановка ВМ возможно только путем вызова команды d8 v stop или создания соответствующей операции.
  • AlwaysOn - после создания ВМ всегда находится в работающем состоянии, даже в случае ее выключения средствами ОС. В случае сбоев работа ВМ восстанавливается автоматически.
  • Manual - после создания состоянием ВМ управляет пользователь вручную с использованием команд или операций.
  • AlwaysOff - после создания ВМ всегда находится в выключенном состоянии. Возможность включения ВМ через команды\операции - отсутствует.

Состоянием виртуальной машины можно управлять с помощью следующих методов:

Создание ресурса VirtualMachineOperation (vmop). Использование утилиты d8 с соответствующей подкомандой.

Ресурс VirtualMachineOperation декларативно определяет императивное действие, которое должно быть выполнено на виртуальной машине. Это действие применяется к виртуальной машине сразу после её создания соответствующего vmop. Действие применяется к виртуальной машине один раз.

Пример операции для выполнения перезагрузки виртуальной машины с именем linux-vm:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineOperation
metadata:
  name: restart-linux-vm-$(date +%s)
spec:
  virtualMachineName: linux-vm
  # Тип применяемой операции = применяемая операция.
  type: Restart
EOF

Посмотреть результат действия можно с использованием команды:

d8 k get virtualmachineoperation
# или
d8 k get vmop

Аналогичное действие можно выполнить с использованием утилиты d8:

d8 v restart  linux-vm

Перечень возможных операций приведен в таблице ниже:

d8 vmop type Действие
d8 v stop stop Остановить ВМ
d8 v start start Запустить ВМ
d8 v restart restart Перезапустить ВМ

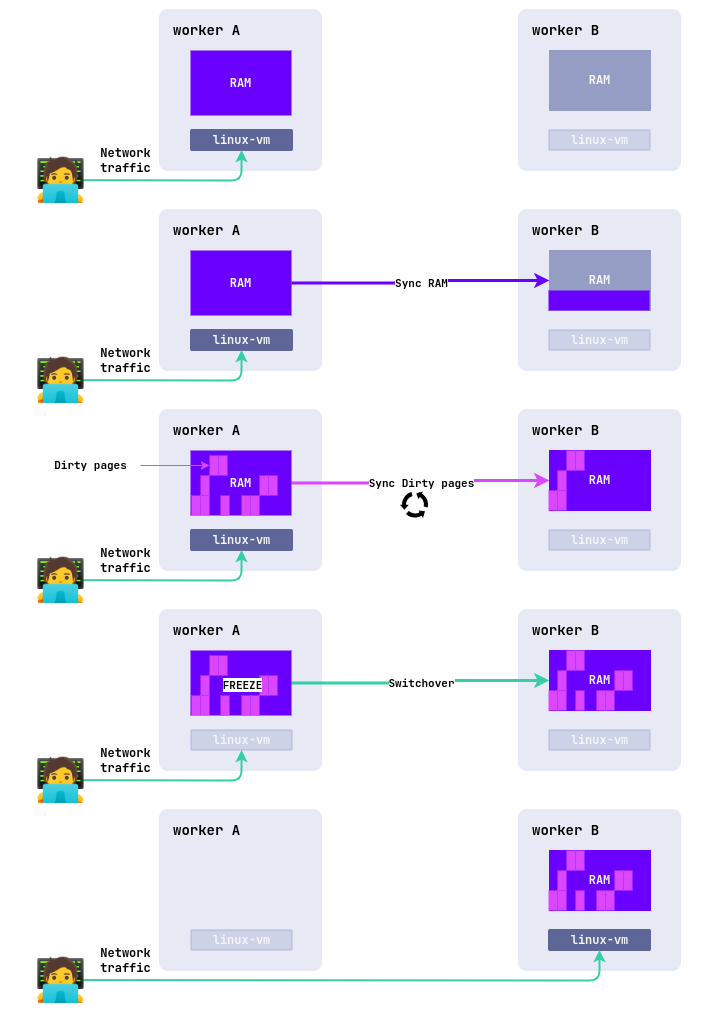

d8 v migrate migrate Мигрировать ВМ на другой узел

Изменение конфигурации виртуальной машины

Конфигурацию виртуальной машины можно изменять в любое время после создания ресурса VirtualMachine. Однако, то, как эти изменения будут применены, зависит от текущей фазы виртуальной машины и характера внесённых изменений.

Изменения в конфигурацию виртуальной машины можно внести с использованием следующей команды:

d8 k edit vm linux-vm

Если виртуальная машина находится в выключенном состоянии (.status.phase: Stopped), внесённые изменения вступят в силу сразу после её запуска.

Если виртуальная машина работает (.status.phase: Running), то способ применения изменений зависит от их типа:

Блок конфигурации Как применяется
.metadata.labels Сразу
.metadata.annotations Сразу
.spec.runPolicy Сразу
.spec.disruptions.restartApprovalMode Сразу
.spec.* Требуется перезапуск ВМ

Рассмотрим пример изменения конфигурации виртуальной машины:

Предположим, мы хотим изменить количество ядер процессора. В данный момент виртуальная машина запущена и использует одно ядро, что можно подтвердить, подключившись к ней через серийную консоль и выполнив команду nproc.

d8 v ssh cloud@linux-vm --local-ssh --command "nproc"
# 1

Примените следующий патч к виртуальной машине, чтобы изменить количество ядер с 1 на 2.

d8 k patch vm linux-vm --type merge -p '{"spec":{"cpu":{"cores":2}}}'
# virtualmachine.virtualization.deckhouse.io/linux-vm patched

Изменения в конфигурации внесены, но ещё не применены к виртуальной машине. Проверьте это, повторно выполнив:

d8 v ssh cloud@linux-vm --local-ssh --command "nproc"
# 1

Для применения этого изменения необходим перезапуск виртуальной машины. Выполните следующую команду, чтобы увидеть изменения, ожидающие применения (требующие перезапуска):

d8 k get vm linux-vm -o jsonpath="{.status.restartAwaitingChanges}" | jq .

# [
#   {
#     "currentValue": 1,
#     "desiredValue": 2,
#     "operation": "replace",
#     "path": "cpu.cores"
#   }
# ]

Выполните команду:

d8 k get vm linux-vm -o wide

# NAME        PHASE     CORES   COREFRACTION   MEMORY   NEED RESTART   AGENT   MIGRATABLE   NODE           IPADDRESS     AGE
# linux-vm   Running   2       100%           1Gi      True           True    True         virtlab-pt-1   10.66.10.13   5m16s

В колонке NEED RESTART мы видим значение True, а это значит что для применения изменений требуется перезагрузка.

Выполним перезагрузку виртуальной машины:

d8 v restart linux-vm

После перезагрузки изменения будут применены и блок .status.restartAwaitingChanges будет пустой.

Выполните команду для проверки:

d8 v ssh cloud@linux-vm --local-ssh --command "nproc"
# 2

Порядок применения изменений виртуальной машины через “ручной” рестарт является поведением по умолчанию. Если есть необходимость применять внесенные изменения сразу и автоматически, для этого нужно изменит политику применения изменений:

spec:
  disruptions:
    restartApprovalMode: Automatic

Сценарии начальной инициализации

Сценарии начальной инициализации предназначены для первичной конфигурации виртуальной машины при её запуске.

В качестве сценариев начальной инициализации поддерживаются:

Сценарий CloudInit можно встраивать непосредственно в спецификацию виртуальной машины, но этот сценарий ограничен максимальной длиной в 2048 байт:

spec:
  provisioning:
    type: UserData
    userData: |
      #cloud-config
      package_update: true
      ...

При более длинных сценариях и/или наличия приватных данных, сценарий начальной инициализации виртуальной машины может быть создан в Secret’е. Пример Secret’а со сценарием CloudInit приведен ниже:

apiVersion: v1
kind: Secret
metadata:
  name: cloud-init-example
data:
  userData: <base64 data>
type: provisioning.virtualization.deckhouse.io/cloud-init

фрагмент конфигурации виртуальной машины с при использовании скрипта начальной инициализации CloudInit хранящегося в Secret’е:

spec:
  provisioning:
    type: UserDataRef
    userDataRef:
      kind: Secret
      name: cloud-init-example

Примечание: Значение поля .data.userData должно быть закодировано в формате Base64.

Для конфигурирования виртуальных машин под управлением ОС Windows с использованием Sysprep, поддерживается только вариант с Secret.

Пример Secret с сценарием Sysprep приведен ниже:

apiVersion: v1
kind: Secret
metadata:
  name: sysprep-example
data:
  unattend.xml: <base64 data>
type: provisioning.virtualization.deckhouse.io/sysprep

Примечание: Значение поля .data.unattend.xml должно быть закодировано в формате Base64.

фрагмент конфигурации виртуальной машины с использованием скрипта начальной инициализации Sysprep в Secret’е:

spec:
  provisioning:
    type: SysprepRef
    sysprepRef:
      kind: Secret
      name: sysprep-example

Размещение ВМ по узлам

Для управления размещением виртуальных машин по узлам можно использовать следующие подходы:

  • Простое связывание по меткам (nodeSelector)
  • Предпочтительное связывание (Affinity)
  • Избежание совместного размещения (AntiAffinity)

Простое связывание по меткам (nodeSelector)

nodeSelector — это простейший способ контролировать размещение виртуальных машин, используя набор меток. Он позволяет задать, на каких узлах могут запускаться виртуальные машины, выбирая узлы с необходимыми метками.

spec:
  nodeSelector:
    disktype: ssd

В этом примере виртуальная машина будет размещена только на узлах, которые имеют метку disktype со значением ssd.

Предпочтительное связывание (Affinity)

Affinity предоставляет более гибкие и мощные инструменты по сравнению с nodeSelector. Он позволяет задавать “предпочтения” и “обязательности” для размещения виртуальных машин. Affinity поддерживает два вида: nodeAffinity и virtualMachineAndPodAffinity.

nodeAffinity позволяет определять, на каких узлах может быть запущена виртуальная машина, с помощью выражений меток, и может быть мягким (preferred) или жестким (required).

Пример использования nodeAffinity:

spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
          - matchExpressions:
              - key: disktype
                operator: In
                values:
                  - ssd

В этом примере виртуальная машина будет размещена только на узлах, которые имеют метку disktype со значением ssd.

virtualMachineAndPodAffinity управляет размещением виртуальных машин относительно других виртуальных машин. Он позволяет задавать предпочтение размещения виртуальных машин на тех же узлах, где уже запущены определенные виртуальные машины.

Пример:

spec:
  affinity:
    virtualMachineAndPodAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
        - weight: 1
          podAffinityTerm:
            labelSelector:
              matchLabels:
                server: database
            topologyKey: "kubernetes.io/hostname"

В этом примере виртуальная машина будет размещена, если будет такая возможность (тк используется preffered) только на узлах на которых присутствует виртуальная машина с меткой server и значением database.

Избежание совместного размещения (AntiAffinity)

AntiAffinity — это противоположность Affinity, которая позволяет задавать требования для избегания размещения виртуальных машин на одних и тех же узлах. Это полезно для распределения нагрузки или обеспечения отказоустойчивости.

Термины Affinity и AntiAffinity применимы только к отношению между виртуальными машинами. Для узлов используемые привязки называются nodeAffinity. В nodeAffinity нет отдельного антитеза, как в случае с virtualMachineAndPodAffinity, но можно создать противоположные условия, задав отрицательные операторы в выражениях меток: чтобы акцентировать внимание на исключении определенных узлов, можно воспользоваться nodeAffinity с оператором, таким как NotIn.

Пример использования virtualMachineAndPodAntiAffinity:

spec:
  affinity:
    virtualMachineAndPodAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        - labelSelector:
            matchLabels:
              server: database
          topologyKey: "kubernetes.io/hostname"

В данном примере создаваемая виртуальная машина не будет размещена на одном узле с виртуальной машиной с меткой server: database.

Статически и динамически блочные устройства

Блочные устройства можно разделить на два типа по способу их подключения: статические и динамические (hotplug).

Статические блочные устройства

Статические блочные устройства указываются в спецификации виртуальной машины в блоке .spec.blockDeviceRefs. Этот блок представляет собой список, в который могут быть включены следующие блочные устройства:

  • VirtualImage
  • ClusterVirtualImage
  • VirtualDisk

Порядок устройств в этом списке определяет последовательность их загрузки. Таким образом, если диск или образ указан первым, загрузчик сначала попробует загрузиться с него. Если это не удастся, система перейдет к следующему устройству в списке и попытается загрузиться с него. И так далее до момента обнаружения первого загрузчика.

Изменение состава и порядка устройств в блоке .spec.blockDeviceRefs возможно только с перезагрузкой виртуальной машины.

Динамические блочные устройства

Динамические блочные устройства можно подключать и отключать от виртуальной машины, находящейся в запущенном состоянии, без необходимости её перезагрузки.

Для подключения динамических блочных устройств используется ресурс VirtualMachineBlockDeviceAttachment (vmbda). На данный момент для подключения в качестве динамического блочного устройства поддерживается только VirtualDisk.

Создайте следующий ресурс, который подключит пустой диск blank-disk к виртуальной машине linux-vm:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineBlockDeviceAttachment
metadata:
  name: attach-blank-disk
spec:
  blockDeviceRef:
    kind: VirtualDisk
    name: blank-disk
  virtualMachineName: linux-vm
EOF

После создания VirtualMachineBlockDeviceAttachment может находиться в следующих состояниях (фазах):

  • Pending - ожидание готовности всех зависимых ресурсов.
  • InProgress - идет процесс подключения устройства.
  • Attached - устройство подключено.

Проверьте состояние вашего ресурса:

d8 k get vmbda attach-blank-disk

# NAME              PHASE      VIRTUAL MACHINE NAME   AGE
# attach-blank-disk   Attached   linux-vm              3m7s

Подключитесь к виртуальной машине и удостоверитесь, что диск подключен:

d8 v ssh cloud@linux-vm --local-ssh --command "lsblk"

# NAME    MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
# sda       8:0    0   10G  0 disk <--- статично подключенный диск linux-vm-root
# |-sda1    8:1    0  9.9G  0 part /
# |-sda14   8:14   0    4M  0 part
# `-sda15   8:15   0  106M  0 part /boot/efi
# sdb       8:16   0    1M  0 disk <--- cloudinit
# sdc       8:32   0 95.9M  0 disk <--- динамически подключенный диск blank-disk

Для отключения диска от виртуальной машины удалите ранее созданный ресурс:

d8 k delete vmbda attach-blank-disk

Публикация виртуальных машин с использованием сервисов

Достаточно часто возникает необходимость сделать так, чтобы доступ к этим виртуальным машинам был возможен извне, например, для публикации каких-либо сервисов или удалённого администрирования. Для этих целей мы можем использовать сервисы, которые обеспечивают маршрутизацию трафика из внешней сети к внутренним ресурсам кластера. Рассмотрим несколько вариантов.

Предварительно, проставьте на ранее созданной вм следующие лейблы:

d8 k label vm linux-vm app=nginx
# virtualmachine.virtualization.deckhouse.io/linux-vm labeled

Публикация сервисов виртуальной машины с использованием сервиса с типом NodePort

Сервис NodePort открывает определённый порт на всех узлах кластера, перенаправляя трафик на заданный внутренний порт сервиса.

Создайте следующий сервис:

d8 k apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: linux-vm-nginx-nodeport
spec:
  type: NodePort
  selector:
    # лейбл по которому сервис определяет на какую виртуальную машину направлять трафик
    app: nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
      nodePort: 31880
EOF

В данном примере будет создан сервис с типом NodePort, который открывает внешний порт 31880 на всех узлах вашего кластера. Этот порт будет направлять входящий трафик на внутренний порт 80 виртуальной машины, где запущено приложение Nginx.

Публикация сервисов виртуальной машины с использованием сервиса с типом LoadBalancer

При использовании типа сервиса LoadBalancer кластер создаёт внешний балансировщик нагрузки, который распределит входящий трафик по всем экземплярам вашей виртуальной машины.

d8 k apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: linux-vm-nginx-lb
spec:
  type: LoadBalancer
  selector:
    # лейбл по которому сервис определяет на какую виртуальную машину направлять трафик
    app: nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
EOF

Публикация сервисов виртуальной машины с использованием Ingress

Ingress позволяет управлять входящими HTTP/HTTPS запросами и маршрутизировать их к различным серверам в рамках вашего кластера. Это наиболее подходящий метод, если вы хотите использовать доменные имена и SSL-терминацию для доступа к вашим виртуальным машинам.

Для публикации сервиса виртуальной машины через Ingress необходимо создать следующие ресурсы:

Внутренний сервис для связки с Ingress. Пример:

d8 k apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: linux-vm-nginx
spec:
  selector:
    # лейбл по которому сервис определяет на какую виртуальную машину направлять трафик
    app: nginx
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
EOF

И ресурс Ingress для публикации. Пример:

d8 k apply -f - <<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: linux-vm
spec:
  rules:
    - host: linux-vm.example.com
      http:
        paths:
          - path: /
            pathType: Prefix
            backend:
              service:
                name: linux-vm-nginx
                port:
                  number: 80
EOF

Живая миграция виртуальной машины

Миграция виртуальных машин является важной функцией в управлении виртуализованной инфраструктурой. Она позволяет перемещать работающие виртуальные машины с одного физического узла на другой без их отключения.

Миграция может осуществляться автоматически при:

  • Обновлении “прошивки” виртуальной машины.
  • Перебалансировке нагрузки на узлах кластера.
  • Переводе узлов в режим обслуживания для проведения работ.

Также миграция виртуальной машины может быть выполнена по требованию пользователя. Рассмотрим на примере:

Перед запуском миграции посмотрите текущий статус виртуальной машины:

kubectl get vm
# NAME                                   PHASE     NODE           IPADDRESS     AGE
# linux-vm                              Running   virtlab-pt-1   10.66.10.14   79m

Мы видим что на данный момент она запущена на узле virtlab-pt-1.

Для осуществления миграции виртуальной машины с одного узла на другой, с учетом требований к размещению виртуальной машины используется ресурс VirtualMachineOperations (vmop) с типом migrate.

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineOperation
metadata:
  name: migrate-linux-vm-$(date +%s)
spec:
  # имя виртуальной машины
  virtualMachineName: linux-vm
  # операция для миграции
  type: Migrate
EOF

Сразу после создания ресурса vmip, выполните команду:

kubectl get vm -w
# NAME                                  PHASE       NODE           IPADDRESS     AGE
# linux-vm                              Running     virtlab-pt-1   10.66.10.14   79m
# linux-vm                              Migrating   virtlab-pt-1   10.66.10.14   79m
# linux-vm                              Migrating   virtlab-pt-1   10.66.10.14   79m
# linux-vm                              Running     virtlab-pt-2   10.66.10.14   79m

Также для выполнения миграции можно использовать команду:

d8 v migrate <vm-name>

IP-адреса виртуальных машин

Блок .spec.settings.virtualMachineCIDRs в конфигурации модуля virtualization задает список подсетей для назначения ip-адресов виртуальным машинам (общий пул ip-адресов). Все адреса в этих подсетях доступны для использования, за исключением первого (адрес сети) и последнего (широковещательный адрес).

Ресурс VirtualMachineIPAddressLease (vmipl): Кластерный ресурс, который управляет арендой IP-адресов из общего пула, указанного в virtualMachineCIDRs.

Чтобы посмотреть список аренд IP-адресов (vmipl), используйте команду:

d8 k get vmipl
# NAME             VIRTUALMACHINEIPADDRESS                             STATUS   AGE
# ip-10-66-10-14   {"name":"linux-vm-7prpx","namespace":"default"}     Bound    12h

Ресурс VirtualMachineIPAddress (vmip): Проектный/неймспейсный ресурс, который отвечает за резервирование арендованных IP-адресов и их привязку к виртуальным машинам. IP-адреса могут выделяться автоматически или по явному запросу.

Чтобы посмотреть список vmip, используйте команду:

d8 k get vmipl
# NAME             VIRTUALMACHINEIPADDRESS                             STATUS   AGE
# ip-10-66-10-14   {"name":"linux-vm-7prpx","namespace":"default"}     Bound    12h

По умолчанию ip-адрес виртуальной машине назначается автоматически из подсетей, определенных в модуле и закрепляется за ней до её удаления. Проверить назначенный ip-адрес можно с помощью команды:

k get vmip
# NAME             ADDRESS       STATUS     VM         AGE
# linux-vm-7prpx   10.66.10.14   Attached   linux-vm   12h

Алгоритм автоматического присвоения ip-адреса виртуальной машине выглядит следующим образом:

  • Пользователь создает виртуальную машину с именем <vmname>.
  • Контроллер модуля автоматически создает ресурс vmip с именем <vmname>-<hash>, чтобы запросить IP-адрес и связать его с виртуальной машиной.
  • Для этого vmip создается ресурс аренды vmipl, который выбирает случайный IP-адрес из общего пула.
  • Как только ресурс vmip создан, виртуальная машина получает назначенный IP-адрес.

IP-адрес виртуальной машине назначается автоматически из подсетей, определенных в модуле, и остается закрепленным за машиной до её удаления. После удаления виртуальной машины ресурс vmip также удаляется, но IP-адрес временно остается закрепленным за проектом/неймспейсом и может быть повторно запрошен явно.

С полным описанием параметров конфигурации ресурсов vmip и vmipl машин можно ознакомиться по ссылкам:

Как запросить требуемый ip-адрес?

Задача: запросить конкретный ip-адрес из подсетей virtualMachineCIDRs.

Создайте ресурс vmip:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineIPAddress
metadata:
  name: linux-vm-custom-ip
spec:
  staticIP: 10.66.20.77
  type: Static
EOF

Создайте новую или измените существующую виртуальную машину и в спецификации укажите требуемый ресурс vmip явно:

spec:
  virtualMachineIPAdressName: linux-vm-custom-ip

Как сохранить присвоенный виртуальной машине ip-адрес?

Задача: сохранить выданный виртуальной машине ip-адрес для его повторного использования после удаления виртуальной машины.

Чтобы автоматически выданный ip-адрес виртуальной машины не удалился вместе с самой виртуальной машиной выполните следующие действия.

Получите название ресурса vmip для заданной виртуальной машины:

d8 k get vm linux-vm -o jsonpath="{.status.virtualMachineIPAddressName}"
# linux-vm-7prpx

Удалите блоки .metadata.ownerReferences из найденного ресурса:

d8 k patch vmip linux-vm-7prpx --type=merge --patch '{"metadata":{"ownerReferences":null}}'

После удаления виртуальной машины, ресурс vmip сохранится и его можно будет переиспользовать снова во вновь созданной виртуальной машине:

spec:
  virtualMachineIPAdressName: linux-vm-7prpx

Даже если ресурс vmip будет удален. Он остаётся арендованным для текущего проекта/неймспейса еще 10 минут. Поэтому существует возможность вновь его занять по запросу:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineIPAddress
metadata:
  name: linux-vm-custom-ip
spec:
  staticIP: 10.66.20.77
  type: Static
EOF

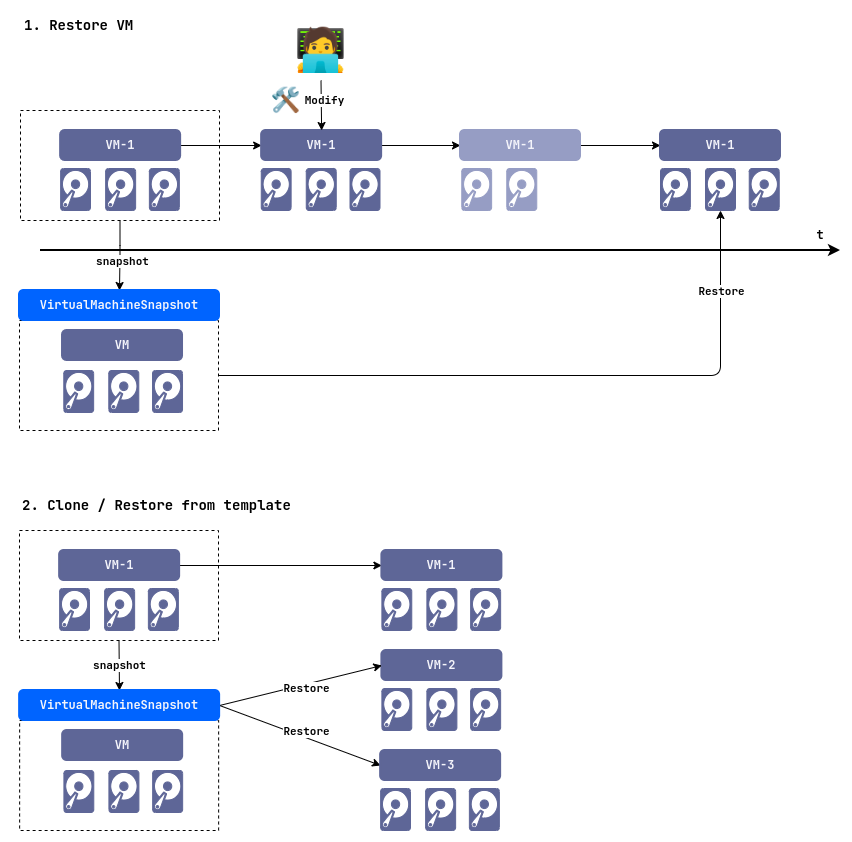

Снимки

Снимки предназначены для сохранения состояния ресурса в конкретный момент времени. На данный момент времени поддерживаются снимки дисков и снимки виртуальных машин.

Создание снимков из дисков

Для создания снимков дисков используется ресурс VirtualDiskSnapshot. Он может быть использован в качестве источников данных для создания новых виртуальных дисков.

Для гарантии целостности и консистентности данных, снимок диска можно создать в следующих случаях:

  • виртуальный диск не подключен ни к одной виртуальной машине;
  • виртуальный диск подключен к виртуальной машине, которая выключена;
  • виртуальный диск подключен к запущенной виртуальной машине, в ОС виртуальной машины установлен агент (qemu-guest-agent), операция по “заморозке” файловой системы прошла успешено.

Если целостность и консистентность неважна снимок можно выполнить на работающей виртуальной машине и без “заморозки” файловой системы, для этого в спецификации ресурса VirtualDiskSnapshot добавить:

spec:
  requiredConsistency: false

При создании снимка требуется указать названия класса снимка томов VolumeSnapshotClasses, который будет использоваться для создания снимка.

Для получения списка поддерживаемых ресурсов VolumeSnapshotClasses выполните команду:

d8 k get volumesnapshotclasses
# NAME                     DRIVER                                DELETIONPOLICY   AGE
# csi-nfs-snapshot-class   nfs.csi.k8s.io                        Delete           34d
# sds-replicated-volume    replicated.csi.storage.deckhouse.io   Delete           39d

Пример манифеста для создания снимка диска:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDiskSnapshot
metadata:
  name: linux-vm-root-snapshot
spec:
  requiredConsistency: true
  virtualDiskName: linux-vm-root
  volumeSnapshotClassName: sds-replicated-volume
EOF

Для просмотра списка снимков дисков, выполните следующую конмаду:

d k get vdsnapshot
# NAME                   PHASE     CONSISTENT   AGE
# linux-vm-root-snapshot Ready     true         3m2s

После создания VirtualDiskSnapshot может находиться в следующих состояниях (фазах):

  • Pending - ожидание готовности всех зависимых ресурсов, требующихся для создания снимка.
  • InProgress — идет процесс создания снимка виртуального диска.
  • Ready — создание снимка успешно завершено, и снимок виртуального диска доступен для использования.
  • Failed — произошла ошибка во время процесса создания снимка виртуального диска.
  • Terminating — ресурс находится в процессе удаления.

С полным описанием параметров конфигурации ресурса VirtualDiskSnapshot машин можно ознакомиться по ссылке

Восстановление снимков из дисков

Для того чтобы восстановить диск из ранее созданного снимка диска, необходимо в качестве dataSource указать соотвествующий объект:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualDisk
metadata:
  name: linux-vm-root
spec:
  # Настройки параметров хранения диска.
  persistentVolumeClaim:
    # Укажем размер больше чем значение .
    size: 10Gi
    # Подставьте ваше название StorageClass.
    storageClassName: i-linstor-thin-r2
  # Источник из которого создается диск.
  dataSource:
    type: ObjectRef
    objectRef:
      kind: VirtualDiskSnapshot
      name: linux-vm-root-snapshot
EOF

Создание снимков виртуальных машин

Для создания снимков виртуальных машин используется ресурс VirtualMachineSnapshot.

Чтобы гарантировать целостность и консистентность данных, снимок виртуальной машины будет создан, если выполняется хотя бы одно из следующих условий:

  • виртуальная машина выключена;
  • в операционной системе виртуальной машины установлен агент (qemu-guest-agent), и операция по “заморозке” файловой системы прошла успешно.

Если целостность и консистентность неважны, снимок можно создать на работающей виртуальной машине и без “заморозки” файловой системы. Для этого в спецификации ресурса VirtualMachineSnapshot укажите:

spec:
  requiredConsistency: false

При создании снимка необходимо указать названия классов снимков томов VolumeSnapshotClass, которые будут использованы для создания снимков дисков, подключенных к виртуальной машине.

Чтобы получить список поддерживаемых ресурсов VolumeSnapshotClasses, выполните команду:

d8 k get volumesnapshotclasses
# NAME                     DRIVER                                DELETIONPOLICY   AGE
# csi-nfs-snapshot-class   nfs.csi.k8s.io                        Delete           34d
# sds-replicated-volume    replicated.csi.storage.deckhouse.io   Delete           39d

Создание снимка виртуальной машины будет неудачным, если выполнится хотя бы одно из следующих условий:

  • не все зависимые устройства виртуальной машины готовы;
  • есть изменения, ожидающие перезапуска виртуальной машины;
  • среди зависимых устройств есть диск, находящийся в процессе изменения размера.

При создании снимка виртуальной машины IP-адрес будет преобразован в статичный и будет использован позже при восстановлении виртуальной машины из снимка.

Если не требуется преобразование и использование старого IP-адреса виртуальной машины, можно установить соответствующую политику в значение Never. В этом случае будет использован тип адреса без преобразования (Auto или Static).

spec:
  keepIPAddress: Never

Пример манифеста для создания снимка виртуальной машины:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineSnapshot
metadata:
  name: linux-vm-snapshot
spec:
  virtualMachineName: linux-vm
  volumeSnapshotClasses:
    - storageClassName: i-linstor-thin-r2 # Подставьте ваше название StorageClass.
      volumeSnapshotClassName: sds-replicated-volume # Подставьте ваше название VolumeSnapshotClass.
  requiredConsistency: true
  keepIPAddress: Never
EOF

Восстановление снимков из виртуальных машин

Для восстановления виртуальных машин из снимков используется ресурс VirtualMachineRestore.

В процессе восстановления будет создана новая виртуальная машина, а также все её зависимые ресурсы (диски, IP-адрес, ресурс со сценарием автоматизации (Secret) и ресурсы для динамического подключения дисков (VirtualMachineBlockDeviceAttachment)).

Если возникает конфликт имен между существующими и восстанавливаемыми ресурсами для VirtualMachine, VirtualDisk или VirtualMachineBlockDeviceAttachment, восстановление не будет успешно. Чтобы избежать этого, используйте параметр nameReplacements.

Если восстанавливаемый ресурс VirtualMachineIPAddress уже присутствует в кластере, он не должен быть присоединен к другой виртуальной машине, а если это ресурс типа Static, его IP-адрес должен совпадать. Восстанавливаемый секрет с автоматизацией также должен полностью соответствовать восстановленному. Несоблюдение этих условий приведет к неудаче восстановления.

Пример манифеста для восстановления виртуальной машины из снимка:

d8 k apply -f - <<EOF
apiVersion: virtualization.deckhouse.io/v1alpha2
kind: VirtualMachineRestore
metadata:
  name: linux-vm-restore
spec:
  virtualMachineSnapshotName: linux-vm-snapshot
  nameReplacements:
    - from:
        kind: VirtualMachine
        name: linux-vm
      to: linux-vm-2 # воссоздать существующую виртуальную машину `linux-vm` с новым именем `linux-vm-2`.
    - from:
        kind: VirtualDisk
        name: linux-vm-root
      to: linux-vm-root-2 # воссоздать существующий виртуальный диск `linux-vm-root` с новым именем `linux-vm-root-2`.
    - from:
        kind: VirtualDisk
        name: blank-disk
      to: blank-disk-2 # воссоздать существующий виртуальный диск `blank-disk` с новым именем `blank-disk-2`.
    - from:
        kind: VirtualMachineBlockDeviceAttachment
        name: attach-blank-disk
      to: attach-blank-disk-2 # воссоздать существующий виртуальный диск `attach-blank-disk` с новым именем `attach-blank-disk-2`.
EOF
