В Deckhouse предусмотрен сбор и доставка логов из узлов и подов кластера во внутреннюю или внешние системы хранения.

DVP позволяет:

  • собирать логи из всех или отдельных подов и пространств имён;
  • фильтровать логи по лейблам, содержимому сообщений и другим признакам;
  • направлять логи одновременно в несколько хранилищ (например, Loki и Elasticsearch);
  • обогащать логи метаданными Kubernetes;
  • использовать буферизацию логов для повышения производительности.

Общий механизм сбора, доставки и фильтрации логов подробно описан в разделе «Архитектура».

Администраторам DVP доступна настройка сбора и отправки логов с помощью трёх кастомных ресурсов:

  • ClusterLoggingConfig — описывает источник логов на уровне кластера, включая правила сбора, фильтрации и парсинга;
  • PodLoggingConfig — описывает источник логов в рамках заданного пространства имён, включая правила сбора, фильтрации и парсинга;
  • ClusterLogDestination — задаёт параметры хранилища логов.

На основе этих ресурсов формируется pipeline, который используется в DVP для чтения логов и дальнейшей работы с ними c помощью модуля log-shipper. Полный перечень настроек модуля log-shipper доступен в отдельном разделе документации.

Настройка сбора и доставки логов

Ниже приведён вариант базовой конфигурации Deckhouse, при котором логи со всех подов кластера отправляются в хранилище на базе Elasticsearch.

Для настройки выполните следующие шаги:

  1. Включите модуль log-shipper с помощью следующей команды:

    d8 system module enable log-shipper

  2. Создайте ресурс ClusterLoggingConfig, который задаёт правила сбора логов. Данный ресурс позволяет вам настроить сбор логов с подов в определенном пространстве имён и с определенным лейблом, гибко настраивать парсинг многострочных логов и задавать другие правила.

    В этом примере указывается, что нужно собирать логи со всех подов и отправлять их в Elasticsearch:

    apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: all-logs
spec:
  type: KubernetesPods
  destinationRefs:
  - es-storage

  3. Создайте ресурс ClusterLogDestination, который описывает параметры отправки логов в хранилище. Данный ресурс позволяет вам указать одно или несколько хранилищ и описать параметры подключения, буферизации и дополнительные лейблы, которые будут применяться к логам перед отправкой.

    В этом примере в качестве принимающего хранилища указан Elasticsearch:

    apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: es-storage
spec:
  type: Elasticsearch
  elasticsearch:
    endpoint: http://192.168.1.1:9200
    index: logs-%F
    auth:
      strategy: Basic
      user: elastic
      password: c2VjcmV0IC1uCg==

Интеграция с внешними системами

Вы можете настроить Deckhouse на работу с внешними системами хранения и анализа логов, такими как Elasticsearch, Splunk, Logstash и другими, используя параметр type ресурса ClusterLogDestination.

Elasticsearch

Чтобы отправлять логи в Elasticsearch, создайте ресурс ClusterLogDestination, следуя этому примеру:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: es-storage
spec:
  type: Elasticsearch
  elasticsearch:
    endpoint: http://192.168.1.1:9200
    index: logs-%F
    auth:
      strategy: Basic
      user: elastic
      password: c2VjcmV0IC1uCg==

Использование шаблона индексов

Чтобы отправлять сообщения в определенные индексы на основе метаданных с помощью шаблонов индексов, используйте следующую конфигурацию:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: es-storage
spec:
  type: Elasticsearch
  elasticsearch:
    endpoint: http://192.168.1.1:9200
    index: "k8s-{{ namespace }}-%F"

В приведенном примере для каждого пространства имён Kubernetes будет создан свой индекс в Elasticsearch.

Эта функция удобна в комбинации с параметром extraLabels:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: es-storage
spec:
  type: Elasticsearch
  elasticsearch:
    endpoint: http://192.168.1.1:9200
    index: "k8s-{{ service }}-{{ namespace }}-%F"
  extraLabels:
    service: "{{ service_name }}"
  • Если сообщение имеет формат JSON, поле service_name этого документа JSON перемещается на уровень метаданных.
  • Новое поле метаданных service используется в шаблоне индекса.

Поддержка Elasticsearch < 6.X

Для работы с версиями Elasticsearch ранее 6.0 включите поддержку индексов docType с помощью ресурса ClusterLogDestination:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: es-storage
spec:
  type: Elasticsearch
  elasticsearch:
    endpoint: http://192.168.1.1:9200
    docType: "myDocType" # Укажите значение здесь. Оно не должно начинаться с '_'.
    auth:
      strategy: Basic
      user: elastic
      password: c2VjcmV0IC1uCg==

Splunk

Чтобы настроить отправку событий в Splunk, выполните следующие шаги:

  1. Настройте Splunk:
    • Определите endpoint. Он должен совпадать с именем вашего экземпляра Splunk с портом 8088, но без указания пути, например, https://prd-p-xxxxxx.splunkcloud.com:8088.
    • Создайте токен для доступа. Для этого в Splunk откройте раздел Setting -> Data inputs, добавьте новый HTTP Event Collector и скопируйте сгенерированный токен.
    • Укажите индекс Splunk для хранения логов, например, logs.
  2. Настройте Deckhouse, добавив ресурс ClusterLogDestination для отправки логов в Splunk:
apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: splunk
spec:
  type: Splunk
  splunk:
    endpoint: https://prd-p-xxxxxx.splunkcloud.com:8088
    token: xxxx-xxxx-xxxx
    index: logs
    tls:
      verifyCertificate: false
      verifyHostname: false

destination не поддерживает лейблы пода для индексирования.Чтобы добавить нужные лейблы, используйте опцию extraLabels:

extraLabels:  pod_label_app: ''

Logstash

Чтобы настроить отправку логов в Logstash, выполните следующее:

  1. Настройте входящий поток tcp с кодеком json на стороне Logstash.

    Пример конфигурации Logstash:

    input {
  tcp {
    port => 12345
    codec => json
  }
}
output {
  stdout { codec => json }
}

  2. Добавьте ресурс ClusterLogDestination:

    apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: logstash
spec:
  type: Logstash
  logstash:
    endpoint: logstash.default:12345

Graylog

Чтобы настроить отправку логов в Graylog, выполните следующее:

  1. Убедитесь, что в Graylog настроен входящий поток для приема сообщений по протоколу TCP на указанном порте.

  2. Создайте ресурс ClusterLogDestination, следуя примеру:

    apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: test-socket2-dest
spec:
  type: Socket
  socket:
    address: graylog.svc.cluster.local:9200
    mode: TCP
    encoding:
      codec: GELF

Формат сообщений

Вы можете выбрать формат отправляемых сообщений, используя параметр .encoding.codec ресурса ClusterLogDestination:

  • CEF
  • GELF
  • JSON
  • Syslog
  • Text

Ниже примеры конфигурации для некоторых из них.

Syslog

Используйте следующий пример конфигурации для отправки сообщений через сокет по протоколу TCP в формате syslog:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: rsyslog
spec:
  type: Socket
  socket:
    mode: TCP
    address: 192.168.0.1:3000
    encoding:
      codec: Syslog
  extraLabels:
    syslog.severity: "alert"
    # Поле request_id должно присутствовать в сообщении.
    syslog.message_id: "{{ request_id }}"

CEF

Deckhouse может отправлять логи в формате CEF через использование codec: CEF, с переопределением cef.name и cef.severity по значениям из поля message лога приложения в формате JSON.

В примере ниже app и log_level — это ключи, содержащие значения для переопределения:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: siem-kafka
spec:
  extraLabels:
    cef.name: '{{ app }}'
    cef.severity: '{{ log_level }}'
  type: Kafka
  kafka:
    bootstrapServers:
      - my-cluster-kafka-brokers.kafka:9092
    encoding:
      codec: CEF
    tls:
      verifyCertificate: false
      verifyHostname: true
    topic: logs

Также можно задать значения вручную:

extraLabels:
  cef.name: 'TestName'
  cef.severity: '1'

Преобразование логов

Вы можете настроить один или несколько видов трансформаций, которые будут применяться к логам перед отправкой в хранилище.

Преобразование записи в структурированный объект

Трансформация ParseMessage позволяет преобразовать строку в поле message в структурированный JSON-объект на основе одного или нескольких заданных форматов (String, Klog, SysLog и другие).

При использовании нескольких трансформаций ParseMessageпреобразование строки (sourceFormat: String) должно выполняться в последнюю очередь.

Пример настройки преобразования записей смешанных форматов:

apiVersion: deckhouse.io/v1alpha2
kind: ClusterLogDestination
metadata:
  name: parse-json
spec:
  ...
  transformations:
  - action: ParseMessage
    parseMessage:
      sourceFormat: JSON
  - action: ParseMessage
    parseMessage:
      sourceFormat: Klog
  - action: ParseMessage
    parseMessage:
      sourceFormat: String
      string:
        targetField: "text"

Пример изначальной записи в логе:

/docker-entrypoint.sh: Configuration complete; ready for start up
{"level" : { "severity": "info" },"msg" : "fetching.module.release"}
I0505 17:59:40.692994   28133 klog.go:70] hello from klog

Результат преобразования:

{... "message": {
  "text": "/docker-entrypoint.sh: Configuration complete; ready for start up"
  }
}
{... "message": {
  "level" : "{ "severity": "info" }",
  "msg" : "fetching.module.release"
  }
}
{... "message": {
  "file":"klog.go",
  "id":28133,
  "level":"info",
  "line":70,
  "message":"hello from klog",
  "timestamp":"2025-05-05T17:59:40.692994Z"
  }
}

Замена лейблов

Трансформация ReplaceKeys позволяет рекурсивно заменить все совпадения шаблона source на значение target в указанных ключах лейблов.

Перед применением трансформации ReplaceKeys к полю message или его вложенным полямпреобразуйте запись лога в структурированный объект с помощью трансформации ParseMessage.

Пример настройки замены точек на нижние подчеркивания в лейблах:

apiVersion: deckhouse.io/v1alpha2
kind: ClusterLogDestination
metadata:
  name: replace-dot
spec:
  ...
  transformations:
    - action: ReplaceKeys
      replaceKeys:
        source: "."
        target: "_"
        labels:
          - .pod_labels

Пример изначальной записи в логе:

{"msg" : "fetching.module.release"} # Лейбл пода pod.app=test

Результат преобразования:

{... "message": {
  "msg" : "fetching.module.release"
  },
  "pod_labels": {
    "pod_app": "test"
  }
}

Удаление лейблов

Трансформация DropLabels позволяет удалить указанные лейблы из структурированного JSON-сообщения.

Перед применением трансформации DropLabels к полю message или его вложенным полямпреобразуйте запись лога в структурированный объект с помощью трансформации ParseMessage.

Пример конфигурации с удалением лейбла и предварительной трансформацией ParseMessage:

apiVersion: deckhouse.io/v1alpha2
kind: ClusterLogDestination
metadata:
  name: drop-label
spec:
  ...
  transformations:
    - action: ParseMessage
      parseMessage:
        sourceFormat: JSON
    - action: DropLabels
      dropLabels:
        labels:
          - .message.example

Пример изначальной записи в логе:

{"msg" : "fetching.module.release", "example": "test"}

Результат преобразования:

{... "message": {
  "msg" : "fetching.module.release"
  }
}

Фильтрация логов

В Deckhouse предусмотрены фильтры, позволяющие исключить лишние сообщения для оптимизации процесса сбора логов:

  • labelFilter — применяется к метаданным, например, к имени контейнера (container), пространству имён (namespace) или имени пода (pod_name);
  • logFilter — применяется к полям сообщения, если оно в JSON-формате.

Сборка логов из определенного контейнера

Чтобы настроить фильтрацию с помощью labelFilter, создайте ресурс ClusterLoggingConfig, используя конфигурацию ниже в качестве примера.

В этом случае фильтр отбирает логи из контейнеров с именем nginx, а затем отправляет их во внутреннее хранилище на базе Loki.

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: nginx-logs
spec:
  type: KubernetesPods
  labelFilter:
  - field: container
    operator: In
    values: [nginx]
  destinationRefs:
  - loki-storage

Сборка логов без заданной строки

Пример конфигурации для сбора логов с фильтрацией через labelFilter, где оператор NotRegex исключает строки, соответствующие заданному регулярному выражению.

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: all-logs
spec:
  type: KubernetesPods
  destinationRefs:
  - loki-storage
  labelFilter:
  - field: message
    operator: NotRegex
    values:
    - .*GET /status" 200$

Аудит событий kubelet

Пример конфигурации для сбора и фильтрации событий аудита, связанных с работой kubelet, хранящихся в файле /var/log/kube-audit/audit.log. Фильтрация выполняется с помощью logFilter, который ищет в поле userAgent записи, соответствующие регулярному выражению "kubelet.*".

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: kubelet-audit-logs
spec:
  type: File
  file:
    include:
    - /var/log/kube-audit/audit.log
  logFilter:
  - field: userAgent
    operator: Regex
    values: ["kubelet.*"]
  destinationRefs:
  - loki-storage

Системные логи Deckhouse

Пример конфигурации для сбора системных логов Deckhouse, находящихся в файле /var/log/syslog. Фильтрация сообщений с помощью labelFilter позволяет выделить только те записи, которые относятся к следующим компонентам: d8-kubelet-forker, containerd, bashible и kernel.

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: system-logs
spec:
  type: File
  file:
    include:
    - /var/log/syslog
  labelFilter:
  - field: message
    operator: Regex
    values:
    - .*d8-kubelet-forker.*
    - .*containerd.*
    - .*bashible.*
    - .*kernel.*
  destinationRefs:
  - loki-storage

Если вам нужны логи только одного пода или небольшой группы подов,используйте kubernetesPods, чтобы ограничить область сбора.Фильтры следует применять только для тонкой настройки.

Буферизация логов

Использование буферизации повышает надежность и производительность системы сбора логов. Буферизация может быть полезна в следующих случаях:

  • Временные перебои с подключением. Если есть временные перебои или нестабильность соединения с системой хранения логов (например, с Elasticsearch), буфер позволяет временно сохранять логи и отправить их, когда соединение восстановится.

  • Сглаживание пиков нагрузки. При внезапных всплесках объёма логов буфер позволяет сгладить пиковую нагрузку на систему хранения, предотвращая её перегрузку и потенциальную потерю данных.

  • Оптимизация производительности. Буферизация помогает оптимизировать производительность системы сбора логов за счёт накопления логов и отправки их группами, что снижает количество сетевых запросов и улучшает общую пропускную способность.

За настройку буферизации отвечает параметр buffer ресурса ClusterLogDestination.

Пример включения буферизации в оперативной памяти

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: loki-storage
spec:
  buffer:
    memory:
      maxEvents: 4096
    type: Memory
  type: Loki
  loki:
    endpoint: http://loki.loki:3100

Пример включения буферизации на диске

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: loki-storage
spec:
  buffer:
    disk:
      maxSize: 1Gi
    type: Disk
  type: Loki
  loki:
    endpoint: http://loki.loki:3100

Пример определения поведения при переполнении буфера

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLogDestination
metadata:
  name: loki-storage
spec:
  buffer:
    disk:
      maxSize: 1Gi
    type: Disk
    whenFull: DropNewest
  type: Loki
  loki:
    endpoint: http://loki.loki:3100

Отладка и расширенные возможности

Включение debug-логов агента log-shipper

Чтобы включить debug-логи агента log-shipper на узлах с информацией об HTTP-запросах, переиспользовании подключения, трассировке и прочими данными, включите параметр debug в конфигурации модуля log-shipper.

Пример конфигурации модуля:

apiVersion: deckhouse.io/v1alpha1
kind: ModuleConfig
metadata:
  name: log-shipper
spec:
  version: 1
  enabled: true
  settings:
    debug: true

Дополнительная информация о каналах передачи логов

Используя команды для Vector, можно получить дополнительную информацию о каналах передачи данных.

Для начала подключитесь к одному из подов log-shipper:

d8 k -n d8-log-shipper get pods -o wide | grep $node
d8 k -n d8-log-shipper exec $pod -it -c vector -- bash

Выполняйте последующие команды из командной оболочки пода.

Обзор топологии

Чтобы получить схему топологии вашей конфигурации:

  1. Выполните команду vector graph. Будет сформирована схема в формате DOT.
  2. Используйте WebGraphviz или аналогичный сервис для отрисовки схемы на основе содержимого DOT-файла.

Пример схемы для одного канала передачи логов в формате ASCII:

+------------------------------------------------+
|  d8_cluster_source_flant-integration-d8-logs   |
+------------------------------------------------+
  |
  |
  v
+------------------------------------------------+
|       d8_tf_flant-integration-d8-logs_0        |
+------------------------------------------------+
  |
  |
  v
+------------------------------------------------+
|       d8_tf_flant-integration-d8-logs_1        |
+------------------------------------------------+
  |
  |
  v
+------------------------------------------------+
| d8_cluster_sink_flant-integration-loki-storage |
+------------------------------------------------+

Мониторинг нагрузки на каналы

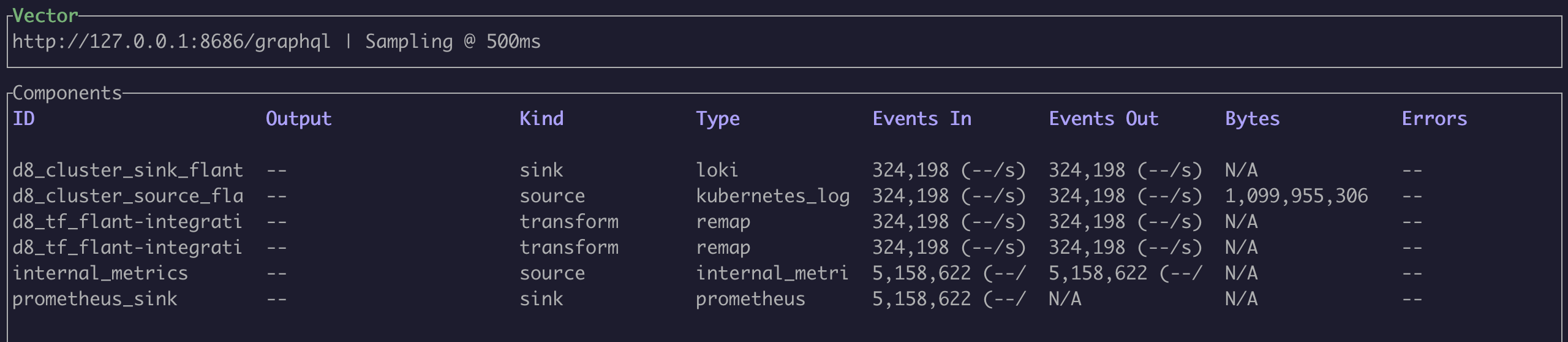

Чтобы посмотреть объем трафика на каждом этапе обработки логов, используйте команду vector top.

Пример вывода команды:

Vector TOP output

Получение необработанных и промежуточных логов

Для просмотра входных данных на разных стадиях обработки логов используйте команду vector tap. Указав в ней ID конкретного этапа обработки, вы сможете увидеть логи которые поступают на этом этапе. Также поддерживаются выборки в формате glob, например, cluster_logging_config/*.

Примеры:

  • Просмотр логов до применения правил трансформаций (cluster_logging_config/* является первой стадией обработки согласно выводу команды vector graph):

    vector tap 'cluster_logging_config/*'

  • Изменённые логи, поступающие на вход следующих в цепочке компонентов каналов:

    vector tap 'transform/*'

Отладка VRL-правил

Для отладки правил на языке Vector Remap Language (VRL) используйте команду vector vrl.

Пример VRL-программы:

. = {"test1": "lynx", "test2": "fox"}
del(.test2)
.

Добавление поддержки нового source или sink

Модуль log-shipper в Deckhouse собирается на основе Vector с ограниченным набором cargo-функций, чтобы минимизировать размер запускаемого файла и ускорить сборку.

Чтобы посмотреть весь список поддерживаемых функций, выполните команду vector list.

Если нужный source или sink отсутствует, добавьте соответствующую cargo-функцию в Dockerfile.

Особые случаи

Сбор логов с продуктовых пространств имён через опцию labelSelector

Если в вашем кластере пространства имён размечены с помощью лейблов (например, environment=production), вы можете использовать опцию labelSelector для сбора логов из продуктивных пространств имён.

Пример конфигурации:

apiVersion: deckhouse.io/v1alpha1
kind: ClusterLoggingConfig
metadata:
  name: production-logs
spec:
  type: KubernetesPods
  kubernetesPods:
    namespaceSelector:
      labelSelector:
        matchLabels:
          environment: production
  destinationRefs:
  - loki-storage

Лейбл для исключения подов и пространств имён

В Deckhouse предусмотрен лейбл log-shipper.deckhouse.io/exclude=true для исключения определенных подов и пространств имён. Он помогает остановить сбор логов с подов и пространств имён без изменения глобальной конфигурации.

---
apiVersion: v1
kind: Namespace
metadata:
  name: test-namespace
  labels:
    log-shipper.deckhouse.io/exclude: "true"
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: test-deployment
spec:
  ...
  template:
    metadata:
      labels:
        log-shipper.deckhouse.io/exclude: "true"

Дополнительные ресурсы
