Cloud provider — AWS: схемы размещения

Поддерживаются две схемы размещения. Ниже подробнее о каждой их них.

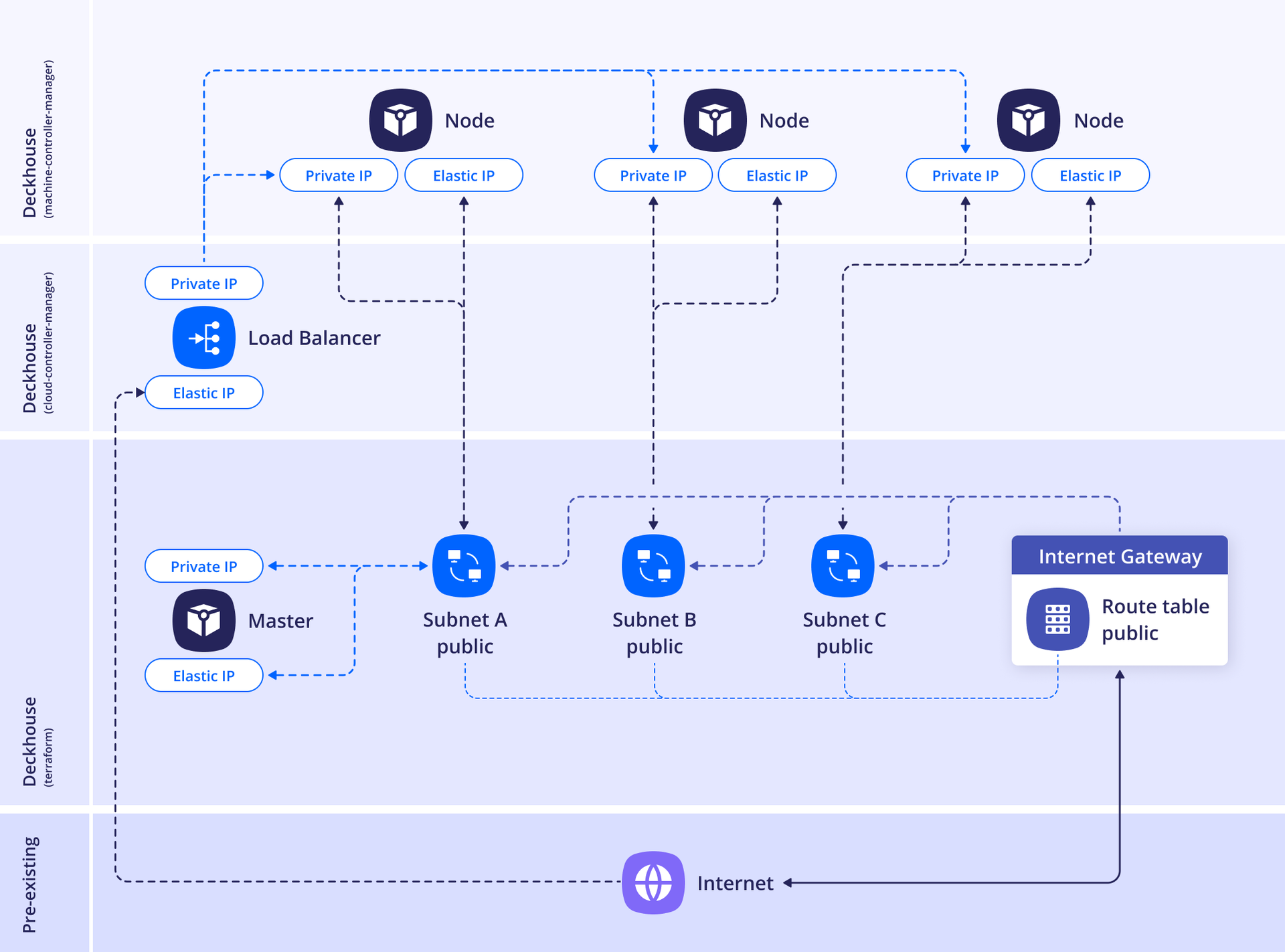

WithoutNAT

Рекомендованная схема размещения.

Каждому узлу присваивается публичный IP (ElasticIP). NAT не используется.

Если задан параметр disableDefaultSecurityGroup: false, при создании кластера модуль создаёт группы безопасности по умолчанию.

Будут созданы следующие группы и правила:

• <CLUSTER_PREFIX>-node — назначается узлам кластера:
  • разрешение любого исходящего трафика в 0.0.0.0/0;
  • разрешение любого входящего трафика от группы <CLUSTER_PREFIX>-loadbalancer;
  • разрешение любого входящего трафика от узлов той же группы <CLUSTER_PREFIX>-node;
  • разрешение входящего трафика по протоколу ICMP из CIDR, указанных в publicNetworkAllowList (по умолчанию 0.0.0.0/0).
• <CLUSTER_PREFIX>-loadbalancer — используется балансировщиками нагрузки:
  • разрешение любого входящего трафика из CIDR в publicNetworkAllowList;
  • разрешение любого исходящего трафика к группе <CLUSTER_PREFIX>-node.
• <CLUSTER_PREFIX>-ssh-accessible — создаётся, если задан sshAllowList; разрешает входящий трафик по протоколу TCP и порту 22 из указанных CIDR (по умолчанию 0.0.0.0/0). Назначается master-узлам или bastion-хосту в схеме WithNAT.

Собственные группы безопасности (созданные в облаке заранее) подключаются через additionalSecurityGroups:

• для master-узлов — в параметре masterNodeGroup.instanceClass.additionalSecurityGroups ресурса AWSClusterConfiguration;
• для статических узлов — в параметре nodeGroups[].instanceClass.additionalSecurityGroups ресурса AWSClusterConfiguration;
• для эфемерных узлов — в параметре spec.additionalSecurityGroups ресурса AWSInstanceClass.

Пример конфигурации схемы размещения:

apiVersion: deckhouse.io/v1
kind: AWSClusterConfiguration
layout: WithoutNAT
vpcNetworkCIDR: "10.241.0.0/16"
nodeNetworkCIDR: "10.241.32.0/20"
sshPublicKey: <SSH_PUBLIC_KEY>
provider:
  providerAccessKeyId: '<AWS_ACCESS_KEY>'
  providerSecretAccessKey: '<AWS_SECRET_ACCESS_KEY>'
  region: eu-central-1
masterNodeGroup:
  # Количество master-узлов.
  # Если указано больше одного master-узла, то etcd-кластер соберется автоматически.
  replicas: 1
  instanceClass:
    # Тип используемого инстанса.
    instanceType: m5.xlarge
    # ID образа виртуальной машины в Amazon.
    # Каталог AMI в консоли AWS: EC2 -> AMI Catalog.
    ami: ami-0aad10862ade98f27
    # Размер диска для виртуальной машины master-узла.
    diskSizeGb: 30
    # Используемый тип диска для виртуальной машины master-узла.
    diskType: gp3
nodeGroups:
  - name: mydb
    nodeTemplate:
      labels:
        node-role.kubernetes.io/mydb: ""
    replicas: 2
    instanceClass:
      instanceType: t2.medium
      ami: ami-0aad10862ade98f27
    additionalTags:
      backup: srv1
tags:
  team: torpedo

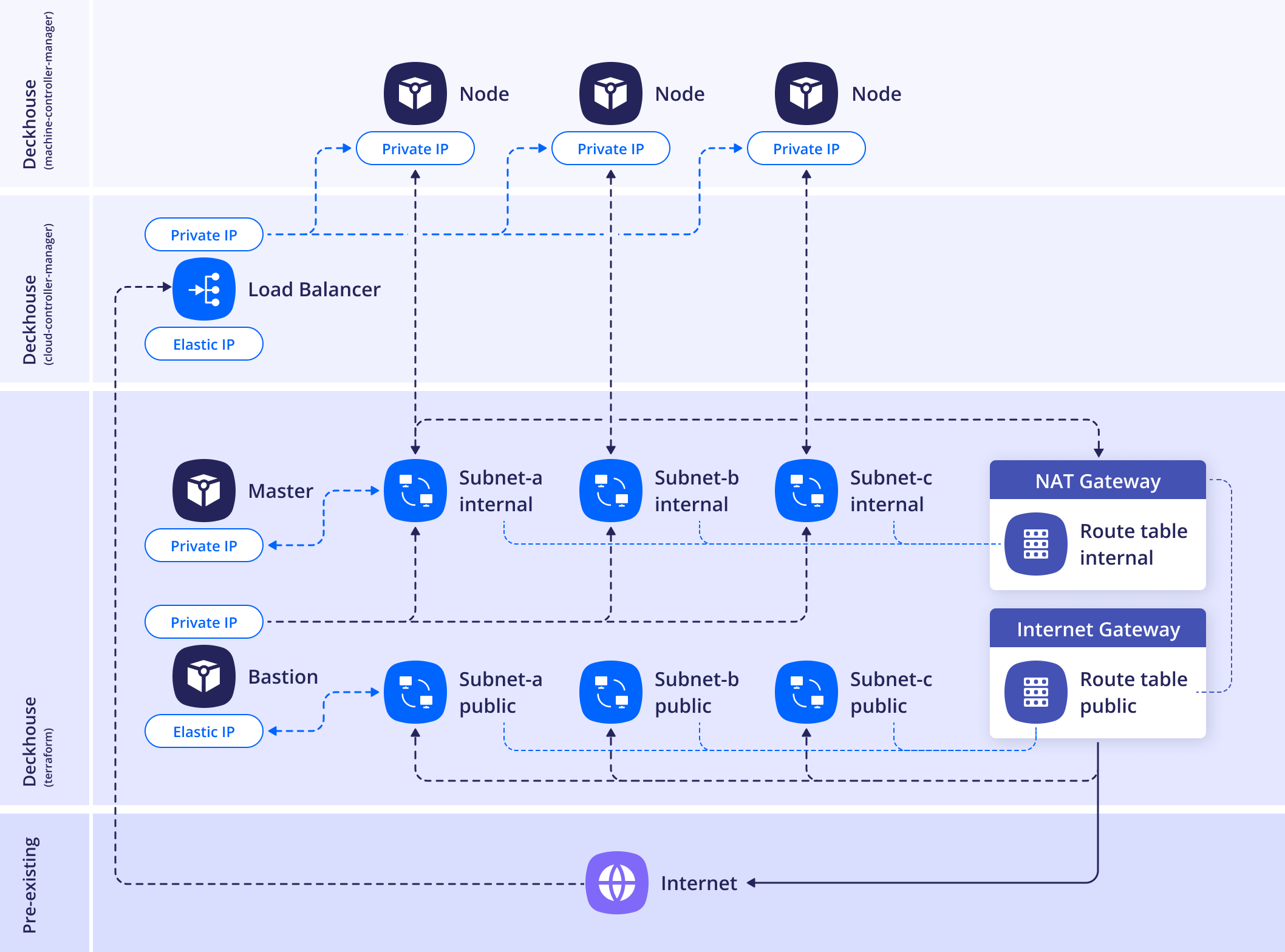

WithNAT

Важно! В данной схеме размещения необходим bastion-хост для доступа к узлам (его можно создать вместе с кластером, указав параметры в секции withNAT.bastionInstance).

Важно! В этой схеме размещения NAT Gateway всегда создается в зоне a. Если узлы кластера будут заказаны в других зонах, при проблемах в зоне a они также будут недоступны. Другими словами, при выборе схемы размещения WithNat доступность всего кластера будет зависеть от работоспособности зоны a.

Виртуальные машины выходят в интернет через NAT Gateway с общим и единственным IP-адресом.

Если задан параметр disableDefaultSecurityGroup: false, при создании кластера модуль создаёт группы безопасности по умолчанию.

Будут созданы следующие группы и правила:

• <CLUSTER_PREFIX>-node — назначается узлам кластера:
  • разрешение любого исходящего трафика в 0.0.0.0/0;
  • разрешение любого входящего трафика от группы <CLUSTER_PREFIX>-loadbalancer;
  • разрешение любого входящего трафика от узлов той же группы <CLUSTER_PREFIX>-node;
  • разрешение входящего трафика по протоколу ICMP из CIDR, указанных в publicNetworkAllowList (по умолчанию 0.0.0.0/0).
• <CLUSTER_PREFIX>-loadbalancer — используется балансировщиками нагрузки:
  • разрешение любого входящего трафика из CIDR в publicNetworkAllowList;
  • разрешение любого исходящего трафика к группе <CLUSTER_PREFIX>-node.
• <CLUSTER_PREFIX>-ssh-accessible — создаётся, если задан sshAllowList; разрешает входящий трафик по протоколу TCP и порту 22 из указанных CIDR (по умолчанию 0.0.0.0/0). Назначается master-узлам или bastion-хосту в схеме WithNAT.

Собственные группы безопасности (созданные в облаке заранее) подключаются через additionalSecurityGroups:

• для master-узлов — в параметре masterNodeGroup.instanceClass.additionalSecurityGroups ресурса AWSClusterConfiguration;
• для статических узлов — в параметре nodeGroups[].instanceClass.additionalSecurityGroups ресурса AWSClusterConfiguration;
• для эфемерных узлов — в параметре spec.additionalSecurityGroups ресурса AWSInstanceClass.

Пример конфигурации схемы размещения:

apiVersion: deckhouse.io/v1
kind: AWSClusterConfiguration
layout: WithNAT
provider:
  providerAccessKeyId: '<AWS_ACCESS_KEY>'
  providerSecretAccessKey: '<AWS_SECRET_ACCESS_KEY>'
  region: eu-central-1
withNAT:
  bastionInstance:
    zone: eu-central-1a
    instanceClass:
      instanceType: m5.large
      ami: ami-0aad10862ade98f27
      diskType: gp3
masterNodeGroup:
  # Количество master-узлов.
  # Если указано больше одного master-узла, etcd-кластер соберется автоматически.
  replicas: 1
  instanceClass:
    # Тип используемого инстанса.
    instanceType: m5.xlarge
    # ID образа виртуальной машины в Amazon.
    # Каталог AMI в консоли AWS: EC2 -> AMI Catalog.
    ami: ami-0aad10862ade98f27
    # Размер диска для виртуальной машины master-узла.
    diskSizeGb: 30
    # Используемый тип диска для виртуальной машины master-узла.
    diskType: gp3
nodeGroups:
  - name: mydb
    nodeTemplate:
      labels:
        node-role.kubernetes.io/mydb: ""
    replicas: 2
    instanceClass:
      instanceType: t2.medium
      ami: ami-0aad10862ade98f27
    additionalTags:
      backup: me
vpcNetworkCIDR: "10.241.0.0/16"
nodeNetworkCIDR: "10.241.32.0/20"
sshPublicKey: "<SSH_PUBLIC_KEY>"
tags:
  team: torpedo
