Модуль istio: примеры

Circuit Breaker

Для выявления проблемных эндпоинтов используются настройки outlierDetection в кастомном ресурсе DestinationRule. Более подробно алгоритм Outlier Detection описан в документации Envoy.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: reviews-cb-policy
spec:
  host: reviews.prod.svc.cluster.local
  trafficPolicy:
    connectionPool:
      tcp:
        maxConnections: 100 # Максимальное число соединений в сторону host, суммарно для всех эндпоинтов.
      http:
        maxRequestsPerConnection: 10 # Каждые 10 запросов, соединение будет пересоздаваться.
    outlierDetection:
      consecutive5xxErrors: 7 # Допустимо 7 ошибок (включая пятисотые, TCP-таймауты и HTTP-таймауты)
      interval: 5m            # в течение пяти минут,
      baseEjectionTime: 15m   # после которых эндпоинт будет исключен из балансировки на 15 минут.

А также для настройки HTTP-таймаутов используется ресурс VirtualService. Эти таймауты также учитываются при подсчете статистики ошибок на эндпоинтах.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: my-productpage-rule
  namespace: myns
spec:
  hosts:
  - productpage
  http:
  - timeout: 5s
    route:
    - destination:
        host: productpage

Балансировка gRPC

Locality Failover

Istio позволяет настроить приоритетный географический failover между эндпоинтами. Для определения зоны Istio использует лейблы узлов с соответствующей иерархией:

• topology.istio.io/subzone;
• topology.kubernetes.io/zone;
• topology.kubernetes.io/region.

Это полезно для межкластерного failover при использовании совместно с мультикластером.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: helloworld
spec:
  host: helloworld
  trafficPolicy:
    loadBalancer:
      localityLbSetting:
        enabled: true # Включили Locality Failover.
    outlierDetection: # outlierDetection включить обязательно.
      consecutive5xxErrors: 1
      interval: 1s
      baseEjectionTime: 1m

Retry

С помощью ресурса VirtualService можно настроить Retry для запросов.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: ratings-route
spec:
  hosts:
  - ratings.prod.svc.cluster.local
  http:
  - route:
    - destination:
        host: ratings.prod.svc.cluster.local
    retries:
      attempts: 3
      perTryTimeout: 2s
      retryOn: gateway-error,connect-failure,refused-stream

Canary

Istio отвечает лишь за гибкую маршрутизацию запросов, которая опирается на спецзаголовки запросов (например, cookie) или просто на случайность. За настройку этой маршрутизации и переключение между канареечными версиями отвечает CI/CD-система.

Подразумевается, что в одном неймспейсе развёрнуты два Deployment с разными версиями приложения. У подов разных версий разные лейблы (version: v1 и version: v2).

Требуется настроить два кастомных ресурса:

• DestinationRule с описанием, как идентифицировать разные версии вашего приложения (subset);
• VirtualService с описанием, как распределять трафик между разными версиями приложения.

Пример:

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: productpage-canary
spec:
  host: productpage
  # subset доступны только при обращении к хосту через VirtualService из пода под управлением Istio.
  # Эти subset должны быть указаны в маршрутах.
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2

Распределение по наличию cookie

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productpage-canary
spec:
  hosts:
  - productpage
  http:
  - match:
    - headers:
       cookie:
         regex: "^(.*;?)?(canary=yes)(;.*)?"
    route:
    - destination:
        host: productpage
        subset: v2 # Ссылка на subset из DestinationRule.
  - route:
    - destination:
        host: productpage
        subset: v1

Распределение по вероятности

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productpage-canary
spec:
  hosts:
  - productpage
  http:
  - route:
    - destination:
        host: productpage
        subset: v1 # Ссылка на subset из DestinationRule.
      weight: 90 # Процент трафика, который получат поды с лейблом version: v1.
  - route:
    - destination:
        host: productpage
        subset: v2
      weight: 10

Ingress для публикации приложений

Istio Ingress Gateway

Кастомный ресурс IngressIstioController разворачивает выделенный прокси Istio Ingress Gateway. Каждый экземпляр контроллера получает собственный класс шлюза, и нужный экземпляр выбирается из ресурса Istio Gateway по соответствующему лейблу istio.deckhouse.io/ingress-gateway-class. Модуль управляет рабочей нагрузкой шлюза и его ресурсом Service, тогда как ресурсы Gateway и маршрутизации (VirtualService) остаются под вашим управлением.

Начните с создания IngressIstioController. В примере ниже HTTP и HTTPS публикуются на выбранных frontend-узлах через host-порты:

apiVersion: deckhouse.io/v1alpha1
kind: IngressIstioController
metadata:
  name: main
spec:
  # Значение, которое выбирается ресурсами Gateway через лейбл istio.deckhouse.io/ingress-gateway-class.
  ingressGatewayClass: istio-hp
  # IngressIstioController поддерживает инлеты LoadBalancer, NodePort и HostPort.
  inlet: HostPort
  hostPort:
    httpPort: 80
    httpsPort: 443
  nodeSelector:
    node-role.deckhouse.io/frontend: ""
  tolerations:
    - effect: NoExecute
      key: dedicated.deckhouse.io
      operator: Equal
      value: frontend
  resourcesRequests:
    mode: VPA

Обратите внимание, что ресурс Secret с TLS для ingress gateway должен быть создан в пространстве имён d8-ingress-istio, а не в пространстве имён приложения — эту деталь легко упустить.

apiVersion: v1
kind: Secret
metadata:
  name: app-tls-secret
  namespace: d8-ingress-istio # Обратите внимание, неймспейс не является app-ns.
type: kubernetes.io/tls
data:
  tls.crt: |
    <tls.crt data>
  tls.key: |
    <tls.key data>

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: gateway-app
  namespace: app-ns
spec:
  selector:
    # Селектор лейблов для использования Istio Ingress Gateway main-hp.
    istio.deckhouse.io/ingress-gateway-class: istio-hp
  servers:
    - port:
        # Стандартный шаблон для использования протокола HTTP.
        number: 80
        name: http
        protocol: HTTP
      hosts:
        - app.example.com
    - port:
        # Стандартный шаблон для использования протокола HTTPS.
        number: 443
        name: https
        protocol: HTTPS
      tls:
        mode: SIMPLE
        # Ресурс Secret с сертификатом и ключом, который должен быть создан в нейсмпейсе d8-ingress-istio.
        # Поддерживаемые форматы ресурсов Secret можно посмотреть по ссылке https://istio.io/latest/docs/tasks/traffic-management/ingress/secure-ingress/#key-formats.
        credentialName: app-tls-secret
      hosts:
        - app.example.com

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: vs-app
  namespace: app-ns
spec:
  gateways:
    - gateway-app
  hosts:
    - app.example.com
  http:
    - route:
        - destination:
            host: app-svc

Полный список настроек контроллера — аннотации балансировщика нагрузки, топология сети, планирование и управление ресурсами — приведён в справочнике по кастомному ресурсу IngressIstioController.

Сохранение атрибутов клиента за внешними прокси

Когда шлюз развёрнут за другими прокси или балансировщиками нагрузки (например, за облачным балансировщиком или обратным прокси), настройте spec.networkTopology, чтобы шлюз мог корректно извлекать исходные атрибуты клиента, например IP-адрес источника. Подробнее — в документации Istio о топологии сети шлюза.

Используйте numTrustedProxies, когда вышестоящие прокси передают IP-адрес клиента в заголовке X-Forwarded-For. Укажите количество доверенных прокси, развёрнутых перед шлюзом, чтобы Istio извлекал корректный адрес клиента и заполнял заголовок X-Envoy-External-Address для вышестоящих сервисов. Например, если перед шлюзом находятся облачный балансировщик и обратный прокси, укажите значение 2:

apiVersion: deckhouse.io/v1alpha1
kind: IngressIstioController
metadata:
  name: main
spec:
  ingressGatewayClass: istio-hp
  inlet: LoadBalancer
  networkTopology:
    numTrustedProxies: 2
  nodeSelector:
    node-role.deckhouse.io/frontend: ""
  resourcesRequests:
    mode: VPA

Используйте proxyProtocol, когда вышестоящий L4/TCP-балансировщик передаёт атрибуты клиента через PROXY-протокол, а не через HTTP-заголовки. При включении этого параметра шлюз начинает разбирать заголовок PROXY-протокола во входящих TCP-соединениях:

apiVersion: deckhouse.io/v1alpha1
kind: IngressIstioController
metadata:
  name: main
spec:
  ingressGatewayClass: istio-hp
  inlet: LoadBalancer
  networkTopology:
    proxyProtocol: true
  nodeSelector:
    node-role.deckhouse.io/frontend: ""
  resourcesRequests:
    mode: VPA

Управление запросами ресурсов шлюза

Используйте spec.resourcesRequests для управления запросами (requests) CPU и памяти для подов ingress gateway. Доступны два режима:

• Static — запросы задаются напрямую и остаются фиксированными:

  apiVersion: deckhouse.io/v1alpha1
  kind: IngressIstioController
  metadata:
    name: main
  spec:
    ingressGatewayClass: istio-hp
    inlet: HostPort
    hostPort:
      httpPort: 80
      httpsPort: 443
    resourcesRequests:
      mode: Static
      static:
        cpu: 100m
        memory: 128Mi


• VPA — Vertical Pod Autoscaler изменяет запросы в заданных пределах min/max. Начиная с версии DP 1.75, рекомендуемым режимом VPA является InPlaceOrRecreate: он изменяет ресурсы пода «на месте» (in-place), если это поддерживается кластером, и пересоздаёт под в противном случае (устаревший режим Auto всегда пересоздаёт под):

  apiVersion: deckhouse.io/v1alpha1
  kind: IngressIstioController
  metadata:
    name: main
  spec:
    ingressGatewayClass: istio-hp
    inlet: HostPort
    hostPort:
      httpPort: 80
      httpsPort: 443
    resourcesRequests:
      mode: VPA
      vpa:
        mode: InPlaceOrRecreate
        cpu:
          min: 100m
          max: 1000m
        memory:
          min: 128Mi
          max: 2000Mi


Ingress NGINX

Для работы с Ingress NGINX требуется подготовить:

• Ingress-контроллер, добавив к нему сайдкар от Istio. В нашем случае — включить параметр enableIstioSidecar в кастомном ресурсе IngressNginxController модуля ingress-nginx.
• Ingress-ресурс, который ссылается на Service. Обязательные аннотации для Ingress-ресурса:
  • nginx.ingress.kubernetes.io/service-upstream: "true" — с этой аннотацией Ingress-контроллер будет отправлять запросы на ClusterIP сервиса (из диапазона Service CIDR) вместо того, чтобы слать их напрямую в поды приложения. Sidecar-контейнер istio-proxy перехватывает трафик только в сторону диапазона Service CIDR, остальные запросы отправляются напрямую;
  • nginx.ingress.kubernetes.io/upstream-vhost: myservice.myns.svc — с данной аннотацией сайдкар сможет идентифицировать прикладной сервис, для которого предназначен запрос.

Примеры:

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: productpage
  namespace: bookinfo
  annotations:
    # Просим nginx проксировать трафик на ClusterIP вместо собственных IP подов.
    nginx.ingress.kubernetes.io/service-upstream: "true"
    # В Istio вся маршрутизация осуществляется на основе `Host:` заголовка запросов.
    # Чтобы не сообщать Istio о существовании внешнего домена `productpage.example.com`,
    # мы просто используем внутренний домен, о котором Istio осведомлен.
    nginx.ingress.kubernetes.io/upstream-vhost: productpage.bookinfo.svc
spec:
  rules:
    - host: productpage.example.com
      http:
        paths:
        - path: /
          pathType: Prefix
          backend:
            service:
              name: productpage
              port:
                number: 9080

apiVersion: v1
kind: Service
metadata:
  name: productpage
  namespace: bookinfo
spec:
  ports:
  - name: http
    port: 9080
  selector:
    app: productpage
  type: ClusterIP

Примеры настройки авторизации

Алгоритм принятия решения

Как только для приложения создается AuthorizationPolicy, начинает работать следующий алгоритм принятия решения о судьбе запроса:

• Если запрос попадает под политику DENY — запретить запрос.
• Если для данного приложения нет политик ALLOW — разрешить запрос.
• Если запрос попадает под политику ALLOW — разрешить запрос.
• Все остальные запросы — запретить.

Иными словами, если вы явно что-то запретили, работает только ваш запрет. Если же вы что-то явно разрешили, теперь разрешены только явно одобренные запросы (запреты никуда не исчезают и имеют приоритет).

Примеры:

• Запретим POST-запросы для приложения myapp. Отныне, так как для приложения появилась политика, согласно алгоритму выше будут запрещены только POST-запросы к приложению.

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: deny-post-requests
    namespace: foo
  spec:
    selector:
      matchLabels:
        app: myapp
    action: DENY
    rules:
    - to:
      - operation:
          methods: ["POST"]


• Для приложения создана разрешающая политика ALLOW. При ней будут разрешены только запросы из неймспейса bar, остальные запрещены.

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: deny-all
    namespace: foo
  spec:
    selector:
      matchLabels:
        app: myapp
    action: ALLOW # default, можно не указывать.
    rules:
    - from:
      - source:
          namespaces: ["bar"]


• Здесь для приложения создана политика ALLOW. При этом она не содержит ни одного правила, вследствие чего ни один запрос не попадает под критерии фильтрации. Однако сам факт наличия политики активирует алгоритм проверки, где всё, что не разрешено явно, считается запрещенным. В данном случае блокируются абсолютно все запросы

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: deny-all
    namespace: foo
  spec:
    selector:
      matchLabels:
        app: myapp
    action: ALLOW # default, можно не указывать.
    rules: []


• Здесь для приложения создана политика ALLOW (это default) и одно пустое правило. Под это правило попадает любой запрос и автоматически получает разрешение.

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: allow-all
    namespace: foo
  spec:
    selector:
      matchLabels:
        app: myapp
    rules:
    - {}


Запретить все действия в рамках неймспейса foo

Два способа:

• Запретить явно. Здесь мы создаем политику DENY с единственным универсальным фильтром {}, под который попадают все запросы:

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: deny-all
    namespace: foo
  spec:
    action: DENY
    rules:
    - {}


• Неявно. Здесь мы создаем политику ALLOW (по умолчанию), но не создаем ни одного фильтра, так что ни один запрос под нее не попадет и будет автоматически запрещен.

  apiVersion: security.istio.io/v1beta1
  kind: AuthorizationPolicy
  metadata:
    name: deny-all
    namespace: foo
  spec: {}


Запретить доступ только из неймспейса foo

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: deny-from-ns-foo
 namespace: myns
spec:
 action: DENY
 rules:
 - from:
   - source:
       namespaces: ["foo"]

Разрешить запросы только в рамках нашего неймспейса foo

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-intra-namespace-only
 namespace: foo
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       namespaces: ["foo"]

Разрешить из любого места в нашем кластере

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-my-cluster
 namespace: myns
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["mycluster.local/*"]

Разрешить любые запросы только кластеров foo или bar

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-foo-or-bar-clusters-to-ns-baz
 namespace: baz
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["foo.local/*", "bar.local/*"]

Разрешить любые запросы только от сущностей из неймспейса baz кластеров foo или bar

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-foo-or-bar-clusters-to-ns-baz
 namespace: baz
spec:
 action: ALLOW
 rules:
 - from:
   - source: # Правила ниже логически перемножаются.
       namespaces: ["baz"]
       principals: ["foo.local/*", "bar.local/*"]

Разрешить из любого кластера (по mTLS)

Пример:

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-any-cluster-with-mtls
 namespace: myns
spec:
 action: ALLOW
 rules:
 - from:
   - source:
       principals: ["*"] # Принудительное использование mTLS.

Разрешить вообще откуда угодно (в том числе без mTLS)

apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
 name: allow-all-from-any
 namespace: myns
spec:
 action: ALLOW
 rules: [{}]

Устройство федерации из двух кластеров с помощью кастомного ресурса IstioFederation

Cluster A:

apiVersion: deckhouse.io/v1alpha1
kind: IstioFederation
metadata:
  name: cluster-b
spec:
  metadataEndpoint: https://istio.k8s-b.example.com/metadata/
  trustDomain: cluster-b.local

Cluster B:

apiVersion: deckhouse.io/v1alpha1
kind: IstioFederation
metadata:
  name: cluster-a
spec:
  metadataEndpoint: https://istio.k8s-a.example.com/metadata/
  trustDomain: cluster-a.local

Устройство мультикластера из двух кластеров с помощью ресурса IstioMulticluster

Cluster A:

apiVersion: deckhouse.io/v1alpha1
kind: IstioMulticluster
metadata:
  name: cluster-b
spec:
  metadataEndpoint: https://istio.k8s-b.example.com/metadata/

Cluster B:

apiVersion: deckhouse.io/v1alpha1
kind: IstioMulticluster
metadata:
  name: cluster-a
spec:
  metadataEndpoint: https://istio.k8s-a.example.com/metadata/

Ambient mesh

Упоминаемые в этом подразделе компоненты ambient mesh описаны на странице с основным описанием модуля.

Включение ambient mesh

Для работы режима ambient требуется режим перенаправления трафика CNIPlugin и Istio 1.25 или более новой версии.

Пример конфигурации модуля с включенным режимом ambient:

apiVersion: deckhouse.io/v1alpha1
kind: ModuleConfig
metadata:
  name: istio
spec:
  enabled: true
  version: 2
  settings:
    dataPlane:
      trafficRedirectionSetupMode: CNIPlugin
    ambient:
      enabled: true

После включения модуль запускает DaemonSet ztunnel и контроллер waypoint. Чтобы подключить рабочие нагрузки к сети ambient, выполните следующие шаги.

Подключение рабочих нагрузок к сети ambient (L4)

Добавьте лейбл istio.io/dataplane-mode=ambient на неймспейс, чтобы захватывать трафик его подов с помощью ztunnel. Это позволяет использовать возможности уровня L4 (Mutual TLS, идентификация, авторизация L4) без сайдкара:

d8 k label namespace myns istio.io/dataplane-mode=ambient

Добавление waypoint для возможностей L7

Чтобы получить возможности уровня L7 (маршрутизация HTTP, авторизация L7, более подробная телеметрия), создайте в неймспейсе ресурс WaypointInstance.

Пример ресурса WaypointInstance, который создаёт waypoint для всех рабочих нагрузок и сервисов неймспейса:

apiVersion: network.deckhouse.io/v1alpha1
kind: WaypointInstance
metadata:
  name: main
  namespace: myns
spec:
  waypointFor: All
  replicasManagement:
    mode: Static
    static:
      replicas: 2
  resourcesManagement:
    mode: VPA
    vpa:
      mode: InPlaceOrRecreate
      cpu:
        min: 100m
        max: 1000m
      memory:
        min: 128Mi
        max: 2000Mi

Контроллер создаёт инфраструктуру waypoint (Deployment, Service, Gateway, VPA, а также PDB — если эффективное количество реплик >= 2). Контроллер не подключает рабочие нагрузки к waypoint. Для этого используйте лейбл istio.io/use-waypoint.

Чтобы подключить все рабочие нагрузки и сервисы неймспейса к waypoint, выполните следующую команду:

d8 k label namespace myns istio.io/use-waypoint=main

Чтобы подключить отдельный сервис или рабочую нагрузку, выполните следующую команду:

d8 k -n myns label service myservice istio.io/use-waypoint=main

Отключение ambient mesh

Чтобы отключить режим ambient, выполните следующие шаги:

1. Проверьте наличие ресурсов WaypointInstance и при необходимости удалите их с помощью следующих команд:

   d8 k get waypointinstance -A
   d8 k -n myns delete waypointinstance main


2. Отключите режим, установив значение false для параметра ambient.enabled в настройках модуля.

Управление поведением data plane

Предотвращение завершения работы istio-proxy до завершения соединений основного приложения

По умолчанию в процессе остановки пода все контейнеры, включая istio-proxy, получают сигнал SIGTERM одновременно. Но некоторым приложениям для правильного завершения работы необходимо время и иногда дополнительная сетевая активность. Это невозможно, если istio-proxy завершился раньше.

Решение — добавить в istio-proxy preStop-хук для оценки активности прикладных контейнеров, а единственный доступный метод — это выявление сетевых сокетов приложения, и если таковых нет, тогда можно останавливать контейнер.

Аннотация ниже добавляет описанный выше preStop-хук в контейнер istio-proxy прикладного пода:

annotations:
  inject.istio.io/templates: "sidecar,d8-hold-istio-proxy-termination-until-application-stops"

Telemetry API: метрики mesh и журналы доступа

Istio Telemetry API (telemetry.istio.io) — рекомендуемый способ настройки сбора данных о работе сервисов (метрики, access log, провайдеры трассировки) в связке с meshConfig.

Модуль поддерживает два режима, задаваемые параметром telemetryAPI.enabled:

Включение режима Telemetry API

Пример ModuleConfig:

apiVersion: deckhouse.io/v1alpha1
kind: ModuleConfig
metadata:
  name: istio
spec:
  version: 1
  enabled: true
  settings:
    telemetryAPI:
      enabled: true

Дождитесь применения манифеста Istio / IstioOperator в неймспейсе d8-istio и обновления конфигурации сайдкаров; при необходимости перезапустите прикладные поды после появления трафика, если метрики ещё не видны на дашбордах.

Проверка метрик и логов

После генерации трафика между сервисами mesh используйте команду:

# Текст метрик Prometheus через admin API сайдкара (в istio-proxy есть pilot-agent, curl нет).
istio_pod="$(
  d8 k -n my-namespace get pods -l app=my-app -o jsonpath='{.items[0].metadata.name}'
)"
d8 k exec -n my-namespace "${istio_pod}" -c istio-proxy -- \
  /usr/local/bin/pilot-agent request GET stats/prometheus | head

Пример успешного вывода:

# TYPE istio_requests_total counter
istio_requests_total{...} 12
istio_request_duration_milliseconds_bucket{...} 12
istio_request_bytes_bucket{...} 12
istio_response_bytes_bucket{...} 12

Если в выводе присутствуют метрики вида istio_requests_total, сбор настроен корректно.

Prometheus и Grafana

При включённом модуле operator-prometheus для метрик сайдкаров создаётся PodMonitor. Набор неймспейсов под мониторинг вычисляется автоматически по членству в mesh (инъекция Istio); чтобы исключить неймспейс из сборщика метрик, на объект Namespace можно выставить лейбл istio.deckhouse.io/discard-metrics: "true".

Если в Grafana пустые панели «workload», а control plane в порядке, необходимо определить причину отсутствия workload-метрик. Для этого проверьте:

• у подов есть сайдкар и лейбл service.istio.io/canonical-name;
• на неймспейсе приложения нет istio.deckhouse.io/discard-metrics: "true".

Дополнительные политики Telemetry (по желанию)

Дополнительные Telemetry удобно задавать с явным workload‑селектором или targetRef. Два объекта Telemetry в одном неймспейсе без селектора провайдеру применять нельзя: Istio выдаёт IST0160. Модуль уже создаёт в d8-istio единственный объект без селектора (d8-main); второй там же без селектора не добавляйте без осознанной замены.

Пример ограниченной политики в прикладном неймспейсе:

apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: team-a-prometheus-defaults
  namespace: team-a
spec:
  metrics:
  - providers:
    - name: prometheus

Тонкая настройка тегов и отключение отдельных метрик описана в документации Istio.

Трассировка через Telemetry API

tracing.collector — единая точка настройки mesh-wide экспорта (Zipkin или OpenTelemetry).

• При telemetryAPI.enabled: false и tracing.enabled true — только прежний режим: meshConfig.defaultConfig.tracing.zipkin из tracing.collector.zipkin.address (host:port, порт Jaeger Zipkin 9411). Экспорт по OTLP (OpenTelemetry Protocol) требует режима Telemetry API.
• При telemetryAPI.enabled: true и tracing.enabled: true модуль создаёт deckhouse-tracing, если заданы tracing.collector.opentelemetry service и port, или при tracing.collector.zipkin.address (при одновременной настройке приоритет у OpenTelemetry). defaultConfig.tracing не заполняется; в Telemetry d8-main добавляется spec.tracing (tracing.sampling → randomSamplingPercentage, по умолчанию 1.0).

Нестандартные провайдеры — через Telemetry с selector в неймспейсе приложения, не второй CR без селектора в d8-istio (IST0160). Подробнее о настройке трассировки через Telemetry API — в документации Istio.

Пример — Telemetry API + Jaeger через Zipkin

apiVersion: deckhouse.io/v1alpha1
kind: ModuleConfig
metadata:
  name: istio
spec:
  version: 1
  enabled: true
  settings:
    telemetryAPI:
      enabled: true
    tracing:
      enabled: true
      sampling: 25
      collector:
        zipkin:
          address: "jaeger-collector.observability.svc.cluster.local:9411"

Дождитесь применения CR Istio/IstioOperator из d8-istio; при проблемах с дашбордами перегенерируйте трафик и перепроверьте сайдкары.

Kiali

Для UI в Kiali задайте tracing.kiali (Jaeger UI + корректный gRPC endpoint для запросов Kiali из кластера).

Пример — mesh-wide OTLP через ModuleConfig

Разверните Collector, доступный из mesh, включите Telemetry API и укажите tracing.collector.opentelemetry. Модуль добавит провайдер deckhouse-tracing и spec.tracing в d8-main — не дописывайте OTLP вручную в meshConfig CR Istio / IstioOperator.

apiVersion: deckhouse.io/v1alpha1
kind: ModuleConfig
metadata:
  name: istio
spec:
  version: 1
  enabled: true
  settings:
    telemetryAPI:
      enabled: true
    tracing:
      enabled: true
      sampling: 10
      collector:
        opentelemetry:
          service: opentelemetry-collector.observability.svc.cluster.local
          port: 4317

Для HTTP OTLP задайте collector.opentelemetry.http.path (и при необходимости timeout) в параметре tracing.collector.opentelemetry.http.

Точечные настройки по workload — Telemetry с selector в неймспейсе приложения, ссылаясь на deckhouse-tracing (или на другой провайдер, который вы определите сами вне d8-istio). В d8-istio не создавайте второй Telemetry без селектора (IST0160).

Пример — трассировка только для части приложений

Используйте selector (или targetRef), чтобы Telemetry применялась только к подходящим подам — пример ниже безопасен с точки зрения IST0160. В одном неймспейсе без селектора может существовать не больше одного объекта Telemetry; не создавайте несколько манифестов без селектора в одном неймспейсе.

apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: checkout-tracing
  namespace: shop
spec:
  selector:
    matchLabels:
      app: checkout
  tracing:
  - providers:
    - name: jaeger-zipkin
    randomSamplingPercentage: 100.0

Пример — отключить отправку спанов (например, у ingress)

В DP при включённом модуле ingress-nginx модуль Istio дополнительно создаёт Telemetry ingress-nginx-disable-span-reporting в неймспейсе d8-ingress-nginx и выставляет tracing.disableSpanReporting, чтобы контроллер с istio-proxy не отправлял спаны в бэкенд трассировки. Другие случаи — своим объектом:

apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
  name: no-tracing-example
  namespace: my-namespace
spec:
  tracing:
  - disableSpanReporting: true

Возврат к прежнему режиму метрик

spec:
  settings:
    telemetryAPI:
      enabled: false

Управляемые модулем Telemetry для этого режима будут убраны при следующей синхронизации; снова включится прежний telemetry.v2.

Диагностика Istio с помощью istioctl из debug-контейнера

В debug-контейнер DP входят бинарные файлы istioctl для поддерживаемых версий Istio. Используйте их, когда нужно проверить конфигурацию Istio, запустить анализаторы или получить конфигурацию Envoy из прикладных подов.

Перед запуском debug-контейнера создайте отдельный ServiceAccount и выдайте ему права, необходимые для команд istioctl, которые вы планируете запускать. Например, следующий манифест предоставляет права, необходимые для выполнения команды istioctl proxy-config для подов в одном прикладном неймспейсе:

apiVersion: v1
kind: ServiceAccount
metadata:
  name: istioctl-debug
  namespace: <debug-namespace>
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: istioctl-debug
  namespace: <target-namespace>
rules:
  - apiGroups: [""]
    resources:
      - pods
    verbs:
      - get
      - list
  - apiGroups: [""]
    resources:
      - pods/portforward
    verbs:
      - create
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: istioctl-debug
  namespace: <target-namespace>
subjects:
  - kind: ServiceAccount
    name: istioctl-debug
    namespace: <debug-namespace>
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: istioctl-debug

Замените <debug-namespace> на неймспейс, в котором будет создан временный debug-под, а <target-namespace> — на неймспейс прикладного пода, который нужно проверить. Создайте ресурсы Role и RoleBinding для каждого целевого неймспейса, где istioctl должен получать доступ к подам.

Этот RBAC-манифест рассчитан на команды, которые обращаются к поду напрямую, например, к ресурсу вида <pod-name>.<target-namespace>. Если использовать имена типизированных ресурсов, например deployment/<name>, выдайте дополнительный доступ на чтение этих типов ресурсов, чтобы istioctl смог определить соответствующие поды.

Запустите временный debug-под со встроенным debug-образом:

IMG="$(d8 k -n d8-system get cm debug-container -o jsonpath='{.data.image}')"

d8 k -n <debug-namespace> run istioctl-debug \
  --rm -it \
  --restart=Never \
  --image="$IMG" \
  --overrides='{"spec":{"serviceAccountName":"istioctl-debug","automountServiceAccountToken":true}}' \
  -- bash

Выберите минорную версию Istio, которая используется нужным control plane:

export ISTIOCTL_VERSION=1.21

Доступные значения: 1.21, 1.25 и 1.27. Также можно запустить конкретный бинарный файл напрямую: istioctl-1.21, istioctl-1.25 или istioctl-1.27.

Пример:

istioctl pc all <pod-name>.<target-namespace>

Для команд istioctl pc у целевого пода должен быть добавлен сайдкар istio-proxy. Если у целевого пода нет сайдкара, административный порт Envoy 15000 будет недоступен.

Ограничения режима перенаправления прикладного трафика CNIPlugin

В отличие от режима InitContainer, настройка перенаправления осуществляется в момент создании пода, а не в момент срабатывания init-контейнера istio-init. Это значит, что прикладные init-контейнеры не смогут взаимодействовать с остальными сервисами так как весь трафик будет перенаправлен на обработку в sidecar-контейнер istio-proxy, который ещё не запущен. Обходные пути:

• Запустить прикладной init-контейнер от пользователя с uid 1337. Запросы данного пользователя не перехватываются под управление Istio.
• Исключить IP-адрес или порт сервиса из-под контроля Istio с помощью аннотаций traffic.sidecar.istio.io/excludeOutboundIPRanges или traffic.sidecar.istio.io/excludeOutboundPorts.

Обновление Istio

Обновление control plane Istio

• DP позволяет установить несколько версий control plane одновременно:
  • Одна глобальная, обслуживает неймспейсы или поды без явного указания версии (лейбл у неймспейсов istio-injection: enabled). Настраивается параметром globalVersion.
  • Остальные — дополнительные, обслуживают неймспейсы или поды с явным указанием версии (лейбл у неймспейса или пода istio.io/rev: v1x21). Настраиваются параметром additionalVersions.

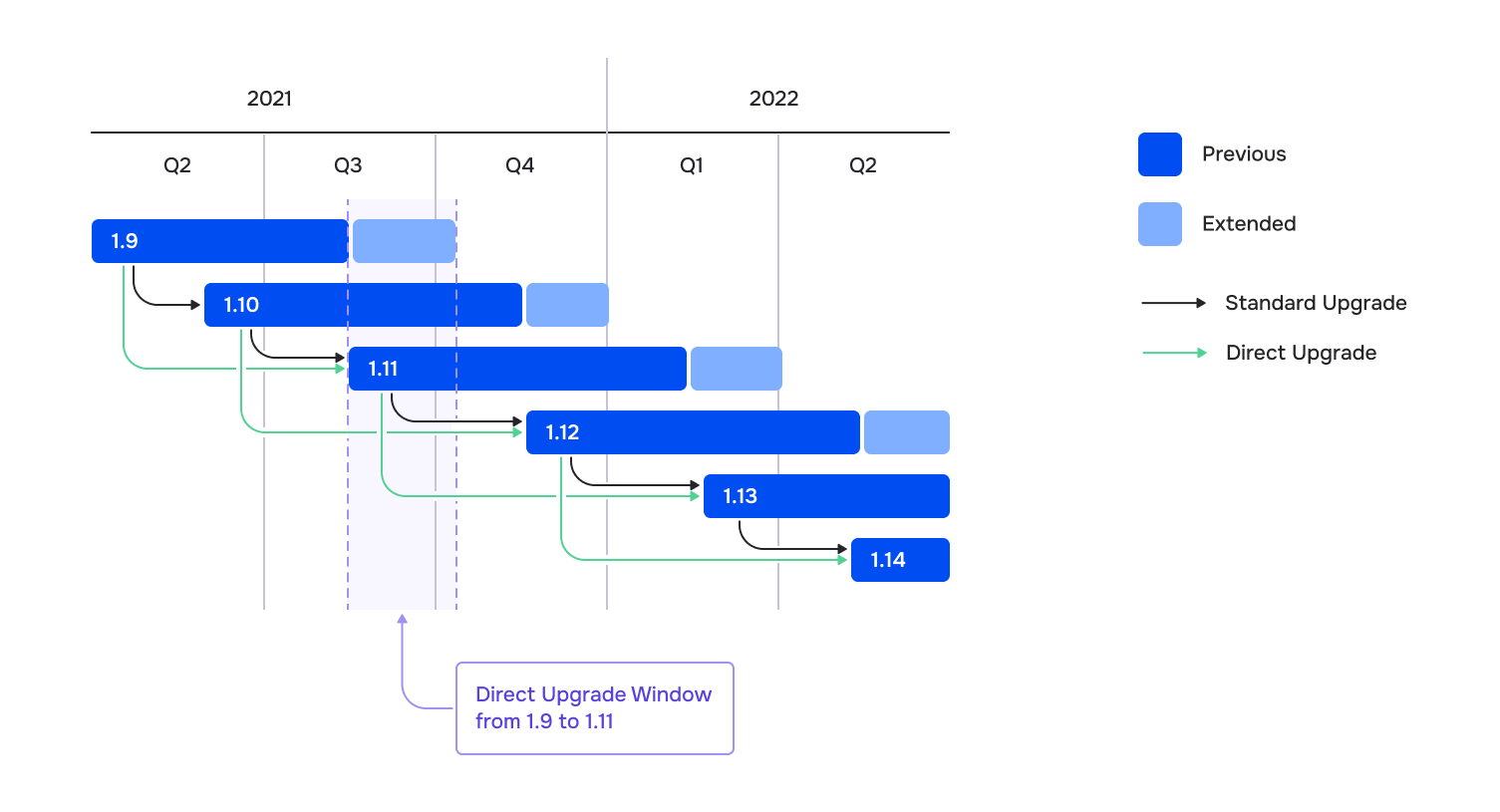

• Istio заявляет обратную совместимость между data plane и control plane в диапазоне двух минорных версий:
• Алгоритм обновления (для примера, с версии 1.21 на версию 1.25):
  • Добавить желаемую версию в параметр модуля additionalVersions (additionalVersions: ["1.25"]).
• Дождаться появления соответствующего пода istiod-v1x25-xxx-yyy в неймспейсе d8-istio.
• Для каждого прикладного неймспейса, где включен Istio:
  • поменять лейбл istio-injection: enabled на istio.io/rev: v1x25;
  • по очереди пересоздать поды в неймспейсе, параллельно контролируя работоспособность приложения.
• Поменять настройку globalVersion на 1.25 и удалить additionalVersions.
• Убедиться, что старый под istiod удалился.
• Поменять лейблы прикладных неймспейсов на istio-injection: enabled.

Чтобы найти все поды под управлением старой ревизии Istio (в примере — версия 21), выполните команду:

d8 k get pods -A -o json | jq --arg revision "v1x21" \
  '.items[] | select(.metadata.annotations."sidecar.istio.io/status" // "{}" | fromjson |
   .revision == $revision) | .metadata.namespace + "/" + .metadata.name'

Автоматическое обновление data plane Istio

Для автоматизации обновления istio-сайдкаров установите лейбл istio.deckhouse.io/auto-upgrade="true" на Namespace либо на отдельный ресурс — Deployment, DaemonSet или StatefulSet.

Автоматическое обновление срабатывает, когда у пода с istio-сайдкаром текущая версия data plane отличается от желаемой. Добавление версии в параметр additionalVersions само по себе не перезапускает прикладные поды. Обычно расхождение появляется в следующих случаях:

• изменился параметр globalVersion для неймспейса, где используется глобальная версия Istio (istio-injection=enabled или istio.io/rev=default);
• изменился лейбл istio.io/rev на неймспейсе или на поде;
• обновилась патч-версия установленного control plane.

Перед перезапуском рабочей нагрузки модуль проверяет, что соответствующий control plane установлен и готов к работе. Затем модуль добавляет или обновляет аннотацию istio.deckhouse.io/full-version в spec.template.metadata.annotations, а Kubernetes выполняет штатный rollout. В одном неймспейсе модуль не начинает обновлять следующую рабочую нагрузку, пока предыдущая обновляемая рабочая нагрузка не готова.

Лейбл istio.deckhouse.io/auto-upgrade="true" должен быть установлен на той же сущности, которая определяет использование Istio для рабочей нагрузки:

• Если инъекция включена на уровне неймспейса с помощью istio-injection=enabled, istio.io/rev=<REVISION> или istio.io/rev=default, лейбл istio.deckhouse.io/auto-upgrade="true" можно установить на этот же неймспейс.
• Если сайдкар включён на уровне рабочей нагрузки или pod template, например с помощью sidecar.istio.io/inject="true", установите istio.deckhouse.io/auto-upgrade="true" на соответствующий Deployment, DaemonSet или StatefulSet.
• Неймспейс с одним только лейблом istio.deckhouse.io/auto-upgrade="true" не включает автоматическое обновление рабочей нагрузки, если инъекция настроена только на уровне рабочей нагрузки или pod template.

Автоматическое обновление поддерживается только для ресурсов Deployment, DaemonSet и StatefulSet. Ресурсы Job, CronJob, отдельные поды и кастомные контроллеры, в том числе Kruise AdvancedDaemonSet, не обрабатываются. Если ingress-контроллера управляется через AdvancedDaemonSet, лейбл istio.deckhouse.io/auto-upgrade="true" на таком ресурсе будет проигнорирован. Обновляйте такие ingress-контроллеры вручную по процедуре обновления control plane Istio и в разделе Ingress NGINX.

Для обнаружения подов, у которых патч-версия data plane отличается от версии control plane (сценарий, который закрывает автоматическое обновление), используйте алерт D8IstioDataPlaneVersionMismatch. Алерт D8IstioActualDataPlaneVersionNotEqualDesired сигнализирует о несовпадении ревизии Istio и обычно требует изменения лейблов неймспейса или пода перед обновлением сайдкаров.

Настройка ресурсов istio-proxy sidecar

Для переопределения глобальных ограничений ресурсов для сайдкара istio-proxy в отдельных рабочих нагрузках используются аннотации. Поддерживаются следующие аннотации:

Поддерживаемые аннотации

Примеры конфигурации

Для Deployment:

apiVersion: apps/v1
kind: Deployment
metadata:
# ...
spec:
  template:
    metadata:
      annotations:
          sidecar.istio.io/proxyCPU: 200m
          sidecar.istio.io/proxyCPULimit: "1"
          sidecar.istio.io/proxyMemory: 128Mi
          sidecar.istio.io/proxyMemoryLimit: 512Mi
# ... остальная часть манифеста

Для ReplicaSet:

apiVersion: apps/v1
kind: ReplicaSet
metadata:
# ...
spec:
  template:
    metadata:
      annotations:
          sidecar.istio.io/proxyCPU: 200m
          sidecar.istio.io/proxyCPULimit: "1"
          sidecar.istio.io/proxyMemory: 128Mi
          sidecar.istio.io/proxyMemoryLimit: 512Mi
# ... остальная часть манифеста

Для Pod:

apiVersion: v1
kind: Pod
metadata:
  annotations:
    sidecar.istio.io/proxyCPU: 200m
    sidecar.istio.io/proxyCPULimit: "1"
    sidecar.istio.io/proxyMemory: 128Mi
    sidecar.istio.io/proxyMemoryLimit: 512Mi
# ... остальная часть манифеста
