Модуль terraform-manager предоставляет инструменты для работы с состоянием Terraform в кластере DKP.

Подробнее с настройками модуля можно ознакомиться в соответствующем разделе документации.

Архитектура модуля

Для упрощения схемы приняты следующие допущения:

  • На схеме показано, что контейнеры разных подов взаимодействуют друг с другом напрямую. Фактически они взаимодействуют через соответствующие сервисы Kubernetes (внутренние балансировщики). Названия сервисов не указываются, если они очевидны из контекста. В остальных случаях название сервиса указано над стрелкой.
  • Поды могут быть запущены в нескольких репликах, однако на схеме все поды изображены в одной реплике.

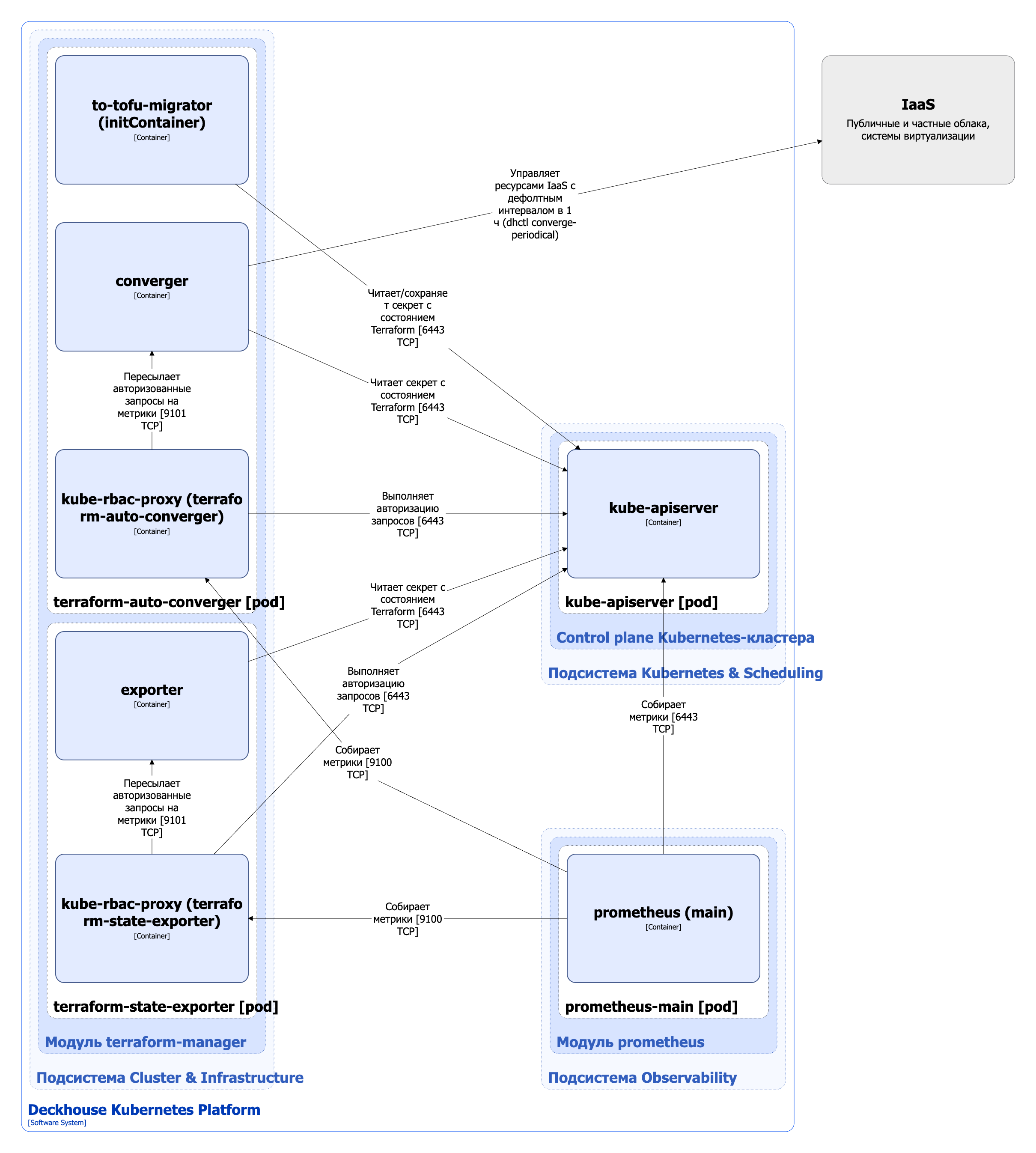

Архитектура модуля terraform-manager на уровне 2 модели C4 и его взаимодействия с другими компонентами Deckhouse Kubernetes Platform (DKP) изображены на следующей диаграмме:

Архитектура модуля terraform-manager

Компоненты модуля

Модуль состоит из следующих компонентов:

  1. Terraform-auto-converger — периодически (по умолчанию раз в час) проверяет состояние Terraform и применяет недеструктивные изменения к ресурсам инфраструктуры.

    Компонент работает только с базовой инфраструктурой кластера. Узлы кластера автоматически к требуемому состоянию не приводятся. Периодичность проверки задается параметром autoConvergerPeriod.

    Состоит из следующих контейнеров:

    • to-tofu-migrator — init-контейнер для миграции состояния Terraform в OpenTofu. В контейнере запускается утилита dhctl с командой converge-migration;
    • converger — основной контейнер, в котором запускается утилита dhctl с командой converge-periodical;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера converger. Является Open Source-проектом.

  2. Terraform-state-exporter — проверяет состояние Terraform и экспортирует связанные с ним метрики.

    Состоит из следующих контейнеров:

    • exporter — основной контейнер, в котором запускается утилита dhctl с командой terraform converge-exporter;
    • kube-rbac-proxy — сайдкар-контейнер с авторизующим прокси на основе Kubernetes RBAC для организации защищенного доступа к метрикам контейнера exporter.

Взаимодействия модуля

Модуль взаимодействует со следующими компонентами:

  1. Kube-apiserver:

    • чтение и запись секрета с состоянием Terraform;
    • авторизация запросов на получение метрик.

  2. Облачная инфраструктура (или система виртуализации) — управляет базовыми инфраструктурными ресурсами и приводит их к желаемому состоянию.

С модулем взаимодействуют следующие внешние компоненты:

  • prometheus-main — сбор метрик terraform-auto-converger и terraform-state-exporter.
